电流表和电压表的使用

电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。

它们用于测量电路中的电压和电流。

电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。

以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。

如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。

2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。

注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。

如果您发现测量值不正确，可能需要检查电路的连接或更换电池。

3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。

拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。

2. 避免过载：在使用电压表和电流表时，必须避免过载。

如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。

3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。

例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。

总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。

电流表和电压表的使用方法
电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。

它们的使用方法如下：
1.使用电流表：
先将电路断开，将电流表与电路连接，注意连接正确的极性。

根据电流表量程选择所需的测量范围。

将电路恢复通电状态，此时电流表会显示所测量电路的电流值。

2.使用电压表：
先将电路断开，将电压表与电路连接，注意连接正确的极性。

根据电压表量程选择所需的测量范围。

将电路恢复通电状态，此时电压表会显示所测量电路的电压值。

3.使用时需要注意的事项：
在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。

在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。

在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。

在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。

使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。

总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。

如果不熟悉使用方法，建议寻求专业人士的指导。

电流表和电压表的使用方法在电路实验和电工维修等领域中，电流表和电压表是常用的电子测量仪器。

它们用于测量电流和电压的大小，帮助我们准确地分析和判断电路中的问题。

本文将介绍电流表和电压表的使用方法，以帮助读者正确、安全地操作这两种仪器。

一、电流表的使用方法1. 确定测量范围：首先，根据电路中电流的预估大小，选择合适的测量范围。

电流表通常有不同档位（例如2A、20A、200A等），应选择最接近预计电流值的档位进行测量。

2. 连接电路：将电流表的“COM”端口与电路中的负极连接，将电流表的“A”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电流流动的方向，调整电流表表笔的位置，使其与电流流动方向保持一致。

如果电流表读数为负值，表明电流方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电流：打开电流表的电源开关，观察电流表的指针或数字显示。

在稳定电流条件下，读取电流表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

5. 注意安全：在操作电流表时，务必注意安全。

确保电路断开电源，避免触摸线路，防止电流通过身体造成伤害。

同时，避免超过电流表所能承受的最大电流，以免损坏仪器。

二、电压表的使用方法1. 确定测量范围：根据电路中电压的预估大小，选择合适的测量范围。

电压表通常有不同档位（例如20V、200V、1000V等），应选择最接近预计电压值的档位进行测量。

2. 连接电路：将电压表的“COM”端口与电路中的负极连接，将电压表的“V”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电压的测量方向，调整电压表表笔的位置，使其与电压流动方向保持一致。

如果电压表读数为负值，表明电压方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电压：打开电压表的电源开关，观察电压表的指针或数字显示。

在稳定电压条件下，读取电压表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

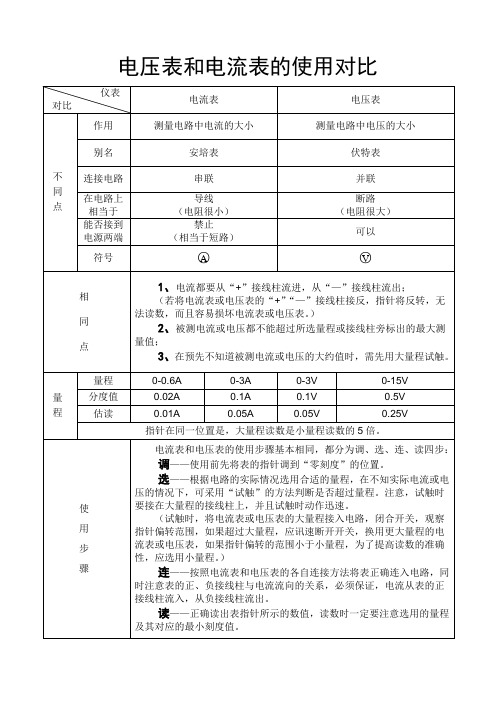

电压表和电流表的使用对比仪表对比电流表电压表不同点作用测量电路中电流的大小测量电路中电压的大小别名安培表伏特表连接电路串联并联在电路上相当于导线（电阻很小）断路（电阻很大）能否接到电源两端禁止（相当于短路）可以符号○A○V相同点1、电流都要从“+”接线柱流进，从“—”接线柱流出；（若将电流表或电压表的“+”“—”接线柱接反，指针将反转，无法读数，而且容易损坏电流表或电压表。

）2、被测电流或电压都不能超过所选量程或接线柱旁标出的最大测量值；3、在预先不知道被测电流或电压的大约值时，需先用大量程试触。

量程量程0-0.6A 0-3A 0-3V 0-15V分度值0.02A 0.1A 0.1V 0.5V估读0.01A 0.05A 0.05V 0.25V指针在同一位置是，大量程读数是小量程读数的5倍。

使用步骤电流表和电压表的使用步骤基本相同，都分为调、选、连、读四步：调——使用前先将表的指针调到“零刻度”的位置。

选——根据电路的实际情况选用合适的量程，在不知实际电流或电压的情况下，可采用“试触”的方法判断是否超过量程。

注意，试触时要接在大量程的接线柱上，并且试触时动作迅速。

（试触时，将电流表或电压表的大量程接入电路，闭合开关，观察指针偏转范围，如果超过大量程，应讯速断开开关，换用更大量程的电流表或电压表，如果指针偏转的范围小于小量程，为了提高读数的准确性，应选用小量程。

）连——按照电流表和电压表的各自连接方法将表正确连入电路，同时注意表的正、负接线柱与电流流向的关系，必须保证，电流从表的正接线柱流入，从负接线柱流出。

读——正确读出表指针所示的数值，读数时一定要注意选用的量程及其对应的最小刻度值。

专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。

而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

【答案】正负接线柱反接改接小量程。

【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。

【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

电流表、电压表和功率表的使用方法使用电流袁、rU压表测量电流与Lb爪时，通常采用的方法有舆接法和间接法。

1直接测量法测量电流和电压时，使用直读式指示仪表，即用电流表和电压表进行测量，根据仪表的读数获取被测电流和电压的方法．称为寅接测量法。

直流电流表的测量范围为10‘—LrA．直流电压表的测量范围为10‘—t旷v：交流指小仪表的灵敏度比直流仪表低，交流电压农的测量范围为10‘—105v。

电流炭和屯限表的基本误差为2．5％—[]1％v；在一般测量中，直读式电1—仪表已能满足测。

量电流和电压的要求。

(1)电流炭匈电压表的接法。

当用电流表测量电流时，须将电流表与被测电路串联，而用电压表测量电压时．电压表则应与电路并联。

(2)对电流表勺电压表内阻的要求。

将电流表或电压表接入被测电路后，电路中引入了仪表的内阻[即仪表两个端子间的等效电阻)，当电流表串入被洲，包路时，将使原来电路的等效电阻有所增加，而电压表并接在被测电路两端时，将会使原来的等效ES阻有所减小。

因此．电流表和电压表接入钡g量电路后，都会使原来电路的工作状态发生改变，从而产生洲量误差。

为了减少误差，要求电流表的内阻应比电阻小得多(小到可以忽略不计)；而电压表的内阻应比负载电阻大很多低压电机。

(3)测量电流和电压的方法误差。

电流表和电压表本身都具有一定的电阻，即电流表的内阻不可能等于零，而电压表的内阻也不可能是无穷大，因此．仪表接人被测电路后，仪表必然要消耗一定的功率。

这种由于仪表的内耗功率不为零，致使原来电路的工作状态发生变化，而引起的误差称为方法误差。

(4)使用电流表和电压友须注意的问题。

①防止仪表过载。

当被测电流或电压的值域未知时，如果所选用的仪表量程太小，当仪表接入被测、包路后，会使仪表发生过载，仪表测量机构的可功部分将会冲向尽头，可能造成仪表的机械损坏或电气烧毁事故。

所以，应该预选大量程的仪表。

如果所选仪表具有多量程，须将转换开关置于高档量程亡．然后逐渐少．宜至达到合适的量程为止。
