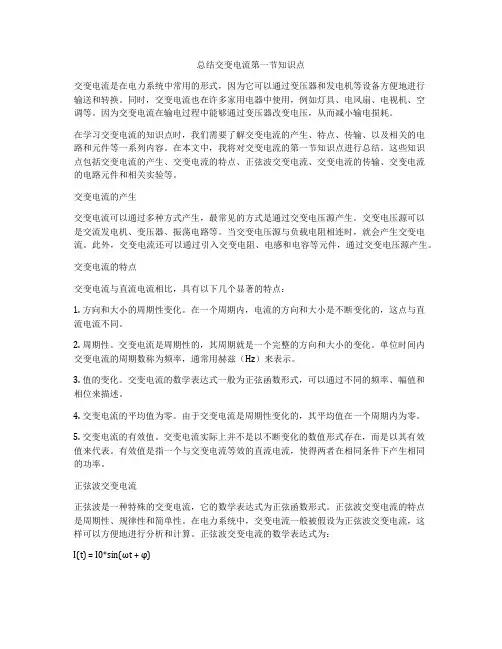

总结交变电流第一节知识点交变电流是在电力系统中常用的形式，因为它可以通过变压器和发电机等设备方便地进行输送和转换。
同时，交变电流也在许多家用电器中使用，例如灯具、电风扇、电视机、空调等。
因为交变电流在输电过程中能够通过变压器改变电压，从而减小输电损耗。
在学习交变电流的知识点时，我们需要了解交变电流的产生、特点、传输、以及相关的电路和元件等一系列内容。
在本文中，我将对交变电流的第一节知识点进行总结。
这些知识点包括交变电流的产生、交变电流的特点、正弦波交变电流、交变电流的传输、交变电流的电路元件和相关实验等。
交变电流的产生交变电流可以通过多种方式产生，最常见的方式是通过交变电压源产生。
交变电压源可以是交流发电机、变压器、振荡电路等。
当交变电压源与负载电阻相连时，就会产生交变电流。
此外，交变电流还可以通过引入交变电阻、电感和电容等元件，通过交变电压源产生。
交变电流的特点交变电流与直流电流相比，具有以下几个显著的特点：1. 方向和大小的周期性变化。
在一个周期内，电流的方向和大小是不断变化的，这点与直流电流不同。
2. 周期性。
交变电流是周期性的，其周期就是一个完整的方向和大小的变化。
单位时间内交变电流的周期数称为频率，通常用赫兹（Hz）来表示。
3. 值的变化。
交变电流的数学表达式一般为正弦函数形式，可以通过不同的频率、幅值和相位来描述。
4. 交变电流的平均值为零。
由于交变电流是周期性变化的，其平均值在一个周期内为零。
5. 交变电流的有效值。
交变电流实际上并不是以不断变化的数值形式存在，而是以其有效值来代表。
有效值是指一个与交变电流等效的直流电流，使得两者在相同条件下产生相同的功率。
正弦波交变电流正弦波是一种特殊的交变电流，它的数学表达式为正弦函数形式。
正弦波交变电流的特点是周期性、规律性和简单性。
在电力系统中，交变电流一般被假设为正弦波交变电流，这样可以方便地进行分析和计算。
正弦波交变电流的数学表达式为：I(t) = I0*sin(ωt + φ)其中，I(t)为交变电流的大小和方向，I0为交变电流的峰值，ω为角频率，t为时间，φ为相位角。

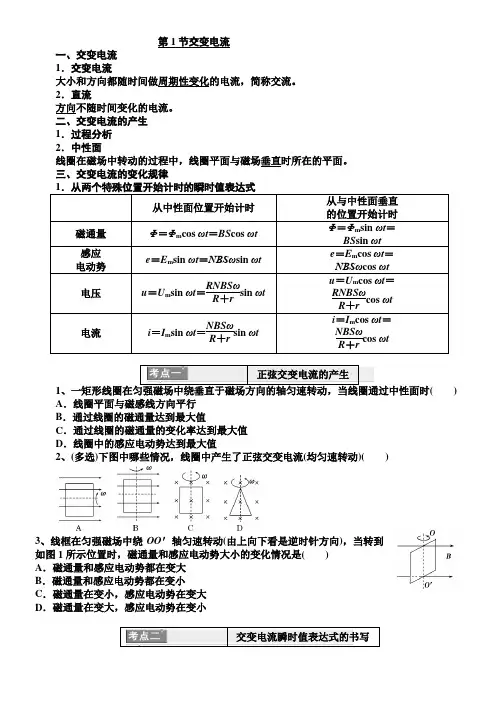

第1节交变电流一、交变电流1．交变电流大小和方向都随时间做周期性变化的电流，简称交流。
2．直流方向不随时间变化的电流。
二、交变电流的产生1．过程分析2．中性面线圈在磁场中转动的过程中，线圈平面与磁场垂直时所在的平面。
三、交变电流的变化规律1() A．线圈平面与磁感线方向平行B．通过线圈的磁通量达到最大值C．通过线圈的磁通量的变化率达到最大值D．线圈中的感应电动势达到最大值2、(多选)下图中哪些情况，线圈中产生了正弦交变电流(均匀速转动)()3、线框在匀强磁场中绕OO′轴匀速转动(由上向下看是逆时针方向)，当转到如图1所示位置时，磁通量和感应电动势大小的变化情况是()A．磁通量和感应电动势都在变大B．磁通量和感应电动势都在变小C．磁通量在变小，感应电动势在变大D．磁通量在变大，感应电动势在变小1.有一个正方形线框的线圈匝数为10匝，边长为20 cm ，线框总电阻为1 Ω，线框绕OO ′轴以10π rad s 的角速度匀速转动，如图5-1-5所示，垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T ，求：(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少？(2)线框从图示位置转过60°时，感应电动势的瞬时值是多大？(3)写出感应电动势随时间变化的表达式。
2.如图5-1-6所示，一半径为r ＝10 cm 的圆形线圈共100匝，在磁感应强度B ＝5π2T 的匀强磁场中，绕垂直于磁场方向的中心轴线OO ′以n ＝600 r min 的转速匀速转动，当线圈转至中性面位置(图中位置)时开始计时。
(1)写出线圈内所产生的交变电动势的瞬时值表达式；(2)求线圈从图示位置开始在160s 时的电动势的瞬时值； (3)求线圈从图示位置开始在1 s 时间内的电动势的平均值。
1向平行于纸面并与ab 边垂直，在t ＝0时刻，线圈平面与纸面重合(如图5-1-8)，线圈的cd 边离开纸面向外运动，若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图像是( )2．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e 随时间t 变化的规律如图5-1-9所示，则下列说法正确的是( )A ．图像是从线圈平面位于中性面开始计时的B ．t 2时刻穿过线圈的磁通量为零C ．t 2时刻穿过线圈的磁通量的变化率为零D ．感应电动势e 的方向变化时，穿过线圈的磁通量的方向也变化3．(多选)矩形线圈在匀强磁场中匀速转动，所产生的交变电流的波形如图5-1-10 所示，可知( )A ．在t 1时刻穿过线圈的磁通量达到峰值B ．在t 2时刻穿过线圈的磁通量达到峰值C ．在t 3时刻穿过线圈的磁通量的变化率达到峰值D ．在t 4时刻穿过线圈的磁通量的变化率达到峰值(2)其他几种不同类型的交变电流达标练习1、如图所示的各图像中表示交变电流的是( )2、(多选)某线圈在匀强磁场中匀速转动，穿过它的磁通量Φ随时间变化的规律如图1所示，则( )A ．t 1时刻，穿过线圈的磁通量的变化率最大B ．t 2时刻，穿过线圈的磁通量的变化率为零C ．t 3时刻，线圈中的感应电动势为零D ．t 4时刻，线圈中的感应电动势最大3、一交流发电机的感应电动势e ＝E m sin ωt ，如将线圈的匝数增加一倍，电枢的转速也增加一倍，其他条件不变，感应电动势的表达式将变为( )A ．e ′＝2E m sin 2ωtB ．e ′＝2E m sin 4ωtC ．e ′＝4E m sin 2ωtD ．e ′＝4E m sin 4ωt4、(多选)在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图5-1-11甲所示，产生的交变电动势的图像如图乙所示，则( )A ．t ＝0.005 s 时穿过线框的磁通量的变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．感应电动势的最大值为311 VD ．线框转动是从中性面开始计时的5、如图4甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动。
