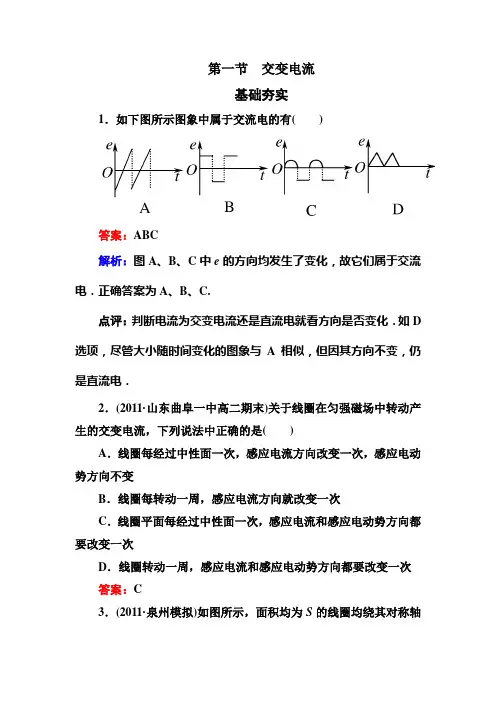

第五章第一节交变电流

第一节交变电流基础夯实1．如下图所示图象中属于交流电的有()答案：ABC解析：图A、B、C中e的方向均发生了变化，故它们属于交流电．正确答案为A、B、C.点评：判断电流为交变电流还是直流电就看方向是否变化．如D 选项，尽管大小随时间变化的图象与A相似，但因其方向不变，仍是直流电．2．(2011·山东曲阜一中高二期末)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()A．线圈每经过中性面一次，感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电流和感应电动势方向都要改变一次D．线圈转动一周，感应电流和感应电动势方向都要改变一次答案：C3．(2011·泉州模拟)如图所示，面积均为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的图是()答案：A解析：线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsinωt，由这一原则判断，A图中感应电动势为e＝BSωsinωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．4．矩形线圈在磁场中匀速转动时，产生的感应电动势最大值为50V，那么该线圈由图所示位置转过30°，线圈中的感应电动势大小为()A．50V B．253VC．25V D．10V答案：B解析：由题示条件知：交变电流瞬时值表达式为e＝50cosωt＝50cosθ，当θ＝30°时，e＝253V，B对．5．(2010·嘉兴高二检测)一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO ′匀速转动，线圈平面位于如图2甲所示的匀强磁场中．通过线圈的磁通量Φ随时间t 的变化规律如图乙所示，下列说法正确的是( )A ．t 1、t 3时刻通过线圈的磁通量变化率最大B ．t 1、t 3时刻线圈中感应电流方向改变C ．t 2、t 4时刻线圈中磁通量最大D ．t 2、t 4时刻线圈中感应电动势最小答案：B解析：t 1、t 3时刻通过线圈的磁通量Φ最大，磁通量变化率ΔΦΔt＝0，此时感应电动势、感应电流为零，线圈中感应电流方向改变，A 错误，B 正确；t 2、t 4时刻线圈中磁通量为零，磁通量的变化率最大，即感应电动势最大，C 、D 错误．6．如图所示，矩形线圈abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时的电流的方向相同，都是a→b→c→d D．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力答案：A解析：产生正弦交变电流的条件是轴和磁感线垂直，与轴的位置和线框形状无关，转到图示位置时产生的电动势E上具有最大值E m＝nBSω由欧姆定律I＝ER总可知此时I相等，故A对，B错．由右手定则可知电流为a→d→c→b，故C错．cd边受的安培力F＝BL cd I，故F一样大，D错．7．一台发电机产生正弦式电流，如果e＝400sin314t(V)，那么电动势的峰值是多少，线圈匀速转动的角速度是多少，如果这个发电机的外电路只有电阻元件，总电阻为2kΩ，写出电流瞬时值的表达式．答案：400V100π rad/s i＝0.2sin314t(A)解析：根据电动势的瞬时值表达式可知电动势的峰值：E m＝400V线圈的角速度：ω＝314rad/s＝100πrad/s由欧姆定律：I m＝E mR＝0.2A所以电流瞬时值表达式为i＝0.2sin314t(A)能力提升1．(2011·厦门模拟)处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直，在t＝0时刻，线圈平面与纸面重合(如图所示)，线圈的cd边离开纸面向外运动，若规定由a→b→c→d→a方向的感应电流方向为正，则能反映线圈中感应电流I随时间t变化的图象是图中的()答案：C解析：分析交变电流的图象问题应注意图线上某一时刻对应线圈在磁场中的位置，将图线描述的变化过程对应到线圈所处的具体位置是分析本题的关键，线圈在图示位置时磁通量为零，但感应电流为最大值；再由楞次定律可判断线圈在转过90°的过程中，感应电流方向为正，故选项C正确．2．(2011·金华十校高二期末)如图一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e随时间t的变化如图，下列说法中正确的是()A．t1时刻通过线圈的磁通量为零B．t2时刻线圈位于中性面C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当e变化方向时，通过线圈的磁通量最大答案：D解析：t1、t3时刻感应电动势为零，线圈位于中性面位置，所以穿过线圈的磁通量最大，磁通量的变化率为零，A，C错误；t2时刻感应电动势最大，线圈位于中性面的垂面位置，穿过线圈的磁通量为零，B错误；由于线圈每经过一次中性面时，穿过线圈的磁通量的绝对值最大，e变换方向，所以D正确．3．(2010·天津一中高二期中)如图甲所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O 以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点．那么，在图乙中能正确表明线框转动一周感应电流变化情况的是()图甲图乙答案：A4．(2011·南昌模拟)如图所示，矩形线圈abcd放在匀强磁场中，边ad在轴OO′上，若线圈绕轴匀速转动，产生的交流电动势e＝E m sinωt，如果将其转速增加一倍，其他条件保持不变，则电动势的表达式为()A ．e ＝2E m sin ωtB ．e ＝2E m sin2ωtC ．e ＝E m sin ωtD ．e ＝E m sin2ωt答案：B解析：设原来转速为n ，则角速度ω＝2πn ，感应电动势的峰值E m ＝NBSω当转速增加一倍，即为2n 时，其角速度ω′＝2π×2n ＝2ω 此时，感应电动势的峰值E ′m ＝NBS ·2ω＝2E m ，可见，此时电动势e ＝E m ′sin ω′t ＝2E m sin2ωt ，故选项B 正确．5．在两块金属板上加交变电压U ＝U m sin 2πTt ，当t ＝0时，板间有一个电子正好处于静止状态，下面关于电子以后运动情况的判断哪些是正确的( )A ．t ＝T 时，电子回到原出发点B ．电子始终向一个方向运动C ．t ＝T 2时，电子将有最大速度 D ．t ＝T 2时，电子的位移最大答案：BC解析：本题考查了带电粒子在交变电压所产生的交变电场中的运动问题．分析带电粒子的运动性质应从粒子运动的速度方向与受力方向的关系入手，二者同向，则粒子加速；反向，则粒子减速运动．电子在电场中受到变化的电场力的作用F ＝Eq ，电压变，故场强变．在第一个半周期内电子从静止开始作正向变加速运动，第二个半周期内作正向的变减速运动，一个周期结束时电子速度恰减为零．如此电子一直向一个方向运动，在t ＝(2k ＋1)T 2(k ＝0,1,2……)时刻速度是最大值．6．发电机的转子是匝数为100匝，边长为20cm 的正方形线圈，将它置于磁感应强度B ＝0.05T 的匀强磁场中，绕着垂直于磁场方向的轴以ω＝100πrad/s 的角速度转动，当线圈平面跟磁场方向垂直时开始计时．线圈和外电路的总电阻R ＝10Ω.(1)写出交变电流瞬时值表达式；(2)线圈从计时开始，转过π3过程中通过线圈某一截面的电荷量为多少？答案：(1)i ＝2πsin100πtA (2)1×10－2C解析：感应电动势最大值为E m ＝nBSω.E m ＝100×0.05×0.2×0.2×100πV ＝20πVI m ＝20πRA ＝2πA ， ∴i ＝I m sin ωt ＝2πsin100πt A(2)线圈从计时开始，转过π3过程中通过线圈某一截面的电荷量q ＝I t ＝n ΔΦΔtR t ＝n ΔΦR .从中性面计时，转过π3，如图所示．ΔΦ＝BΔS＝BS(1－sin30°)＝12 BSq＝nBS2R＝100×0.05×0.2×0.220C＝0.220C＝1×10－2C.。

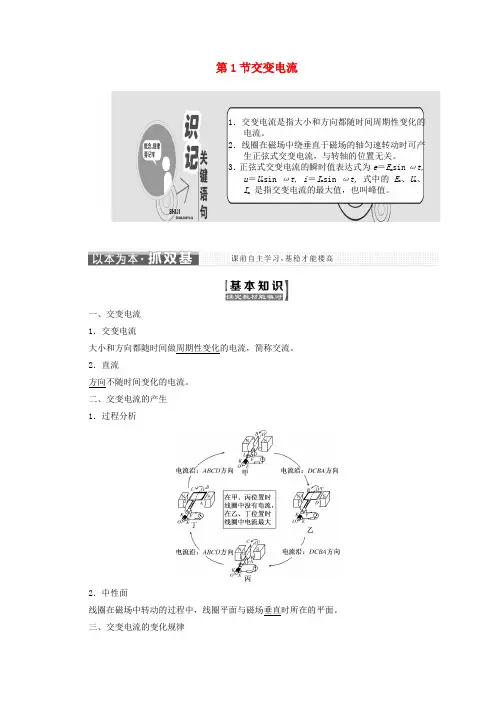

第1节交变电流1．交变电流是指大小和方向都随时间周期性变化的电流。

2．线圈在磁场中绕垂直于磁场的轴匀速转动时可产生正弦式交变电流，与转轴的位置无关。

3．正弦式交变电流的瞬时值表达式为e＝E m sin ωt,u＝U m sin ωt, i＝I m sin ωt, 式中的E m、U m、I m是指交变电流的最大值，也叫峰值。

一、交变电流1．交变电流大小和方向都随时间做周期性变化的电流，简称交流。

2．直流方向不随时间变化的电流。

二、交变电流的产生1．过程分析2．中性面线圈在磁场中转动的过程中，线圈平面与磁场垂直时所在的平面。

三、交变电流的变化规律1．从两个特殊位置开始计时的瞬时值表达式2．交变电流的图像 (1)正弦式交变电流的图像(2)其他几种不同类型的交变电流1．自主思考——判一判(1)方向周期性变化，大小不变的电流也是交变电流。

(√)(2)在匀强磁场中线圈绕垂直磁场的转轴匀速转动通过中性面时，感应电流为零，但感应电流为零时，不一定在中性面位置。

(×)(3)表达式为e ＝E m sin ωt 的交变电流为正弦式交变电流，表达式为e ＝E m sin ⎝ ⎛⎭⎪⎫ωt ＋π2的交变电流也是正弦式交变电流。

(√)(4)线圈绕垂直磁场的转轴匀速转动的过程中产生了正弦交变电流，峰值越大，则瞬时值也越大。

(×)(5)交变电流的图像均为正弦函数图像或余弦函数图像。

(×)(6)线圈绕垂直磁场的转轴匀速转动的过程中产生了正弦交变电流，感应电动势的图像、感应电流的图像形状是完全一致的。

(√)2．合作探究——议一议 (1)中性面是任意规定的吗？提示：不是。

中性面是一个客观存在的平面，即与磁感线垂直的平面。

(2)如何理解线圈平面转到中性面时感应电动势为零，而线圈平面与中性面垂直时感应电动势最大呢？提示：根据法拉第电磁感应定律E ＝n ΔΦΔt 可知，感应电动势的大小不是与磁通量Φ直接对应，而是与磁通量的变化率成正比。

第五章交变电流第一节交变电流同步练习一、单选题1.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个R=10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是（）A. 该交流电压瞬时值的表达式u=100sin（25πt）VB. 该交流电的频率为50HzC. 该交流电的电压的有效值为100D. 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率是50W2.某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律如图所示，那么在图中（）A. t1时刻，穿过线圈磁通量的变化率最大B. t2时刻，穿过线圈的磁通量变化率为零C. t3时刻，线圈中的感应电动势达最大值D. t4时刻，线圈中的感应电动势达最大值3.单匝矩形线圈abcd边长分别为l1和l2，在匀强磁场中可绕与磁场方向垂直的轴OO′匀角速转动，转动轴分别过ad边和bc边的中点，转动的角速度为ω．磁场的磁感应强度为B．图为沿转动轴OO′观察的情况，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ，此时线圈中产生的感应电动势的瞬时值为（）A. 2Bl1l2ωcosθB. 3Bl1l2ωsinθC. Bl1l2ωcosθD.Bl1l2ωsinθ4.如图甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是（）A. 乙图中ab时间段对应甲图中A至B图的过程B. 乙图中bc时间段对应甲图中C至D图的过程C. 乙图中d时刻对应甲图中的D图D. 若乙图中d处是0.02 s，则1 s内电流的方向改变50次5.一矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最小B. 在中性面时，磁通量的变化率最大，感应电动势最大C. 线圈通过中性面时，电流的方向发生改变D. 穿过线圈的磁通量为零时，感应电动势也为零6.矩形线框垂直于匀强磁场且位于线框平面的轴匀速转动时产生交变电流，下列说法正确的是（）A. 当线框位于中性面时，线框中感应电动势最大B. 当穿过线框的磁通量为零时，线框中感应电动势为零第1页，共9页C. 每当线框掠过中性面时，感应电动势和感应电流方向就改变一次D. 线框经过中性面时各边切割线的速度为零7.线圈的匝数为100匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈磁通量随时间的变化规律如图所示．下列结论正确的是（）A. 在t=0 s和t=0.2s时，线圈平面和磁场垂直，电动势最大B. 在t=0.1s和t=0.3 s时，线圈平面和磁场垂直，电动势为零C. 在t=0.2s和t=0.4s时电流改变方向D. 在t=0.1s和t=0.3 s时，线圈切割磁感线的有效速率最大二、多选题8.在匀强磁场中，一矩形金属线框在匀强磁场中绕与磁感线垂直的转动轴匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示，则下列说法正确的是（）A. t=0.01s时穿过线框的磁通量最小B. t=0.01s时穿过线框的磁通量变化率最大C. 该线框匀速转动的角速度大小为100πD. 电动势瞬时值为22V时，线圈平面与中性面的夹角可能为45°9.如图矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻R．在线圈由图示位置转过90°的过程中（）A. 磁通量的变化量△φ=nBSB. 平均感应电动势=C. 通过电阻的电量为D. 电阻R产生的焦耳热Q=10.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示，已知发电机线圈内阻为5.0Ω接一只电阻为95.0Ω如图乙所示，则正确的是（）A. 周期为0.02sB. 电路中的电压表的示数为220VC. 该交变电动势的瞬时值表达式为e =220sin（100πt）D. 发电机线圈内阻每秒钟产生的焦耳热为20J11.如图所示，发电机的矩形线圈面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动．从图示位置开始计时，下列判断正确的是（）A. 此时穿过线圈的磁通量为NBS，产生的电动势为零B. 线圈产生的感应电动势的瞬时值表达式为e=NBSωsinωtC. P向下移动时，电流表示数变小D. P向下移动时，发电机的电功率增大12.单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，如线圈所围面积里的磁通量随时间变化的规律如图所示，则线圈中（）A. 0时刻感应电动势最大B. 0.05s时感应电动势为零C. 0.05s时感应电动势最大D. 0～0.05s这段时间内平均感应电动势为0.4V13.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，当线框的转速为n1时，产生的交变电动势的图线为甲，当线框的转速为n2时，产生的交变电动势的图线为乙．则（）A. t=0时，穿过线框的磁通量均为零B. 当t=0时，穿过线框的磁通量变化率均为零C. n1：n2=3：2D. 乙的交变电动势的最大值是V三、计算题14.如图所示，在磁感应强度B=0.2T的水平匀强磁场中，有一边长为L=10cm，匝数N=100匝，电阻r=1Ω的正方形线圈绕垂直于磁感线的OO′轴匀速转动，转速n =r/s，有一电阻R=9Ω，通过电刷与两滑环接触，R两端接有一理想电压表，求：（1）若从线圈通过中性面时开始计时，写出电动势瞬时植表达式；（2）求从中性面开始转过T时的感应电动势与电压表的示数；（3）在1分钟内外力驱动线圈转动所作的功．第3页，共9页15.如图所示，线圈abcd的面积是0.05m2，共200匝；线圈总电阻r=1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度B=T，线圈以角速度ω=100πrad/s匀速转动．（1）若线圈经图示位置时开始计时，写出线圈中感应电动势瞬时值的表达式；（2）求通过电阻R的电流有效值．16.如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s 的角速度匀速转动，线圈和外部20Ω的电阻R相接．求：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式（2）电键S合上时，电压表和电流表示数；（3）通过电阻R的电流最大值是多少；（4）电阻R上所消耗的电功率是多少．答案和解析【答案】1. D2. D3. D4. B5. C6. C7. B8. CD9. BCD10. AC11. BD12. ABD13. BCD14. 解：（1）角速度ω=2πn=200rad/s电动势的最大值E m=NBSω=100×0.2×0.12×200=40V表达式e=E m sinωt=40sin200t（V）（2）电压有效值E =V电压表示数U ==18V从中性面开始转过T时的感应电动势e =40×sin（3）外力做的功转化为电能W=EIt=E=4800J答：（1）若从线圈通过中性面时开始计时，电动势瞬时植表达式为e=40sin200t（V）；（2）从中性面开始转过T 时的感应电动势为V，电压表的示数为18V；（3）在1分钟内外力驱动线圈转动所作的功为4800J．15. 解：（1）感应电动势最大值为E m=NBS ω=200××0.05×100πV=1000V由于从中性面开始计时，则瞬时值表达式为：e=E m sin（ωt）=1000sin（100πt）V（2）流过电阻R的最大电流I m ===100A通过电阻R的电流有效值I ===50A．答：（1）若线圈经图示位置开始计时，线圈中感应电动势瞬时值的表达式是e=1000sin（100πt）V；（2）通过电阻R的电流有效值是50A．16. 解：（1）产生的感应电动势的最大值为瞬时表达式为闭合s 时，有闭合电路的欧姆定律可得电压为U=IR=40V（3）通过R 的电流最大值为（4）电阻R上所消耗的电功率P= IU=2×40 W=80 W．答：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式为（2）电键S合上时，电压表和电流表示数分别为40V，2A；（3）通过电阻R 的电流最大值是（4）电阻R上所消耗的电功率是80W【解析】1. 解：A、由图象可知交变电流的周期T=0.04s ，角速度，频率f =Hz，故该交流电压瞬时值的表达式u=100sin（50πt）V，故AB错误；第5页，共9页C、该交流电的电压的有效值为，故C错误；D、若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为：P=，故D正确故选：D从图象中可以求出该交流电的最大电压以及周期等物理量，然后根据最大值与有效值以及周期与频率关系求解．本题考查了交流电最大值、有效值、周期、频率等问题，要学会正确分析图象，从图象获取有用信息求解．2. 解：A、t1时刻，磁通量最大，磁通量的变化率为零，t2时刻磁通量为零，磁通量的变化率最大．故AB 错误．C、t3时刻，磁通量最大，磁通量的变化率为零，则感应电动势为零．故C错误．D、t4时刻磁通量为零，磁通量的变化率为最大，则感应电动势最大．故D正确．故选：D．感应电动势的大小与磁通量的变化率成正比，磁通量φ随时间的变化图线的斜率反映感应电动势的大小．解决本题的关键知道感应电动势与磁通量变化率的关系，知道图线的斜率反映感应电动势的大小．3. 解：矩形线圈在匀强磁场中做匀角速转动，产生交流电，感应电动势的最大值为：E m=nBSω=nBL1L2ω根据电动势的瞬时值表达式：e=E m sinωt，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ时，θ=ωt；此时线圈中产生的感应电动势的瞬时值为：e=Bl1l2ωsinθ．故选：D发电机产生正弦式交变电流，根据公式E m=nBSω求解最大电动势，根据电动势的瞬时值表达式：e=E m sinωt，即可得出结论．本题关键是记住交流电最大值表达式E m=nBSω，然后结合电动势的瞬时值表达式即可．4. 解：从线圈转过中性面的位置开始计时，所以电流在开始时为0；线圈在匀强磁场中绕轴逆时针匀速转动时，切割磁感线，产生电流，根据右手定则可以判定；A、乙图中ab，感应电流为正方向，且大小在减小，根据楞次定律，则有：感应电流方向abcda，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中B至C图的过程，故A错误；B、乙图中bc，感应电流为负方向，且大小在增大，根据楞次定律，则有：感应电流方向adcba，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中C至D图的过程，故B正确；C、乙图中d时刻，感应电流为零，则磁通量的变化率最小，即磁通量最大，且电流有负变为零，故对应A 图，故C错误；D、若乙图中D等于0.02s，则周期为0.02s，则交流电的频率为50Hz，而一个周期内电流方向改变两次，所以1s内电流的方向改变了100 次；故D错误；故选：B．该位置的磁通量最大，感应电流为0，是中性面．矩形线圈在匀强磁场中绕轴匀速转动时，在线圈中产生正弦交流电该题考查交流电的产生、中性面与交流电的图象，要明确线圈的转动图象与交流电的瞬时电动势的图象之间的关系．5. 解：A、在中性面时，线圈与磁场垂直，磁通量最大．故A错误．B、在中性面时，没有边切割磁感线，感应电动势为零．故B错误．C、线圈每次通过中性面，电流的方向均会发生改变；故C正确；D、穿过线圈的磁通量为零时，线圈与磁场平行，有两边垂直切割磁感线，感应电动势最大．故D错误．故选：C．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式电流．在中性面时，线圈与磁场垂直，磁通量最大，感应电动势为零．线圈每通过中性面一次，电流方向改变一次．本题考查正弦式电流产生原理的理解能力，抓住两个特殊位置的特点：线圈与磁场垂直时，磁通量最大，感应电动势为零；线圈与磁场平行时，磁通量为零，感应电动势最大．6. 解：A、在中性面时感应电流为零，感应电动势为零，线圈与磁场垂直，磁通量最大．故A错误；B、当穿过线框的磁通量为零时，线框中感应电动势最大；故B错误；C、每当线框掠过中性面时，感应电动势和感应电流方向就改变一次；故C正确；D、左右两边要切割磁感线的速度不为零，但由于相互抵消而使磁通量为零；故D错误；故选：C．线圈在匀强磁场中匀速转动产生正弦交变电流，由电流图象读出感应电流的变化．由欧姆定律得知感应电流与感应电动势成正比，由法拉第电磁感应定律得知，感应电动势与磁通量的变化率成正比，当线圈磁通量最大时，感应电动势为零；而当线圈的磁通量为零时，感应电动势最大．本题考查理解正弦交变电流与磁通量关系的能力及把握电流的变化与线圈转过的角度的关系的能力．比较简单．7. 解：A、在t=0 s和t=0.2 s时，磁通量最最小，线圈位于与中性面垂直位置，感应电动势最大，故A错误；B、在t=0.1 s和t=0.3 s时，磁通量最大，线圈位于中性面位置，感应电动势为零，故B正确；C、在t=0.2s和t=0.4s时，磁通量最最小，线圈位于与中性面垂直位置，电流方向没有发生变化，故C错误；D、在在t=0.1s和t=0.3 s时，磁通量最大，线圈处于中性面位置，感应电动势为零，故磁通量变化率为零，线圈切割磁感线的有效速率最小，故D错误；故选：B．交变电流产生过程中，线圈在中性面上时，穿过线圈的磁通量最大，感应电动势最小，线圈与中性面垂直时，通过的磁通量最小，电动势为大；结合Φ-t图象分析答题．要掌握交流电产生过程特点，特别是两个特殊位置：中性面和垂直中性面时，掌握电流产生过程即可正确解题．8. 解：A、由图象知：t=0.01s时，感应电动势为零，则穿过线框的磁通量最大，变化率最小，故AB错误；C、由图象得出周期T=0.02s，所以ω==100πrad/s，故C正确D、当t=0时，电动势为零，线圈平面与磁场方向垂直，故该交变电动势的瞬时值表达式为e=311sin（100πt）V，电动势瞬时值为22V时，代入瞬时表达式，则有线圈平面与中性面的夹角正弦值sinα=，所以线圈平面与中性面的夹角可能为45°，故D正确；故选：CD．从图象得出电动势最大值、周期，从而算出频率、角速度；磁通量最大时电动势为零，磁通量为零时电动势最大本题考查了对交流电图象的认识，要具备从图象中获得有用信息的能力，并掌握有效值与最大值的关系．9. 解：A、图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS，△Φ=Φ2-Φ1=BS．故A错误．B 、根据法拉第电磁感应定律得，平均感应电动势，△t =解得=，故B正确；C、通过电阻R的电量q=It =t=n，得到q =，故C正确；D、电流的有效值为I =，E =，电阻R所产生的焦耳热Q=I2Rt，解得Q =，故D正确．故选：BCD．图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS=Φ2-Φ1．根据法拉第电磁感应定律求解平均感应电动第7页，共9页势．根据焦耳定律Q=I2Rt求解热量，I为有效值．根据法拉第电磁感应定律、欧姆定律和电流的定义式求解电量．对于交变电流，求解热量、电功和电功率用有效值，而求解电量要用平均值．注意磁通量与线圈的匝数无关．10. 解：A、由甲图可知交流电的周期T=0.02s，故A正确；B、由甲图可知交流电的最大值为E m=220V，故有效值E=220V，电压表示数U=V=209V．故B错误；C、角速度，故该交变电动势的瞬时值表达式为e=220sin（100πt），故C正确；D、发电机线圈内阻每秒钟产生的焦耳热为Q=t=×1J=24.2J．故D错误．故选：AC．由图读出电动势的最大值，求出有效值，根据欧姆定律求出外电压的有效值，即为电压表的示数．根据电流方向每个周期改变两次，求出每秒钟方向改变的次数．根据电压有效值求出灯泡消耗的功率．由焦耳定律，由有效值求出发电机焦耳热．交流电的电压、电流、电动势等等物理量都随时间作周期性变化，求解交流电的焦耳热、电功、电功率时要用交流电的有效值，求电量时用平均值．11. 解：A、此时线圈位移中性面，穿过线圈的磁通量最大为BS，故A错误；B、产生的感应电动势的最大值为E m=NBSω，从中性面开始计时，故e=NBSωsinωt，故B正确；C、当P位置向下移动、R不变时，副线圈匝数增大，根据理想变压器的变压比公式，输出电压变大，故电流变大，功率变大，故输入功率变大，故C错误，D正确故选：BD正弦式交流发电机从中性面位置开始计时，其电动势表达式为：e=NBSωsinωt；电压表和电流表读数为有效值本题关键明确交流四值、理想变压器的变压比公式、功率关系，注意求解电量用平均值12. 解：A、由图示图象可知，0时刻磁通量的变化率最大，感应电动势最大，故A正确；B、由图示图象可知，0.05s时刻磁通量的变化率为零，感应电动势为零，故B正确，C错误；D、由法拉第电磁感应定律可知，0～0.05s内平均感电动势：E===0.4V，故D正确；故选：ABD．根据法拉第电磁感应定律知，感应电动势的大小与磁通量的变化率成正比．通过法拉第电磁感应定律求出平均感应电动势的大小．本题关键是掌握好图象的含义，磁通量比时间其物理含义为感应电动势，即图象的斜率表示感应电动势．13. 解：A、由图象知t=0时，电动势为零，穿过线框的磁通量最大，A错误；B、当t=0时，穿过线框的磁通量变化率均为零，B正确；C、由图象知=37.5，=25，所以n1：n2=3：2，C正确；D、由图象知NBS×2πn1=10V，所以，乙的交变电动势的最大值是NBS×2πn2=V，D正确；故选BCD根据图象判断初始时刻电动势为零，所以是从中性面开始计时，磁通量最大，磁通量变化率为零，由图象知道周期，求出转速之比，根据最大值的表达式判断D．本题考查了交流电的产生和原理，能够从图象中获取对我们解决问题有利的物理信息．14. （1）交流发电机产生电动势的最大值E m=nBSω，从线圈通过中性面时开始计时，电动势表达式为e=E m sinωt．（2）交流电压表测量的是路端电压有效值，根据闭合电路欧姆定律和最大值是有效值的倍，进行求解．（3）根据焦耳定律Q=EIt求解整个回路发热量，即可得到外力做功．解决本题的关键掌握正弦式交流电峰值的表达式E m=nBSω，知道从中性面计时，电动势表达式为e=E m sinωt，要注意求电功时必须用有效值求解．15. 从线圈处于中性面开始计时，线圈中感应电动势的瞬时值表达式e=E m s inωt，由E m=NBSω求出E m．根据闭合电路欧姆定律求最大电流I m，通过电阻R的电流有效值I =．本题考查对交流发电机原理的理解能力．对于交流电表，显示的是交流电的有效值．瞬时值表达式要注意计时起点，不同的计时起点表达式的初相位不同．16. （1）由E m= nBSω求得最大值，根据e=E m cosωt求得瞬时表达式；（2）电压表和电流表测量的是有效值，根据闭合电路的欧姆定律即可判断；（3）根据求得最大值；（4）有P=UI求得产生的功率本题考查了求电压表与电流表示数、求电阻消耗的功率问题，求出感应电动势的最大值、掌握最大值与有效值间的关系、应用欧姆定律即可正确解题．第9页，共9页。

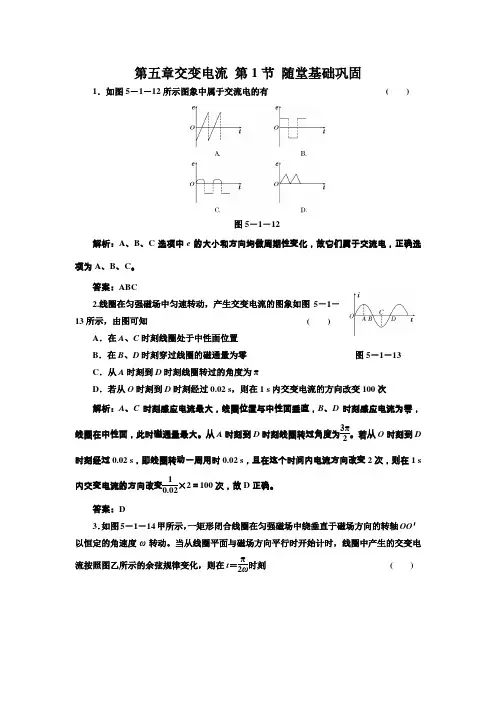

第五章交变电流 第1节 随堂基础巩固1．如图5－1－12所示图象中属于交流电的有 ( )图5－1－12解析：A 、B 、C 选项中e 的大小和方向均做周期性变化，故它们属于交流电，正确选项为A 、B 、C 。

答案：ABC2.线圈在匀强磁场中匀速转动，产生交变电流的图象如图5－1－13所示，由图可知 ( )A ．在A 、C 时刻线圈处于中性面位置B ．在B 、D 时刻穿过线圈的磁通量为零图5－1－13C ．从A 时刻到D 时刻线圈转过的角度为πD ．若从O 时刻到D 时刻经过0.02 s ，则在1 s 内交变电流的方向改变100次解析：A 、C 时刻感应电流最大，线圈位置与中性面垂直，B 、D 时刻感应电流为零，线圈在中性面，此时磁通量最大。

从A 时刻到D 时刻线圈转过角度为3π2。

若从O 时刻到D 时刻经过0.02 s ，即线圈转动一周用时0.02 s ，且在这个时间内电流方向改变2次，则在1 s内交变电流的方向改变10.02×2＝100次，故D 正确。

答案：D3．如图5－1－14甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动。

当从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，则在t ＝π2ω时刻 ( )图5－1－14A ．线圈中的电流最大B ．穿过线圈的磁通量为零C ．线圈所受的安培力为零D ．线圈中的电流为零解析：线圈转动的角速度为ω，则转过一圈用时2πω，当t ＝π2ω时说明转过了14圈，此时线圈位于中性面位置，所以穿过线圈的磁通量最大，B 错误，由于此时感应电动势为零，所以线圈中电流为零，线圈所受的安培力为零，A 错误，C 、D 正确。

答案：CD4．如图5－1－15甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动。

若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a 流向b 时电流方向为正。

第五章 交变电流第1节 课时跟踪训练(时间30分钟，满分60分)一、选择题(本题共8小题，每小题5分，共40分。

每小题至少有一个选项正确，把正确选项前的字母填在题后的括号内)1．如图1所示为演示交变电流的装置图，关于这个实验，正确的说法是( )图1A ．线圈每转动一周，指针左右摆动两次B ．图示位置为中性面，线圈中无感应电流C ．图示位置，ab 边的感应电流方向为由a →bD ．线圈平面与磁场方向平行时，磁通量变化率为零解析：线圈在磁场中匀速转动时，在电路中产生周期性变化的交变电流，线圈经过中性面时电流改变方向，线圈每转动一周，有两次通过中性面，电流方向改变两次，指针左右摆动一次，故A 错；线圈平面垂直于磁感线的位置称为中性面，显然图示位置不是中性面，所以B 也不对；线圈处于图示位置时，ab 边向右运动，由右手定则，ab 边的感应电流方向为由a →b ；线圈平面与磁场方向平行时，ab 、cd 边垂直切割磁感线，线圈产生的电动势最大，也可以这样认为，线圈处于竖直位置时，磁通量为零，但磁通量的变化率最大。

答案：C2.如图2所示，单匝矩形线圈的一半放在有界匀强磁场中，中心轴线OO ′与磁场边界重合，线圈绕中心轴线按图示方向(从上向下看逆时针方向)匀速转动，t ＝0时刻线圈平面与磁场方向垂直，规定电流方向沿abcd 为正 方向，则图3中能表示线圈内感应电流随时间变化规律的是 ( )图2图3解析：线圈从初始时刻至转过π2时间内，ab 一侧的线框在磁场中绕OO ′转动产生正弦交流电，电流方向由楞次定律判断为dcba 且越来越大。

从转过π2至π时间内，ab 一侧线框在磁场外，而dc 一侧线框又进入磁场产生交流电，电流方向为dcba 且越来越小，以此类推，可知i－t图像正确的为B。

答案：B3．线圈在匀强磁场中转动产生电动势e＝10sin (20πt) V，则下列说法正确的是() A．t＝0时，线圈平面位于中性面B．t＝0时，穿过线圈的磁通量最大C．t＝0时，导线切割磁感线的有效速率最大D．t＝0.4 s时，e有最大值10 2 V解析：由电动势的瞬时值表达式，计时从线圈位于中性面时开始，所以t＝0时，线圈平面位于中性面，磁通量为最大，但此时导线速度方向与磁感线平行，切割磁感线的有效速率为零，A、B正确，C错误。

物理选修3-2第五章交变电流第一节交变电流肥城市第六高级中学汪顺安●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、技能目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、情感态度目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］出示单相交流发电机，引导学生首先观察它的主要构造.［演示］将手摇发电机模型与小灯泡组成闭合电路.当线框快速转动时，观察到什么现象?［生］小灯泡一闪一闪的.［师］再将手摇发电机模型与示教电流表组成闭合电路,当线框缓慢转动(或快速摆动)时,观察到什么?［生］电流表指针左右摆动.［师］线圈里产生的是什么样的电流？请同学们阅读教材后回答.［生］转动的线圈里产生了大小和方向都随时间做周期性变化的交变电流.［师］现代生产和生活中大都使用交流电.交流电有许多优点，今天我们学习交流电的产生和变化规律.二、新课教学1.交变电流的产生［师］为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？［生］对这个问题有浓厚的兴趣,讨论热烈.［师］多媒体课件打出下图.当abcd线圈在磁场中绕OO′轴转动时,哪些边切割磁感线?［生］ab与cd.［师］当ab边向右、cd边向左运动时,线圈中感应电流的方向如何?［生］感应电流是沿着a→b→c→d→a方向流动的.［师］当ab边向左、cd边向右运动时,线圈中感应电流的方向如何?［生］感应电流是沿着d→c→b→a→d方向流动的.［师］正是这两种情况交替出现,在线圈中产生了交变电流.当线圈转到什么位置时,产生的感应电动势最大?［生］线圈平面与磁感线平行时,ab边与cd边线速度方向都跟磁感线方向垂直,即两边都垂直切割磁感线,此时产生感应电动势最大.［师］线圈转到什么位置时,产生的感应电动势最小?［生］当线圈平面跟磁感线垂直时,ab边和cd边线速度方向都跟磁感线平行,即不切割磁感线,此时感应电动势为零.［师］利用多媒体课件,屏幕上打出中性面概念:(1)中性面——线框平面与磁感线垂直位置.(2)线圈处于中性面位置时,穿过线圈Φ最大,但=0.(3)线圈越过中性面,线圈中I感方向要改变.线圈转一周,感应电流方向改变两次.2.交变电流的变化规律设线圈平面从中性面开始转动,角速度是ω.经过时间t,线圈转过的角度是ωt,ab边的线速度v的方向跟磁感线方向间的夹角也等于ωt,如右图所示.设ab边长为L1,bc边长L2,磁感应强度为B,这时ab边产生的感应电动势多大?［生］e ab=BL1vsinωt=BL1·ωsinωt=BL1L2sinωt［师］cd边中产生的感应电动势跟ab边中产生的感应电动势大小相同,又是串联在一起,此时整个线框中感应电动势多大?［生］e=e ab+e cd=BL1L2ωsinωt［师］若线圈有N匝时,相当于N个完全相同的电源串联,e=NBL1L2ωsinωt,令E m=NBL1L2ω,叫做感应电动势的最大值,e叫做感应电动势的瞬时值.请同学们阅读教材,了解感应电流的最大值和瞬时值.［生］根据闭合电路欧姆定律,感应电流的最大值I m=,感应电流的瞬时值i=I m s i nωt.［师］电路的某一段上电压的瞬时值与最大值等于什么?［生］根据部分电路欧姆定律,电压的最大值U m=I m R,电压的瞬时值U=U m sinωt.［师］电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示,如下图所示:3.几种常见的交变电波形三、小结本节课主要学习了以下几个问题：1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流.2.从中性面开始计时，感应电动势瞬时值的表达式为e=NBSωs i nω t,感应电动势的最大值为E m=NBSω.3.中性面的特点：磁通量最大为Φm，但e=0.六、本节优化训练设计1.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化如图所示，则下列说法中正确的是A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当电动势E变换方向时，通过线圈的磁通量的绝对值都为最大2.一台发电机产生的按正弦规律变化的感应电动势的最大值为311 V，线圈在磁场中转动的角速度是100π rad/s.（1）写出感应电动势的瞬时值表达式.（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100 Ω，试写出通过负载的电流强度的瞬时表达式.在t= s时电流强度的瞬时值为多少？3.一个矩形线圈在匀强磁场中转动产生交流电压为u=220s i n100πt V，则A.它的频率是50 HzB.当t=0时，线圈平面与中性面重合C.电压的平均值是220 VD.当t= s时，电压达到最大值4.交流发电机工作时的电动势的变化规律为e=E m s i nωt，如果转子的转速n提高1倍，其他条件不变，则电动势的变化规律将变化为A.e=E m s in2ωtB.e=2E m s in2ωtC.e=2E m s in4ωtD.e=2E m s inωt参考答案：1.D2.解析：因为电动势的最大值E m=311 V，角速度ω=100 π rad/s，所以电动势的瞬时值表达式是e=311s in100πt V.根据欧姆定律，电路中电流强度的最大值为I m= A=3.11 A，所以通过负载的电流强度的瞬时值表达式是i=3.11s in100πt A.当t= s时，电流的瞬时值为i=3.11s in(100π·)=3.11×A=1.55 A.3.ABD4.B四、作业问题与练习第3、4题五、板书设计●教后记注重与电磁感应的联系，重视交变电流产生的原理，多与现实生活和生产联系，并注重知识的灵活应用。
