接触器的图形符号和型号含义

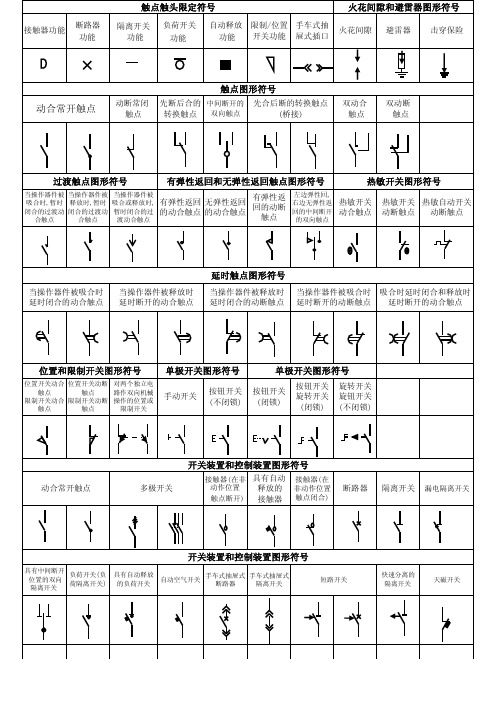

×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。

交流接触器原理与符号以及端子识别交流接触器是一种用于控制电路的电器设备，它由电磁线圈和多个触点组成。

以下将介绍交流接触器的原理、符号以及端子识别。

原理：交流接触器的工作原理基于电磁感应和吸合力。

当通电时，交流接触器的电磁线圈会产生磁场，使铁心受到吸引力，将触点吸合，从而导通控制电路。

当电流断开时，电磁线圈的磁场消失，触点弹簧的作用力使触点分离，从而断开控制电路。

符号：在电气图纸上，交流接触器通常使用特定的图形符号来表示。

一般而言，交流接触器的图形符号由以下几个部分组成：
•方框：代表接触器本身。

•垂直线和弯曲的箭头：表示电磁线圈。

•平行线或斜线：标志触点。

端子识别：交流接触器通常具有多个端子，用于连接控制电路和电源电路。

不同的交流接触器可能有不同的端子标识方式，但以下是一些常见的标识方式：
•A1、A2：表示交流接触器的电磁线圈端子，通常连接到控制电源。

•NO（Normal Open）：表示常开触点，通常在断电时触点处于断开状态。

•NC（Normal Close）：表示常闭触点，通常在断电时触点处于闭合状态。

•L1、L2、L3：表示交流接触器的主电源输入端子，通常用于连接电源线。

需要注意的是，不同厂家和不同型号的交流接触器可能会有不同的端子标识方式，因此在使用时，最好参考接触器的具体规格和说明书以了解正确的端子识别方法。

序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF10 隔离开关熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)SA23 位置开关,动合触点SQ(行程开关) 限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点热继电器FR27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39T自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器TA43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件FR52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气设备常用的单字母符号符号项目种类举例A 组件、部件分离元件放大器、磁放大器、激光器、微波激光器、印制电路板等组件、部件B变换器（从非电量到电量或相反）热电传感器、热电偶C 电容器D 二进制单元延迟器件存储器件数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯储存器、寄存器、磁带记录机、盘式记录机E 杂项光器件、热器件、本表其他地方未提及元件F 保护电器熔断器、过电压放电器件、避雷器G发电机电源旋转发电机、旋转变频机、电池、振荡器、石英晶体振荡器H 信号器件光指示器、声指示器J -- --K 继电器、接触器L 电感器、电抗器感应线圈、线路陷波器、电抗器M 电动机N 模拟集成电路运算放大器、模拟/数字混合器件P 测量设备、试验设备指示、记录、计算、测量设备、信号发生器、时钟Q 电力电路开关断路器、隔离开关R 电阻器可变电阻器、电位器、变阻器、分流器、热敏电阻S 控制电路的开关选择器控制开关、按钮、限制开关、选择开关、选择器、拨号接触器、连接级T 变压器电压互感器、电流互感器U 调制器、变换器鉴频器、解调器、变频器、编码器、逆变器、电报译码器V电真空器件半导体器件电子管、气体放电管、晶体管、晶闸管、二极管W传输导线波导、天线导线、电缆、母线、波导、波导定向耦合器、偶极天线、抛物面天线X 端子、插头、插座插头和插座、测试塞空、端子板、焊接端子、连接片、电缆封端和接头Y 电气操作的机械装置制动器、离合器、气阀Z 终端设备、混合变压器、电缆平衡网络、压缩扩展器、晶体滤波器、网络滤波器、均衡器、限幅器（2）双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128 烟129易爆气体130手动启动。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

交流接触器型号一．接触器的符号接触器的图形符号如图l所示，文字符号为KM。

<!--[if !vml]--><!--[endif]-->图1 接触器的图形符号a)线圈b)主触点c)辅助触点二．接触器的型号说明< !--[if !vml]--><!--[endif]--><!--[if!vml]--><!--[endif]-->例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A 主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。

上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。

直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。

除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC 标准的交流接触器，下面作以简单介绍。

CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。

具有正常工作时吸引线圈不通电、无噪声等特点。

其锁扣机构位于电磁系统的下方。

锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。

由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。

它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。

3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。

额定电压为220～660V，额定电流为9～630A。

附加：交流接触器的型号字母分别代表什么意思CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头79 列架一般符号80人工交换台、中断台、测量台、业务台等一般符号121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130手动启动。

交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

下图所示为交流接触器的结构示意图及图形符号。

1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

×××电器符号大全×××序图形符号说明号1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)序号图形符号说明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动) 125线型探测器126火灾报警装置127热128 烟129 易爆气体130 手动启动精选文档精选文档精选文档。
