施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。

控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。

该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。

可以替代内置固态继电器。

其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。

2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。

其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。

4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。

6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。

7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。

三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。

接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式两接线端分别在产品的两端，接线灵活方便。

施耐德L C D接触器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】施耐德交流接触器LC1-D38M7C代表38A/220V的国产D系列交流接触器，工作频率为50Hz/60Hz。

其中每个数字字母的意义为：LC：交流线圈，1：单个接触器，D系列，线圈电流38A，M：代表电压220V，7：50Hz/60Hz通用，C国产。

0577保2788顺2628接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象。

结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

0577施耐德LC1-D09交流接触器2788施耐德LC1-D12交流接触器2628施耐德LC1-D18交流接触器施耐德LC1-D25交流接触器0577施耐德LC1-D32交流接触器2788施耐德LC1-D38交流接触器2628施耐德LC1-D40交流接触器施耐德LC1-D50交流接触器0577施耐德LC1-D65交流接触器2788施耐德LC1-D80交流接触器2628施耐德LC1-D95交流接触器施耐德LC1-D115交流接触器0577施耐德LC1-D150交流接触器2788施耐德LC1-D170交流接触器2628施耐德LC1-D205交流接触器施耐德LC1-D245交流接触器0577施耐德LC1-D300交流接触器2788施耐德LC1-D410交流接触器2628施耐德LC1-D475交流接触器施耐德LC1-D620交流接触器。

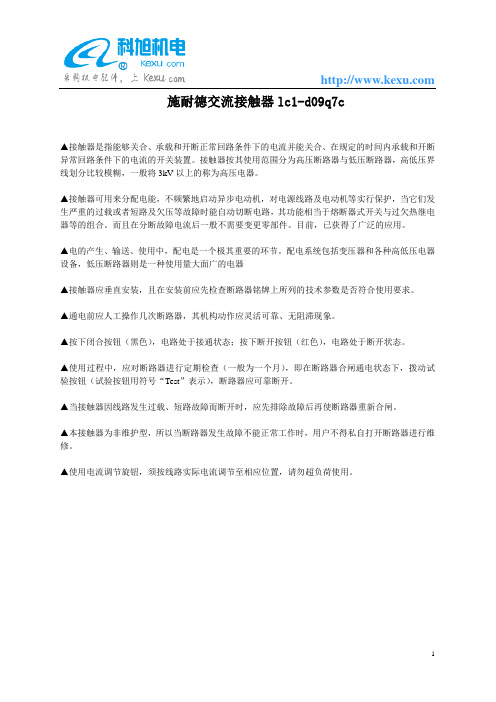

1 施耐德交流接触器lc1-d09q7c
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV 以上的称为高压电器。

▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test ”表示），断路器应可靠断开。

▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。

施耐德品牌的接触器选型接触器是一种电气控制设备，用于控制电路的开关和断开。

施耐德品牌作为世界知名的电气设备制造商，其接触器产品具有高质量、可靠性和性能优异的特点。

在进行施耐德品牌接触器选型时，需要考虑以下几个方面：1. 电气参数首先，需要确定所需控制电路的电气参数，包括额定电压、额定电流、额定功率等。

根据这些参数，可以选择合适的接触器型号，确保其能够正常工作并满足电路的要求。

2. 联络器类型施耐德品牌的接触器有不同的类型可供选择，包括直流接触器和交流接触器。

根据实际需要，选择适合的接触器类型，以确保其能够与电路兼容并正常工作。

3. 额定电流接触器的额定电流是指接触器能够承受的最大电流值。

根据实际负载电流的大小，选择合适的额定电流值，以确保接触器在工作过程中不会受到过载而损坏。

4. 辅助触点一些应用场景需要使用到辅助触点，用于实现额外的控制功能。

施耐德品牌的接触器提供了多种不同类型和数量的辅助触点可供选择，根据实际需要进行选型。

5. 安装方式接触器的安装方式包括直接安装和安装在接触器底座上。

根据实际安装环境和需求，选择合适的安装方式。

6. 防护等级根据实际工作环境的要求，选择合适的接触器防护等级。

施耐德品牌的接触器提供了不同的防护等级选项，可适应不同的工作环境，如防尘、防水等。

7. 附件选型根据实际需要，选择合适的接触器附件，如热继电器、过载保护器等。

这些附件可以提供额外的保护和控制功能，以满足特定的应用要求。

总结起来，施耐德品牌的接触器选型需要考虑电气参数、联络器类型、额定电流、辅助触点、安装方式、防护等级和附件选型等因素。

根据实际需求和应用场景，选择适合的接触器型号和配置，以确保电路的正常运行和可靠性。

施耐德品牌的接触器以其高质量和卓越性能，被广泛应用于各种工业和商业领域。

目录目录 (1)PCP产品选型 (2)第一章国产D2系列接触器型号说明 (3)第二章进口Tesys D系列接触器型号说明 (4)第三章进口Tesys F系列接触器型号说明 (5)第四章国产电容接触器系列接触器型号说明 (6)第五章国产LR2系列热继电器型号说明 (7)第六章进口LR9系列热继电器型号说明 (7)第七章进口LRD系列热继电器型号说明 (8)第八章热继电器和电子过流继电器的区别： (8)第九章 GV型号说明 (9)第十章 CA2系列继电器型号说明 (9)第十一章 CA*-KN 系列继电器型号说明 (10)第十二章 CAD系列继电器型号说明 (11)第十三章 XB6-E系列按钮/指示灯的选型 (12)第十四章 XVM系列组合信号指示灯（45mm型）的选型 (13)第十五章 XVB系列组合信号指示灯（70mm型）的选型 (14)第十六章标准K1/K2凸轮开关选型 (15)第十七章定制K1/K2凸轮开关选型 (16)第十八章继电器本体 (16)第十九章 XB2系列普通弹簧复位按钮 (17)第二十章 XB2系列带灯按钮 (17)第二十一章 XB2系列锁扣式急停按钮 (18)第二十二章 XB2系列指示灯 (19)第二十三章 XB2系列选择开关 (20)第二十四章 XB4系列普通弹簧复位按钮-螺钉夹紧接线 (20)第二十五章 XB4系列选择开关 (21)第二十六章 XB4系列钥匙开关 (21)第二十七章 XB4系列指示灯 (22)第二十八章 XB4系列带灯按钮 (22)第二十九章 XB4系列带LED灯的旋钮开关 (23)PCP产品选型第一章国产D2系列接触器型号说明第四章国产电容接触器系列接触器型号说明第六章进口LR9系列热继电器型号说明第八章热继电器和电子过流继电器的区别：第九章GV型号说明第十章CA2系列继电器型号说明第十一章CA*-KN 系列继电器型号说明第十二章CAD系列继电器型号说明第十三章XB6-E系列按钮/指示灯的选型1、XB6系列按钮及指示灯选型（经济型）选型提示型号说明型号组成XB6- E * * * * * C 开孔尺寸 16mm材料工程塑料A：圆形按钮外形C：方形D：长方形A：弹簧复位按钮D：选择开关G：钥匙开关产品类别F：自锁带灯按钮W：自复位带灯按钮V：指示灯1白色2黑色3绿色颜色4红色5黄色6蓝色8橙色LED灯电压J：带LED、12VB：带LED、24V触点形式1：1C/O2：2C/O产地C中国制造XVM系列组合信号指示灯（45mm型）选型提示型号说明型号组成XVM * * **** *外形尺寸mmB：24Vac/dc电压G：120VacM：230Vac光源类别1：白炽灯2：LEDR：红色注：颜色编码后缀发光类别颜色&发光A：橙色无后缀：恒定光源类别G：绿色后缀'5'：闪烁光源B：蓝色后缀'6'：闪光放电管蜂鸣器S：带蜂鸣器无标注则不带蜂鸣器XVM系列组合信号指示灯选型说明：XVM系列组合信号指示灯是完整供货指示灯组。

施耐德品牌的接触器选型接触器是一种电气开关设备，广泛应用于工业控制系统中，用于控制电流的通断。

施耐德是一家全球知名的电气设备制造商，其品牌的接触器在市场上享有很高的声誉。

在进行接触器选型时，我们需要考虑以下几个方面：额定电流、额定电压、额定功率、额定控制电压、接触器类型等。

1. 额定电流：根据实际需求，我们需要确定所选接触器的额定电流。

额定电流是指接触器能够承受的最大电流值，通常以安培（A）为单位。

在选型时，我们需要根据所控制的负载电流来选择合适的额定电流值，确保接触器能够正常工作并具有足够的安全裕度。

2. 额定电压：接触器的额定电压是指接触器能够承受的最大电压值。

在选型时，我们需要根据实际应用场景的电压要求来选择合适的额定电压值。

施耐德品牌的接触器通常具有多种额定电压可供选择，以满足不同应用需求。

3. 额定功率：额定功率是指接触器能够承受的最大功率值。

在选型时，我们需要根据所控制的负载功率来选择合适的额定功率值，确保接触器能够正常工作并具有足够的安全裕度。

施耐德品牌的接触器通常具有多种额定功率可供选择，以满足不同应用需求。

4. 额定控制电压：额定控制电压是指接触器的控制电路所需的电压值。

在选型时，我们需要根据实际应用场景的控制电压要求来选择合适的额定控制电压值。

施耐德品牌的接触器通常具有多种额定控制电压可供选择，以满足不同应用需求。

5. 接触器类型：根据实际应用需求，我们还需要选择合适的接触器类型。

常见的接触器类型包括交流接触器和直流接触器。

交流接触器适用于交流电控制系统，而直流接触器适用于直流电控制系统。

在选型时，我们需要根据实际应用场景的电源类型来选择合适的接触器类型。

总结：在进行施耐德品牌的接触器选型时，我们需要考虑额定电流、额定电压、额定功率、额定控制电压和接触器类型等因素。

根据实际需求，选择合适的接触器可以确保系统的正常运行和安全性。

施耐德作为一家知名的电气设备制造商，其品牌的接触器具有高品质和可靠性，可以满足各种工业控制系统的需求。

Te Sys®系列(国产)电动机起动器选型替代手册2 Te Sys®系列产品型号介绍3 Te Sys®系列三极接触器4 Te Sys®系列四极接触器5 Te Sys®系列可逆三极接触器6 Te Sys®系列中间继电器7 Te Sys®系列热继电器8 Te Sys®系列电动机继电器9 Te Sys®与D2产品型号对照Te Sys® 系列产品型号介绍LC1 D 09 7 M CLC1：接触器LC2：可逆接触器D：D系列产品09：AC3额定电流；T**：4NO主极AC1额定电流**8：2NO/2NC主极AC3额定电流11500, 15000,17000：对于115/150/170三个规格，末尾增加“00”线圈电压代码M：220V其余参见样本线圈电压类型5：50Hz7：50/60HzD：直流L：直流低功耗无：进口产品C：上海合资厂生产LRD：热继电器无：38A以下热继电器33：17～104A热继，与LC1D40～95接触器配合43：80～140A热继，与LC1D115～170接触器配合电流整定值范围22：16～24A其余参见样本无：进口产品C：上海合资厂生产KN：上海合资厂生产，KIR系列产品GV2：电动机断路器PM：Te Sys®国产系列旋钮操作ME：Te Sys®国产系列按钮式操作RT：Te Sys® D系列拨扣式操作P：Te Sys® D系列旋钮操作电流整定值范围10：4～6.3A其余参见样本无：进口产品C：上海合资厂生产CAD：控制继电器5：NO辅助触点数量0：NC辅助触点数量线圈电压代码M：220V其余参见样本线圈电压类型5：50Hz7：50/60HzD：直流L：直流低功耗无：进口产品C：上海合资厂生产LRD 33 22 CGV2 ME 10 CCAD 5 0 M 7 C45三极接触器螺丝固定接线方式AC-3类50/60Hz额定工作辅助基本型号重量三相电动机标准电流瞬时控制电路电压编码额定功率值(θ ≤ 60˚C)AC-3 触点组成一完整型号至440V 220V380V 660V 230V 400V 415V 440V 500V 690V 1000V kWkW kW kW kW kW kW A kg 2.2444 5.5 5.5—911LC1-D09pp C 0.32035.5 5.5 5.57.57.5—1211LC1-D12pp C 0.32547.5991010—1811LC1-D18pp C 0.3305.51111111515—3511LC1-D25pp C 0.370 7.515151518.518.5—3211LC1-D32pp C 0.375918.518.518.518.518.5—3811LC1-D38pp C 0.3801118.522222*********LC1-D40pp C 1.400152225303033305011LC1-D50pp C 1.40018.53037373737376511LC1-D65pp C 1.400223745455545458011LC1-D80pp C 1.590254545455545459511LC1-D95pp C 1.6103055595975807511500LC1-D11500pp C 2.50040758080901009015000LC1-D15000pp C 2.500559010010011011010017000LC1-D17000pp C 2.5006311011011012912910020500LC1-D205pp C 5.2007513213213216016014724500LC1-D245pp C 5.30010016018020020020016030000LC1-D300pp C 9.35011022022025025028018541000LC1-D410pp C 10.05014726528028035535533547500LC1-D475pp C 12.50020033537540040045045062000LC1-D620pp C 20.100(1) LC1-D09…38：夹持安装在35mm 5型导轨上或螺丝固定LC1-D40…95~：夹持安装在35mm 或75mm 5型导轨上或螺丝固定LC1-D40…95---：夹持安装在75mm 5型导轨上或螺丝固定LC1-D115…150---：夹持安装在2×35mm 5型导轨上或螺丝固定(2) 标准控制电路电压LC1-D09 (38)U 0.7...1.25 Uc BD CD ED FDMD LC1-D09pp LC1-D25pp LC1-D95pp LC1-D115pp6四极接触器螺丝固定接线方式无电感负载极数辅助触头数基本型号重量的额定电流控制电路电压编码(θ ≤ 60˚C)组成一完整型号AC-1Akg 204 -11LC1-DT20pp C 0.3652 211LC1-D098pp C 0.365254 -11LC1-DT25pp C 0.3652 211LC1-D128pp C 0.365324 -11LC1-DT32pp C 0.4252 211LC1-D188pp C 0.425404 -11LC1-DT40pp C 0.4252 211LC1-D258pp C 0.425标准控制电路电压LC1-D09...25 和 LC1-DT20...DT40U 0.7...1.25 UcBD CD ED FD MD 直流线圈标配内置抑流模块。

施耐德品牌的接触器选型一、引言接触器是一种电气控制装置，用于控制电路的开关、保护和分断。

施耐德作为世界知名的电气设备制造商，提供了多种型号和规格的接触器供用户选择。

本文将针对施耐德品牌的接触器选型进行详细介绍，包括选型的准则、常用的型号和规格、选型流程等。

二、选型准则在进行接触器选型时，需要考虑以下几个准则：1. 电流要求：根据实际应用中的电流大小，选择适合的接触器型号。

施耐德品牌的接触器一般覆盖从几安到几千安的电流范围。

2. 负载类型：根据负载类型（如电阻性负载、感性负载、电容性负载等）选择相应的接触器。

不同类型的负载对接触器的要求不同。

3. 工作环境：根据工作环境的温度、湿度等条件选择合适的接触器。

施耐德品牌的接触器有不同的防护等级，适用于各种环境条件。

4. 电气寿命：根据实际需求和使用寿命要求选择接触器。

施耐德品牌的接触器有不同的电气寿命可供选择。

三、常用型号和规格施耐德品牌的接触器有多个系列，常用的型号和规格如下：1. TeSys D系列接触器：适用于控制和保护应用，具有可靠的电气寿命和高性能。

可选电流范围从9A到150A，适用于各种负载类型。

2. TeSys K系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。

可选电流范围从6A到150A，适用于各种负载类型。

3. TeSys U系列接触器：适用于控制和保护应用，具有高电流和高断电容量。

可选电流范围从80A到630A，适用于大功率负载。

4. TeSys F系列接触器：适用于控制和保护应用，具有高电流和高断电容量。

可选电流范围从115A到1000A，适用于大功率负载。

5. TeSys GC系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。

可选电流范围从9A到80A，适用于小功率负载。

四、选型流程进行施耐德品牌接触器的选型时，可以按照以下流程进行：1. 确定电流要求：根据实际应用中的电流大小确定所需接触器的电流范围。

2. 确定负载类型：根据实际应用中的负载类型确定所需接触器的类型。

施耐德断路器型号含义
N S 1 0 0 N T M 1 0 0 D 3 P F F C
①②③④⑤⑥⑦⑧
① NS 表示：系列
② 100 表示：框架电流
③ N 表示：分段能力 C 型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)
④ TM 表示：脱扣器类型 TM TMD
⑤ 100 表示：额定电流
⑥ 3P 表示：极数 3P 4P
⑦ F 表示：安装方式 F 表示: 固定式 P 表示: 插入式 D 表示: 抽
⑧ FC 表示：连接线方式 FC 板前接线 RC 板后接
施耐德接触器型号含义
LC1-D245Q5C施耐德接触器型号含义：
LC1------TeSys系列单个接触器
D245-----电流规格245A（95以上不带辅助接点）
Q--------电压代号，380V
5--------线圈为50Hz
C--------SSIC制造（9~620A）
LC1-D170M7C 型号含义：
LC1----TeSys系列单个接触器；
D170---电流规格170A，其中95A以上不带辅助接点；
M------线圈电压代号，M表示电压220V；
7------线圈为交流50/60Hz，若数字是5则表示50Hz，
D为直流线圈；
C------SSIC制造
LC1F330P7型号含义：
LC1------TeSys系列交流接触器
F330-----F系列接触器,AC-3时330A,AC-1时400A P--------230V
7--------50/60Hz。
