第四章 声光效应

一．声光效应：超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅。

当光通过这一受到超声波扰动的介质时就会发生衍射现象，其衍射光的强度、频率、方向等都随着超声场的变化而变化，这种现象称之为声光效应。

按照声波频率的高低以及声波和光波作用长度的不同，声光相互作用可以分为拉曼—纳斯衍射和布喇格衍射两种类型。

1．拉曼—纳斯衍射当超声频率较低，光波平行于声波面入射（即垂直于声场传播方向），声光互作用长度较短时，在光波通过介质的时间内，折射率的变化可以忽略不计，则声光介质可近似看做为相对静止的“平面相位光栅”，产生拉曼—纳斯衍射。

由于声速比光速小得多，而且声波长比光波长大得多，当光波平行通过介质时，几乎不通过声波面，因此只受到相位调制，即通过光密（折射率大）部分的光波波阵面将推迟，而通过光疏（折射率小）部分的光波波阵面将超前，于是通过声光介质的平面波波阵面出现凹凸现象，变成一个折皱曲面。

由出射波阵面上各子波源发出的次波将发生相干作用，形成与入射方向对称分布的多级衍射光，这就是拉曼—纳斯衍射。

2．布喇格衍射当声波频率较高，声波作用长度较大，而且光束与声波波面间以一定的角斜入射时，光波在介质中要穿过多个声波面，故介质具有“体光栅”的性质。

当入射光与声波面间夹角满足一定条件时，介质内各级衍射光会相互干涉，各高级次衍射光将互相抵消，只出现0 级和+1 级或（-1 级）（视入射光的方向而定）衍射光，即产生布喇格衍射。

因此，若能合理选择参数，并使超声场足够强，可使入射光能量几乎全部转移到+1 级（或-1 级）衍射极值。

因而光束能量可以得到充分利用，所以，利用布喇格衍射效应制成的声光器件可以获得较高的效率。

二．声光调制：衍射光强度随超声波功率而变化的现象称为声光调制。

声光调制的工作原理：声光调制是利用声光效应将信息加载于光频载波上的一种物理过程。

第1篇一、引言声光效应是一种重要的物理现象，指的是声波在传播过程中与物质相互作用，导致物质的折射率发生变化的现象。

声光效应在光学、声学、光电子学等领域有着广泛的应用，如声光调制、声光隔离、声光开关等。

本文对声光效应的基本原理、研究进展、应用领域及发展趋势进行总结。

二、声光效应的基本原理声光效应的产生与声波在介质中的传播有关。

当声波传播到介质中时，介质的密度和折射率会发生变化，从而影响光波的传播。

根据声波与光波的相互作用，声光效应可分为以下几种类型：1. 声光折射：声波传播到介质中，使介质折射率发生变化，导致光波发生折射。

2. 声光衍射：声波与光波相互作用，使光波发生衍射。

3. 声光吸收：声波传播到介质中，使介质吸收部分光能。

4. 声光散射：声波传播到介质中，使光波发生散射。

三、声光效应的研究进展1. 声光材料的研究：近年来，随着声光材料研究的深入，新型声光材料不断涌现，如声光晶体、声光玻璃等。

这些材料具有优异的声光特性，为声光效应的应用提供了更多选择。

2. 声光器件的研究：声光器件是声光效应应用的关键，近年来，声光器件的研究取得了显著进展。

例如，声光调制器、声光隔离器、声光开关等器件在通信、光学传感等领域得到了广泛应用。

3. 声光效应在光学领域的应用：声光效应在光学领域具有广泛的应用，如光纤通信、激光雷达、光学成像等。

通过声光效应，可以实现光波的调制、隔离、开关等功能。

四、声光效应的应用领域1. 通信领域：声光调制器在光纤通信系统中具有重要作用，可以实现高速数据传输。

2. 光学传感领域：声光传感器具有高灵敏度、高稳定性等优点，在光学传感领域具有广泛应用。

3. 光学成像领域：声光效应在光学成像领域可以实现图像的快速处理、增强等功能。

4. 激光雷达领域：声光效应在激光雷达系统中可用于距离测量、目标识别等。

五、声光效应的发展趋势1. 新型声光材料的研究：未来，新型声光材料的研究将更加注重材料性能的优化，以满足不同应用领域的需求。

声光效应实验早在本世纪30年代就开始了声光衍射的实验研究。

60年代激光器的问世为声光现象的研究提供了良好的光源，促进了声光效应理论和应用研究的迅速发展。

声光效应为控制激光束的频率、方向和强度提供了一个有效的手段。

利用声光效应制成的声光器件，如声光调制器、声光偏转器和可调谐滤光器等，在激光技术、光信号处理和集成光通讯技术等方面有着重要应用。

声光效应已广泛应用于声学、光学和光电子学。

近年来，随着声光技术的不断发展，人们已广泛地开始采用声光器件在激光腔内进行锁膜或作为连续器件的Q 开关。

由于声光器件具有输入电压低驱动功率小、温度稳定性好、能承受较大光功率、光学系统简单、响应时间快、控制方便等优点，加之新一代的优质声光材料的发现，使声光器件具有良好的发展前景，它将不断地满足工业、科学、军事等方面的需求。

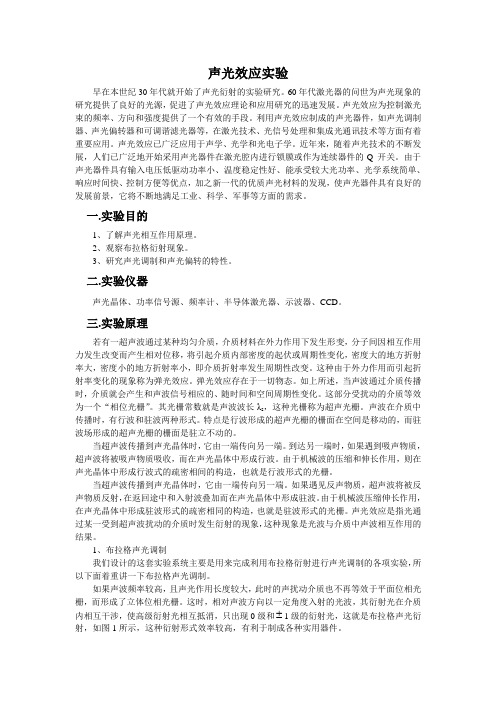

一.实验目的1、了解声光相互作用原理。

2、观察布拉格衍射现象。

3、研究声光调制和声光偏转的特性。

二.实验仪器声光晶体、功率信号源、频率计、半导体激光器、示波器、CCD。

三.实验原理若有一超声波通过某种均匀介质，介质材料在外力作用下发生形变，分子间因相互作用力发生改变而产生相对位移，将引起介质内部密度的起伏或周期性变化，密度大的地方折射率大，密度小的地方折射率小，即介质折射率发生周期性改变。

这种由于外力作用而引起折射率变化的现象称为弹光效应。

弹光效应存在于一切物态。

如上所述，当声波通过介质传播时，介质就会产生和声波信号相应的、随时间和空间周期性变化。

这部分受扰动的介质等效为一个“相位光栅”。

其光栅常数就是声波波长λs，这种光栅称为超声光栅。

声波在介质中传播时，有行波和驻波两种形式。

特点是行波形成的超声光栅的栅面在空间是移动的，而驻波场形成的超声光栅的栅面是驻立不动的。

当超声波传播到声光晶体时，它由一端传向另一端。

到达另一端时，如果遇到吸声物质，超声波将被吸声物质吸收，而在声光晶体中形成行波。

由于机械波的压缩和伸长作用，则在声光晶体中形成行波式的疏密相间的构造，也就是行波形式的光栅。

声光效应实 验者：杨亿斌(06325107) 合作者：吴聪(06325096)（中山大学物理系，光信息科学与技术06级3班）2008年12月31日[实验目的]1、理解声光效应的原理，了解Ramam －Nath 衍射和Bragg 衍射的分别2、测量声光器件的衍射效率和带宽等参数，加深对概念的理解。

3、测量声光偏转的声光调制曲线。

4、模拟激光通讯。

[实验原理]（一）声光效应的物理本质――光弹效应介质的光学性质通常用折射率椭球方程：1ij j j x y η= （1）描述。

介质中存在声场，介质内部就受到应力，发生声应变，从而引起介质光学性质发生变化，这种变化反映在介质光折射率的或者折射率椭球方程系数的变化上。

在一级近似下，有 ： ij ijkl kl P S η∆= （2）这就是著名的Pockels 效应。

为简单起见，这里只考虑各个相同性介质中声纵波的情况，这样折射率n 和光弹系数P 都可以看作常量。

有，21()PS nη∆=∆= 应变0sin()S S kx t =-Ω表示在x 方向传播的声应变波，S 0是应变的幅值，/s k v =Ω是介质中的声波数，2f πΩ=为角频率，v s 为介质中声速，/s v f Λ=为声波场。

P 表示单位应变所应起的2(1/)n 的变化，为光弹系数。

得301sin()sin()2n n PS kx t kx t μ∆=-Ω=-Ω于是()sin()n x n n n kx t μ=+∆=+-Ω其中3012n PS μ=是“声致折射率变化”的幅值。

考虑如图一的情况，压电换能器将驱动信号U （t ）转换成声信号，入射平面波与声波在介质中（共面）相遇，当光通过线度为l 的声光互作用介质时，其相位改变为：000()()sin()x n x k l k l kx t φφμ∆==∆+-Ω （7） 其中002/k πλ=为真空中光波数，0λ是真空中的光波长，00nk l ∆Φ=为光通过不存在超声波的介质后的位相滞后，项()0sin k l kx t μ-Ω为由于介质中存在超声波而引起的光的附加位相延迟。
