变频空调故障代码检测与维修

KFR-50LW/BP(F)的故障代码显示5、故障自诊断显示5.1室内显示空调一旦出现有故障显示后，在不断电的情况下，可以利用室内控制面板上的拨动开关，从“开”的位置拨动到“关”的位置，此时VFD显示故障信息，详见表6。

如有多个故障，每个故障输出一次，蜂鸣器鸣叫一声。

每一个故障持续显示5秒钟。

当故障全部输出后，蜂鸣器鸣叫三声以示结束。

如果对室内或室外控制板断电则可清除其内存的故障信息。

表65.2室外显示对于室外部分的故障还可以在室外板不断电的情况下，利用室外控制板上的LED4的显示观察系统自诊断室外显示的故障信息，详见表7。

室外LED4常亮，为压缩机正常运行状态，若LED4以0.5Hz闪烁（短闪烁）为压缩机启动前的待机状态。

在室外系统处于故障状态时，LED4则以先灭1秒、亮2秒，然后以2Hz 频率闪烁n次（长闪烁），并循环显示；以LED4长闪烁的次数来判断系统故障。

表7室外显示内容见下表KFR-50LWX/BM(F)的故障代码显示§4.1上电显示1． 上电后VFD 整个荧光屏所有字符全亮，每次显示1秒钟，灭1秒钟，共显示三次后屏幕只剩下“Shinco ” 商标为常亮，其余均灭。

2． 按面板上“＋”、“－”键可设定荧光屏显示亮度。

§4.2荧光屏显示图案说明§4.2.1荧光屏上部正中为“Shinco ”红色商标显示。

§4.2.2左上角“定时时间”，在定时设定及定时有效时显示。

§4.2.3右上角为“设定温度”显示。

在设定模式制冷、制热状态下显示。

§4.2.4 “Shinco ”商标下部中间风叶符号为风速指示。

§4.2.4.1开机时高速 风叶片每秒4转，中间点亮。

低速风叶片每秒1转，中间点亮。

自动风九张叶片亮，中间点亮。

§4.2.4.2停机时高速、中速、低速及自动风无显示。

§4.2.5风速指示符号下部频谱状发光显示。

变频器故障代码、原因、及处理在工业自动化领域，变频器是一种常用的电力控制设备，它能够通过改变电源的频率来调节电机的转速，从而实现节能、调速等目的。

然而，在变频器的使用过程中，可能会出现各种故障，此时，准确理解和处理故障代码就显得至关重要。

一、常见的变频器故障代码1、“OC”过电流故障这是变频器最常见的故障之一。

可能的原因包括电机短路、负载突然增大、变频器输出侧短路等。

当出现“OC”故障代码时，应首先检查电机和电缆是否存在短路现象，然后检查负载是否异常增大，如机械部件卡住等。

2、“OU”过电压故障通常是由于电源电压过高、减速时间设置过短或者制动电阻选择不当等原因引起。

解决此故障需要检查电源电压是否稳定，合理调整减速时间，并根据实际情况选择合适的制动电阻。

3、“UV”欠电压故障可能是电源输入电压过低、电源缺相或者变频器内部电路故障导致。

此时，需要测量电源电压是否正常，检查电源线是否有松动或断线的情况，若电源正常，则可能是变频器内部故障，需要专业人员进行维修。

4、“OH”过热故障变频器过热可能是由于环境温度过高、散热风扇故障、风道堵塞或者过载运行时间过长等原因造成。

遇到这种情况，应检查散热系统是否正常工作，清理风道，确保变频器在合适的环境温度下运行，并避免长时间过载。

5、“GF”接地故障一般是电机或电缆的接地短路引起。

需要仔细检查电机和电缆的绝缘情况，排除接地短路点。

二、故障原因分析1、外部因素（1）电源问题：电源电压波动、电源缺相、电源谐波等都可能影响变频器的正常运行。

（2）负载突变：如机械部件突然卡死、物料堆积等，会导致电机负载瞬间增大。

（3）环境因素：高温、潮湿、灰尘多等恶劣环境会影响变频器的散热和电气性能。

2、内部因素（1）硬件故障：如功率模块损坏、电容老化、电路板故障等。

（2）软件问题：变频器的控制程序出现错误或异常。

三、故障处理方法1、查看操作手册当变频器出现故障代码时，首先应查阅对应的操作手册，了解该故障代码的详细含义和可能的原因。

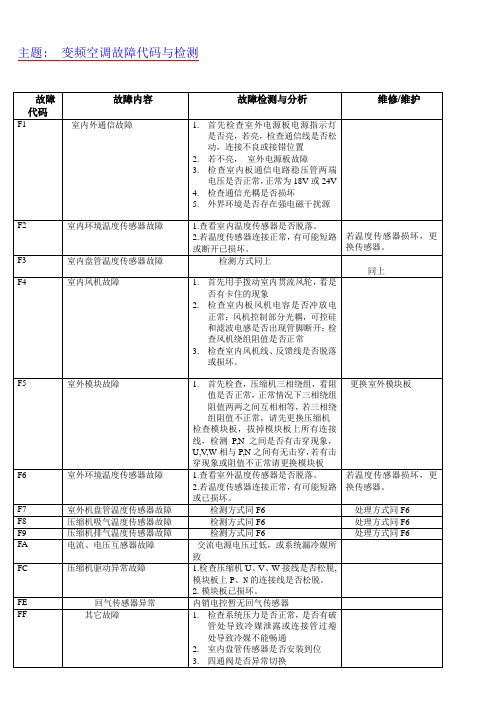

主题: 变频空调故障代码检测与维修
附录二 故障检测步骤与维修
（一）、室外机电路板名称定义如下图所示：
注：IPM 模块也叫室外模块板
（二）、室内外通信故障检测。

1、室外板上电源灯不亮时，可以通过以下方式检测如下图所示： （1）、用万用表测量输入电压
IPM 模块
电源板
PFC 模块
整流桥
（2）、如测得输入电压正常可以检测电源板上以下两点电压：
（3）、如果测得以上电压都正常测量整流桥输出电压：
（4）
（5）、以上所测的电压都正常，再测IPM 模块的输出电压
（三）、电流、电压互感器故障检测如下图所示：
家用技术科
2009-4-9。

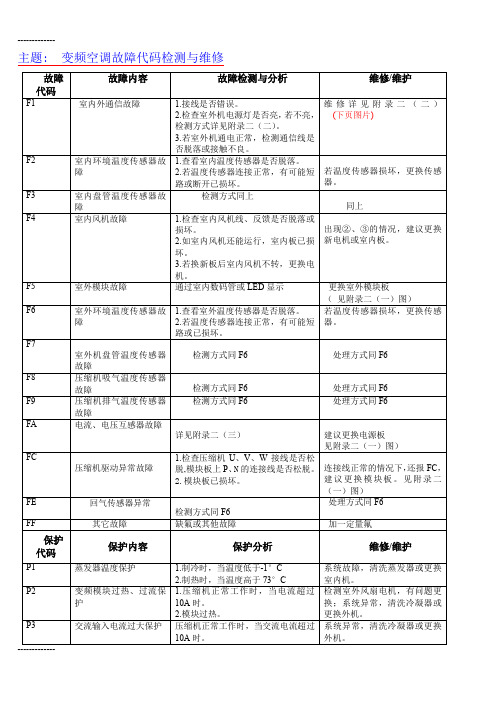

海尔变频空调维修技术与故障代码六、安装维修保养（1）通讯故障A．现象：见“报警显示”。

B. 检测：用万用表交流电压250V档测试，在零线（白线）与信号线间如果电压来回变化，且室内机通讯指示灯持续闪烁，则表明通讯正常，否则故障。

C．解决方法：检查通讯线是否接触良好；电源线是否接触良好；零线、火线是否反相。

检查电路板是否损坏。

如果室内机通讯指示灯“闪”、“亮”循环，表示室外基板坏。

如果室内机通讯指示灯常亮，表示室内基板坏。

（2）传感器（热敏电阻）故障A．现象：见“报警显示”。

B．检查：传感器是否有脱、短、断线现象。

对照阻值表看传感器阻值是否准确。

电脑板上传感器电路坏。

C．解决方法：换传感受器或电脑板。

（3）功率模块故障检测A．现象：不开机，PTC发热，或出现故障显示。

B．检查：用万用表二极管档测量“-”极（对应红表笔）与“U、V、W”极间（或“U、V、W”与“+”极间）正向电阻大约为380Ω且其反向不导通，否则功率模块故障。

用万用表交流电压档测量其任意两相间电压在0V到16V之间并且相等，否则功率模块坏。

检查功率模块与室外基板连线是否接触不良。

C．解决方法：更换功率模块。

D．功率模块滤波后的直流电变成频率可变的驱动直流压缩机的三相电，其任意两相同的电压为0V到160V之间并且相等。

（4） PTC故障检测A．现象：容易跳闸B．检查：用万用表测量其电阻值，在环境温度25摄氏度时，其阻约为30至50欧姆。

C．解决方法：更换PTC。

D．PTC的作用：电解电容充电时防止电流过大。

（5）电解电容故障检测A．现象：空调不开机B．检查：电阻应为无穷大（用指针式万用表电阻10K档测量时先是指针指到0，然后慢慢加到无穷大，否则损坏）。

C．解决方法：换电容。

D．电解电容作用：用于将不规则的直流电滤成平滑的直流电。

（6）整流桥故障检测A．现象：空调不开机，PTC发热。

B．检查：用万用表二极管档在其“交流端”（对应红表笔）与“正极”间或“负极”（对应红有笔）到“交流端“有大约500欧姆的正向电阻，且反向不导通，否则整流桥损坏。

变频器故障代码、原因、及处理在工业自动化领域，变频器是一种常用的设备，它能够对电机的转速进行精确控制，从而实现节能、提高生产效率等目的。

然而，在使用过程中，变频器可能会出现各种故障，通过故障代码可以帮助我们快速定位和解决问题。

常见的变频器故障代码有很多，比如过流故障（OC）、过压故障（OU）、欠压故障（LU）、过载故障（OL）、过热故障（OH）等等。

过流故障（OC）通常是由于电机负载突然增大、电机短路或者变频器输出短路等原因引起的。

当出现这种故障时，首先要检查电机和电缆是否存在短路情况，同时也要确认电机的负载是否超过了变频器的额定容量。

如果是因为负载突变导致的，可以适当延长变频器的加减速时间，以减轻对电机和变频器的冲击。

过压故障（OU）一般是由于电源电压过高、减速时间过短或者制动电阻选择不当等原因造成的。

对于电源电压过高的情况，需要检查电网电压是否稳定，必要时安装稳压器。

如果是减速时间过短导致的，可以适当延长减速时间，让电机在减速过程中有足够的时间释放能量。

另外，合理选择制动电阻的阻值和功率也能有效避免过压故障的发生。

欠压故障（LU）的出现可能是因为电源输入电压过低、电源缺相或者变频器内部电路故障。

遇到这种情况，要先测量电源输入电压是否正常，如果电压过低，需要解决电源问题。

同时，检查电源线路是否存在缺相现象。

如果以上都正常，那么可能是变频器内部电路出现故障，需要联系专业人员进行维修。

过载故障（OL）多是由于电机负载过重、电机堵转或者变频器参数设置不合理等原因导致的。

此时，需要检查电机的机械部分是否正常运转，有无卡死现象。

同时，要确认变频器的过载保护参数是否设置正确，如果设置不当，需要根据电机的额定电流重新进行设置。

过热故障（OH）往往是因为变频器散热不良、环境温度过高或者风扇故障等原因引起的。

要解决这个问题，首先要确保变频器的安装环境通风良好，没有障碍物阻挡散热。

其次，检查风扇是否正常运转，如果风扇损坏，要及时更换。

主题: 变频空调故障代码检测与维修附录二 故障检测步骤与维修（一）、室外机电路板名称定义如下图所示：注：IPM 模块也叫室外模块板（二）、室内外通信故障检测。

1、室外板上电源灯不亮时，可以通过以下方式检测如下图所示： （1）、用万用表测量输入电压IPM 模块电源板PFC 模块整流桥（2）、如测得输入电压正常可以检测电源板上以下两点电压：（3）、如果测得以上电压都正常测量整流桥输出电压：（4）（5）、以上所测的电压都正常，再测IPM 模块的输出电压（三）、电流、电压互感器故障检测如下图所示：家用技术科2009-4-9测量蓝线跟紫线之间的直流电压为5V ，若输出不正常，模块板损坏，更换模块板。

此元件为电流互感器，若损坏报FA ，则换电源板。

该元件为电压互感器，若损坏报FA ，更坏电源板。
