变频空调控制电路原理及维修变频空调器走向百姓的家庭，为了正确使用、维护和维修空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。
依据理论探讨和实际维修实践，本文详细地分析了空调器的控制电路原理和维修技术，对于推广和普及变频技术，更好地满足人民日益增长的物质文化生活的需要,有着重要的意义。
2 空调器控制电路原理分析变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快, 低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点。
特别是随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力电子器件，还是控制策略都广泛地使用了当代的先进技术。
无论是国产还是进口变频空调，其控制电路原理大体相同，一般由室内机和室外机控制电路构成，下面以美的KFR- 50LW/FBPY为例说明其基本控制原理。
变频空调的室内机与室外机可以相互通信，并分别被两个单片机控制。
整个系统的控制结构图以及各个环节的作用如图1所示。
整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。
整个系统的被控对象是变频压缩机，与定速空调器相比，变频空调器采用的供电电源频率可调，因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能，变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心，分别采用了两块单片机，随着科学技术的发展，现在的控制器件则普遍采用了数字信号处理器(DSP)来处理各种输入的指令信号(如房间的设定温度)和反馈信号(如房间的实际温度)，使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。
空调变频板维修知识点随着现代科技的快速发展，空调已经成为人们生活中必不可少的电器设备之一。
而空调中的关键部件——变频板，则起到了控制和调节空调工作状态的重要作用。
在空调的正常运行中，如果变频板出现故障，将会导致整个空调系统无法正常工作。
因此，了解和掌握空调变频板的维修知识点显得尤为重要。
一、基本原理空调变频板是根据空调控制器的信号来改变压缩机的转速，从而实现温度调节的。
其基本原理是利用高性能的变频控制芯片，通过变频控制芯片对交流电压进行调整，进而控制压缩机的工作频率和输出功率。
通过对控制信号的调节，其输出的电压和频率可随之进行变化，从而实现空调的变频调节功能。
二、常见故障和维修方法1. 无输出故障当空调变频板在工作过程中无输出时，首先需要检查变频板供电是否正常。
可以通过检测变频器内部的保险丝和电容器等元件，确保其工作正常。
如果供电正常，可能是变频器芯片或其他关键元件损坏，需要进行更换。
2. 频率漂移故障频率漂移是指空调在制冷或制热过程中频率的变化不稳定，无法达到预定的数值。
这时候需要检查变频器内部的电容器和电感元件是否工作正常，是否有松动或损坏的情况。
如果有损坏的部件，需要及时更换。
3. 过热故障过热是空调变频板常见的故障之一。
当空调变频板因长期运行或负载过大而过热时，会导致系统的不稳定和工作异常。
此时需要检查散热装置是否正常，如风扇是否正常工作、散热片是否堵塞等。
如果散热装置问题较大，可以更换或进行清洁维护。
4. 通讯故障通讯故障是指空调控制器无法正常与变频板进行通讯，无法进行工作调节。
这时候需要检查通讯线路是否接触良好，是否有松动或损坏的情况。
如果线路问题解决不了，可能是芯片损坏或程序错误，需要进行更换或重新调试。
三、注意事项1. 保持清洁空调变频板应该保持清洁，避免灰尘、杂物等进入变频板内部，以防影响正常工作。
使用时需要定期进行清洁，特别是对于散热装置，要定期清理，确保散热效果良好。
2. 防止湿气空调变频板对湿气较为敏感，因此应避免高湿度环境中使用。

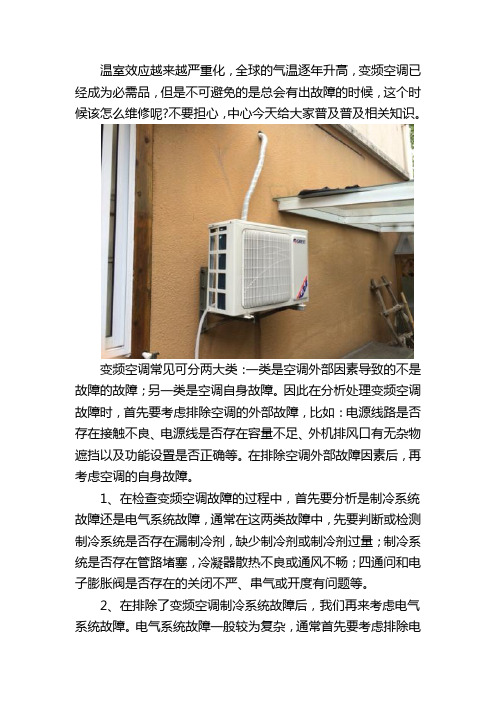

温室效应越来越严重化，全球的气温逐年升高，变频空调已经成为必需品，但是不可避免的是总会有出故障的时候，这个时候该怎么维修呢?不要担心，中心今天给大家普及普及相关知识。
变频空调常见可分两大类：一类是空调外部因素导致的不是故障的故障；另一类是空调自身故障。
因此在分析处理变频空调故障时，首先要考虑排除空调的外部故障，比如：电源线路是否存在接触不良、电源线是否存在容量不足、外机排风口有无杂物遮挡以及功能设置是否正确等。
在排除空调外部故障因素后，再考虑空调的自身故障。
1、在检查变频空调故障的过程中，首先要分析是制冷系统故障还是电气系统故障，通常在这两类故障中，先要判断或检测制冷系统是否存在漏制冷剂，缺少制冷剂或制冷剂过量；制冷系统是否存在管路堵塞，冷凝器散热不良或通风不畅；四通问和电子膨胀阀是否存在的关闭不严、串气或开度有问题等。
2、在排除了变频空调制冷系统故障后，我们再来考虑电气系统故障。
电气系统故障一般较为复杂，通常首先要考虑排除电源故障，包括室内机和室外机电源，特别是采用开关电源的电路；其次再考虑排除电控部分故障，比如：和风机故障；继电器或双向可控硅是否存在接触不良、开路或短路；最后考虑排除电路故障，比如：判断或检测主控电路、晶振电路、复位电路、驱动电路、电压检测电路、电流检测电路及电路等。
变频空调的常见故障无非是这两类，如果我们懂得了这些知识，就能加快维修工人的进度，早点修好空调享受，而且就算没有维修工人，只要我们的理论学的透彻，相信我们自己也是有能力修好的，因此，在这种炎热的夏天，备一点这种常识是很有必要的。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。
变频空调工作原理图解一、变频空调制冷系统的原理：热力学的一些基本知识表征气体状态参数的三个物理量：温度/压力/比体积1.温度：摄氏温标℃ 华氏温标℉ 热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg （大气压Pb ；表压力Pg ）3.比体积：V= v/m3 （单位质量的物质所占体积）4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。
空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力二、实验室常用的测试空调制冷量的方法1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。
2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧达到平衡时的热量，计算出整机的冷量。
室内外侧是通过水系统循环计算平衡时的热量。
三、热力学定律热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以相互转化，转化后的能量总和不变。
热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进行补偿热力学第一定律揭示能量守恒的原理，是一切换热计算的基础，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的基础。
四、制冷系统简图气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。
压缩：制冷剂工质在压缩机中发生了多变的压缩过程，但是因为工质状态变化在很短时间内完成，故在理论上计算可以看作近似的绝热可逆等熵压缩过程。
冷凝：工质在冷凝器内所作的等压放热过程。
节流：制冷工质通过节流机构，流动阻力极大，使工质压力从高压变为低压，其中有一部分液体还达到了该压力下的饱和温度而沸腾。
可将节流过程近似看作等焓过程。
家用机主要节流元器件是毛细管和电子膨胀阀。
变频机用不同类型的压缩机区别变频机主要采用的压缩机结构：双转子直流变频其中睡美人采用三洋双转子直流变频压缩机，睡梦康，睡梦宝采用三菱双转子直流变频压缩机R22系统与R410A系统区别1).润滑油：R22使用矿物油R410A使用酯类油，两者只能与相应的制冷剂互溶，不可混用.酯类油容易吸水，因此相应制冷系统的水分管理方面要求更为严格。
变频空调器原理与检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。
(脉冲振幅调制。
)第一节变频空调器原理一、变频空调器原理与特点1．变频空调器原理变频空调器是采用先进变频和模糊控制技术生产制造的，且制冷量可以进行自动调节的新型空调器，其最大特点是节能和舒适度高。
例如，变频空调器初次运行时室内温度较高，空调器会自动高速运转使室内很快达至设定温度。
当达到设定温度后空调器会自动低速运行，这样室内噪音就会降低，并使整个房间保持此温度从而减少了压缩机频繁启动带来的电力浪费。
变频空调器与传统空调器的主要区别是，变频空调器是通过变频器将电源频率处理，使供给变频压缩机的电源频率根据需要发生变化，这样压缩机转速也发生变化从而控制压缩机排气量使空调器真正达到节能效果。
此外它还采用了电子膨胀阀替代毛细管，在电控系统主要增加了变频器和感温检测点并采用了三相变频压缩机。
变频空调器运转速度始终受电控系统变频器控制，其制冷量随压缩机转而变化，电控系统主要由室内和室外两部分组成，控制中枢采用微电脑单片机。
变频空调器将交流电通过大功率半导体整流变成直流电，然后再根据需要把直流电转换成三相且电压随频率变化的交流电。
2.变频空调器特点(1)启动后可快速达到设定温度。
变频空调器启动时频率较低压缩机转速较慢，当压缩机启动后利用较高的频率使其转速增加，这样使制冷量在增大的同时缩短室内温度不舒适的时间。
(2)室内温度变化小且稳定。
普通空调器是利用温控器对压缩机进行开/停控制，制冷量调节是通过改变室内风机转速实现的，而压缩机转速并没有变化，因此电功率并没有降低多少。
而变频空调器制冷量小时，压缩机转速降低，所以电功率的消耗大幅度将下降。
当室内达至设定温度后压缩机将保持这转速，使室内温度稳定保持在设定范围内。
(3)空调器运行后振动和噪音小。
变频式空调器在压缩机运行过程中，由于没有频繁的开停机现象，所以不会产生开关的动作声，以及压缩机启停机时发出的气流声和振动声。
变频空调的常见故障原因及解决方法
1、制冷效果差或不制冷
原因：冷媒泄漏、冷凝器脏污、蒸发器结露等。
解决方法：检查冷媒管路是否有泄漏，修复漏点并进行充填；清洁冷凝器表面，确保散热效果良好；清洁蒸发器，确保没有结露问题。
2、电源故障
原因：电源线松动、电源插头损坏、电源开关故障等。
解决方法：检查电源线是否牢固连接，更换损坏的电源插头，修复或更换故障的电源开关。
3、压缩机故障
原因：压缩机运转异常、压缩机电路故障等。
解决方法：检查压缩机运转情况，确保其正常工作；检查压缩机电路，修复或更换故障的部件。
4、风扇故障
原因：室内机或室外机风扇损坏、风扇电机故障等。
解决方法：检查风扇是否正常运转，修复或更换损坏的风扇；检查风扇电机，修复或更换故障的电机。
5、控制系统故障
原因：控制面板故障、传感器故障等。
解决方法：检查控制面板设置是否正确，修复或更换故障的控制面板；检查传感器是否正常工作，修复或更换故障的传感器。
