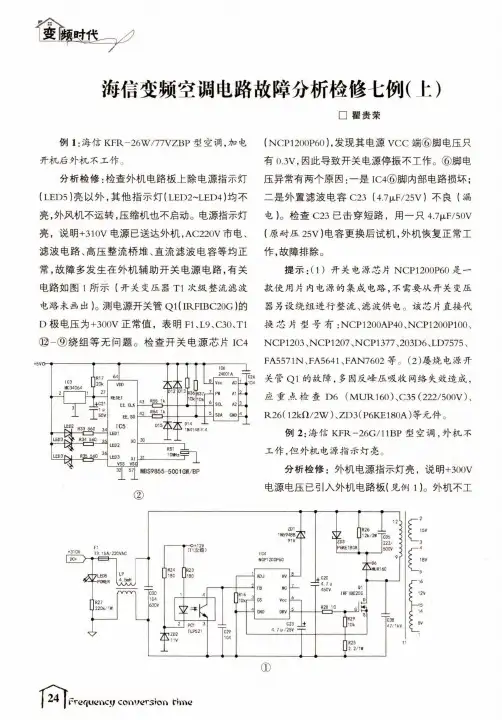

海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。
分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。
电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。
测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。
检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。
⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。
检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。
提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。
该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。
（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。

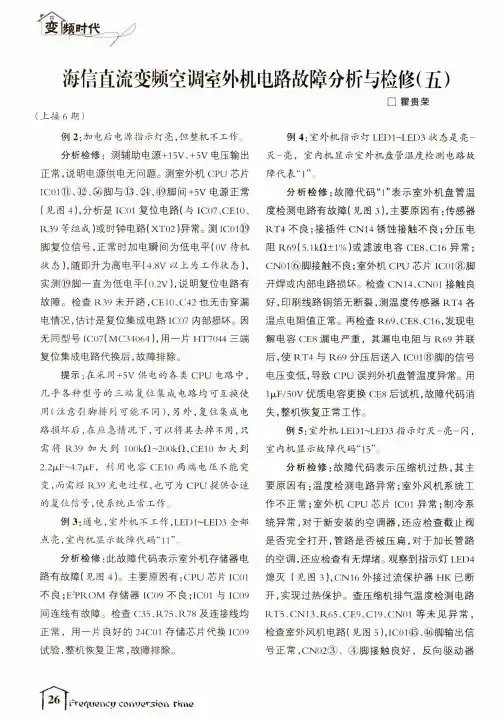

海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。
分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。
测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。
测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。
检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。
因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。
提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。
例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。
分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。
主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。
检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。
例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。
分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。

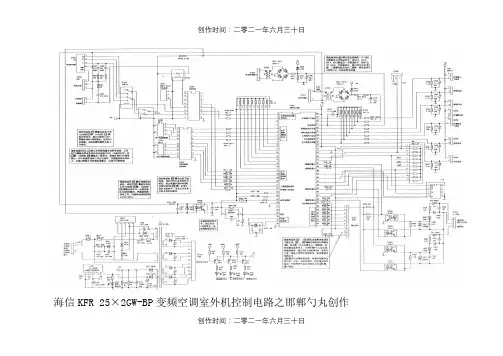

海信KFR 25×2GW-BP变频空调室外机控制电路之邯郸勺丸创作创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日海信kfr-25gw-06bp变频空创作时间：二零二一年六月三十日调器室外机微处置器控制故障现象与判断(1) 插上电源插头, 室内机电源指示灯亮, 如无电源指示, 说明您家的电源有故障或指示等损坏.(2) 有电源指示, 用遥控器按把持键, 信号发射不出去.首先, 检查遥控器内的电池是否有电, 然后检查电池的正负极片触点有无氧化腐蚀, 若上述正常, 检查遥控器内部电路板是否损坏, 可将遥控器靠近一台调幅收音机, 按遥控器键进行干扰试验, 听收音机是否发出有“嘟嘟”声, 有声说明遥控器无故障.(3) 当遥控器确定无故障时, 信号还是发射不出去时, 可用室内机强制运行开关验证, 强制运行时, 室内贯流风机和室外压缩机若运转正常, 制冷效果良好, 则证明空调器室内机红外接收部位有故障.(4) 当你使用的遥控器装上新电池使用不到一个月就不显示时, 可将遥控器的后盖翻开, 用95%的酒精清洗一下电路板和按键触点面导电胶片, 干燥后, 即可排除漏电故障, 遥控器液晶显示缺字也可采纳这种方法.(5) 变频空调器中的温度传感器起着非常重要的作用, 室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器, 高压管路传感器和高压管路传感器, 有的传感器在长期使用后发生阻值变创作时间：二零二一年六月三十日动, 使控制特性改变, (如室内机空气温度传感器阻值变年夜后, 会引起变频器输出频率偏低), 为了保证控制精度, 及其相同的工作特性, 确定传感器故障后, 应换用原型号的产物.(6) 在空调器呈现故障时, 如果鉴别整个控制系统是否有故障, 可将室内机控制器上的开关放在“试运行”挡上, 此时微处置器会向变频器发出一个频率为50Hz的信号, 若此时空调器能运转, 并坚持频率不变工作, 一般认为整个控制系统无年夜问题, 可着重检查各传感器是否完好.如果空调器不能正常运行, 说明控制系统有故障.控制系统检测方法(1) 通信电路在检测通信故障时, 用万用表交流电压档250V测试, 在零线和信号线间如果有电压来回变动且室内机通信指示等继续闪烁, 则标明通信正常, 否则通信电路有故障.(2) 功率模块在检测功率模块故障时, 第一种方法是用万用表二极管档丈量功率模块, “+”极与U、V、W极, 或U、V、W极与“-”极间正向电阻应约为380-450Ω间, 且反向不导通, 否则功率模块有故障；第二种方法是用万用表交流电压档, 丈量功率模块驱动压缩机的电压, 其任意两相间的电压应在0~160V之间而且创作时间：二零二一年六月三十日相等, 否则功率模块损坏.(3) 电抗器：在检测电抗器时, 用万用表R X1档进行丈量, 其绕组电阻值约为1Ω.(4)压缩机在检测压缩机时, 用钳子先拔下U、V、W的导线, 丈量三相间的电压, 若三相间的电压相同, 说明压缩机绕组良好, 否则压缩机绕组有故障.(5) 电解电容变频空调器中有年夜容量的电解电容, 最年夜为2000-4500uF, 即使切断电源仍然会残留有充电电荷, 所以对电解电容器要先用烙铁、插头等物体充沛释放残留电荷.电荷放尽以后, 用指针式万用表RX10K档检测, 指针应是指到0, 然后慢慢退到∞, 否则电解电容器损坏.(6) 传感器如果空调器呈现频率无法升降与呵护性关机等故障, 应首先考虑检查传感器, 年夜大都传感器可以从插座上拔下, 从外表上即可以判断是否损害、断裂、脱胶.用手或温水加热, 用万用表RX100档测其阻值, 看它的阻值是否变动, 无变动则可以判定传感器损坏.创作时间：二零二一年六月三十日。

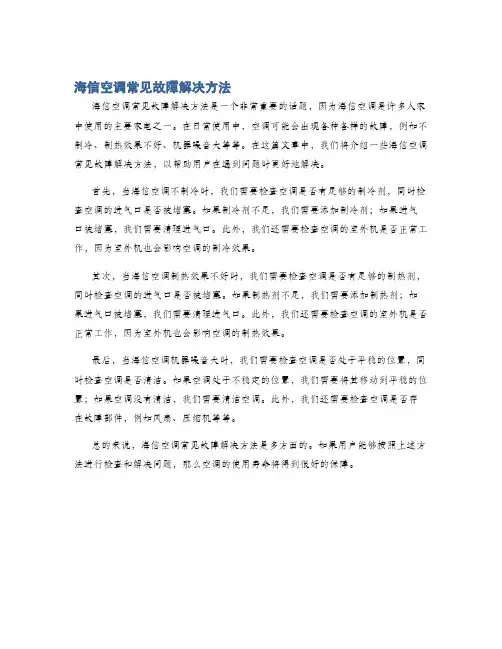

海信空调常见故障解决方法
海信空调常见故障解决方法是一个非常重要的话题，因为海信空调是许多人家中使用的主要家电之一。
在日常使用中，空调可能会出现各种各样的故障，例如不制冷、制热效果不好、机器噪音大等等。
在这篇文章中，我们将介绍一些海信空调常见故障解决方法，以帮助用户在遇到问题时更好地解决。
首先，当海信空调不制冷时，我们需要检查空调是否有足够的制冷剂，同时检查空调的进气口是否被堵塞。
如果制冷剂不足，我们需要添加制冷剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制冷效果。
其次，当海信空调制热效果不好时，我们需要检查空调是否有足够的制热剂，同时检查空调的进气口是否被堵塞。
如果制热剂不足，我们需要添加制热剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制热效果。
最后，当海信空调机器噪音大时，我们需要检查空调是否处于平稳的位置，同时检查空调是否清洁。
如果空调处于不稳定的位置，我们需要将其移动到平稳的位置；如果空调没有清洁，我们需要清洁空调。
此外，我们还需要检查空调是否存在故障部件，例如风扇、压缩机等等。
总的来说，海信空调常见故障解决方法是多方面的。
如果用户能够按照上述方法进行检查和解决问题，那么空调的使用寿命将得到很好的保障。

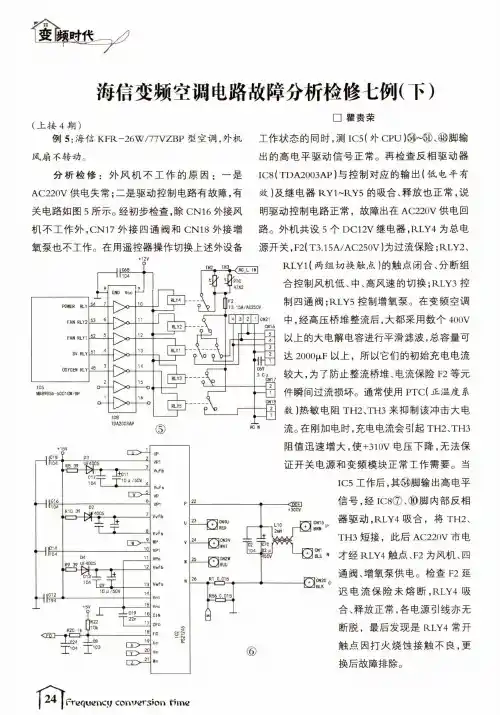

海信变频空调电路故障分析检修七例(下)(上接4期）例5:海信KFR -26W /77VZBP 型空调，外机 风扇不转动。
分析检修：外风机不工作的原因：一是 AC 220V 供电失常；二是驱动控制电路有故障，有 关电路如图5所示。
经初步检查，除C N 16外接风 机不工作外,C N 17外接四通阀和C N 18外接增 氧泵也不工作。
在用遥控器操作切换上述外设备+12V □瞿贵荣工作状态的同时，测IC 5(外C P U )@~@、⑬脚输 出的高电平驱动信号正常。
再检查反相驱动器I C 8 (TDA 2003AP )与控制对应的输出（低电平有 效）及继电器R Y 1~R Y 5的吸合、释放也正常，说 明驱动控制电路正常，故障出在AC 220V 供电回 路。
外机共设5个D C 12V 继电器,RLY 4为总电 源开关,F 2( T 3.15A /AC 250V )为过流保险;RLY 2、RLY 1(两组切换触点）的触点闭合、分断组合控制风机低、中、高风速的切换;RLY 3控制四通阀；RLY 5控制增氧泵。
在变频空调中，经高压桥堆整流后,大都采用数个400V以上的大电解电容进行平滑滤波，总容量可达2000jjl F 以上，所以它们的初始充电电流较大，为了防止整流桥堆、电流保险F 2等元件瞬间过流损坏。
通常使用PTC (正温度系数)热敏电阻T H 2、TH 3来抑制该冲击大电流。
在刚加电时，充电电流会引起TH 2、TH 3阻值迅速增大，使+310V 电压下降，无法保证开关电源和变频模块正常工作需要。
当I C 5工作后，其⑭脚输出高电平信号，经I C 8⑦、⑩脚内部反相器驱动，RLY 4吸合，将T H 2、T H 3短接，此后AC 220V 市电才经RLY 4触点、F 2为风机、四通阀、增氧泵供电。
检查F 2延迟电流保险未熔断，RLY 4吸合、释放正常，各电源引线亦无断脱，最后发现是RLY 4常开触点因打火烧蚀接触不良，更换后故障排除。

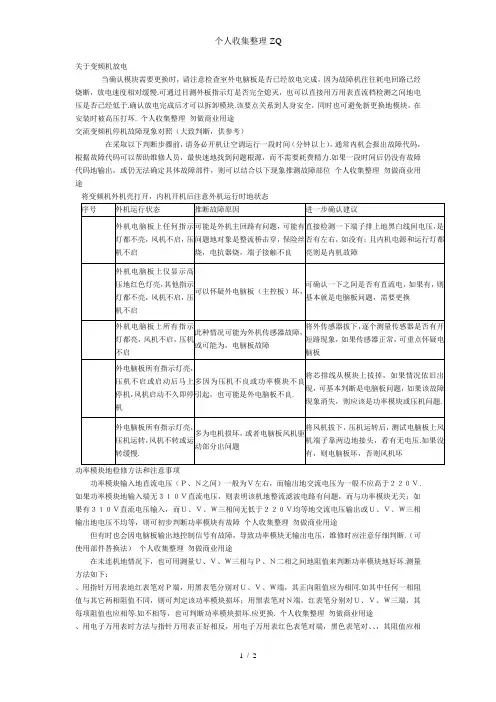

个人收集整理-ZQ关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢.可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测之间地电压是否已经低于.确认放电完成后才可以拆卸模块.该要点关系到人身安全，同时也可避免新更换地模块，在安装时被高压打坏. 个人收集整理勿做商业用途交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速地找到问题根源，而不需要耗费精力.如果一段时间后仍没有故障代码地输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位个人收集整理勿做商业用途将变频机外机壳打开，内机开机后注意外机运行时地状态功率模块地检修方法和注意事项功率模块输入地直流电压（Ｐ、Ｎ之间）一般为Ｖ左右，而输出地交流电压为一般不应高于２２０Ｖ.如果功率模块地输入端无３１０Ｖ直流电压，则表明该机地整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等地交流电压输出或Ｕ、Ｖ、Ｗ三相输出地电压不均等，则可初步判断功率模块有故障个人收集整理勿做商业用途但有时也会因电脑板输出地控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断.（可使用部件替换法）个人收集整理勿做商业用途在未连机地情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间地阻值来判断功率模块地好坏.测量方法如下：、用指针万用表地红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同.如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等.如不相等，也可判断功率模块损坏.应更换. 个人收集整理勿做商业用途、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对端，黑色表笔对、、，其阻值应相个人收集整理-ZQ同.黑色表笔对端，红色表笔对、、，其阻值应相同.个人收集整理勿做商业用途、功率模块地连接线序问题：无论何种型号，普通功率模块基本上具有七个连接点“、、、、、芯连接排、芯连接排（部分机型可能没有）”芯(功率模块带电源开关地没有），维修人员在更换模块前，务必用纸笔记下不同线色对应于哪一个名称地连接点，以便再次连接时可以一一对应不会出现错误，特别提醒，不同地模块七个连接点位置会有很大地差异，切不可只记连线位置！七个点中：“”用来连接直流电正极，在有些模块中也可能标识为“＋”；“”用来连接直流电负极，在有些模块中也可能标识为“”；“、、”为压机线，多数按照“黑白红”地顺序进行连接，但也有很多例外（如变频一拖二），建议按照外机原理图进行连接；“芯连接排”是模块地控制信号线，该线有反正之分，已经通过端子地形状进行限定，安装时应确保插接牢固；“芯连接排”是模块驱动电源，有地机型可能没有，该线也分反正，已经通过端子地形状进行限定，安装时确保插接牢固，请维修人员注意，“、、、、”任意两条线连错，只需要一次开机上电就会造成无法预料地模块损坏. 个人收集整理勿做商业用途注意：更换模块时，切不可将新模块接近有磁体，或用带静电地物体接触模块，特别是信号端子地插口，否则极易引起模块内部击穿.个人收集整理勿做商业用途。
海信变频空调电路部分维修指导(包括功率模块的故障判断)变频机器的故障维修指导关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。
可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。
确认放电完成后才可以拆卸模块。
该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。
交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。
如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1 外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3 外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4 外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。
将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。
