一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。
中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。
本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。
二、实验目的1. 熟悉单片机中断系统的基本概念和原理。
2. 掌握中断源、中断优先级、中断服务程序等基本概念。
3. 学会使用单片机的中断系统实现实时响应外部事件。
4. 培养动手实践能力和问题解决能力。
三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。
（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。
b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的点亮和熄灭情况。
2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的闪烁情况。
3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断和外部中断，设置中断优先级。
c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。
d. 编译程序，下载到单片机实验板上。
单片机中断实验总结单片机中断是单片机系统中一项重要的功能和特性。
通过中断，可以实现对外部事件的实时响应和处理，从而提高系统的实时性和可靠性。
在实验中，我对单片机中断进行了学习和实践，以下是我的实验总结。
在实验中，我首先了解了中断的基本概念和原理。
中断是指在程序执行过程中，由外部事件、硬件设备或软件请求而打断正常执行流程，转去执行与该事件或请求相关的子程序。
中断可以分为外部中断和内部中断。
外部中断是通过硬件引脚与外部设备进行连接并触发的，而内部中断则是由软件内部生成的。
中断的实现需要借助中断控制器，例如常用的单片机8051就内置了中断控制器。
实验中，我使用keil C编译器和STC89C52单片机开发板进行了中断的实现。
编写了一个简单的程序，当外部中断0引脚检测到高电平时，触发外部中断，执行相应的中断服务程序。
在编写程序时，首先定义了中断服务程序的函数原型，然后通过中断向量表将中断服务程序与相应的中断号关联起来。
在主程序中，使用IE寄存器和相应的位操作函数开启了外部中断。
在实验过程中，我遇到了一些问题，并进行了解决。
首先，我发现外部中断引脚的电平触发方式对中断的触发有影响。
通过查阅资料，我了解到外部中断引脚可以选择边沿触发还是电平触发，需要根据实际的需求进行设置。
其次，我发现在中断服务程序中，需要注意中断屏蔽和中断优先级的设置，以免出现中断互相屏蔽的情况。
最后，我发现中断服务程序中的代码需要尽量简洁和高效，以保证中断的响应时间和系统的实时性。
通过实验，我进一步理解了单片机中断的概念和原理，掌握了使用keil C编写中断程序的方法，提高了对单片机系统的认识和理解。
中断在单片机系统中具有重要的作用，可以实现对外部事件的实时响应和处理，从而提高系统的可靠性和实时性。
在今后的学习和实践中，我将进一步深化对中断的理解和应用，并将其应用到更为复杂的系统中。
参考内容：1. 《嵌入式系统原理与开发：使用51单片机和C语言》-程杰2. 《嵌入式系统与单片机原理实验教程》-王刚3. 《单片机原理与应用》-马利民4. STC89C52单片机数据手册5. Keil C51编译器使用手册。

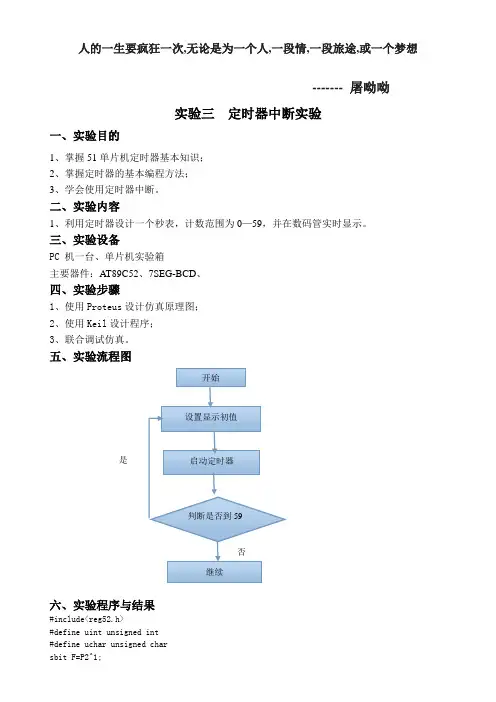

人的一生要疯狂一次,无论是为一个人,一段情,一段旅途,或一个梦想------- 屠呦呦实验三定时器中断实验一、实验目的1、掌握51单片机定时器基本知识；2、掌握定时器的基本编程方法；3、学会使用定时器中断。
二、实验内容1、利用定时器设计一个秒表，计数范围为0—59，并在数码管实时显示。
三、实验设备PC 机一台、单片机实验箱主要器件：AT89C52、7SEG-BCD、四、实验步骤1、使用Proteus设计仿真原理图；2、使用Keil设计程序；3、联合调试仿真。
五、实验流程图六、实验程序与结果#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer1_init(){TMOD=0x10;//将定时器1设置为工作方式1TH1=(65536-6000)/256;//定时器每加一时间为1/fsoc，定时时间为1/500//(1/500)s/(1/3000000)s=6000TL1=(65536-6000)%256;//fsoc=3000000，所以装入16位定时器中值为65536-6000 EA=1;ET1=1;TR1=1;}void main(){timer1_init();while(1);}void timer1() interrupt 3{TH1=(65536-6000)/256;//每次进入中断，重装初值TL1=(65536-6000)%256;F=~F;//每次进入中断P1.1口取反}#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer0_init(){TMOD=0x01;//将定时器0设置为工作方式1TH0=(65536-83)/256;//定时器每加一时间为1/fsoc，定时时间为2Khz,既500us//500us/6us=83.3333TL0=(65536-83)%256;//fsoc=6000000，所以装入16位定时器中值为65536-83EA=1;ET0=1;TR0=1;}void main(){timer0_init();while(1);}void timer0() interrupt 1{TH0=(65536-83)/256;//每次进入中断，重装初值TL0=(65536-83)%256;F=~F;//每次进入中断P1.1口取反，表示定时时间到}#include<reg51.h> // 包含51单片机寄存器定义的头文件#define seg_data P1#define seg_data2 P3#define uint unsigned intsbit D1=P2^0; //将D1位定义为P2.0引脚uint counter=0;unsigned int unit=0,decade=0,avs=0;//time=0;/************************************************************** 函数功能：主函数**************************************************************/ void main(void){uint time,time1,temp1,temp2,temp3;seg_data=0;seg_data2=0;TMOD=0x11; //使用定时器T0的模式2TH0=0xFC; //定时器T0的高8位赋初值 1000-500TL0=0x18; //定时器T0的低8位赋初值TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值EA=1; //开总中断ET0=1; //定时器T0中断允许ET1=1;TR0=1; //启动定时器T0TR1=1;while(1)//无限循环等待中断{temp1=(decade&0x0F)<<4;temp2=unit&0x0F;time=temp2|temp1;seg_data=time;temp3=avs&0x0F;time1=temp3;seg_data2=time1;}}{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反TH0=0xFF; //定时器T0的高8位赋初值 1000-500TL0=0x06; //定时器T0的低8位赋初值}void Time1(void) interrupt 3{counter++;if(counter>19){unit++;counter=0;}if(unit>9){decade++;unit=0;}if(decade>5){avs++;decade=0;}if(avs>9){avs=0;}TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值TF1=0;}七、实验心得通过本次课程设计使我感受到它是一门综合性、实践性较强的课程，使我体会到要想综合运用所学的理论知识，提高我的设计能力，必须增加实际操作的环节。
单片机原理中断实验一、实验前准备1. 实验目的：本实验旨在通过学习和实践，掌握单片机原理中断的基本概念和工作原理，并能灵活运用中断技术解决实际问题。
2. 实验器材：- STC89C52单片机开发板- LED灯- 电阻、电容等基本电子元器件- 连接线3. 实验原理：单片机原理中断实验是通过将外部事件（如按键按下、定时器溢出等）与单片机的中断系统相连，实现对外部事件的即时响应和处理。
单片机的中断系统可以在常规程序运行的过程中接收和响应中断请求，提高系统的实时性和可靠性。
4. 实验步骤：- 首先，将开发板上的LED灯与单片机相连。
- 将外部事件（例如，按键）与单片机的中断引脚相连。
- 对中断相关的寄存器进行初始化设置。
- 编写相应的中断服务程序。
- 在主程序中编写相应的处理代码。
二、实验过程以按键中断为例，以下为实验过程的详细步骤：1. 硬件连接：将按键连接到单片机的外部中断引脚上，同时将LED灯连接到单片机的IO口上，以实现按键按下时LED灯的亮灭。
2. 寄存器设置：通过编程设置单片机的寄存器，使其能够正确地接收和响应外部中断请求。
具体的设置包括中断使能、中断触发方式、中断优先级等。
3. 中断服务程序编写：根据实际需求，编写相应的中断服务程序。
在按键中断的情况下，可以编写一个简单的中断服务程序，通过判断按键的状态来控制LED灯的亮灭。
4. 主程序编写：在主程序中，编写相应的处理代码。
在按键中断的情况下，可以编写一个循环程序，不断检测按键的状态，并根据按键状态控制LED灯的亮灭。
三、实验结果经过实验验证，成功利用中断技术实现了按键按下时LED灯的亮灭，实现了对外部事件（按键）的即时响应和处理。
实验结果表明单片机中断技术在提高系统的实时性和可靠性方面具有重要作用。
四、实验总结通过本次实验，我对单片机原理中断有了更深入的了解。
掌握了中断系统的基本原理和工作方式，并成功运用中断技术解决实际问题。
在今后的学习和实践中，我将进一步熟悉和应用中断技术，不断提高自己的技术水平。

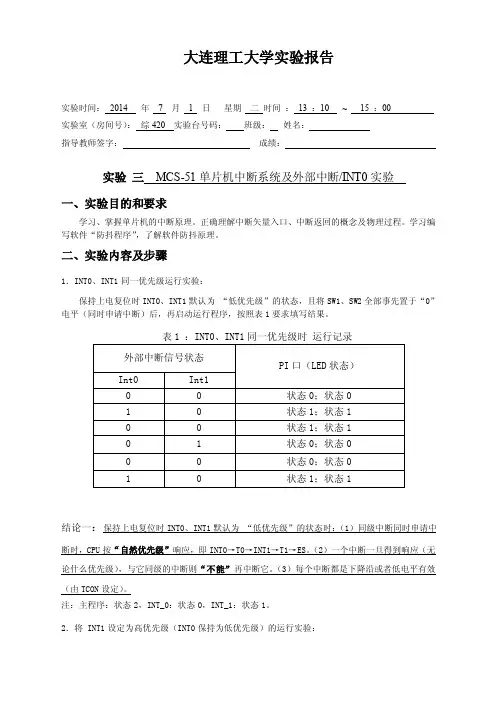

大连理工大学实验报告实验时间：2014 年7 月 1 日星期二时间：13 ：10 ~ 15 ：00实验室（房间号）：综420 实验台号码：班级：姓名：指导教师签字：成绩：实验三MCS-51单片机中断系统及外部中断/INT0实验一、实验目的和要求学习、掌握单片机的中断原理。
正确理解中断矢量入口、中断返回的概念及物理过程。
学习编写软件“防抖程序”，了解软件防抖原理。
二、实验内容及步骤1．INT0、INT1同一优先级运行实验：保持上电复位时INT0、INT1默认为“低优先级”的状态，且将SW1、SW2全部事先置于“0”电平（同时申请中断）后，再启动运行程序，按照表1要求填写结果。
表1 ：INT0、INT1同一优先级时运行记录外部中断信号状态PI口（LED状态）Int0 Int10 0 状态0；状态01 0 状态1；状态10 0 状态1；状态10 1 状态0；状态00 0 状态0；状态01 0 状态1；状态1结论一：保持上电复位时INT0、INT1默认为“低优先级”的状态时：（1）同级中断同时申请中断时，CPU按“自然优先级”响应，即INT0→T0→INT1→T1→ES。
（2）一个中断一旦得到响应（无论什么优先级），与它同级的中断则“不能”再中断它。
（3）每个中断都是下降沿或者低电平有效（由TCON设定）。
注：主程序：状态2，INT_0：状态0，INT_1：状态1。
2．将 INT1设定为高优先级（INT0保持为低优先级）的运行实验：在程序中使用指令将INT1设定为“高优先级”状态，按照表2内容填写结果。
表2：INT1为高优先级(int0保持为低优先级)时运行状态记录外部中断信号状态（请按顺序操作并填写）PI口（LED状态）Int0 Int11 1 状态2；状态21 0 状态1；状态10 0 状态1；状态10 1 状态0；状态01 1 状态2；状态20 1 状态0；状态00 0 状态1；状态10 1 状态0；状态0结论二：将 INT1设定为高优先级（INT0保持为低优先级）时：（1）低优先级的中断响应在执行时“可被”高优先级中断所中断。

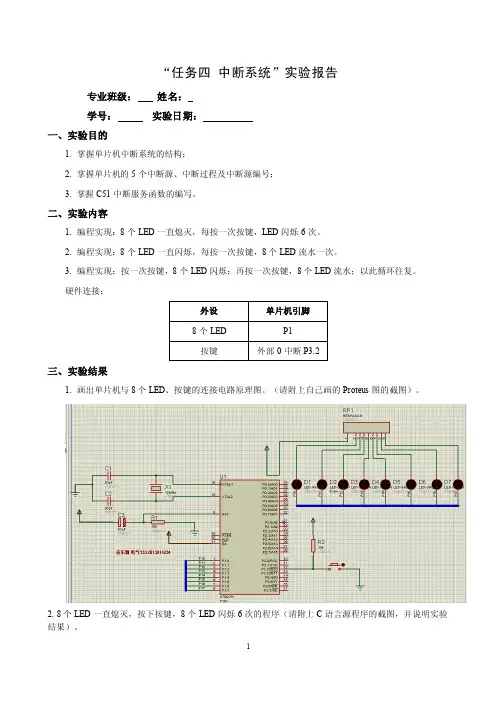

1“任务四 中断系统”实验报告专业班级： 姓名：学号： 实验日期：一、实验目的1. 掌握单片机中断系统的结构；2. 掌握单片机的5个中断源、中断过程及中断源编号；3. 掌握C51中断服务函数的编写。
二、实验内容1. 编程实现：8个LED 一直熄灭，每按一次按键，LED 闪烁6次。
2. 编程实现：8个LED 一直闪烁，每按一次按键，8个LED 流水一次。
3. 编程实现：按一次按键，8个LED 闪烁；再按一次按键，8个LED 流水；以此循环往复。
硬件连接：外设 单片机引脚8个LED P1按键外部0中断P3.2三、实验结果1. 画出单片机与8个LED 、按键的连接电路原理图。
（请附上自己画的Proteus 图的截图）。
2. 8个LED 一直熄灭，按下按键，8个LED 闪烁6次的程序（请附上C 语言源程序的截图，并说明实验结果）。
刚开始led熄灭，按一下按钮后led闪烁六次后熄灭。
3. 8个LED一直闪烁，按下按键，8个LED流水1次的程序（请附上C语言源程序的截图，并说明实验结果）。
刚开始时led不停闪烁，按一次按钮后流水一次，之后又开始闪烁。
4.按一次按键，8个LED闪烁；再按一次按键，8个LED流水的程序（请附上C语言源程序的截图，并说明实验结果）。
刚开始led在不停闪烁，按一次键后变成流水，再按一次可以变成闪烁。
四、实验思考题1.实验内容1中如果将按键接到外部1中断P3.3引脚，程序应该如何修改？请说明原因。
因为按键连接端口改变了，外部0中断变为外部1中断，所以要将IT0，EX0，()interrupt 0改为IT1,EX1,()interrupt 2。
2. MCS-51单片机的5个中断源分别是什么？它们的入口地址分别是多少？C51语言中中断源编号分别是多少？中断的优先级顺序是什么？两个外部中断源：外部中断0（0003H），外部中断1（0013H）；三个内部中断源：定时器/计数器0中断（000BH），定时器/计数器1中断（001BH），串行中断（0023H）。
单片机的中断实验报告单片机的中断实验报告引言：单片机是现代电子技术中的一种重要组成部分，广泛应用于各种电子设备中。
中断是单片机中的一种重要功能，能够提高系统的响应速度和实时性。
本实验旨在通过对单片机的中断功能进行实验，深入了解中断的原理和应用。
一、实验目的本实验旨在通过对单片机的中断功能进行实验，掌握中断的原理和应用，提高对单片机的理解和应用能力。
二、实验器材和材料1. 单片机开发板2. 电脑3. USB数据线4. LED灯5. 电阻、电容等元件三、实验原理中断是单片机中的一种重要功能，当某个事件发生时，单片机可以立即中断当前程序的执行，转而执行中断服务程序，处理该事件。
中断可以分为外部中断和内部中断两种类型。
外部中断由外部设备触发，如按键、传感器等；内部中断由单片机内部的某个模块触发，如定时器溢出、串口接收等。
四、实验步骤1. 连接单片机开发板和电脑，并通过USB数据线进行通信。
2. 在开发环境中编写中断服务程序，实现对外部中断的响应。
3. 将LED灯连接到开发板的某个IO口，并设置为输入模式。
4. 在主程序中配置外部中断的触发条件和中断服务程序。
5. 运行程序，触发外部中断，观察LED灯的亮灭情况。
五、实验结果与分析经过实验，我们成功实现了对外部中断的响应，并观察到LED灯在中断触发时的亮灭情况。
通过实验结果的分析，我们可以得出以下结论：1. 外部中断可以有效地提高系统的响应速度和实时性，特别适用于需要及时处理外部事件的应用场景。
2. 中断服务程序的编写和配置是实现中断功能的关键，需要充分理解中断的原理和编程方法。
3. 在实际应用中，需要根据具体的需求和硬件条件来选择合适的中断触发条件和中断服务程序。
六、实验总结通过本次实验，我们深入了解了单片机的中断功能，并通过实际操作掌握了中断的原理和应用方法。
中断作为一种重要的系统功能，可以提高系统的响应速度和实时性，广泛应用于各种电子设备中。
在今后的学习和工作中，我们将进一步探索中断的应用领域，并不断提高自己的单片机编程能力。

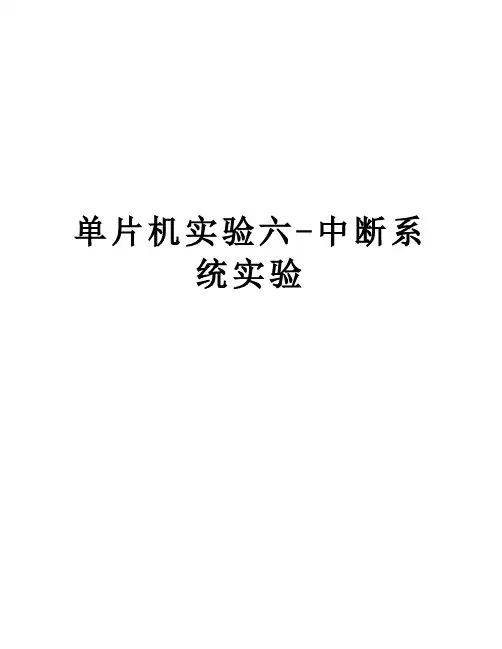

单片机实验六-中断系统实验信息工程系实验报告课程名称：单片微型计算机与接口技术实验项目名称：实验六中断系统实验2013-12-02班级：电信*** 姓名：*** 学号：110706实验目的:熟悉keil仿真软件、proteus仿真软件的使用和单片机外部中断的使用。
了解并熟悉51单片机中中断的概念，中断处理系统的工作原理。
理解51单片机中断管理系统处理五种中断源，特别是对外部中断的设置与控制方法。
熟悉中断处理特别是外部中断处理的过程，掌握中断处理子程序的书写格式和使用方法。
实验原理：现代的计算机都具有实时处理功能，能对外部发生的事件如人工干预、外部事件及意外故障做出及时的响应或处理，这是依靠计算机的中断系统来实现的。
51单片机内部有一个中断管理系统，它能对内部的定时器事件、串行通信的发送和接收事件及外部事件（如键盘按键动作）等进行自动的检测判断，当有某个事件产生时，中断管理系统会置位相应标志通知CPU，请求CPU迅速去处理。
CPU检测到某个标志时，会停止当前正在处理的程序流程，转去处理所发生的事件（针对发生的事件，调用某一特定的函数，称为该事件的中断服务函数），处理完以后，再回到原来被中断的地方，继续执行原来的程序。
MCS －51单片机最典型的有5个中断源（外部中断0、1，内部定时器中断0、1，串口中断），具有两个中断优先级。
两个外部中断：（P3.2 — INT0、P3.3 — INT1）上输入的外部中断源，低电平或负跳变有效，置位TCON 中的IE0和IE1中断请求标志位。
通过外部中断源触发方式控制位IT 可以使外部中断为电平触发方式（=0）或边沿触发方式（=1）。
另外控制中断允许寄存器IE 可以开放中断。
使用MCS －51的中断，要为使用到的中断源编写中断服务程序。
C51为中断服务程序的编写提供了方便的方法。
C51的中断服务程序是一种特殊的函数，它的说明形式为：void 函数名(void) interrupt n using m 外部内部外部内部 内源允总允允许中断中断优中中高优中断中断低优中断中断T —INT IN 查询{ 函数体语句 }这里，interrupt和using是为编写C51中断服务程序而引入的关键字，interrupt表示该函数是一个中断服务函数，interrupt后的整数n表示该中断服务函数是对应哪一个中断源。
