3.2.3常规地层测试施工一、地层测试施工步骤〔一〕常规钻杆测试1．下测试管柱下管柱前要先对井下压力记录仪和温度计进行检查。
装好压力卡片，上满时钟，划好基线，证实时钟正常运转后再装入托筒内。
在测试管柱下井的过程中操作要平稳，不允许猛刹猛放，比平常下钻速度要慢，一般单根为40根/h，立柱或双根30柱/h，要保证管柱的密封。
如果有遇阻现象，立即上提管柱，再慢慢下放，直至不遇阻为止。
这是因为当遇阻时多流测试器处于压缩状态，很可能翻开测试阀，所以要立即上提管柱。
下钻过程中要始终注意观察环空返出液体情况有无变化及测试管柱内是否有气体溢出。
套管环空不返液体和测试管柱内出气严重是测试管窜漏的显示，一旦发现应立即起钻查明原因再下。
要记录测试器以下工具的重量、慢慢上提和慢慢下放整个管柱的重量，便于核算“自由点〞。
自由点是指上提测试管柱时指重表上“悬重〞不增加的那个读数，可通过理论计算得出。
2．装地面流程控制装置下测试管柱至最后一个单根之前，将投杆器、控制头、活动管汇接在单根上，再与测试管柱连接。
下至预定井深或井底后，上提1-2m，将活动管汇与钻台管汇连接好，钻台管汇与显示头、防喷管线连接好，并检查所有管汇、别离器、计量装置上的每个阀门，保证处于工作状态。
3．进行封隔器坐封计算靠上提、下放测试管柱来操作和控制坐封时，计算理论“自由点〞悬重；对于膨胀式封隔器测试系统，那么计算旋转钻具的时间。
4．坐封封隔器测试管柱下至设计深度时坐封封隔器。
封隔器坐封后，应密切观察环空液面变化。
假设液面迅速下降，说明坐封不平，应立即上提管柱关闭测试阀，环空灌钻井液或压井液，查明原因并排除后再下测试管柱，重新坐封。
5．开井流动及关井测压封隔器坐封后，即可承受上方管柱的重量，并加到多流测试器上。
延时一段时间之后，管柱突然下落25.4mm，测试阀翻开，地层液体经筛管和测试器流入油管内，实现开井流动测试。
从测试管汇泡头处可观察到开井显示，只要被测试层不是干层，都能见到气泡由小到大。
一、地层测试管柱不同的测试工具，按不同的形式连接，就可以组成不同的测试管柱，以满足不同井的测试要求。

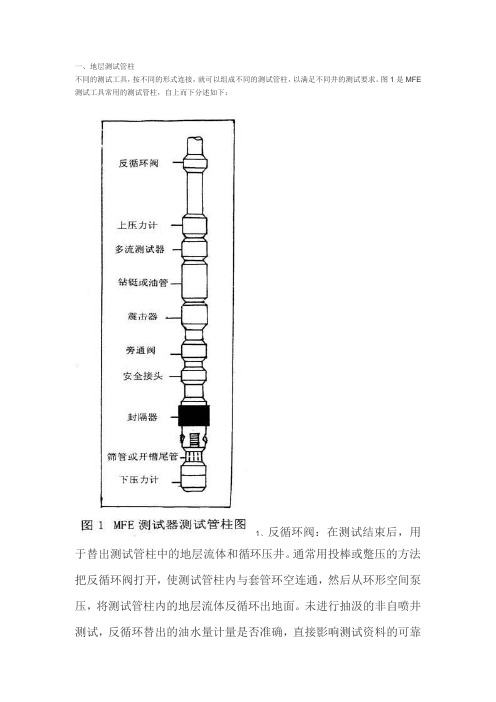

图1是MFE 测试工具常用的测试管柱，自上而下分述如下：1、反循环阀：在测试结束后，用于替出测试管柱中的地层流体和循环压井。
通常用投棒或蹩压的方法把反循环阀打开，使测试管柱内与套管环空连通，然后从环形空间泵压，将测试管柱内的地层流体反循环出地面。
未进行抽汲的非自喷井测试，反循环替出的油水量计量是否准确，直接影响测试资料的可靠2、上压力计：上压力计安装在多流测试器的上部，也叫监漏压力计，主要用于监测测试管柱的漏失情况，记录各次开井流动时的压力变化。
在测试工具下井时和测试时的关井期间，若测试管柱不漏失，上压力计记录的应是一条水平的直线。
3、多流测试器（MFE）：是该类测试工具的关键部件，所以也叫MFE，由换位机构、延时机构的取样机构组成。
它借助于测试管柱的上、下运动来打开或关闭的。
测试工具下井时，MFE是关闭的。
终流动结束，在解封后起测试管柱时，取样机构自动关闭，取得地层条件下的流体样品。
4、震击器：当测试管柱下部的筛管或封隔器遇卡时，上提管柱施加一定拉力，可使震击器产生一个强烈的震击力而具有解卡的功能。
5、旁通阀：旁通阀主要有两个作用，一是在测试管柱在井眼中起下遇到缩径井段时，压井液可从封隔器芯轴内孔经旁通阀的孔流过，使测试管柱顺利起下；二是测试结束时，旁通阀打开，使封隔器上下方压力平衡，便于封隔器解封。
6、安全接头：安全接头是一种安全保护装置，在封隔器及其以下工具遇卡后，用震击器也无法解卡时，可反转测试管柱，从安全接头反扣粗牙螺纹处倒开，把安全接头以上的工具和管柱取出。
7、封隔器：封隔器起着把测试层与其他层段以及钻井液或压井液隔离开来的作用。
封隔器的橡胶筒受到压缩负荷后可以胀大，也可以通过向筒内充入液体而膨胀，然后与套管或井壁贴紧，起到密封和隔离8、筛管或开槽尾管：是地层流体进入测试管柱内的入口通道。
地层测试器原理及适应性评价摘要：介绍了常用地层测试器结构原理、技术特点，并结合各测试器性能，对其适用井况进行分析评价，为不同井况测试施工选择工具提供重要的技术手段。
关键词：地层测试器结构原理适用井况Abstract: the article introduces the common formation testing the structure principle, technical characteristics, and combined with the performance of each test, applicable to the well conditions for analysis and evaluation, in different Wells for test selection tool construction to provide important technical means.Keywords: formation testing the structure principles apply well conditions地层测试器在陆上石油勘探开发中应用十分广泛，利用管柱将地层测试器送到待测层位，坐封封隔器，使被测地层与环空液体隔离，然后操作管柱或对环空加压，按设计开启和关闭井下测试阀，使地层流体流入管柱内，记录井下压力和温度；按测试要求多次开关测试阀，录取相关数据采集地层流体样品，测试结束后解封起管。
1 提放式地层测试器1.1 MFE地层测试器MFE（multi-flow evaluator）地层测试器是80年代初期从美国江斯顿公司引进的，具有便于维护保养，使用成本低的优点。
该工具非常适合某油田试油井况（大部分油层较浅，产量较低，地层处于正常压力系统范围），历年的测试一次率均在90%以上，因此至今仍为试油测试的主导工具。
其开关阀属于塞阀结构，借助管柱的上、下运动来控制阀的开关。
地层测试管柱（Formation Test Stings）
不同的测试工具，按不同的形式连接，就可以组成不同的测试管柱，以满足不同井的测试要求。
下图是MFE测试工具常用的测试管柱，自上而下分述如下：
1、反循环阀（reversing valve）：在测试结束后，用于替出测试管柱中的地层流体和循环压井。
通常用投棒或蹩压的方法把反循环阀打开，使测试管柱内与套管环空连通，然后从环形空间泵压，将测试管柱内的地层流体反循环出地面。
未进行抽汲的非自喷井测试，反循环替出的油水量计量是否准确，直接影响测试资料的可靠性。
2、上压力计（upper gauge）：上压力计安装在多流测试器的上部，也叫监漏压力计，主要用于监测测试管柱的漏失情况，记录各次开井流动时的压力变化。
在测试工具下井时和测试时的关井期间，若测试管柱不漏失，上压力计记录的应是一条水平的直线。
3、多流测试器（Multi-Flow Evaluator）：是该类测试工具的关键部件，所以也叫MFE，由换位机构、延时机构的取样机构组成。
它借助于测试管柱的上、下运动来打开或关闭的。
测试工具下井时，MFE是关闭的。
终流动结束，在解封后起测试管柱时，取样机构自动关闭，取得地层条件下的流体样品。
4、震击器（shock sub）：当测试管柱下部的筛管或封隔器遇卡时，上提管柱施加一定拉力，可使震击器产生一个强烈的震击力而具有解卡的功能。
5、旁通阀(bypass valve)：旁通阀主要有两个作用，一是在测试管柱在井眼中起下遇到缩径井段时，压井液可从封隔器芯轴内孔经旁通阀的孔流过，使测试管柱顺利起下；二是测试结束时，旁通阀打开，使封隔器上下方压力平衡，便于封隔器解封。
6、安全接头(safety sub)：安全接头是一种安全保护装置，在封隔器及其以下工具遇卡后，用震击器也无法解卡时，可反转测试管柱，从安全接头反扣粗牙螺纹处倒开，把安全接头以上的工具和管柱取出。
7、封隔器(packer)：封隔器起着把测试层与其他层段以及钻井液或压井液隔离开来的作用。
封隔器的橡胶筒受到压缩负荷后可以胀大，也可以通过向筒内充入液体而膨胀，然后与套管或井壁贴紧，起到密封和隔离作用。
8、筛管或开槽尾管(screen pipe or slotted liner)：是地层流体进入测试管柱内的入口通道。
筛管钻有孔，开槽尾管开有槽，其里面还有钻有孔的过滤管。
孔和槽的尺寸较小，一般情况下能阻止流体中携带的泥饼或岩屑颗粒进入工具，以免堵塞测试阀、工具芯轴孔道等。
9、下压力计(lower gauge)：用于测量开井流动压力和关井恢复压力，可对其进行测试资料处理，计算油层参数。
一般要下两支压力计，其中一支的传压孔与测试管柱内部相通，所以叫内压力计；另一支压力计的传压孔直接与测试层相通，叫外压力计。
