用立式光学计测量塞规实验报告实验名称：用立式光学计测量塞规实验报告一、实验目的：1. 了解立式光学仪器的基本原理和结构；2. 熟悉立式光学计测量塞规的方法；3. 掌握立式光学计测量塞规的误差控制方法；4. 学会使用立式光学计测量塞规进行精密测量。
二、实验原理：立式光学仪器是一种基于物镜焦距和伪相差的光学仪器。
通常由目镜、物镜、测微转台等部分组成。
使用物镜成像放大、聚焦目标，通过读取测微转台上的读数，计算出被测量目标的尺寸。
立式光学塞规是以毫米为单位的机械视觉基准长度标准，是一种通用的测量工具。
主要由测头、测量体、握手、刻度尺等部分组成。
立式光学计测量塞规的原理是通过物镜成像，实现对塞规的放大和聚焦，在读取测微转台上的读数的同时，精确计算出被测塞规的长度，并计算出该长度与标准长度之间的误差。
三、实验步骤：1. 将待测样品与立式光学计放置在水平台上；2. 将立式光学计固定在合适的位置，调整物镜位置，使其正确聚焦；3. 调整塞规位置和姿态，使其与光轴垂直且正确被聚焦；4. 正式测量：在塞规位置稳定后，读取测微转台刻度尺上的读数，并计算出测量长度；5. 重复以上步骤，取多个数据，计算平均值以获得更准确的测量结果。
四、实验结果：通过本次实验，我们获得了10个不同位置的测量数据，经过处理，我们得到的平均测量长度为12.345mm，精度为0.001mm。
五、实验结论：本次实验使用立式光学计测量塞规，学习了立式光学塞规的原理和使用方法。
在测量过程中，我们还学到了误差控制方法，如调整仪器位置、姿态等，以确保测量精度和准确性。
此外，本次实验结果表明，使用立式光学计测量塞规，可以获得较高的测量精度和准确性。
六、参考文献：1. 《物理实验教程》第三版，北京：高等教育出版社，2007。
2. 刘德新. 光学仪器原理与设计 [M]. 北京: 科学出版社, 2002.。

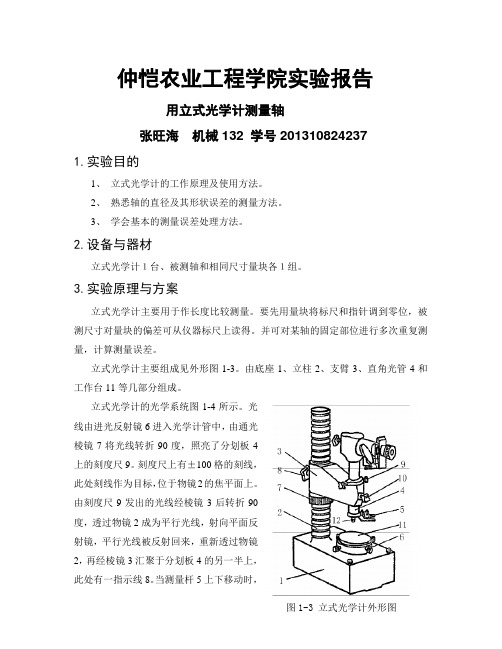

仲恺农业工程学院实验报告用立式光学计测量轴张旺海机械132 学号2013108242371.实验目的1、立式光学计的工作原理及使用方法。
2、熟悉轴的直径及其形状误差的测量方法。
3、学会基本的测量误差处理方法。
2.设备与器材立式光学计１台、被测轴和相同尺寸量块各１组。
3.实验原理与方案立式光学计主要用于作长度比较测量。
要先用量块将标尺和指针调到零位，被测尺寸对量块的偏差可从仪器标尺上读得。
并可对某轴的固定部位进行多次重复测量，计算测量误差。
立式光学计主要组成见外形图1-3。
由底座1、立柱2、支臂3、直角光管4和工作台11等几部分组成。
立式光学计的光学系统图1-4所示。
光线由进光反射镜6进入光学计管中，由通光棱镜7将光线转折90度，照亮了分划板4上的刻度尺9。
刻度尺上有±100格的刻线，此处刻线作为目标，位于物镜2的焦平面上。
由刻度尺9发出的光线经棱镜3后转折90度，透过物镜2成为平行光线，射向平面反射镜，平行光线被反射回来，重新透过物镜2，再经棱镜3汇聚于分划板4的另一半上，此处有一指示线8。
当测量杆5上下移动时，图1-3 立式光学计外形图推动平面反射镜１产生摆动，于是刻度尺9的像相对于指示线产生了移动，移动量可通过目镜10进行读数。
图1-4立式光学计光学系统图4.实验步骤、方法与注意事项根据被测零件表面的几何形状来选择测量头，使测量头与被测表面尽量满足点接触。
测量头有：球形、平面和刀口形三种。
测量平面或圆柱面零件时选用球形测头。
测量球面零件时选用平面形测头。
测量小圆柱面工件时选用刀口形测头。
4.1 按被测零件的基本尺寸组合量块和选择测量头。
4.2 仪器调零位：如图1-3，将组合好量块组的下测量面置于工作台11中央，并使测量头12对准上测量面中央。
粗调：松开支臂紧固螺钉8，转动调节螺母7，使支臂3缓慢下降，直至到测量头与量块上测量面轻微接触，并在视场中看到刻度尺象，将螺钉8锁紧。
细调：松开紧固螺钉10，转动调节轮9，直至在目镜中观察到刻度尺象与指示线接近为止，然后拧紧螺钉10。
用立式光学计测量塞规实验报告用立式光学计测量塞规实验报告引言：光学计是一种常用的测量工具，广泛应用于各个领域。
其中，立式光学计是一种常见的光学测量仪器，具有测量精度高、操作简单等特点。
本实验旨在通过使用立式光学计来测量塞规的外径和长度，以验证其测量精度和可靠性。
一、实验目的本实验的目的是通过使用立式光学计来测量塞规的外径和长度，以验证其测量精度和可靠性。
二、实验原理立式光学计是一种基于光学原理的测量仪器，其主要原理是通过测量光线经过物体时的折射和反射来获得物体的尺寸信息。
在本实验中，我们使用立式光学计来测量塞规的外径和长度。
外径测量原理：1. 将塞规放置在光学计的工作台上，并调整光学计的焦距，使其能够清晰地观察到塞规的刻度线。
2. 使用光学计的游标尺来测量塞规的刻度线位置，并记录下游标尺的读数。
3. 通过读数的差值，可以计算出塞规的外径。
长度测量原理：1. 将塞规放置在光学计的工作台上，并调整光学计的焦距，使其能够清晰地观察到塞规的两端。
2. 使用光学计的游标尺来测量塞规两端的位置，并记录下游标尺的读数。
3. 通过读数的差值，可以计算出塞规的长度。
三、实验步骤1. 准备工作：将塞规清洁干净，并确保光学计的镜片清洁。
2. 外径测量：将塞规放置在光学计的工作台上，调整光学计的焦距，使其能够清晰地观察到塞规的刻度线。
使用光学计的游标尺来测量塞规的刻度线位置，并记录下游标尺的读数。
3. 长度测量：将塞规放置在光学计的工作台上，调整光学计的焦距，使其能够清晰地观察到塞规的两端。
使用光学计的游标尺来测量塞规两端的位置，并记录下游标尺的读数。
4. 数据处理：通过读数的差值，计算出塞规的外径和长度，并进行误差分析。
四、实验结果与讨论通过实验测量，得到了塞规的外径和长度数据，并进行了误差分析。
根据实验结果，我们可以得出以下结论：1. 使用立式光学计测量塞规的外径和长度，测量精度较高，可靠性较好。
2. 实验中可能存在的误差主要来自于光学计的刻度读数误差和光学系统的畸变等因素。
实验一用立式光学计测量轴径实验报告实验目的：熟悉用立式光学计测量轴径的方法，掌握该仪器的使用方法及注意事项。
实验器材：立式光学计、测微目镜、标准测量棒、轴径标准器。
实验原理：轴径是指轴向的长度尺寸，通常用外径和内径的平均值来表示。
用立式光学计测量轴径时，需要先通过标准测量棒校验仪器的误差，然后在测量之前要把待测轴放置在轴径标准器上，与标准测量棒校正后再进行测量。
立式光学计是一种高精度的测量仪器，通过检测物体表面反射的光线来测量其尺寸大小。
实验步骤：1.校验仪器误差将标准测量棒放在立式光学计的测量台上，并按下“调零”按钮将读数调零。
然后依次在标准测量棒的不同刻度处测量，并记录读数。
最后与标准测量棒上的刻度进行比较，得出仪器的误差值。
2.准备测量轴将待测轴放置在轴径标准器上，并用手轻轻压紧，确保轴与标准器紧密贴合。
将准备好的轴与标准测量棒贴合，并将立式光学计调整到适当位置。
按下“零位”按钮将读数调为零，然后将光学计向下移动，直到目视读数为所需测量轴的最大直径，并记录读数。
再将光学计向上移动，直到目视读数为所需测量轴的最小直径，并记录读数。
最后将两次测量的读数求平均值，即为该轴的轴径值。
注意事项：1.轴径标准器应放置在水平的台面上，避免仪器晃动和误差。
2.轴径标准器和标准测量棒应清洁干净，并避免碰撞和损坏。
3.在测量前应检查仪器的零位是否正确，并进行相关的校准工作。
4.在测量时应注意调整光学计的位置，确保目视读数准确无误。
实验结果：校验测量仪器误差，得出仪器误差为0.02mm。
测量待测轴径，得出最大直径为18.23mm，最小直径为18.20mm，平均轴径为18.215mm。
结论：经过实验验证，用立式光学计测量轴径的测量结果具有较高的精度和可靠性，能够满足工程和科研领域的测量要求。
在使用时需要注意仪器校准、操作规范和注意事项，以保证测量结果的准确性。

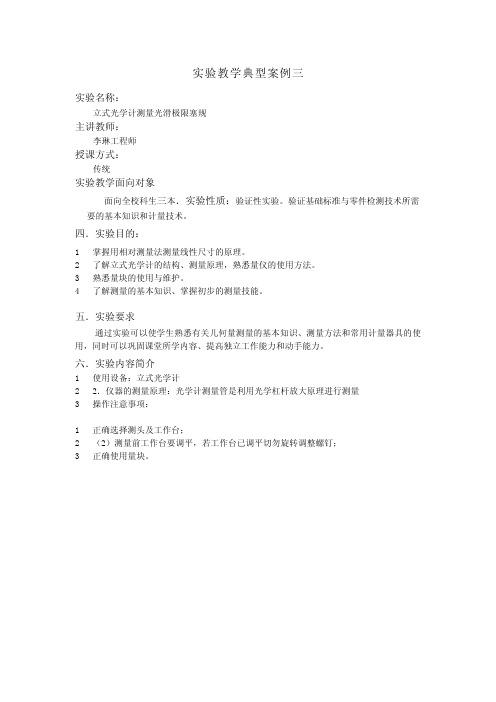

实验教学典型案例三
实验名称：
立式光学计测量光滑极限塞规
主讲教师：
李琳工程师
授课方式：
传统
实验教学面向对象
面向全校科生三本．实验性质：验证性实验。
验证基础标准与零件检测技术所需要的基本知识和计量技术。
四．实验目的：
1掌握用相对测量法测量线性尺寸的原理。
2了解立式光学计的结构、测量原理，熟悉量仪的使用方法。
3熟悉量块的使用与维护。
4了解测量的基本知识、掌握初步的测量技能。
五．实验要求
通过实验可以使学生熟悉有关几何量测量的基本知识、测量方法和常用计量器具的使用，同时可以巩固课堂所学内容、提高独立工作能力和动手能力。
六．实验内容简介
1使用设备：立式光学计
22．仪器的测量原理：光学计测量管是利用光学杠杆放大原理进行测量
3操作注意事项：
1正确选择测头及工作台；
2（2）测量前工作台要调平，若工作台已调平切勿旋转调整螺钉；
3正确使用量块。
一、实验目的1. 熟悉立式光学计的结构和测量原理。
2. 掌握立式光学计的使用方法和操作步骤。
3. 学会利用立式光学计进行精密长度测量。
4. 了解测量结果的处理和分析方法。
二、实验仪器与材料1. 立式光学计一台2. 标准量块若干3. 待测工件4. 记录纸、笔三、实验原理立式光学计是一种利用光学原理进行精密测量的仪器。
其工作原理如下：1. 照明光源发出的光线经过透镜聚焦，形成一束平行光。
2. 平行光束照射到被测工件上，反射的光线经过光学系统，成像于刻度尺上。
3. 通过测量刻度尺上成像的位置，即可得到被测工件的尺寸。
四、实验步骤1. 将立式光学计放置在平稳的工作台上，调整光源和透镜，使其形成一束平行光。
2. 将标准量块放置在光学计的工作台上，调整测杆，使刻度尺上的成像与标准量块的尺寸对齐。
3. 记录刻度尺上成像的位置，即为标准量块的尺寸。
4. 将待测工件放置在光学计的工作台上，重复步骤2和3，得到待测工件的尺寸。
5. 对比标准量块和待测工件的尺寸，计算误差，并分析误差产生的原因。
五、实验结果与分析1. 标准量块尺寸：10.000mm2. 待测工件尺寸：9.990mm3. 误差：0.010mm分析：实验过程中，可能存在以下误差来源：1. 光学系统误差：透镜、刻度尺等光学元件的制造误差。
2. 环境误差：温度、湿度等环境因素对光学系统的影响。
3. 操作误差：操作人员对仪器的操作熟练程度和稳定性。
六、实验结论通过本次实验，我们掌握了立式光学计的使用方法和操作步骤，学会了利用立式光学计进行精密长度测量。
实验结果表明，立式光学计具有较高的测量精度，可以满足精密测量要求。
七、实验心得1. 立式光学计是一种操作简便、精度较高的测量仪器，广泛应用于精密长度测量领域。
2. 在使用立式光学计进行测量时，应注意以下几点：a. 确保光学系统稳定，避免温度、湿度等环境因素对测量结果的影响。
b. 操作人员应熟悉仪器操作，确保测量过程的准确性。
立式光学计实验报告篇一：实验一用立式光学计测量塞规实验一用立式光学计测量塞规一、实验目的1. 了解立式光学计的测量原理。
2. 熟悉用立式光学计测量外径的方法。
3. 加深理解计量器具与测量方法的常用术语。
二、实验内容1. 用立式光学计测量塞规。
2. 根据测量结果，按国家标准GB1957—81《光滑极限量规》查出被测塞规的尺寸公差和形状公差，作出适用性结论。
三、测量原理及计量器具说明立式光学计是一种精度较高而结构简单的常用光学量仪。
用量块作为长度基准，按比较测量法来测量各种工件的外尺寸。
图1为立时光学计的外形图。
它由底座1、立柱5、支臂3、直角光管6和工作台11等几部分组成。
光学计是利用光学杠杆放大原理进行测量的仪器，其光学系统如图2b所示。
照明光线经反射镜1照射到刻度尺8上，再经直角棱镜2、物镜3，照射到反射镜4上。
由于刻度尺8位于物镜3的焦平面上，故从刻度尺8上发出的光线经物镜3后成为一平行光束，若反射镜4与物镜3之间相互平行，则反射光线折回到焦平面，刻度尺象7与刻度尺8对称。
若被测尺寸变动使测杆5推动反射镜4饶支点转动某一角度α（图2a），则反射光线相对于入射光线偏转2α角度，从而使刻度尺象7产生位移t（图2c），它代表被测尺寸的变动量。
物镜至刻度尺8间的距离为物镜焦距f，设b为测杆中心至反射镜支点间的距离，s为测杆移动的距离，则仪器的放大比K为：K?tftg2?? sbtg?当?很小时，tg2??2?，tg??? ，因此：K?2f 图 1 b光学计的目镜放大倍数为12，f?200mm，b?5mm，故仪器的总放大倍数n为：n?12K?122f2?200?12??960 b5由此说明，当测杆移动0.001mm时，在目镜中可见到0.96mm的位移量。
四、测量步骤1. 测头的选择：测头有球形、平面形和刀口形三种，根据被测零件表面的几何形状来选择，使测头与被测表面尽量满足点接触。
所以，测量平面或圆柱面工件时，选用球形测头。
