立式光学计操作规程

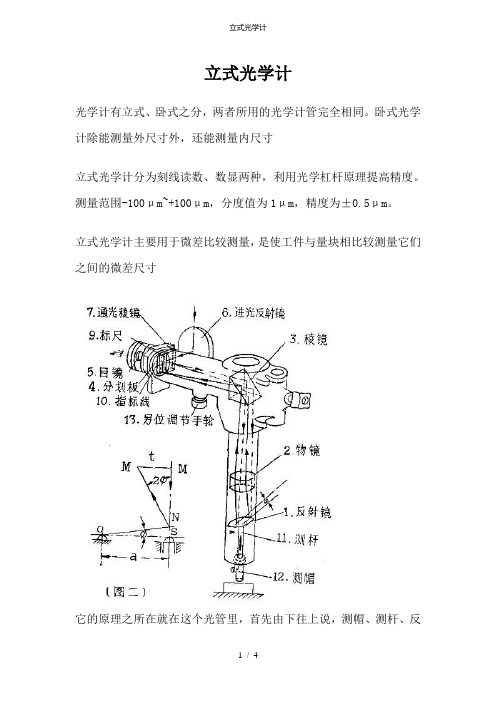

立式光学计光学计有立式、卧式之分，两者所用的光学计管完全相同。

卧式光学计除能测量外尺寸外，还能测量内尺寸立式光学计分为刻线读数、数显两种，利用光学杠杆原理提高精度。

测量范围-100μm~+100μm，分度值为1μm，精度为±0.5μm。

立式光学计主要用于微差比较测量，是使工件与量块相比较测量它们之间的微差尺寸它的原理之所在就在这个光管里，首先由下往上说，测帽、测杆、反光镜、物镜、棱镜、通光棱镜、标准尺。

反光镜有三个支点支撑，其中两个支点为固定点，另一个支点就是测杆。

测杆的上下移动带着反光镜上下偏转，当杠杆往下走时，反光镜向下偏，这时目镜中的像越模糊；反之则越清晰。

当光源进入打到标准尺上将标准尺的像偷狗棱镜、物镜打到反光镜上，这时再由反光镜按原来的线路将标准尺的像反射到目镜中，进行观察。

（由光源1 聚光镜2滤光片3隔热玻璃5仪器投影箱4 刻度尺6（刻度尺6上的刻划面在准直物镜8的焦平面上、刻划轴线与整个照明系统的光轴偏离2.5mm）被照亮的刻度尺经棱镜7和准直物镜8后成平行光射向反射镜9，由9反射后再经物镜成像在刻划面上光轴的另一侧（为了利用影屏观察，在棱镜7 的右边，设计成一个的反射面，它使刻度尺的自准直像转向，在投影物镜10的物平面上成像）再经投影物镜放大及棱镜11、反射镜12的反射，把刻度尺像成在影屏13上，影屏上刻着固定的指标线，观察放大镜14把整个影屏再放大，从而提高了观察效果。

）介绍一下用立式光学计检定4等量块的使用方法：1.首先选取两块标称值之差不大于100μm 的4等量块，并用120#汽油进行清洗，放到立式光学计的工作台上。

2.将其中一块量块放到工作台中心，打开臂架制动螺钉，旋转臂架升降用螺母，将测帽对准量块的中心与其之间留下一点缝隙，然后观看目镜，继续调节臂架升降用螺母，直到有标准尺像出现，尽量调到零位，锁紧臂架制动螺钉，打拨叉。

3.打开微调臂架制动螺钉，旋转微调臂架升降用螺母，观察目镜，继续调零，然后锁紧微调臂架制动螺钉打拨叉，若与零位差的不多，则调节目镜上的分划板旋钮，然后继续打拨叉，反复几次，直到指针不动，指到零位。

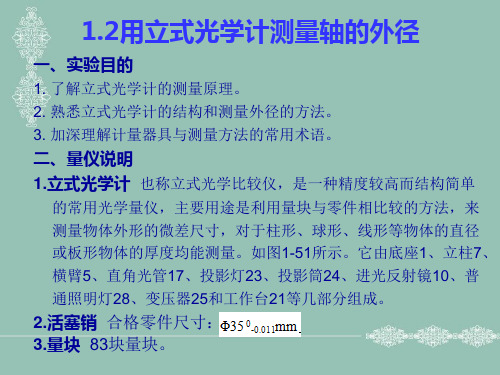

实验一用立式光学计测量轴径实验报告实验目的：熟悉用立式光学计测量轴径的方法，掌握该仪器的使用方法及注意事项。

实验器材：立式光学计、测微目镜、标准测量棒、轴径标准器。

实验原理：轴径是指轴向的长度尺寸，通常用外径和内径的平均值来表示。

用立式光学计测量轴径时，需要先通过标准测量棒校验仪器的误差，然后在测量之前要把待测轴放置在轴径标准器上，与标准测量棒校正后再进行测量。

立式光学计是一种高精度的测量仪器，通过检测物体表面反射的光线来测量其尺寸大小。

实验步骤：1.校验仪器误差将标准测量棒放在立式光学计的测量台上，并按下“调零”按钮将读数调零。

然后依次在标准测量棒的不同刻度处测量，并记录读数。

最后与标准测量棒上的刻度进行比较，得出仪器的误差值。

2.准备测量轴将待测轴放置在轴径标准器上，并用手轻轻压紧，确保轴与标准器紧密贴合。

将准备好的轴与标准测量棒贴合，并将立式光学计调整到适当位置。

按下“零位”按钮将读数调为零，然后将光学计向下移动，直到目视读数为所需测量轴的最大直径，并记录读数。

再将光学计向上移动，直到目视读数为所需测量轴的最小直径，并记录读数。

最后将两次测量的读数求平均值，即为该轴的轴径值。

注意事项：1.轴径标准器应放置在水平的台面上，避免仪器晃动和误差。

2.轴径标准器和标准测量棒应清洁干净，并避免碰撞和损坏。

3.在测量前应检查仪器的零位是否正确，并进行相关的校准工作。

4.在测量时应注意调整光学计的位置，确保目视读数准确无误。

实验结果：校验测量仪器误差，得出仪器误差为0.02mm。

测量待测轴径，得出最大直径为18.23mm，最小直径为18.20mm，平均轴径为18.215mm。

结论：经过实验验证，用立式光学计测量轴径的测量结果具有较高的精度和可靠性，能够满足工程和科研领域的测量要求。

在使用时需要注意仪器校准、操作规范和注意事项，以保证测量结果的准确性。

一、实验目的1. 熟悉立式光学计的结构和测量原理。

2. 掌握立式光学计的使用方法和操作步骤。

3. 学会利用立式光学计进行精密长度测量。

4. 了解测量结果的处理和分析方法。

二、实验仪器与材料1. 立式光学计一台2. 标准量块若干3. 待测工件4. 记录纸、笔三、实验原理立式光学计是一种利用光学原理进行精密测量的仪器。

其工作原理如下：1. 照明光源发出的光线经过透镜聚焦，形成一束平行光。

2. 平行光束照射到被测工件上，反射的光线经过光学系统，成像于刻度尺上。

3. 通过测量刻度尺上成像的位置，即可得到被测工件的尺寸。

四、实验步骤1. 将立式光学计放置在平稳的工作台上，调整光源和透镜，使其形成一束平行光。

2. 将标准量块放置在光学计的工作台上，调整测杆，使刻度尺上的成像与标准量块的尺寸对齐。

3. 记录刻度尺上成像的位置，即为标准量块的尺寸。

4. 将待测工件放置在光学计的工作台上，重复步骤2和3，得到待测工件的尺寸。

5. 对比标准量块和待测工件的尺寸，计算误差，并分析误差产生的原因。

五、实验结果与分析1. 标准量块尺寸：10.000mm2. 待测工件尺寸：9.990mm3. 误差：0.010mm分析：实验过程中，可能存在以下误差来源：1. 光学系统误差：透镜、刻度尺等光学元件的制造误差。

2. 环境误差：温度、湿度等环境因素对光学系统的影响。

3. 操作误差：操作人员对仪器的操作熟练程度和稳定性。

六、实验结论通过本次实验，我们掌握了立式光学计的使用方法和操作步骤，学会了利用立式光学计进行精密长度测量。

实验结果表明，立式光学计具有较高的测量精度，可以满足精密测量要求。

七、实验心得1. 立式光学计是一种操作简便、精度较高的测量仪器，广泛应用于精密长度测量领域。

2. 在使用立式光学计进行测量时，应注意以下几点：a. 确保光学系统稳定，避免温度、湿度等环境因素对测量结果的影响。

b. 操作人员应熟悉仪器操作，确保测量过程的准确性。

立式光学计的基本参数与典型测量方法
一、基本参数
二、典型测量方法
立式光学计工作台调水平
放上一块3等量块，测量量块的前中后、左中右相对于工作台前后方向，左右方向，每个方向3个点的差值不超过1/4格。

2.1圆柱直径测量
1.选择刃形测帽，用3等量块作基准校准一次刃形测帽的平行度（三点位置之差不超过0.3μm）。

一般将刃形测帽前后安放，然后调节水平方向工作台旋扭，使两刃形测帽对齐，然后用3等量块前中后测量，调节前后旋钮，使差值最小即可。

注：使用刃形测帽时，都需要在测量前用3等量块或标准圆柱对其平行度进行校准，不过在整个测量过程中校准一次即可。

2.根据被检圆柱的尺寸，选择相应尺寸的3等量块放在工作台上，调零。

3. 放上圆柱取中心位置，再自身转90°，测两点，再计算两点的平均值，所得圆柱直径结果为：量块标称值+量块修正值+两点平均值。

2.2圆柱的圆度测量
1.选择与圆柱直径相同尺寸的3等量块作基准，调零。

2.放上圆柱取中心位置，再自身转90°，取两点之间的差值为圆度值。

2.3圆柱的圆柱度测量
对一个被检圆柱的左中右三个位置进行至少两个点的测量，然后圆柱度=最大值—最小值
2.4圆球测量
2.5量块比较法测量与计算方法。

投影立式光学计操作规程
投影立式光学投计是精密测量和量值传递的精密光学仪器，为正确使用和维护本仪器，特制定本规程。

1操作规范
1.1适用本仪器要有专人负责，操作本仪器的计量检定人员要熟悉仪器的构造、性能、技术要求、使用特点。

1.2使用前要仔细检查仪器各工作面上有无锈斑、碰伤、明显划痕以及影响测量精度的其他缺陷。

在非工作面上应无漆层、镀层脱落现象。

1.3仪器各活动部分配合应松紧适度，工作平稳、方便。

制动螺丝的作用应切实有效。

1.4光学系统成像要清晰，视场内或荧光屏上的亮度均匀，无油迹、灰尘、水渍和霉点等影响读数的疪病。

1.5使用时应根据工件的形状正确选择测帽。

测量时要小心谨慎，严防碰撞和冲击，以免损坏仪器。

1.6仪器不允许随意拆卸，要经常保持仪器的清洁，每次使用完了要用汽油清洗并涂上防锈油。

长期不用的附件也要定期保养。

仪器不用时要用防尘罩遮起来。

1.7仪器要定期进行检定，周期为一年。

立式光学计操作规程1 目的为保证立式光学计操作程序规范，测试结果准确可靠，特制定本规程。

2 适用范围本规程适用于立式光学计的操作与维护保养。

3引用标准《中华人民共和国计量法》JJF1001-1998 《通用计量术语及定义》JJF1059-1999 《测量不确定度评定与表示》JJF1139-2005 《计量器具检定周期确定原则和方法》JJF1117-2004 《测量仪器比对规范》《立式光学计使用说明书》4 环境条件与注意事项4.1 室内温度20℃±3℃，湿度不超过60%RH；温度变化每小时不大于0.5℃。

4.2 实验室应远离有灰尘、振动、腐蚀性气体及潮气等现场。

4.3 光学零件应保持清洁，操作时应戴手套、穿工作服；不得直接用手拿光学镜头和对准学镜头讲话，防止手汗或唾液造成学镜头发霉。

4.4 确定仪器水平仪气泡是否位于中间位置，否则则调整螺钉校准水平。

5 操作程序5.1 观察检定室内温度、湿度表指示值，分别填入《测试报告》和《实验室环境监视记录》。

5.2 根据被测件的基本尺寸选择相应的量块；选择测帽和平台，使其接触面为最小。

5.3 接通电源，校正平台，使可调平面（台面）与平面测帽工作面保持平行。

5.4 调整仪器零位：5.4.1 粗调：将量块放在仪器工作台上，松开横臂紧固螺钉，转动调节螺母，直至测帽与量块工作面轻微接触，并能在视场中看到标尺像后，固紧横臂螺钉，再旋转目镜调焦（以看见清楚的刻线）。

5.4.2 细调：松开光学计管紧固螺钉，转动调节凸轮，使分划线之零位与指示虚线接近，再适当将紧固螺钉旋紧。

5.4.3 微调：转动零位微调手轮，使分刻线与指示虚线重合，拨动提升器数次，检查示值是否稳定。

5.5 将测帽抬起，取下量块，进行测量；测量结果记录在《测试报告》中。

6 检定（校准）结果处里根据《测试报告》原始记录数据，判定被测件是否合格。

7 标准器及配套装置维护保养7.1 测量完毕，切断电源。

7.2 清洗测帽及其他零件工作平面，涂油罩上仪器罩。

投影立式光学计仪安全操作及保养规程前言投影立式光学计仪是一种精密的测量仪器，可广泛应用于制造业、科研等领域。

在使用过程中，为了保持其正常运行并确保测量结果的准确性，需要遵循安全操作及保养规程。

安全操作规程1. 设备安装投影立式光学计仪需要安装在平稳的水平面上，如实验室的实验台上。

在安装时，需要遵循以下规程：•首先，仔细阅读仪器的操作手册，确保您清楚安装步骤。

•如果您不会安装，请联系厂家或供应商，获得专业人员的协助。

•安装完毕后，请检查仪器是否水平，如果不水平，请使用水平仪器进行调整。

•同时，检查设备周围是否有光源或异物，以避免对仪器测量造成影响。

2. 仪器操作投影立式光学计仪的操作需要精确、耐心、专业技能和系统的知识。

在操作时，请遵循以下规程：•在开始操作前，请仔细阅读仪器的操作手册和相关说明。

•操作过程中，请勿随意拆卸、更改或调整任何部件。

•确保所有配件和部件的连接牢固，尤其是钳子、观察窗口和测量台。

•请勿在测量仪器上放置任何异物，如工具、筆记本电脑等，也请勿在设备周围走动。

•在进行特定测试之前，请进行校准，以确保准确性。

•在观察望远镜时，请使用视觉保护设备，如防护眼镜等。

3. 设备维护投影立式光学计仪是一种高精度工具，需要定期保养以确保功能正常、精度稳定。

请遵循以下规程：•定期对测量表面进行清洁，清洁时使用指定的清洁剂或纯水，切勿使用含有碱性或酸性物质的清洁剂，以避免表面损坏。

•定期检查镜片，如发现镜片有瑕疵或损坏，请联系生产厂家或专业人员进行维修或更换。

•定期检查和清洁测量仪表周围的零件，并确保它们的正常运转。

•定期检查钳子和螺栓，以确保它们的牢固程度。

•定期检查光源及其部件的状态，如发现异常请联系厂家或专业人员。

结论本文介绍了投影立式光学计仪的安全操作和保养规程，以确保设备的长期稳定运行和精度稳定。

任何用户在使用设备之前和期间，需要仔细阅读相关说明，并根据上述规程进行操作和维护。

如果发现问题，请联系生产厂家或专业人员进行修理或维护。
