剪切计算和常用材料强度

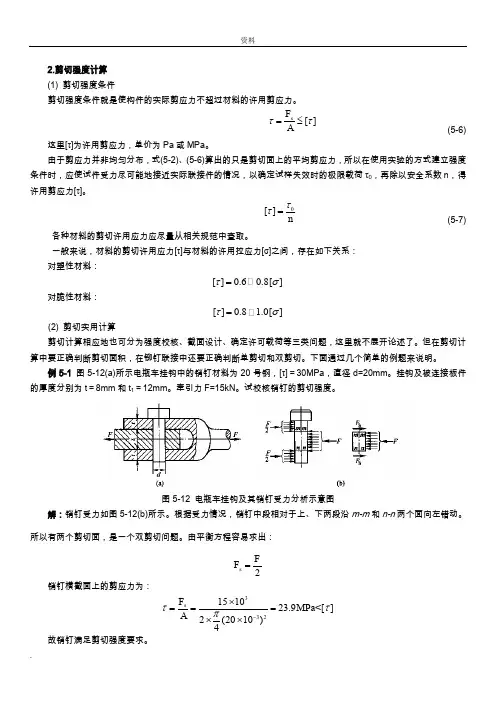

2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。

[]sFA ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。

由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。

[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。

一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ= 对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。

但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。

下面通过几个简单的例题来说明。

例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。

挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。

牵引力F=15kN 。

试校核销钉的剪切强度。

图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。

根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。

所以有两个剪切面，是一个双剪切问题。

由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。

例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。

试设计冲头的最小直径及钢板最大厚度。

图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cm πσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。

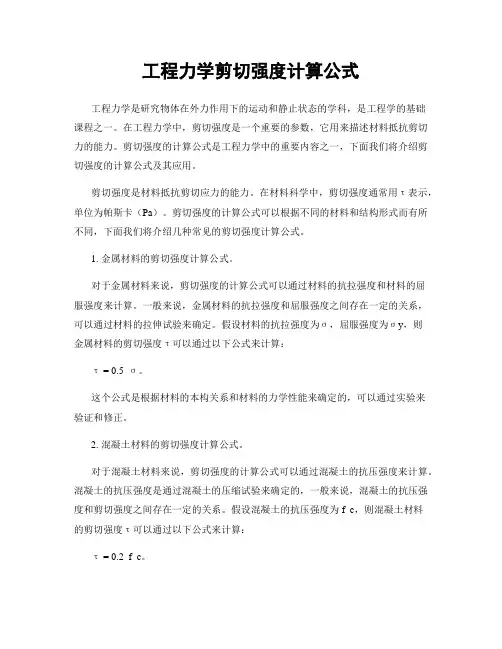

工程力学剪切强度计算公式工程力学是研究物体在外力作用下的运动和静止状态的学科，是工程学的基础课程之一。

在工程力学中，剪切强度是一个重要的参数，它用来描述材料抵抗剪切力的能力。

剪切强度的计算公式是工程力学中的重要内容之一，下面我们将介绍剪切强度的计算公式及其应用。

剪切强度是材料抵抗剪切应力的能力。

在材料科学中，剪切强度通常用τ表示，单位为帕斯卡（Pa）。

剪切强度的计算公式可以根据不同的材料和结构形式而有所不同，下面我们将介绍几种常见的剪切强度计算公式。

1. 金属材料的剪切强度计算公式。

对于金属材料来说，剪切强度的计算公式可以通过材料的抗拉强度和材料的屈服强度来计算。

一般来说，金属材料的抗拉强度和屈服强度之间存在一定的关系，可以通过材料的拉伸试验来确定。

假设材料的抗拉强度为σ，屈服强度为σy，则金属材料的剪切强度τ可以通过以下公式来计算：τ = 0.5 σ。

这个公式是根据材料的本构关系和材料的力学性能来确定的，可以通过实验来验证和修正。

2. 混凝土材料的剪切强度计算公式。

对于混凝土材料来说，剪切强度的计算公式可以通过混凝土的抗压强度来计算。

混凝土的抗压强度是通过混凝土的压缩试验来确定的，一般来说，混凝土的抗压强度和剪切强度之间存在一定的关系。

假设混凝土的抗压强度为f_c，则混凝土材料的剪切强度τ可以通过以下公式来计算：τ = 0.2 f_c。

这个公式是根据混凝土的本构关系和混凝土的力学性能来确定的，可以通过实验来验证和修正。

3. 塑料材料的剪切强度计算公式。

对于塑料材料来说，剪切强度的计算公式可以通过材料的抗拉强度和材料的屈服强度来计算。

一般来说，塑料材料的抗拉强度和屈服强度之间存在一定的关系，可以通过材料的拉伸试验来确定。

假设材料的抗拉强度为σ，屈服强度为σy，则塑料材料的剪切强度τ可以通过以下公式来计算：τ = 0.4 σ。

这个公式是根据塑料材料的本构关系和塑料材料的力学性能来确定的，可以通过实验来验证和修正。

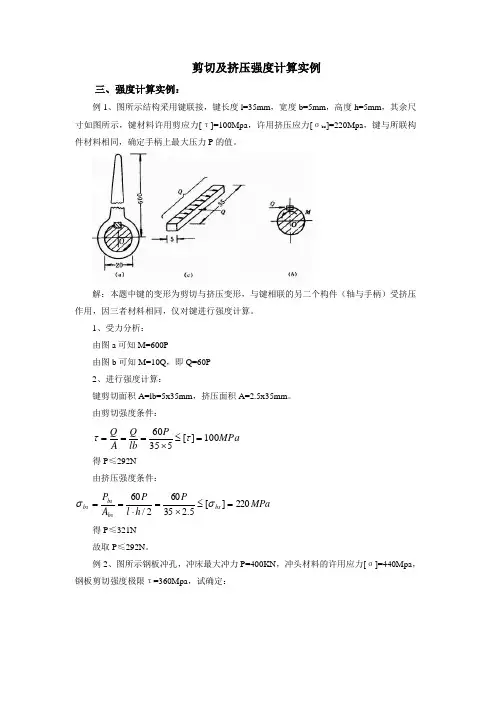

剪切及挤压强度计算实例三、强度计算实例：例1、图所示结构采用键联接，键长度l=35mm ，宽度b=5mm ，高度h=5mm ，其余尺寸如图所示，键材料许用剪应力[τ]=100Mpa ，许用挤压应力[σbs ]=220Mpa ，键与所联构件材料相同，确定手柄上最大压力P 的值。

解：本题中键的变形为剪切与挤压变形，与键相联的另二个构件（轴与手柄）受挤压作用，因三者材料相同，仅对键进行强度计算。

1、受力分析：由图a 可知M=600P由图b 可知M=10Q ，即Q=60P2、进行强度计算：键剪切面积A=lb=5x35mm ，挤压面积A=2.5x35mm 。

由剪切强度条件：MPa P lb Q A Q 100][53560=≤⨯===ττ得P ≤292N由挤压强度条件：MPa P h l P A P bs bs bs bs 220][5.235602/60=≤⨯=⋅==σσ得P ≤321N故取P ≤292N 。

例2、图所示钢板冲孔，冲床最大冲力P=400KN ，冲头材料的许用应力[σ]=440Mpa ，钢板剪切强度极限τ=360Mpa ，试确定：1、该冲床能冲剪切的最小孔径。

2、该冲床能冲剪切的钢板的最大厚度δ。

解：1、冲头直径过大，则冲头压缩产生的正应力过大，不能保证正常工作。

由其强度条件：MPa d A N 440][41040023=≤⨯==σπσ得d ≥34mm ，此为冲头最小直径。

2、冲头冲孔时，钢板受剪切，剪切面为圆柱面，如图所示，剪切面积A=πd δ，剪力Q=P ，由冲孔强度条件：MPa A Q b 36034104003=≥⨯⨯==τδπτδ≤10.4mm如δ超过此值，则冲孔的剪切应力小于钢板强度极限，达不到冲孔条件。

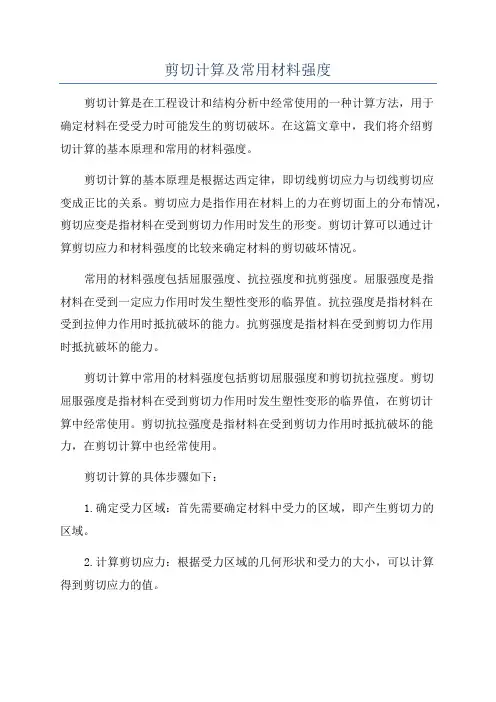

剪切计算及常用材料强度剪切计算是在工程设计和结构分析中经常使用的一种计算方法，用于确定材料在受受力时可能发生的剪切破坏。

在这篇文章中，我们将介绍剪切计算的基本原理和常用的材料强度。

剪切计算的基本原理是根据达西定律，即切线剪切应力与切线剪切应变成正比的关系。

剪切应力是指作用在材料上的力在剪切面上的分布情况，剪切应变是指材料在受到剪切力作用时发生的形变。

剪切计算可以通过计算剪切应力和材料强度的比较来确定材料的剪切破坏情况。

常用的材料强度包括屈服强度、抗拉强度和抗剪强度。

屈服强度是指材料在受到一定应力作用时发生塑性变形的临界值。

抗拉强度是指材料在受到拉伸力作用时抵抗破坏的能力。

抗剪强度是指材料在受到剪切力作用时抵抗破坏的能力。

剪切计算中常用的材料强度包括剪切屈服强度和剪切抗拉强度。

剪切屈服强度是指材料在受到剪切力作用时发生塑性变形的临界值，在剪切计算中经常使用。

剪切抗拉强度是指材料在受到剪切力作用时抵抗破坏的能力，在剪切计算中也经常使用。

剪切计算的具体步骤如下：1.确定受力区域：首先需要确定材料中受力的区域，即产生剪切力的区域。

2.计算剪切应力：根据受力区域的几何形状和受力的大小，可以计算得到剪切应力的值。

3.比较剪切应力和材料强度：将计算得到的剪切应力与材料的剪切屈服强度或剪切抗拉强度进行比较，以确定材料是否会发生剪切破坏。

剪切计算是工程设计和结构分析中的重要环节，可以帮助工程师确定材料的使用范围和优化结构设计。

在进行剪切计算时，需要根据具体的材料特性和受力情况选择合适的材料强度指标，并结合实际工程要求进行分析和评估。

常用的材料强度取决于材料的种类和制造工艺，不同类型的材料具有不同的强度特性。

一般来说，金属材料具有较高的抗拉强度和抗剪强度，而非金属材料一般具有较低的强度。

在选择材料和进行剪切计算时，需要对具体材料的特性有一定的了解，以便进行准确的计算和分析。

总之，剪切计算是一种常用的工程计算方法，用于确定材料在受到剪切力作用时可能发生的破坏情况。

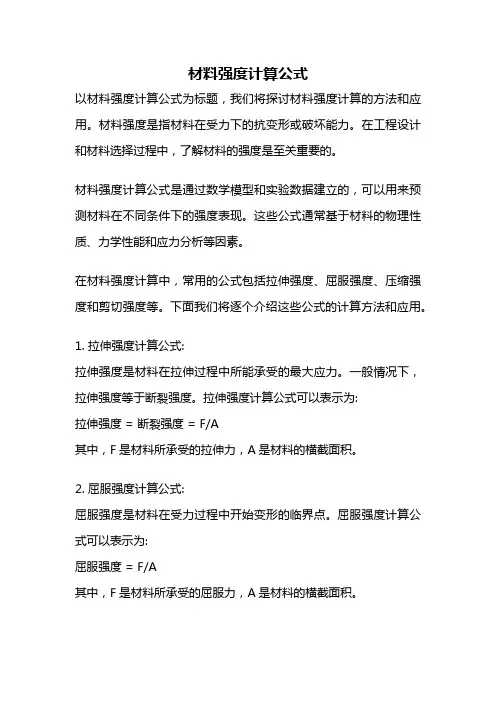

材料强度计算公式以材料强度计算公式为标题，我们将探讨材料强度计算的方法和应用。

材料强度是指材料在受力下的抗变形或破坏能力。

在工程设计和材料选择过程中，了解材料的强度是至关重要的。

材料强度计算公式是通过数学模型和实验数据建立的，可以用来预测材料在不同条件下的强度表现。

这些公式通常基于材料的物理性质、力学性能和应力分析等因素。

在材料强度计算中，常用的公式包括拉伸强度、屈服强度、压缩强度和剪切强度等。

下面我们将逐个介绍这些公式的计算方法和应用。

1. 拉伸强度计算公式:拉伸强度是材料在拉伸过程中所能承受的最大应力。

一般情况下，拉伸强度等于断裂强度。

拉伸强度计算公式可以表示为:拉伸强度 = 断裂强度 = F/A其中，F是材料所承受的拉伸力，A是材料的横截面积。

2. 屈服强度计算公式:屈服强度是材料在受力过程中开始变形的临界点。

屈服强度计算公式可以表示为:屈服强度 = F/A其中，F是材料所承受的屈服力，A是材料的横截面积。

3. 压缩强度计算公式:压缩强度是材料在受力过程中抵抗压缩应力的能力。

压缩强度计算公式可以表示为:压缩强度 = F/A其中，F是材料所承受的压缩力，A是材料的横截面积。

4. 剪切强度计算公式:剪切强度是材料在受剪切力作用下的抵抗能力。

剪切强度计算公式可以表示为:剪切强度 = F/A其中，F是材料所承受的剪切力，A是材料所受剪切力的横截面积。

以上是常见的材料强度计算公式，它们在工程设计和材料选择过程中具有重要的应用价值。

通过这些公式，工程师可以预测材料在不同受力条件下的强度表现，从而选择合适的材料来满足设计要求。

需要注意的是，材料强度计算公式只是一种理论模型，实际应用时还需考虑其他因素，如材料的工艺处理、温度、湿度等。

此外，不同材料的强度计算方法也会有所差异，需要根据具体材料的特性进行选择和应用。

总结起来，材料强度计算公式是工程设计和材料选择过程中的重要工具。

通过这些公式，我们可以预测材料在不同受力条件下的强度表现，从而选择合适的材料来满足设计要求。

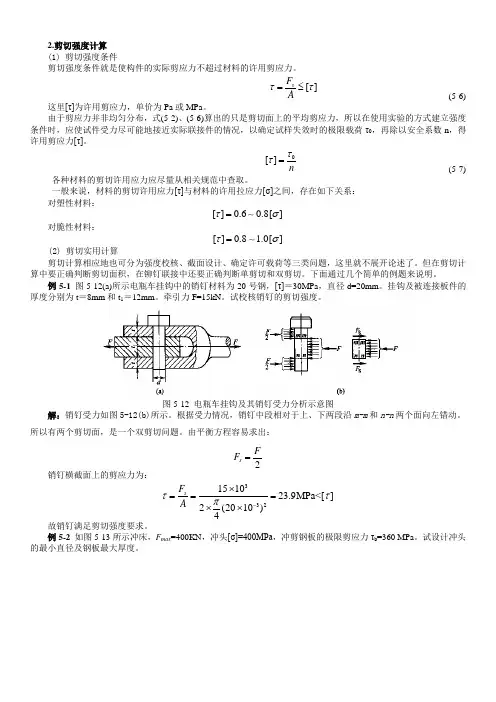

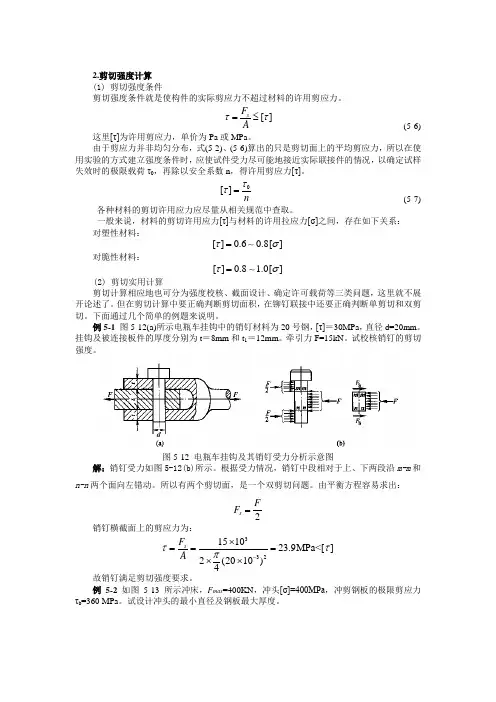

2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。

[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。

由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。

[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。

一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ=对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。

但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。

下面通过几个简单的例题来说明。

例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。

挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。

牵引力F=15kN 。

试校核销钉的剪切强度。

图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。

根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。

所以有两个剪切面，是一个双剪切问题。

由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。

例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。

试设计冲头的最小直径及钢板最大厚度。

图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cmπσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。

2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。

[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。

由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。

[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。

一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ=对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。

但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。

下面通过几个简单的例题来说明。

例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。

挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。

牵引力F=15kN 。

试校核销钉的剪切强度。

图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。

根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。

所以有两个剪切面，是一个双剪切问题。

由平衡方程容易求出：2s FF =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。

例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。

试设计冲头的最小直径及钢板最大厚度。

图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以0.034 3.4d m cm ≥===(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。

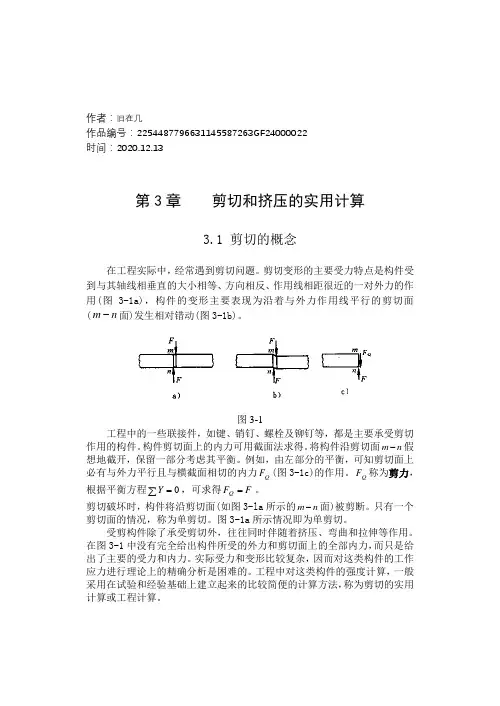

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13第3章剪切和挤压的实用计算3.1 剪切的概念在工程实际中，经常遇到剪切问题。

剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a)，构件的变形主要表现为沿着与外力作用线平行的剪切面m-面)发生相对错动(图3-1b)。

(n图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。

构件剪切面上的内力可用截面法求得。

将构件沿剪切面nm-假想地截开，保留一部分考虑其平衡。

例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力F(图3-1c)的作用。

Q F称为剪力，Q根据平衡方程∑=0F Q=。

Y，可求得F剪切破坏时，构件将沿剪切面(如图3-la所示的nm-面)被剪断。

只有一个剪切面的情况，称为单剪切。

图3-1a所示情况即为单剪切。

受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。

在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。

实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。

工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。

3.2 剪切和挤压的强度计算3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。

图3-2a 为一种剪切试验装置的简图，试件的受力情况如图3-2b 所示，这是模拟某种销钉联接的工作情形。

当载荷F 增大至破坏载荷b F 时，试件在剪切面m m -及n n -处被剪断。

这种具有两个剪切面的情况，称为双剪切。

由图3-2c 可求得剪切面上的剪力为 2F F Q =图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。

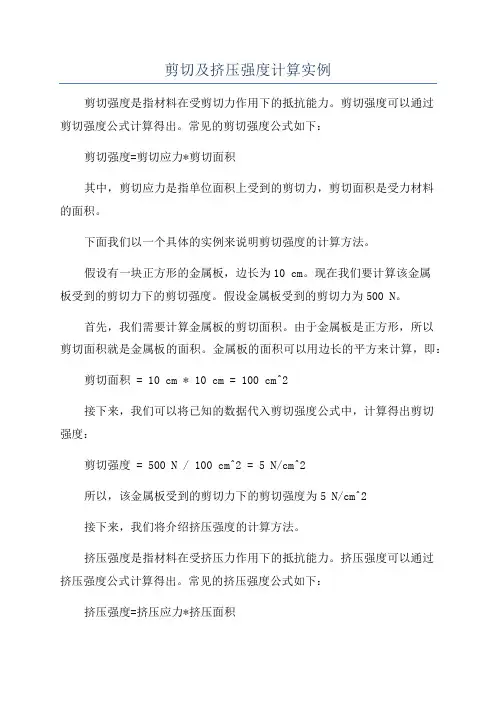

剪切及挤压强度计算实例剪切强度是指材料在受剪切力作用下的抵抗能力。

剪切强度可以通过剪切强度公式计算得出。

常见的剪切强度公式如下：剪切强度=剪切应力*剪切面积其中，剪切应力是指单位面积上受到的剪切力，剪切面积是受力材料的面积。

下面我们以一个具体的实例来说明剪切强度的计算方法。

假设有一块正方形的金属板，边长为10 cm。

现在我们要计算该金属板受到的剪切力下的剪切强度。

假设金属板受到的剪切力为500 N。

首先，我们需要计算金属板的剪切面积。

由于金属板是正方形，所以剪切面积就是金属板的面积。

金属板的面积可以用边长的平方来计算，即：剪切面积 = 10 cm * 10 cm = 100 cm^2接下来，我们可以将已知的数据代入剪切强度公式中，计算得出剪切强度：剪切强度 = 500 N / 100 cm^2 = 5 N/cm^2所以，该金属板受到的剪切力下的剪切强度为5 N/cm^2接下来，我们将介绍挤压强度的计算方法。

挤压强度是指材料在受挤压力作用下的抵抗能力。

挤压强度可以通过挤压强度公式计算得出。

常见的挤压强度公式如下：挤压强度=挤压应力*挤压面积其中，挤压应力是指单位面积上受到的挤压力，挤压面积是受力材料的面积。

下面我们以一个具体的实例来说明挤压强度的计算方法。

假设有一根长为15 cm，直径为2 cm的圆形金属柱。

现在我们要计算该金属柱受到的挤压力下的挤压强度。

假设金属柱受到的挤压力为600 N。

首先，我们需要计算金属柱的挤压面积。

由于金属柱是圆形，所以挤压面积就是金属柱的横截面积。

金属柱的横截面积可以通过圆的面积公式来计算，即：挤压面积= π * (半径^2) = 3.14 * (1 cm^2) ≈ 3.14 cm^2接下来，我们可以将已知的数据代入挤压强度公式中，计算得出挤压强度：挤压强度= 600 N / 3.14 cm^2 ≈ 191.08 N/cm^2所以，该金属柱受到的挤压力下的挤压强度为191.08 N/cm^2通过以上实例，我们可以看到剪切强度和挤压强度的计算方法都比较简单，只需要将已知的数据代入相应的公式中即可。

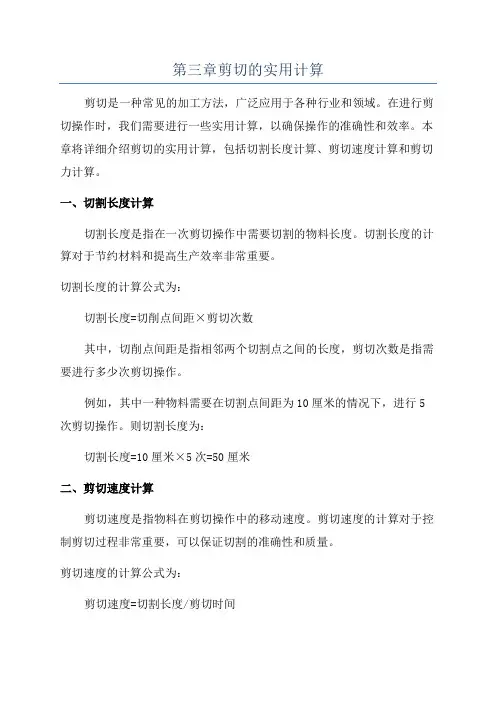

第三章剪切的实用计算剪切是一种常见的加工方法，广泛应用于各种行业和领域。

在进行剪切操作时，我们需要进行一些实用计算，以确保操作的准确性和效率。

本章将详细介绍剪切的实用计算，包括切割长度计算、剪切速度计算和剪切力计算。

一、切割长度计算切割长度是指在一次剪切操作中需要切割的物料长度。

切割长度的计算对于节约材料和提高生产效率非常重要。

切割长度的计算公式为：切割长度=切削点间距×剪切次数其中，切削点间距是指相邻两个切割点之间的长度，剪切次数是指需要进行多少次剪切操作。

例如，其中一种物料需要在切割点间距为10厘米的情况下，进行5次剪切操作。

则切割长度为：切割长度=10厘米×5次=50厘米二、剪切速度计算剪切速度是指物料在剪切操作中的移动速度。

剪切速度的计算对于控制剪切过程非常重要，可以保证切割的准确性和质量。

剪切速度的计算公式为：剪切速度=切割长度/剪切时间其中，切割长度是指上一节中计算得出的切割长度，剪切时间是指完成一次剪切操作所需要的时间。

例如，其中一种物料的切割长度为50厘米，完成一次剪切操作需要5秒。

则剪切速度为：剪切速度=50厘米/5秒=10厘米/秒三、剪切力计算剪切力是指剪切刃对物料产生的力量。

剪切力的计算对于选择合适的剪切机械和工具非常重要。

剪切力的计算公式为：剪切力=物料厚度×剪切长度×材料抗拉强度其中，物料厚度是指需要剪切的物料的厚度，剪切长度是指上一节中计算得出的切割长度，材料抗拉强度是指物料抵抗剪切力的能力。

例如，其中一种物料的厚度为1毫米，切割长度为50厘米，材料抗拉强度为500兆帕。

则剪切力为：四、其他注意事项除了上述的实用计算外，进行剪切操作时还需要注意以下几个问题：1.选择合适的工具和设备：根据要剪切的物料类型和尺寸，选择合适的剪切刃和剪切机械，以确保剪切效果和质量。

2.安全操作：进行剪切操作时，应戴好个人防护装备，确保操作的安全性。

3.定期维护保养：剪切设备在使用过程中需要定期进行维护保养，以确保设备的正常运行和延长其使用寿命。

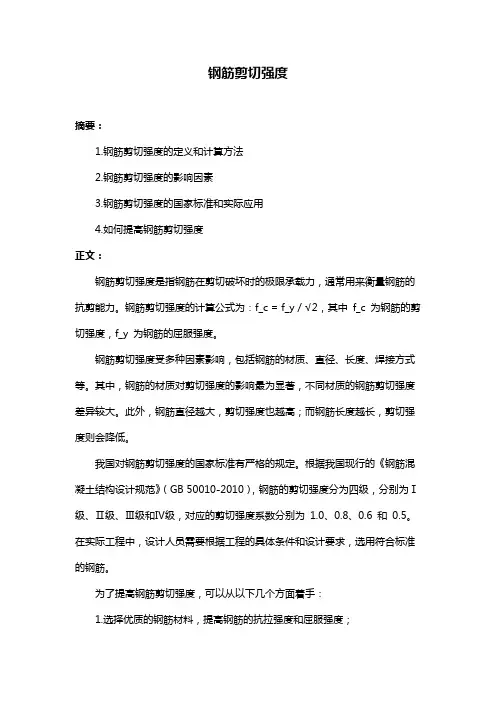

钢筋剪切强度
摘要：
1.钢筋剪切强度的定义和计算方法
2.钢筋剪切强度的影响因素
3.钢筋剪切强度的国家标准和实际应用
4.如何提高钢筋剪切强度
正文：
钢筋剪切强度是指钢筋在剪切破坏时的极限承载力，通常用来衡量钢筋的抗剪能力。

钢筋剪切强度的计算公式为：f_c = f_y / √2，其中f_c 为钢筋的剪切强度，f_y 为钢筋的屈服强度。

钢筋剪切强度受多种因素影响，包括钢筋的材质、直径、长度、焊接方式等。

其中，钢筋的材质对剪切强度的影响最为显著，不同材质的钢筋剪切强度差异较大。

此外，钢筋直径越大，剪切强度也越高；而钢筋长度越长，剪切强度则会降低。

我国对钢筋剪切强度的国家标准有严格的规定。

根据我国现行的《钢筋混凝土结构设计规范》（GB 50010-2010），钢筋的剪切强度分为四级，分别为Ⅰ级、Ⅱ级、Ⅲ级和Ⅳ级，对应的剪切强度系数分别为1.0、0.8、0.6 和0.5。

在实际工程中，设计人员需要根据工程的具体条件和设计要求，选用符合标准的钢筋。

为了提高钢筋剪切强度，可以从以下几个方面着手：
1.选择优质的钢筋材料，提高钢筋的抗拉强度和屈服强度；
2.优化钢筋的焊接方式，确保焊接质量，避免焊接导致的钢筋性能下降；
3.合理设计钢筋的布置和长度，以充分发挥钢筋的剪切强度；
4.在施工过程中，严格按照规范要求进行操作，确保钢筋的剪切强度得到有效发挥。

总之，钢筋剪切强度对于钢筋混凝土结构的安全性和稳定性至关重要。

铝合金的剪切强度铝合金是一种广泛应用于航空、汽车、电子、建筑等领域的材料，具有强度高、轻质、可加工性好等优点。

其中，剪切强度是铝合金的重要指标之一，影响着其在不同应用领域的性能表现。

本文将从铝合金的剪切强度定义、影响因素和测试方法等方面进行阐述，以期为读者提供参考。

一、剪切强度定义剪切强度是指材料在承受剪切应力时的抵抗能力，也就是材料抗拉、抗压能力中的转向抗力。

其计算公式为：剪切强度=剪切应力/剪切应变。

其中，剪切应力是指作用于单位面积上的剪切力，而剪切应变则是指材料的剪切形变程度。

二、剪切强度影响因素1.组成和结构：铝合金的成分和组织结构对其剪切强度具有直接影响。

通常情况下，铝合金中的其他元素和化合物可以改善其晶界和晶格结构，从而提升其剪切强度。

2.温度和应变率：温度和应变率也会影响铝合金的剪切强度。

随着温度的升高，铝合金的剪切强度会下降；而应变率增大则可能导致铝合金的塑性变形，从而降低其剪切强度。

3.表面处理：不同的表面处理手段也会影响铝合金的剪切强度。

例如，通过电化学抛光可以提高铝合金的表面平整度和抗腐蚀性，进而提升其剪切强度。

4.试样形状和大小：试样的形状和大小也是影响铝合金剪切强度的关键因素之一。

通常情况下，要保证试样的几何形状和尺寸能够满足相关标准和方法的要求，以保证测试结果的准确性。

三、剪切强度测试方法在工程实践中，通常采用剪切试验方法来测试铝合金的剪切强度。

这种方法需要将铝合金试样固定在一个特定的夹具中，然后施加一个垂直于其保持面的力，从而使其发生剪切变形。

通过测量试验过程中产生的力和变形量，可以计算出铝合金的剪切强度。

此外，还可以通过应用有限元分析、X射线衍射等方法来模拟和测量铝合金的剪切强度。

这些方法不仅测试精度更高，而且可以研究和优化铝合金的微结构和组成，从而提升其综合力学性能。

综上所述，铝合金的剪切强度是其重要参数之一，具有广泛的实际应用价值。

通过加强组织结构、正确控制工艺参数和选择合适的试验方法，可以优化铝合金的剪切强度，从而满足不同应用领域的需求。

切应力τ的计算公式剪切强度条件挤压强度条件
切应力τ是描述材料内部剪切力作用下产生的单位面积上的应力。

它可以用来衡量材料承受剪切负载的能力。

下面将介绍一些常用的切应力
计算公式以及剪切强度条件和挤压强度条件。

1.切应力计算公式：
在一般情况下，切应力τ可以根据以下公式进行计算：
τ=F/A
其中，τ为切应力，F为作用在材料上的剪切力，A为剪切面积。

2.剪切强度条件：
剪切强度是指材料能够承受的最大切应力。

剪切强度条件可以通过以
下公式表示：
τ<τ_s
其中，τ为切应力，τ_s为材料的剪切强度。

当切应力小于剪切强
度时，材料是稳定的，不会发生破坏。

3.挤压强度条件：
挤压强度是指材料在挤压过程中能够承受的最大应力。

挤压强度条件
可以通过以下公式表示：
σ<σ_c
其中，σ为应力，σ_c为材料的挤压强度。

当应力小于挤压强度时，材料是稳定的，不会发生破坏。

需要注意的是，切应力计算公式、剪切强度条件和挤压强度条件并不
是所有材料都适用，不同材料可能有不同的计算公式和强度条件。

此外，
对于复合材料和非均质材料，切应力计算和强度条件的确定可能更加复杂。

总结起来，切应力的计算公式可以使用τ=F/A进行计算。

而切应力
的强度条件根据具体情况可以使用剪切强度条件：τ<τ_s或者挤压强度
条件：σ<σ_c进行判断。

在设计结构或选择材料时，需要根据具体要求
和实际情况来确定切应力和强度条件的数值。

2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。

[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。

由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。

[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。

一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ= 对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。

但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。

下面通过几个简单的例题来说明。

例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。

挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。

牵引力F=15kN 。

试校核销钉的剪切强度。

图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。

根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。

所以有两个剪切面，是一个双剪切问题。

由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。

例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。

试设计冲头的最小直径及钢板最大厚度。

图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cmπσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。

剪切计算及常用材料强度剪切是指将物体的一部分相对于其它部分移动而使其变形的力学过程。

剪切力会产生剪切应力，从而导致材料的剪切变形或破坏。

本文将介绍剪切计算的基本公式和常用材料的强度。

剪切计算基本公式：在剪切力作用下，物体的剪切应变ε和剪切应力τ之间的关系可以用下面的公式表示：τ=G*γ其中，τ为剪切应力，G为材料的剪切模量，γ为剪切应变。

根据拉伸和剪切应变之间的关系，可以得到以下剪切应力和剪切应变之间的关系：τ=F/Aγ=δ/h其中，F为剪切力，A为受力面积，δ为剪切位移，h为受力面的厚度。

常用材料的强度：1.钢材：钢材是最常用的结构材料之一，具有较高的抗剪切强度和刚性。

不同类型的钢材具有不同的强度，一般来说，普通碳素钢的剪切强度约为杨氏模量的0.6倍。

2.铝合金：铝合金具有较高的比强度和比刚度，但其抗剪切强度相对较低。

一般来说，铝合金的剪切强度约为杨氏模量的0.3倍。

3.铜材：铜材具有较高的导热性和导电性，但其抗剪切强度相对较低。

铜材的剪切强度约为杨氏模量的0.3倍。

4.塑料：塑料是一类具有可塑性和可形成性的材料，其抗剪切强度较低。

一般来说，塑料的剪切强度约为杨氏模量的0.1倍。

需要注意的是，剪切强度是材料的物理性质，与具体的材料品种和制造工艺有关。

不同材料的强度参数可能存在较大的差异，因此在实际工程设计中需根据具体材料的强度参数进行计算。

总结：剪切计算是工程设计中一个重要的力学问题，需要根据材料的剪切模量和受力面积等参数，采用剪切公式进行计算。

常用材料如钢材、铝合金、铜材和塑料，在剪切强度上存在较大的差异。

工程师在设计中应根据具体材料的强度参数，合理选择材料并进行剪切力的计算和分析，以确保结构的安全性。

常用材料抗剪强度常见材料的抗剪强度是指材料在剪切载荷作用下能够承受的最大剪切应力。

不同材料的抗剪强度取决于其内部结构、晶体结构、化学成分等因素。

1.金属材料：金属材料的抗剪强度一般较高，常见的金属材料如下：(1)铝合金：抗剪强度大约在100-350MPa之间，具体强度取决于合金成分和热处理状态。

(2)不锈钢：不锈钢具有良好的抗剪强度，一般在300-800MPa之间，具体取决于不锈钢的成分和状态。

(3)钢材：钢材的抗剪强度较高，一般在300-1000MPa之间，取决于钢材的成分、热处理和加工工艺。

2.高聚物材料：高聚物材料是由单体聚合而成的大分子化合物，抗剪强度一般较低，常见的高聚物材料有：(1)聚乙烯：聚乙烯的抗剪强度大约在10-30MPa之间。

(2)聚丙烯：聚丙烯的抗剪强度大约在10-40MPa之间。

(3)聚氯乙烯：聚氯乙烯的抗剪强度大约在10-50MPa之间。

3.木材材料：木材是一种纤维素纤维形成的天然材料，其抗剪强度较低，常见的木材材料有：(1)桉木：桉木的抗剪强度大约在10-20MPa之间。

(2)松木：松木的抗剪强度大约在10-30MPa之间。

(3)橡木：橡木的抗剪强度大约在10-40MPa之间。

4.石材材料：石材是一种良好的建筑材料，其抗剪强度较高(1)大理石：大理石的抗剪强度大约在20-50MPa之间。

(2)花岗岩：花岗岩的抗剪强度大约在15-60MPa之间。

(3)石灰石：石灰石的抗剪强度大约在10-30MPa之间。

总之，不同材料的抗剪强度有很大差异，金属材料一般具有较高的抗剪强度，而高聚物材料、木材材料和石材材料的抗剪强度相对较低。

具体的抗剪强度取决于材料的结构、成分和加工工艺，可根据具体应用需要选择适合的材料。

第3章剪切和挤压的实用计算3. 1剪切的概念在工程实际中，经常遇到剪切问题。

剪切变形的主要受力特点是构件受到与英轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用（图3-la）,构件的变形主要表现为沿着与外力作用线平行的剪切而（加-〃而）发生相对错动（图3-lb）o工程中的一些联接件.如键.销钉、螺栓及钾钉等，都是主要承受剪切作用的构件。

构件剪切面上的内力可用截而法求得。

将构件沿剪切面加-"假想地截开，保留一部分考虑其平衡。

例如，由左部分的平衡，可知剪切而上必有与外力平行且与横截而相切的内力匚（图3-lc）的作用° F Q称为剪力,根据平衡方程工Y = 0 ,可求得F Q=F°剪切破坏时，构件将沿剪切而（如图3-la所示的加-"而）被剪断。

只有一个剪切而的情况，称为单剪切。

图3-la 所示情况即为单剪切。

受剪构件除了承受剪切外，往往同时伴随着挤压.弯曲和拉伸等作用。

在图3-1 中没有完全给出构件所受的外力和剪切而上的全部内力，而只是给出了主要的受力和内力。

实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。

工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的讣算方法，称为剪切的实用计算或工程讣算匚3.2剪切和挤压的强度计算3.2.1剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。

图3-2a为一种剪切试验装置的简图，试件的受力情况如图3-2b所示，这是模拟某种销钉联接的工作情形。

当载荷F增大至破坏载荷心时，试件在剪切面加-加及H处被剪断。

这种具有两个剪切面的情况，称为双剪切。

由图3-2c可求得剪切面上的剪力为图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确泄，因而工程上一般采用实用计算方法来讣算受剪构件的应力。

在这种计算方法中, 假设应力在剪切而内是均匀分布的。

第3章 剪切与挤压的实用计算3、1 剪切的概念在工程实际中,经常遇到剪切问题。

剪切变形的主要受力特点就是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a),构件的变形主要表现为沿着与外力作用线平行的剪切面(n m -面)发生相对错动(图3-1b)。

图3-1工程中的一些联接件,如键、销钉、螺栓及铆钉等,都就是主要承受剪切作用的构件。

构件剪切面上的内力可用截面法求得。

将构件沿剪切面n m -假想地截开,保留一部分考虑其平衡。

例如,由左部分的平衡,可知剪切面上必有与外力平行且与横截面相切的内力Q F (图3-1c)的作用。

Q F 称为剪力,根据平衡方程∑=0Y ,可求得F F Q =。

剪切破坏时,构件将沿剪切面(如图3-la 所示的n m -面)被剪断。

只有一个剪切面的情况,称为单剪切。

图3-1a 所示情况即为单剪切。

受剪构件除了承受剪切外,往往同时伴随着挤压、弯曲与拉伸等作用。

在图3-1中没有完全给出构件所受的外力与剪切面上的全部内力,而只就是给出了主要的受力与内力。

实际受力与变形比较复杂,因而对这类构件的工作应力进行理论上的精确分析就是困难的。

工程中对这类构件的强度计算,一般采用在试验与经验基础上建立起来的比较简便的计算方法,称为剪切的实用计算或工程计算。

3、2 剪切与挤压的强度计算3、2、1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。

图3-2a 为一种剪切试验装置的简图,试件的受力情况如图3-2b 所示,这就是模拟某种销钉联接的工作情形。

当载荷F 增大至破坏载荷b F 时,试件在剪切面m m -及n n -处被剪断。

这种具有两个剪切面的情况,称为双剪切。

由图3-2c 可求得剪切面上的剪力为2F F Q =图3-2由于受剪构件的变形及受力比较复杂,剪切面上的应力分布规律很难用理论方法确定,因而工程上一般采用实用计算方法来计算受剪构件的应力。
