2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。
[]sFA ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。
由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。
[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。
一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ= 对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。
但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。
下面通过几个简单的例题来说明。
例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。
挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。
牵引力F=15kN 。
试校核销钉的剪切强度。
图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。
根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。
所以有两个剪切面，是一个双剪切问题。
由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。
例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。
试设计冲头的最小直径及钢板最大厚度。
图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cm πσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。
工程力学剪切强度计算公式工程力学是研究物体在外力作用下的运动和静止状态的学科，是工程学的基础课程之一。
在工程力学中，剪切强度是一个重要的参数，它用来描述材料抵抗剪切力的能力。
剪切强度的计算公式是工程力学中的重要内容之一，下面我们将介绍剪切强度的计算公式及其应用。
剪切强度是材料抵抗剪切应力的能力。
在材料科学中，剪切强度通常用τ表示，单位为帕斯卡（Pa）。
剪切强度的计算公式可以根据不同的材料和结构形式而有所不同，下面我们将介绍几种常见的剪切强度计算公式。
1. 金属材料的剪切强度计算公式。
对于金属材料来说，剪切强度的计算公式可以通过材料的抗拉强度和材料的屈服强度来计算。
一般来说，金属材料的抗拉强度和屈服强度之间存在一定的关系，可以通过材料的拉伸试验来确定。
假设材料的抗拉强度为σ，屈服强度为σy，则金属材料的剪切强度τ可以通过以下公式来计算：τ = 0.5 σ。
这个公式是根据材料的本构关系和材料的力学性能来确定的，可以通过实验来验证和修正。
2. 混凝土材料的剪切强度计算公式。
对于混凝土材料来说，剪切强度的计算公式可以通过混凝土的抗压强度来计算。
混凝土的抗压强度是通过混凝土的压缩试验来确定的，一般来说，混凝土的抗压强度和剪切强度之间存在一定的关系。
假设混凝土的抗压强度为f_c，则混凝土材料的剪切强度τ可以通过以下公式来计算：τ = 0.2 f_c。
这个公式是根据混凝土的本构关系和混凝土的力学性能来确定的，可以通过实验来验证和修正。
3. 塑料材料的剪切强度计算公式。
对于塑料材料来说，剪切强度的计算公式可以通过材料的抗拉强度和材料的屈服强度来计算。
一般来说，塑料材料的抗拉强度和屈服强度之间存在一定的关系，可以通过材料的拉伸试验来确定。
假设材料的抗拉强度为σ，屈服强度为σy，则塑料材料的剪切强度τ可以通过以下公式来计算：τ = 0.4 σ。
这个公式是根据塑料材料的本构关系和塑料材料的力学性能来确定的，可以通过实验来验证和修正。
剪切及挤压强度计算实例三、强度计算实例：例1、图所示结构采用键联接，键长度l=35mm ，宽度b=5mm ，高度h=5mm ，其余尺寸如图所示，键材料许用剪应力[τ]=100Mpa ，许用挤压应力[σbs ]=220Mpa ，键与所联构件材料相同，确定手柄上最大压力P 的值。
解：本题中键的变形为剪切与挤压变形，与键相联的另二个构件（轴与手柄）受挤压作用，因三者材料相同，仅对键进行强度计算。
1、受力分析：由图a 可知M=600P由图b 可知M=10Q ，即Q=60P2、进行强度计算：键剪切面积A=lb=5x35mm ，挤压面积A=2.5x35mm 。
由剪切强度条件：MPa P lb Q A Q 100][53560=≤⨯===ττ得P ≤292N由挤压强度条件：MPa P h l P A P bs bs bs bs 220][5.235602/60=≤⨯=⋅==σσ得P ≤321N故取P ≤292N 。
例2、图所示钢板冲孔，冲床最大冲力P=400KN ，冲头材料的许用应力[σ]=440Mpa ，钢板剪切强度极限τ=360Mpa ，试确定：1、该冲床能冲剪切的最小孔径。
2、该冲床能冲剪切的钢板的最大厚度δ。
解：1、冲头直径过大，则冲头压缩产生的正应力过大，不能保证正常工作。
由其强度条件：MPa d A N 440][41040023=≤⨯==σπσ得d ≥34mm ，此为冲头最小直径。
2、冲头冲孔时，钢板受剪切，剪切面为圆柱面，如图所示，剪切面积A=πd δ，剪力Q=P ，由冲孔强度条件：MPa A Q b 36034104003=≥⨯⨯==τδπτδ≤10.4mm如δ超过此值，则冲孔的剪切应力小于钢板强度极限，达不到冲孔条件。
剪切计算及常用材料强度剪切计算是在工程设计和结构分析中经常使用的一种计算方法，用于确定材料在受受力时可能发生的剪切破坏。
在这篇文章中，我们将介绍剪切计算的基本原理和常用的材料强度。
剪切计算的基本原理是根据达西定律，即切线剪切应力与切线剪切应变成正比的关系。
剪切应力是指作用在材料上的力在剪切面上的分布情况，剪切应变是指材料在受到剪切力作用时发生的形变。
剪切计算可以通过计算剪切应力和材料强度的比较来确定材料的剪切破坏情况。
常用的材料强度包括屈服强度、抗拉强度和抗剪强度。
屈服强度是指材料在受到一定应力作用时发生塑性变形的临界值。
抗拉强度是指材料在受到拉伸力作用时抵抗破坏的能力。
抗剪强度是指材料在受到剪切力作用时抵抗破坏的能力。
剪切计算中常用的材料强度包括剪切屈服强度和剪切抗拉强度。
剪切屈服强度是指材料在受到剪切力作用时发生塑性变形的临界值，在剪切计算中经常使用。
剪切抗拉强度是指材料在受到剪切力作用时抵抗破坏的能力，在剪切计算中也经常使用。
剪切计算的具体步骤如下：1.确定受力区域：首先需要确定材料中受力的区域，即产生剪切力的区域。
2.计算剪切应力：根据受力区域的几何形状和受力的大小，可以计算得到剪切应力的值。
3.比较剪切应力和材料强度：将计算得到的剪切应力与材料的剪切屈服强度或剪切抗拉强度进行比较，以确定材料是否会发生剪切破坏。
剪切计算是工程设计和结构分析中的重要环节，可以帮助工程师确定材料的使用范围和优化结构设计。
在进行剪切计算时，需要根据具体的材料特性和受力情况选择合适的材料强度指标，并结合实际工程要求进行分析和评估。
常用的材料强度取决于材料的种类和制造工艺，不同类型的材料具有不同的强度特性。
一般来说，金属材料具有较高的抗拉强度和抗剪强度，而非金属材料一般具有较低的强度。
在选择材料和进行剪切计算时，需要对具体材料的特性有一定的了解，以便进行准确的计算和分析。
总之，剪切计算是一种常用的工程计算方法，用于确定材料在受到剪切力作用时可能发生的破坏情况。

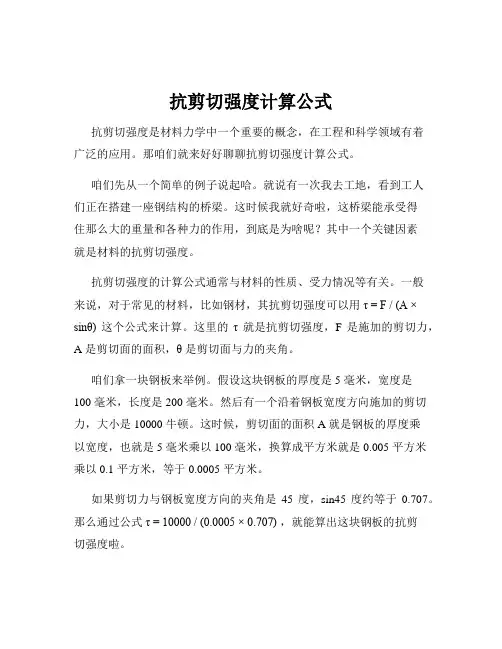

抗剪切强度计算公式抗剪切强度是材料力学中一个重要的概念，在工程和科学领域有着广泛的应用。
那咱们就来好好聊聊抗剪切强度计算公式。
咱们先从一个简单的例子说起哈。
就说有一次我去工地，看到工人们正在搭建一座钢结构的桥梁。
这时候我就好奇啦，这桥梁能承受得住那么大的重量和各种力的作用，到底是为啥呢？其中一个关键因素就是材料的抗剪切强度。
抗剪切强度的计算公式通常与材料的性质、受力情况等有关。
一般来说，对于常见的材料，比如钢材，其抗剪切强度可以用τ = F / (A ×sinθ) 这个公式来计算。
这里的τ就是抗剪切强度，F 是施加的剪切力，A 是剪切面的面积，θ 是剪切面与力的夹角。
咱们拿一块钢板来举例。
假设这块钢板的厚度是 5 毫米，宽度是100 毫米，长度是 200 毫米。
然后有一个沿着钢板宽度方向施加的剪切力，大小是 10000 牛顿。
这时候，剪切面的面积 A 就是钢板的厚度乘以宽度，也就是 5 毫米乘以 100 毫米，换算成平方米就是 0.005 平方米乘以 0.1 平方米，等于 0.0005 平方米。
如果剪切力与钢板宽度方向的夹角是45 度，sin45 度约等于0.707。
那么通过公式τ = 10000 / (0.0005 × 0.707) ，就能算出这块钢板的抗剪切强度啦。
在实际应用中，情况可复杂得多。
比如说，不同的材料，像铝合金、铸铁、塑料等等，它们的抗剪切强度特性都不一样。
而且，受力的情况也可能不是这么简单直接，可能是多个方向的力同时作用，还可能存在应力集中的情况。
我还记得有一次在实验室里，我们做材料的抗剪切强度测试。
那是一根圆柱形的试件，要放在专门的试验机上进行加载。
大家都紧张地盯着仪器上的数据变化，心里都盼着能得到准确可靠的结果。
当加载到一定程度，试件终于发生了剪切破坏，那一刻，我们都知道，这一组实验数据对于后续的研究和工程应用有着重要的意义。
再比如说，在汽车制造中，零部件的抗剪切强度可关乎着车辆的安全性能。
剪切与挤压的实用计算1.基本理论剪切是指沿着平面内条线上的应力沿剪切方向相对另一平面移位的力。
材料在受到剪切力作用时，会发生剪切变形并产生剪切应力。
剪切应力τ的计算公式为：τ=F/A其中，τ表示剪切应力，F表示受力，A表示受力面积。
材料的抗剪强度表示了材料在剪切载荷下破坏的抵抗能力，通常用剪切强度σs表示，剪切强度也可以通过横截面上的最大剪切应力来计算，即σs = τmax。
2.剪切计算方法在实际工程中，剪切常常涉及到材料的剪切强度计算、剪切连接件的设计以及剪切抗力的计算等。
（1）剪切强度计算根据材料的剪切性能参数，可以计算材料的抗剪强度。
一般来说，剪切强度与材料的抗拉强度有一定的关系。
对于金属材料来说，一般有以下公式用于计算剪切强度：σs=k·σu其中，σs表示材料的剪切强度，k表示剪切系数，一般取0.6~0.8，σu表示材料的抗拉强度。
（2）剪切连接件设计在机械设计中，常常需要设计剪切连接件，如销轴连接、键连接等。
设计剪切连接件时，需要根据剪切载荷和材料的强度参数来计算连接件的尺寸。
以销轴连接为例，假设在动力传动系统中，传递的扭矩为T，需设计一个销轴连接。
根据材料的抗剪强度和材料的弹性模量，可以计算出销轴的直径d。
d=[16·T/(π·τs)]^(1/3)其中，d表示销轴的直径，T表示扭矩，τs表示材料的抗剪强度。
（3）剪切抗力计算在工程结构设计中，剪切抗力的计算是非常重要的。
常见的剪切抗力计算方法有剪切弯曲理论、剪切流动理论等。
对于简支梁的剪切抗力计算来说，可以使用剪切弯曲理论。
根据弯矩与剪力之间的关系，可以得到梁上任意一点的剪切力V和弯矩M之间的关系：V = dM / dx其中，V表示剪切力，M表示弯矩，dM表示单位长度上的弯矩的变化，dx表示单位长度。
1.基本理论挤压是指沿轴线方向作用于材料上的静态或动态力。
当材料受到挤压力作用时，会发生长度方向的变形，并产生挤压应力。
2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。
[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。
由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。
[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。
一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ=对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。
但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。
下面通过几个简单的例题来说明。
例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。
挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。
牵引力F=15kN 。
试校核销钉的剪切强度。
图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。
根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。
所以有两个剪切面，是一个双剪切问题。
由平衡方程容易求出：2s FF =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。
例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。
试设计冲头的最小直径及钢板最大厚度。
图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以0.034 3.4d m cm ≥===(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。
第 3 章剪切和挤压的实用计算3.1 剪切的概念在工程实际中，经常遇到剪切问题。
剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用（图 3-1a），构件的变形主要表现为沿着与外力作用线平行的剪切面（m-n面）发生相对错动（图 3-1b）。
工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。
构件剪切面上的内力可用截面法求得。
将构件沿剪切面m-n假想地截开，保留一部分考虑其平衡。
例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力F Q （图3-1c）的作用。
F Q称为剪力，根据平衡方程Y =0，可求得F Q =F。
剪切破坏时，构件将沿剪切面（如图 3-la 所示的m-n面）被剪断。
只有一个剪切面的情况，称为单剪切。
图 3-1a 所示情况即为单剪切。
受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。
在图 3-1 中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。
实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。
工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。
3.2 剪切和挤压的强度计算3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。
图 3-2a 为一种剪切试验装置的简图，试件的受力情况如图 3-2b 所示，这是模拟某种销钉联接的工作情形。
当载荷F增大至破坏载荷F b时，试件在剪切面m - m及n - n处被剪断。
这种具有两个剪切面的情况，称为双剪切。
由图 3-2c 可求得剪切面上的剪力为图 3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。
在这种计算方法中，假设应力在剪切面内是均匀分布的。
2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。
[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。
由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。
[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。
一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ=对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。
但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。
下面通过几个简单的例题来说明。
例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。
挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。
牵引力F=15kN 。
试校核销钉的剪切强度。
图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。
根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。
所以有两个剪切面，是一个双剪切问题。
由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。
例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。
试设计冲头的最小直径及钢板最大厚度。
图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cmπσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。
maxs b F F A dt ττπ==≥所以3max 26400100.0104 1.043.41036010b F t m cm d πτπ-⨯≤===⨯⨯⨯⨯例5-3 如图5-14所示螺钉受轴向拉力F 作用，已知[τ]=0.6[σ]，求其d ：h 的合理比值。
图5-14 螺钉受轴向拉力示意图解：螺杆承受的拉应力小于等于许用应力值：24[]N F F A d σσπ==≤ 螺帽承受的剪应力小于等于许用剪应力值：[]s F F A dh ττπ==≤当σ、τ同时分别达到[σ]、[τ]时．材料的利用最合理，既240.6F F dh d ππ=所以可得: 2.4d h------=extPart_01C9B6CD.第二节冲压常用材料的化学成分和力学性能一、黑色金属二、有色金属三、非金属一、黑色金属1.深拉深用冷轧钢板发化学成分和力学性能1）深拉深钢板的化学成分深拉深用冷轧钢板主要有08Al、08F、08、及10、15、20钢。
其化学成分如表8—44所示。
表8—44深拉深冷轧薄钢板的化学成分（GB/T5213—1985和GB/T710—1991）钢板化学成分（质量分数 %）C Si Mn P S Ni Cr Cu Al08Al ≤0.08 ≤0.03 0.35～0.45≤0.020≤0.03≤0.01≤0.03≤0.150.02～0.0708F 0.05～0.11≤0.030.25～0.50≤0.040≤0.04≤0.25≤0.10≤0.25—08 0.05～0.120.17～0.370.35～0.65≤0.035≤0.04≤0.25≤0.10≤0.25—10 0.07～0.140.17～0.370.35～0.65≤0.035≤0.04≤0.25≤0.15≤0.25—15 0.12～0.190.17～0.370.35～0.65≤0.040≤0.04≤0.25≤0.25≤0.25—200.17～0.240.17～0.370.35～0.65≤0.040≤0.04≤0.25≤0.25≤0.25—（2）影响钢板冲压性能的主要因素化学成分、金属组织、力学性能和表面质量等均影响冲压性能在上述钢号中用量最大的是08钢，并有沸腾钢与镇静钢之分，沸腾钢08F价廉，表面质量好，但偏析比较严重，且有“应变时效”倾向，对于冲压性能要求高，外观要求严格的零件不适合。
08Al镇静钢板价格较高，但性能均匀，“应变时效”倾向小，适用于汽车、拖拉机覆盖件的拉深。
1）08钢中主要元素对冲压性能的影响（表8—45）表8—45主要元素对08钢冲压性能的影响2）深拉深冷轧薄板铁素体晶粒度的标准（表8—46）表8—46深拉深冷轧薄钢板铁素体晶粒级别1)铝镇静钢08Al按其拉深质量分为三级：ZF—拉深最复杂零件；HF—拉深很复杂零件；F—拉深复杂零件2)其他深冲薄钢板（包括热轧板）按冲压性能分级为：Z—最伸拉深件；S—深拉深件；P—普通拉深件3)深拉深冷轧薄钢板的力学性能（表8—47）表8—47深拉深冷轧薄钢板的力学性能（GB/T5213—1985和GB/T710—1991）4)深拉深冷轧薄钢板的杯突试验冲压深度（表8—48）表8—48深拉深冷轧薄钢板的杯突试验冲压深度（GB/T5213—1985和GB/T710—1991）2.常用材料的力学性能（1）黑色金属材料的力学性能（表8—49）表8—49黑色金属材料的力学性能（2）钢在加热时的抗剪强度（表8—50）表8—50钢在加热状态的抗剪强度（单位：MPa）(3) 普通碳素钢冷弯实验指标（8-51）表8—51普通碳素钢冷弯试验指标（GB700—1988）牌号试样方向冷弯试验B=2a180°备注钢材厚度或直径/mm≤60 >60～100 >100～200弯心直径dQ195 纵0——各牌号A级钢的冷弯试验，在需方有要求时才进行冷弯试验合格时，抗拉强度上限可以不作交货条件横0.5aQ215 纵0.5a 1.5a 2a 横 a 2a 2.5aQ235 纵 a 2a 2.5a 横 1.5a 2.5a 3aQ255 2a 3a 3.5a Q275 3a 4a 4.5a注：B—试样宽度二、有色金属有色金属的力学性能（表8—52）表8—52有色金属的力学性能材料名称牌号材料状态抗剪强度τ/MPa抗拉强度/MPa伸长率/(%)屈服点/MPa弹性模量E/MPa铝1070A,1050A1200已退火80 75～110 25 50～8072000 冷作硬化100 120～150 4 120～240铝锰合金3A21已退火70～100 110～145 19 5071000 半冷作硬化100～140 155～200 13 130铝镁合金铝镁铜合金SA02已退火130～160 180～230—10070000 半冷作硬化160～200 230～280 210高强度铝镁铜合金7A04已退火170 250———淬硬并经人工时效350 500 460 70000镁锰合金MB1MB8已退火120～140 170～190 3～5 98 43600已退火170～190 220～230 12～24 14040000 冷作硬化190～200 240～250 8～10 160硬铝2Al12 已退火105～150 150～215 12 ——锌Zn-3～Zn-6 —120～200 140～230 40 75 80000～130000 铅Pb-3～Pb-6 —20～30 25～40 40～50 5～10 15000～17000 锡Sn1～Sn4 —30～40 40～50 —12 41500～55000钛合金TA2退火360～480 450～600 25～30——TA3 440～600 550～750 20～25TA5 640～680 800～850 15 800～900 104000镁合金MB1冷态120～140 170～190 3～5 120 40000 MB8 150～180 230～240 14～15 220 41000 MB1 预热300℃30～50 30～50 50～52 —40000 MB8 50～70 50～70 58～62 —41000银———180 50 30 81000 可伐合金Ni29Co18 —400～500 500～600 ———康铜BMn40-1.5软—400～600 ———硬—650 ———钨—已退火—720 0 700 312000未退火—1491 1～4 800 380000 钼—已退火20～30 1400 20～25 385 280000未退火32～34 1600 2～5 595 300000三、非金属（1）非金属材料的极限抗剪强度（表8—53）表8—53非金属材料的极限抗剪强度（单位：MPa）材料名称极限抗剪强度τ管状凸模裁切普通凸模冲裁纸胶板布胶板玻璃布胶板金属箔的玻璃布胶板金属箔的纸胶板环氧酚醛玻璃布板工业橡胶板石棉橡胶人造橡胶，硬橡胶层压纸板层压布板绝缘纸板厚纸板100～13090～100120～140130～150110～130180～2101～64040～70100～13090～10040～7030～40140～200120～180160～185160～220140～200210～24020～80——140～200120～18060～10040～80（2）非金属材料加热时的抗剪强度（表8—54）表8—54非金属材料加热时的抗剪强度注：表列抗剪强度用于普通凸模冲裁时的计算值。
[]s F F A dh ττπ==≤=600000/（3.14*260*5）＜0.6*235 =600000/4082 ＜141MPa =146MPa 大于了许用剪切力，不合理。
