第十一章 数字地形图的应用

数字地形测绘在地形图测绘工作中的应用家庭教育/摘要：随着时代的发展和社会经济的进步，我国地形测绘技术也得到了大力发展，地形图测绘对于经济建设以及城镇规划有着很大的帮助。

数字化测图技术以其测量精度高、成图速度快、容易更新、工作效率高等一系列的优点在地形图测绘中得到了广泛的应用。

关键词：数字地形测绘地形图测绘重要作用引言随着社会的不断发展以及科学的不断进步，地形图测量技术也在不断发展着，主要体现在测绘的方法和设备不断改进，从而为地形图的测量工作奠定了坚实的基础，也为国民经济建设提供了依据。

现在，随着计算机软件的不断发展，对于地形图的测绘方法，出现了一种更为先进的测量技术――数字测量技术，它有效改善了以往地形图测量技术中控制测量站点的局限性，有效提高了精准度和和效率，实现各个测量仪器之间的互补，为提高地形测量的质量提供依据。

下面本文对数字化测量在地形图测绘中的作用进行详细分析。

一、数字化测绘技术的概述1.1测图的基本原则根据地图图形组成的基本情况，我们可以划分为三个组成要素，包括点、线和面。

而这三点也是地图最基本的图形要素，测量工作的首要任务就是测量点位的坐标。

在测量点位的坐标的情况，紧密排序连接的点可以组成一条线，而线的排列可以铺成面，此时，我们就可以依靠特殊技术在面上做记号。

针对一些独立的物，符号和定位点是最好的表现方式，线状地物也是由各种线或符号表示，等高线由高程值来描述。

1.2传统测图方法存在的弊端在以往传统的测量中，测量的主要设备有水准仪、经纬仪和平板仪等，可以测量出点的高程、平面坐标，以及测量出竖直角、水平角和距离，通过测量，总结数据，再有绘图人员人工计算出最后结果，得出最后的点位坐标，再将坐标表示到地图上，但是这种方法不但花费时间多，人工计算还会时常出现误差，工作人员的工作量无疑也加大了，而整个操作过程也显得十分复杂。

1.3数字化测绘技术的特点目前，我们所使用的数字化测图技术是一项利用计算机绘图和分析的新型测量方式，它与传统的测量方式不同，数字化测量技术在未来有很好的发展前景，也是地形图测量未来发展的重要手段。

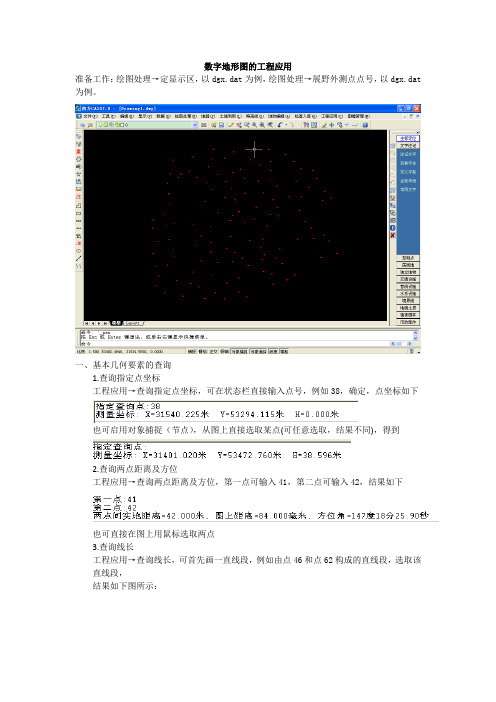

数字地形图的工程应用准备工作：绘图处理→定显示区，以dgx.dat为例，绘图处理→展野外测点点号，以dgx.dat 为例。

一、基本几何要素的查询1.查询指定点坐标工程应用→查询指定点坐标，可在状态栏直接输入点号，例如38，确定，点坐标如下也可启用对象捕捉（节点），从图上直接选取某点(可任意选取，结果不同)，得到2.查询两点距离及方位工程应用→查询两点距离及方位，第一点可输入41，第二点可输入42，结果如下也可直接在图上用鼠标选取两点3.查询线长工程应用→查询线长，可首先画一直线段，例如由点46和点62构成的直线段，选取该直线段，结果如下图所示：4.计算表面积首先画一个多边形，例如由点9,20,37,123,121,69构成的六边形工程应用→计算表面积，a.根据坐标文件；b.根据图上高程点a.根据坐标文件,高程点数据文件以dgx.dat为例，状态栏提示输入边界插值间隔，输入10，结果如下可打开surface文件查看，编辑→编辑文本文件，选择cass70/system/surface，结果如下5.查询实体面积工程应用→查询实体面积体以上面画的六边形为例，结果如下：二、土石方量的计算1. DTM法土方计算用pl命令，画一五边形，例如（74,96,58,33,125）工程应用→DTM法土方计算，a根据坐标文件，b根据图上高程点，c根据图上三角网，d计算两期间土方a根据坐标文件，选择计算区域边界线（五边形），输入高程点数据文件dgx.dat，设置参数，平场标高33米，边界采样间距10米，结果如下所示。

点击确定，指定表格左下角位置，若直接回车则不绘制表格。

此时可打开dtmtf.log查看：编辑→编辑文本文件，cass70/system/dtmtf2.方格网法土方计算工程应用→方格网法土方计算，，可另画一多边形，选择计算区域边界，选取多边形，弹出对话框，选取高程点坐标数据文件，设置平面目标高程28米，方格宽度设为10米，确定，结果如下3.等高线法土方计算首先画出等高线状态栏要求输入最高点高程，直接回车不考虑最高点，此时弹出总方量信息，如下图所示点击确定，指定表格左上角位置，绘制表格如下车，是否在统计区域内加青色阴影线，默认Y，直接回车，结果如下图所示5.统计指定区域的面积，指定点所围成的面积可自行操作6.面积调整工程应用→面积调整，a调整一点，b调整一边，c在一边调整一点以a调整一点为例，选取一点进行拉伸，可改变图形的面积，状态栏会显示调整之前的和调整之后的面积，如下所示。

第十一章大比例尺数字测图及其在工程中的应用本章要点介绍了数字化测图的组成、特点、控制的方法，重点介绍了草图法野外数据采集和CASS6.1成图软件的应用，数字地形图的应用基础。

数字地形图与GIS的数据交换。

简要介绍了信息测绘化体系。

数字化测图是随着计算机、电子测量设备、数字化成图软件的应用而迅速发展起来的全新的技术与方法。

广泛用于工程测绘与设计、水利水电勘测设计、土地管理、城市勘测规划、环境保护和军事工程等部门。

数字化测图作为一种全解析机助测图技术，与传统的白纸测图相比具有显著优势和发展前景，是测绘发展的技术前沿。

作为反映测绘技术现代化水平的标志之一，数字测图技术将逐步取代白纸测图，成为地形测图的主流。

数字测图技术的应用发展，极大的促进了测绘行业的自动化和现代化进程。

使测量成果在利用、存储、管理、更新、显示以及传输有了革命性的改变。

它将为信息时代的地理信息应用提供了最可靠的保障。

11.1 数字化测图的组成数字化测图是以计算机为核心，外加输入、输出设备，通过数据接口将采集的地物、地貌信息传输给计算机进行处理，转化为数字形式，得到内容丰富的电子地图。

在实际工作中，大比例尺数字化测图主要指野外实地测量即地面数字测图，也称野外数字化测图。

数字化测图系统主要由数据输入、数据处理和成果与图形输出三部分组成，其流程如图11-1所示。

19011.2 数字化测图的特点1. 点位的精度高传统的经纬仪配合量角器的图解测图方法，其平面位置误差主要受展绘点的误差和测定误差。

一般在图上误差可达±0.47 mm。

经纬仪视距法测定高程点时，在较平坦地区(0°～6°)视距为150 m，高程测定误差达±60 mm，而且随着倾斜角的增大高程测定误差会急剧增加。

如只用全站仪测定，虽然测距和测角的精度大大提高，但是沿用白纸测图的方法绘制，图解地形图的精度并没有提高，这就是白纸测图致命的弱点。

而数字化测图则不同，其平面位置误差约为±0 mm，测定地形点高差约为±9 mm。

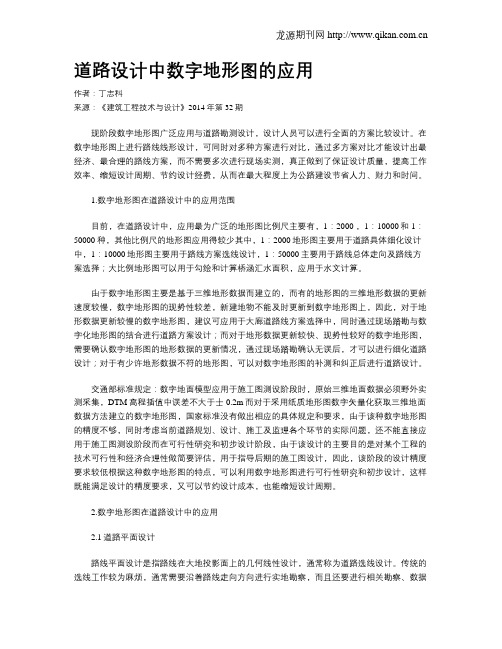

道路设计中数字地形图的应用作者：丁志科来源：《建筑工程技术与设计》2014年第32期现阶段数字地形图广泛应用与道路勘测设计，设计人员可以进行全面的方案比较设计。

在数字地形图上进行路线线形设计，可同时对多种方案进行对比，通过多方案对比才能设计出最经济、最合理的路线方案，而不需要多次进行现场实测，真正做到了保证设计质量，提高工作效率、缩短设计周期、节约设计经费，从而在最大程度上为公路建设节省人力、财力和时间。

1.数字地形图在道路设计中的应用范围目前，在道路设计中，应用最为广泛的地形图比例尺主要有，1：2000 ，1：10000和1：50000种，其他比例尺的地形图应用得较少其中，1：2000地形图主要用于道路具体细化设计中，1：10000地形图主要用于路线方案选线设计，1：50000主要用于路线总体走向及路线方案选择；大比例地形图可以用于勾绘和计算桥涵汇水面积，应用于水文计算。

由于数字地形图主要是基于三维地形数据而建立的，而有的地形图的三维地形数据的更新速度较慢，数字地形图的现势性较差，新建地物不能及时更新到数字地形图上，因此，对于地形数据更新较慢的数字地形图，建议可应用于大廊道路线方案选择中，同时通过现场踏勘与数字化地形图的结合进行道路方案设计；而对于地形数据更新较快、现势性较好的数字地形图，需要确认数字地形图的地形数据的更新情况，通过现场踏勘确认无误后，才可以进行细化道路设计；对于有少许地形数据不符的地形图，可以对数字地形图的补测和纠正后进行道路设计。

交通部标准规定：数字地面模型应用于施工图测设阶段时，原始三维地面数据必须野外实测采集，DTM高程插值中误差不大于士0.2m而对于采用纸质地形图数字矢量化获取三维地面数据方法建立的数字地形图，国家标准没有做出相应的具体规定和要求，由于该种数字地形图的精度不够，同时考虑当前道路规划、设计、施工及监理各个环节的实际问题，还不能直接应用于施工图测设阶段而在可行性研究和初步设计阶段，由于该设计的主要目的是对某个工程的技术可行性和经济合理性做简要评估，用于指导后期的施工图设计，因此，该阶段的设计精度要求较低根据这种数字地形图的特点，可以利用数字地形图进行可行性研究和初步设计，这样既能满足设计的精度要求，又可以节约设计成本，也能缩短设计周期。

数字化地形图测绘技术的应用【摘要】随着当前我国信息化技术的飞速发展，数字化的地形图测绘技术实际上已经得到了非常广泛的应用，并且也已经成为了目前开展城乡规划发展以及各项经济建设需要的一种非常重要的手段，通过数字化地形图测绘技术的应用，测绘工作结果的准确性以及可靠性都得到了很大程度的提高。

本文主要研究数字化地形图测绘技术的应用。

【关键词】数字化；地形图；测绘技术通过应用数字化的地形图测技术，可以对于施工地区地形图的相关地理属性进行明确，然后再经由必要计算机技术的处理以及对于现有信息的科学转化，就可以使得这些数据信息以数字的形式存储在计算机当中。

通过研究当前数字化地形图测绘技术的有效应用策略，切实推动当前数字化地形图测绘工作所能够起到的重要意义。

1.数字化地形图测绘工作流程以及作业模式1.1数字化地形图测绘工作的实际流程首先是关于数字化地图信息的收集工作,它是当前地形图测绘项目实施过程中十分关键的一项工作,通过该项工作就能够获取到在地形图上形成最终图所需的资料及其信息。

例如,通过信息收集工作就能够获取到在测绘地形图时真实要求的具体地理位置、空间距离、在不同地貌类型所真实要求的具体坐标位置、空间联络距离及其地形特征等各种类型的资料信息。

通过采用不同种类的测量手段,就能够真正的把信息收集业务细分为外业采集和内业采集;外业采集一般是利用一些GPS手段来进行;而内业采集则一般是针对已绘出的位置图进行可视化的处理。

其次是对数字化地图数据的实际管理,利用这一工作能够很好地生成数字化地形图的具体图像,主要包括有对于信息数据的格式转换、数据结构的具体变化,及其对图形处理的误差校验等有关内容。

通过使用当前的电脑大数据分析技术,能够对外界所采集工作的实际记录进行优化处理,同时也可以针对经过优化处理后的相关结果制作具体的图块文档,最后再把这些文档具体地展现在电脑的显示器上。

再者便是数字化地形图的编辑,而这个工作重点便是针对在上个过程当中的地图块文件进行科学的整理,在整合过程当中则采取了人机直接互动的方法,这样就可以将文档当中不需要甚至是产生了错误的图形块进行批量的去除,并且还能够针对某些不符合规范需要的信息块进行科学的调整。

数字地形测绘在地形图测绘工作中的作用摘要：在城市规划及建设过程中，地形图测绘工作有着重要的作用，能够为实际工作提供一定的依据。

随着科学技术的不断进步，数字地形测绘技术在地形图测绘工作中的应用比较普遍，能够有效的提高工作效率，同时能够得到精确的测绘数据。

本文具体论述数字地形测绘在地形图测绘工作中的优点以及工作流程。

关键词：数字地形测绘；地形图测绘；重要作用一、数字地形测绘技术的优势1.1效率高从以往的测绘工作实际情况来看，涉及的野外环境作业比较多，同时要想获取更为准确的数据，则需要不断的移动仪器，活动范围相对来说较大，这就会在一定程度上增加劳动的强度，一般来说，大多数是人工在野外进行绘图，所以效率比较低。

然而应用了数字化测绘技术之后，因为全站仪能够对大范围的数据进行测记，所以不需要频繁的移动仪器，与此同时，也会将获取的具体数据储存在芯片中，全站仪芯片储存量相对来说较大，不需要进行人工记录，提高了数据的准确性，提升了工作的效率。

在监测完毕之后，芯片会将数据直接上传给电脑，工作人员可以在室内进行相应的绘图工作，同时因为数据直接储存在电脑中，所以方便日后调出利用相关的数据。

总体来说，在地形图测绘工作中应用数字地形测绘，能够有效的减轻工作人员的压力，同时还能够有效的提高工作效率以及质量。

1.2精确度高在传统的地形图测绘工作中，一般会用到一些光学仪器或者是视距测量的方式，在实际测量过程中，需要严格按照相应的操作步骤进行，一旦出现了失误操作，那么就会直接影响整个测量数据的准确性，而且在实际绘图过程中，大多数采用了人工绘图，这也会在一定程度上影响地形图测绘的科学性。

通过数字测绘技术，就可以有效地克服以上弊病，大大的提高成果的精度。

1.3实用性强利用数字地形测绘，可以将相关的数据收集储存在电脑中，所以在进行图形绘制过程中，就可以有效的利用数字化成图软件实施相应的操作。

与此同时，因为数据储存格式较为固定，所以具有一定的可编辑性，可以结合实际设计需求，对相关内容进行适当的删减或者是增加，自动成图之后可以达到预期的效果，能够满足各种需求，拥有较好的实用性。
