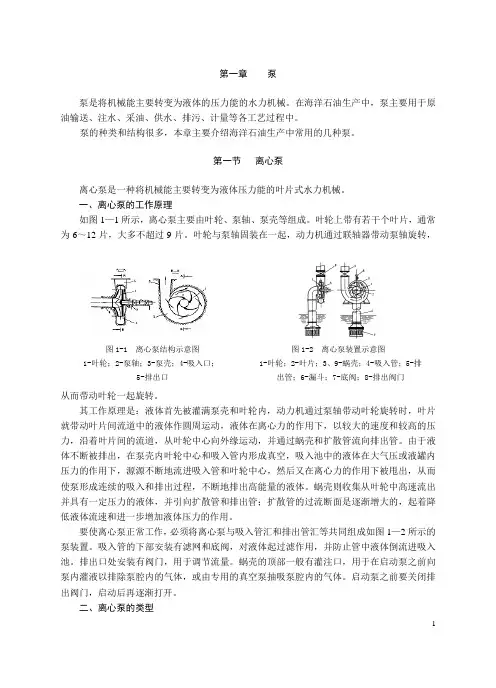

各种泵结构图1S型单级双吸中开泵结构图一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵结构图一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。
三、工作条件流量范围：6～180m3/h扬程范围：3～17m转速n：1450～2900r/min环境温度T：≤+40℃介质温度：－15℃～+60℃介质密度：≤1.3X103kg/m3介质PH值范围:5～9系统最高工作压力：≤0.6MpaGDL立式多级泵结构图照片说明： GDL系立式单吸多级管道式离心泵吸入,排出口分别位于同一直线上,产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准。
IHG立式化工泵结构图IHG立式管道式化工泵广泛适用于石油,化工,纺织印染,制药,食品,冶金,电站等输送腐蚀性介质及有特殊要求的介质.产品执行GB5656-1994《离心泵技术条件(II)类》标准.WL型立式排污泵结构图WL型立式排污泵为立式单级单吸涡壳泵,叶轮采用双流道结构,能通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒.产品执行JB/T6535-92《离心污水泵技术条件》标准化工屏蔽泵结构图采用全新的静密封结构，作到滴水不漏，保证工作环境不受污染,主要适用于石油,化工,纺织印染,制药,食品,冶金,电站及原子能等输送腐蚀性介质及有特殊要求的介质QDL 冲压多级离心泵结构图一、产品概述QDF立式冲压多级离心泵是采用丹麦先进制泵技术制造而成。
其内部叶轮、泵壳及其主要配件采用不锈钢冲压而成，流道光滑，效率高，避免产生二次污染。
电机采用铝合金压铸件，具有重量轻、体积小，散热好等特点。
产品符合Q/JBJW11-2003《多级离心泵》标准。
二、产品特点1、维修方便：立式管道式结构，进出口在同一水平上，泵的进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
2、无水污染：主要过流部件采用不锈钢冲压而成，且有重量轻、干净、卫生等特点，是理想的绿色、环保、节能水泵3、运行费用低：主要过流部件采用不锈钢冲压而成，光滑的过流部件，具有效率高、损失少、故障率低、配件使用寿命长，使整机具有更少的运行、维修费用。
4、电机：电机采用铝合金压铸件，具有重量轻、体积小，散热好、外形美观。
宽电压设计及独特的风扇造型及风罩设计，具有可靠性高、寿命长、通用化程度高、效率高、噪声低、启动性能好、防护等级高、绝缘等级高等特点。
三、工作条件介质：冷热清洁、非易燃易爆、不含固体颗粒或纤维的液体。
流量范围：2～32m3/h扬程范围：15～195m液体温度：介质温度：－15℃～+105℃环境温度：≤+40℃系统最高工作压力：≤2.5Mpa立卧恒压消防泵结构图一、产品概述XBD(HL)、XBD（HW）系列泵为立式卧式恒压消防泵是我公司根据市场需要而研制的适用于高层建筑消防给水新产品，是可靠、高品质的消防专用泵。
其性能、技术条件符合国家标准GB6245-1998《消防泵性能要求和试验方法》标准的要求。
二、产品特点1、变流稳压：泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。
2、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
3、运行平稳，安全可靠：电机与泵直联，简化了中间传动结构，增强了运行的平稳性，使该机组运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。
XBD(HL)、XBD（HW）型泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、用户使用方便、投资省：由于泵与电机同轴，简化了中间传动结构，基建投资比普通泵少20%。
三、工作条件转速：1500/3000min（电机同步转速）介质温度：≤+80℃（清水）流量范围：5-80L/s扬程范围：0.3～2.0MPa系统最高工作压力≤3.0Mpa水冷低噪声泵结构图一、产品概述SG型水冷低噪声离心泵是在直联式管道泵基础上配套我公司开发的水冷式电机形成的新一代产品。
它不但具有SG型管道泵的运行平稳，结构简单、易维护保养、占地面积省等特点，且噪音更低。
该泵符合GB/T5657-1994《离心泵技术条件（Ⅲ）类》的标准。
适用于输送清水或物理化学特性类似于清水的其他液体。
二、产品特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、低噪声：由于采用水冷式电机，取消了电机顶端的风叶，SG泵比一般普通管道泵噪音低3～5%。
3、自冷结构：冷却水不仅可冷却电机外壳，而且可冷却电机上下轴承，既改善了轴承工作环境，提高了轴承寿命，也因电机冷却充分而提高了电机效率。
4、免维护结构：水冷电机轴承采用封闭式轴承，免除了轴承日常维护保养之忧。
5、使用寿命长：轴材料选用2Cr13马氏体不锈钢，避免了轴因锈蚀而引起的轴封失效或需要更换轴的顾虑。
6、可靠的寿命：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。
7、户外使用：防护等级高，可用于户外。
三、工作条件流量：2～1400 m3/h 扬程：5～80 m介质温度：＜+80℃环境温度：≤+40℃卧式化工屏蔽泵结构图一、产品概述IWP型泵为卧式化工屏蔽泵，主要由泵体、叶轮、屏蔽电机等组成，采用全新的静封结构，作到滴水不漏，保证工作环境不受污染。
其性能符合GB/T5657-94《离心泵技术条件Ⅲ类》标准。
主要用于石油、化工、纺织印染、制药、食品、冶金、电站及原子能等腐蚀性介质及有特殊要求的介质。
二、产品特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、静密封结构：采用全新的静密封结构，出厂时作严格的密封试验，作到滴水不漏，保证工作环境不受污染。
3、低噪音：采用静噪音设计方法，减少噪音，噪音比一般普通泵低3～５%。
4、材料：与介质接触的零部件材料采用优质不锈钢（可根据不同介质采用不同的材质），耐腐蚀、寿命长。
5、维修方便：卧式安装，后开门结构，维修方便，日常维护简单6、整机性能好：采用先进的双节流环平衡法，轴向力平衡效果好，有效减少电机故障率，提高运行可靠性；平衡精度高，转子部件动平衡精度为G1.0级。
7、铸造工艺新：IWP泵的过流泵部件（如泵体、叶轮、泵盖、密封环等），采用硅融胶精密铸造，流道尺寸稳定;铸件成型后采用酸洗工艺去除铸件表面残留的附着物，保留金属本质，不会因铸造附着物而影响输送的介质。
三、工作条件流量：2～375 m3/h扬程：12.5～80 m抽送介质温度－50～+95℃环境温度≤+40℃系统最高工作压力≤1.2Mpa卧式离心泵结构图单级单吸卧式离心泵,叶轮安装于电机加长轴上,具有运行平稳,结构简单,维护检修简便,安装方便占地面积省等特点,产品符合GB/T5657-1994《离心泵技术条件（III）类》轴流式潜水泵结构图一、产品概述ZQ、HQ系列轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等组成。
电机与泵头共轴并构成一个整体，电机与泵使用机械密封隔开，电缆进线处用进线密封封好，使整个电机处于良好的密封状态，整机潜没在水中运行。
整机内部有泄漏及温升保护装置，运行安全可靠。
叶片可调，流量、扬程变化范围大。
产品执行JB/T10179-2000《混流式、轴流式潜水泵》标准。
广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。
特别适用于流量扬程变化范围大的场合。
二、产品特点1、专业可靠：ZQ、HQ系列泵是特别为大流量、低扬程场合设计的，本系列产品是结合国内外先进制泵技术并经多年实践总结所得，是传统轴流泵、混流泵的最佳换代产品。
电机、泵合二为一，潜入水中具有传统机组无法比拟的一系列优点。
2、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
3、抗扭装置：机组启动瞬间电机起动力矩的反作用力矩常会使机组整体反向旋转，具有东方特色的抗扭装置能轻松化解此问题。
4、电缆耐用防水：用耐油重型橡套电缆，出线处采用特殊密封结构，防止渗漏，保证长久可靠，电机腔内无凝露。
5、安全可靠：两套或多套独立的机械密封，特殊的摩擦副材质上下串联安置，提供多重保护，使用寿命长且实用可靠。
6、安装方便投资省：电机、泵合二为一，无需现场进行耗工耗时复杂的轴线对中安装工序，安装十分方便；由于泵潜入水中运行，可大大简化泵站的建筑结构工程，减少安装面积，可节约泵站的工程总造价30～40%。
