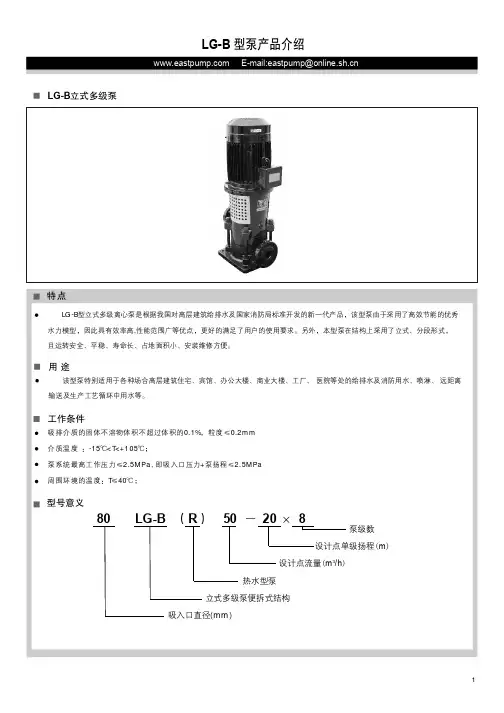

立式多级离心泵型号意义及结构图

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

轻型立式多级离心泵指的是cdlf轻型立式多级泵，这是一种吸取了G外先进技术所设计出来的一款非自吸立式多级离心泵，更换非常方便，这主要是因为采用的是标准立式电机和快装式机械密封。

另外，在该泵的过流部分均是采用的不锈钢(304\316)材料制成。

故而可以输送从自来水到工业液体的各种不同介质，适用于不同温度，流量和压力范围，也适用于输送轻度腐蚀性液体。

CDLF轻型不锈钢立式多级离心泵型号意义：CDLF不锈钢多级离心泵技术参数：流量：4.2-504m3/h。

扬程：24-240m。

功率：1.5-450kw。

转速：1480r/min。

口径：φ40-φ250。

温度范围：0-+90℃。

工作压力：≤2.4Mpa。

CDLF系列轻型不锈钢立式多级离心泵结构图：CDLF不锈钢多级离心泵特点：1、采用优良的水力模型和先进的制造工艺，大大提高管道泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高管道泵运行的可靠性及输送介质的温度。

3、管道泵的过流部分采用不锈钢板冲压焊接而成，使得管道泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、管道泵的进水口与出水口位于管道泵泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

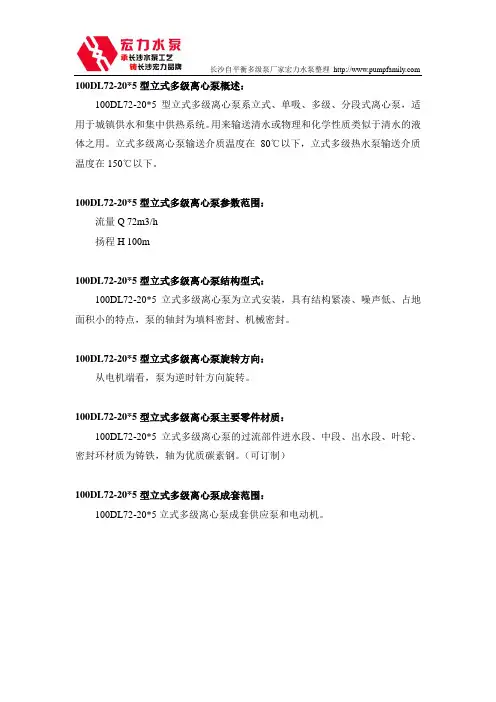

长沙自平衡多级泵厂家宏力水泵整理 100DL72-20*5型立式多级离心泵概述：
100DL72-20*5型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。

100DL72-20*5型立式多级离心泵参数范围：
流量Q 72m3/h
扬程H 100m
100DL72-20*5型立式多级离心泵结构型式：
100DL72-20*5立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

100DL72-20*5型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

100DL72-20*5型立式多级离心泵主要零件材质：
100DL72-20*5立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

（可订制）
100DL72-20*5型立式多级离心泵成套范围：
100DL72-20*5立式多级离心泵成套供应泵和电动机。

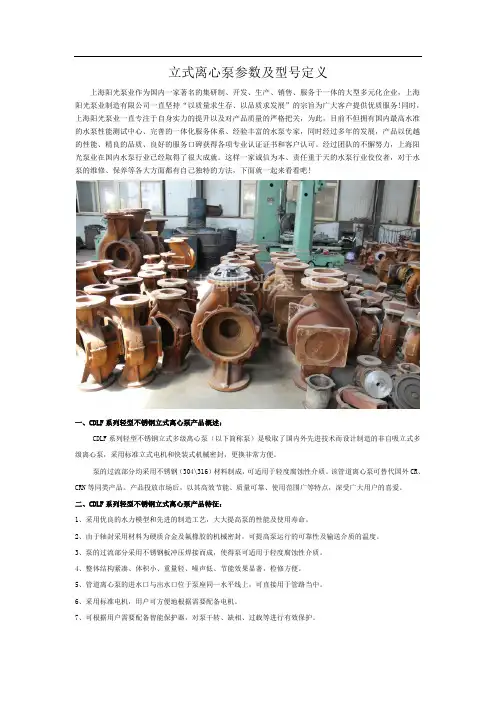

立式离心泵参数及型号定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、CDLF系列轻型不锈钢立式离心泵产品概述：CDLF系列轻型不锈钢立式多级离心泵（以下简称泵）是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。

泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。

该管道离心泵可替代国外CR、CRN等同类产品。

产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

二、CDLF系列轻型不锈钢立式离心泵产品特征：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、管道离心泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

三、CDLF系列轻型不锈钢立式离心泵输送介质：1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

一、立式多级离心泵产品概述DL、DLR型泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。

流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。

DL、DLR型泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。

二、立式多级离心泵型号意义例如：100DL100-20*5100-泵吸入口直径(mm)DL-立式多级离心泵100-设计流量(m3/h)20-单级扬程(m)5-级数三、立式多级离心泵结构图DL型立式多级离心泵性能参数为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。

一、影响多级离心泵组效率的几个因素多级离心泵的效率是机械、容积和水力三种效率的乘积。

泵组的效率为多级离心泵效率和电机效率的乘积。

造成多级离心泵组效率低的因素主要有以下几个。

1．多级离心泵本身效率是最根本的影响。

同样工作条件下的泵，效率可能相差15％以上。

2．离心泵的运行工况低于泵的额定工况，泵效低，耗能高。

3．电机效率在运用中基本保持不变。

因此选择一台高效率电机致关重要。

4．机械效率的影响主要与设计及制造质量有关。

泵选定后，后期管理影响较小。

5．水力损失包括水力摩擦和局部阻力损失。

泵运行一定时间后，不可避免地造成叶轮及导叶等部件表面磨损，水力损失增大，水力效率降低。

6．多级离心泵的容积损失又称泄漏损失，包括叶轮密封环、级间、轴向力平衡机构三种泄漏损失。

容积效率的高低不仅与设计制造有关，更与后期管理有关。

泵连续运行一定时间后，由于各部件之间摩擦，间隙增大，容积效率降低。

立式多级离心泵型号及参数1.型号一：CDLF系列立式多级离心泵CDLF系列立式多级离心泵是一种新型节能型泵，其主要特点是采用高效能电机与全不锈钢可调式离心泵，安装拆卸方便，使用寿命长。

适用于输送非腐蚀性液体，水温范围为-15℃至+120℃。

以下是CDLF系列立式多级离心泵的参数：-流量范围：0.4m³/h至180m³/h-扬程范围：6m至305m- 最高工作压力：30bar-最高工作温度：+90℃-泵体材质：不锈钢-电机功率范围：0.37kW至110kW该型号立式多级离心泵广泛应用于工业领域，如供水、给水、排水、喷灌和消防系统等。

2.型号二：DLAV系列立式多级离心泵DLAV系列立式多级离心泵是一种用于输送清水或物理化学性质类似于水的液体的高压离心泵。

其结构紧凑、体积小、重量轻、外形美观、运行稳定、噪音低。

以下是DLAV系列立式多级离心泵的参数：-流量范围：3.6m³/h至400m³/h-扬程范围：18m至210m- 最高工作压力：21bar-最高工作温度：+70℃-泵体材质：铸铁、不锈钢-电机功率范围：0.37kW至45kW该型号立式多级离心泵广泛应用于城市供水、消防系统、生产过程中的工艺水供应、给水加压系统、暖通空调循环系统等。

3.型号三：CDL系列立式多级离心泵CDL系列立式多级离心泵是一种采用管道结构的新型立式多级离心泵，具有结构紧凑、体积小、外形美观、噪音低等特点。

以下是CDL系列立式多级离心泵的参数：-流量范围：0.4m³/h至240m³/h-扬程范围：24m至305m- 最高工作压力：42bar-最高工作温度：+120℃-泵体材质：不锈钢-电机功率范围：0.37kW至110kW该型号立式多级离心泵广泛应用于市政供水、高层建筑水供应、工业循环系统、清洗设备、工艺工程等。

总之，立式多级离心泵是一种常用于输送各种液体的流体机械设备。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

DL型多级立式离心泵概述：
DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。

DL型多级立式离心泵参数范围：
流量Q 4.9~200m3/s
扬程H 21.6~239m
DL型多级立式离心泵型号说明：
80DL20×4 80DLR20×4
80－进水口直径（毫米）
20－单级扬程（米）
DL－立式多级分段式离心泵
DLR－立式多级分段式热水离心泵
4－4级
DL型多级立式离心泵结构型式：
泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

DL型多级立式离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

DL型多级立式离心泵主要零件材质：
泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

DL型多级立式离心泵成套范围：
成套供应泵和电动机。

ISG立式管道离心泵结构简图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、ISG立式管道离心泵产品概述:ISG立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

二、ISG立式管道离心泵产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG立式管道离心泵工作条件：1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

产品概述立式多级泵采用多个导水段、叶轮组合而成，具有扬程、压力大的典型优点。

非常适用于高楼层自来水增压、远距离输水和需要压力较大的实验设备增压等场合使用。

当然，需要立式多级泵的场合远不止以上所提的几个场合，为了满足各种场合使用，商家也推出了形形色色的立式多级泵，尽管型号多样化，但水泵外观样式大致相同（进出水口位于同一直线和下进水上出水的形式）及工作原理相同。

绝大多数都是离心泵的工作原理。

以下介绍的也全部是离心式多级泵，可以满足小区,大型建筑群(如学校、部队、大型工厂等),别墅群等场合生活供水；大厦,写字楼等商业建筑群空调制冷系统增压和消防增压；自来水厂远距离增压；各种建筑施工现场抽吸不含杂质的清水。

选型分析以下所提的产品型号全部以广州市浩雄泵业有限公司的产品为例。

我从常见的几个用途出发以举例的形式分析，供选型有需要的朋友参考:生活供水：理论上说，生活供水增压可以选择以下几个类型（CRF、GDL、DL、VP）的任意一种，但是从卫生和工作效率来说，不可随意选。

CRF属于最新推出的系列产品，不管是外观还是工作效率，CRF在各方面都是做得最好的。

如果您需要高效又清洁的增压水泵，CRF当然是您的首选！对于一般规模的的生活供水，DL系列泵可不考虑。

DL属于低转速高扬程（30-250m）大流量（12-500m ³/h）泵，尽管采用HT200铸铁制造，但是其价格往往比CRF全不锈钢多级泵价格还高。

VP系列产品属于小流量（4-30m³/h）高扬程离心泵，其除叶轮采用H62黄铜制造外，其他全部采用铸铁，因此，VP型多级泵的在同等参数下，其价格最低，如无特别要求，采用VP立式多级泵做生活泵也是非常不错的。

GDL 属于制造工艺比较陈旧的产品，属于中等流量（2-72m³/h）高扬程（24-160m）管道式离心泵，尽管其进水段采用HT200铸铁，但其在相同参数的情况下，价格和全不锈钢的CRF相当，如无特殊要求，生活供水也可不考虑GDL系列产品。

多级离心泵结构图以下几款多级离心泵结构图供用户、施工方或设计院参考【GDL系列立式多级管道离心泵】结构图：1泵体11联轴器2拉紧螺栓12联接座3外筒13气嘴4叶轮14机械密封5叶轮挡套15轴6轴套16中段7密封垫17轴套螺母8螺母18轴瓦9销19回水管部件10电机GDL立式多级管道泵价格编号型号流量扬程吸程转速电机功率电压铸铁不锈钢(m3m) (m) (m) (r/min) (KW) (v) （元）（元）1 25GDL2-12x32 36 7.5 2900 11 380 1599 34752 25GDL2-12x4 2 48 7.5 2900 1.1 380 1779 38923 25GDL2-12x5 2 60 7.5 2900 1.5 380 2016 43794 25GDL2-12x6 2 72 7.5 2900 1.5 380 2182 47965 250DL2-12x7 2 84 7.5 2900 2.2 380 2419 52826 25GDL2-12x8 2 96 7.5 2900 2.2 380 2599 56997 25GDL2-12x9 2 108 7.5 2900 2.2 380 2780 61168 25GDL2-12xl0 2 120 7.5 2900 3 380 3211 68119 25GDL2-12x11 2 132 7.5 2900 3 380 3406 729810 25GDL2-12x12 2 144 7.5 2900 3 380 3572 778411 25GDL2-12x13 2 156 7.5 2900 4 380 392012 25GDL2-12x14 2 168 7.5 2900 4 380 408713 25GDL2-12x15 2 180 7.5 2900 4 380 425314 25GDL4-11x3 4 33 7.5 2900 1.1 380 1626 354515 25GDL4-11x4 4 44 7.5 2900 1.5 380 1849 403116 25GDL4-11x5 4 55 7.5 2900 2.2 380 2085 451817 25GDL4-11x6 4 66 7.5 2900 22 380 2252 493518 25GDL4-11x7 4 77 7.5 2900 3 380 2641 563019 25GDL4-11×8 4 88 7.5 2900 3 380 2808 611620 25GDL4-11×9 4 99 7.5 2900 3 380 2989 660321 25GDL4-11x10 4 110 7.5 2900 4 380 3364 729822 25GDL4-11x11 4 121 7.5 2900 4 380 3545 778423 25GDL4-11x12 4 132 7.5 2900 4 380 3739 834024 25GDL4-11x13 4 143 7.5 2900 4 380 396225 25GDL4-11x14 4 154 7.5 2900 5.5 380 460126 25GDL4-11x15 4 165 7.5 2900 5.5 380 478227 40GDL6-12x3 6 36 7.5 2900 1.5 380 1793 3892流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）28 40GDL6-12x4 6 48 7.5 2900 2.2 380 2043 444829 40GDL6-12x5 6 60 7.5 2900 2.2 380 2252 493530 40GDL6-12x6 6 72 7.5 2900 3 380 2641 569931 40GDL6-12x7 6 84 7.5 2900 3 380 2850 604732 40GDL6-12x8 6 96 7.5 2900 4 380 3169 681133 40GDL6-12x9 6 108 7.5 2900 4 380 3378 736734 40GDL6-12x10 6 120 7.5 2900 4 380 3572 792335 40GDL6-12x11 6 132 7.5 2900 5.5 380 4226 896636 40GDL6-12x12 6 144 7.5 2900 5.5 380 4490 966137 40GDL6-12x13 6 156 7.5 2900 7.5 380 343338 40GDL6-12x14 6 168 7.5 2900 7.5 380 501839 40GDL6-12x15 6 180 7.5 2900 7.5 380 521340 50GDL6-15x2 12 30 7.5 2900 2.2 380 2349 514341 50GDL6-15x3 12 45 7.5 2900 3 380 2794 597742 50GDL6-15x4 12 60 7.5 2900 4 380 3155 674243 50GDL12-15x5 12 75 7 2900 5.5 380 3572 771544 50GDL12-15x6 12 90 7 2900 5.5 380 3795 834045 50GDL12-15x7 12 105 7 2900 7.5 380 4087 910546 50GDL12-15x8 12 120 7 2900 7.5 380 4309 980047 50GDL12-15x9 12 135 7 2900 11 380 5463 1153748 50GDL12-15xl0 12 150 7 2900 11 380 5685 1230249 50GDL18-15x2 18 30 7 2900 3 380 2488 542150 50GDL18-15x3 18 45 7 2900 4 380 2850 618651 50GDL18-15x4 18 60 7 2900 5.5 380 3419 729852 50GDL18-15x5 18 75 7 2900 7.5 380 3697 813253 50GDL18-15x6 18 90 7 2900 7.5 380 3934 889654 50GDL18-15x7 18 105 7 2900 11 380 5074 1070355 50GDL18-15x8 18 120 7 2900 11 380 5296 11468流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）56 50GDL18-15x9 18 135 7 2900 15 380 5657 1237157 50GDL18-15x10 18 150 7 2900 15 380 5880 1327558 65GDL24-12x2 24 24 6 2900 3 380 2641 569959 65GDL24-12x3 24 36 6 2900 4 380 3044 660360 65GDL24-12x4 24 48 6 2900 5.5 380 3642 778461 65GDL24-12x5 24 60 6 2900 7.5 380 4031 875762 65GDL24-12x6 24 72 6 2900 7.5 380 4295 959163 65GDL24-12x7 24 84 6 2900 11 380 5491 1167664 65GDL24-12x8 24 96 6 2900 11 380 5769 1258065 65GDL24-12x9 24 108 6 2900 15 380 6144 1341466 65GDL24-12x10 24 120 6 2900 15 380 6408 1431767 65GDL24-12x11 24 132 6 2900 15 380 6881 1522168 65GDL24-12x12 24 144 6 2900 18.5 380 7395 1612469 80GDL36-12x2 36 24 5.5 2900 4 380 3239 688170 80GDL36-12x3 36 36 5.5 2900 5.5 380 3836 813271 80GDL36-12x4 36 48 5.5 2900 7.5 380 4212 917472 80GDL36-12x5 36 60 5.5 2900 11 380 5435 1153773 80GDL36-12x6 36 72 5.5 2900 11 380 5741 1251074 80GDL36-12x7 36 84 5.5 2900 15 380 6199 1355375 80GDL36-12x8 36 96 5.5 2900 15 380 6477 1452676 80GDL36-12x9 36 108 5.5 2900 18.5 380 6978 1570777 80GDL36-12x10 36 120 5.5 2900 18.5 380 7298 1668078 80GDL54-14x2 54 28 5 2900 7.5 380 3767 799379 80GDL54-14x3 54 42 5 2900 11 380 5018 1056480 80GDL54-14x4 54 56 5 2900 15 380 5435 1181581 80GDL54-14x5 54 70 5 2900 18.5 380 5949 1313682 80GDL54-14x6 54 84 5 2900 18.5 380 6255 1424883 80GDL54-14x7 54 98 5 2900 22 380 7131 15846流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）84 80GDL54-14x8 54 112 5 2900 30 380 8854 1850185 80GDL54-14x9 54 126 5 2900 30 380 9244 1959986 80GDL54-14x10 54 140 5 2900 37 380 9939 2135087 100GDL72-14x2 72 28 45 2900 11 380 5671 1084288 100GDL72-14x3 72 42 45 2900 15 380 6213 1223289 100GDL72-14x4 72 56 45 2900 185 380 7200 1390090 100GDL72-14x5 72 70 45 2900 22 380 8785 1598591 100GDL72-14x6 72 84 45 2900 30 380 9188 1946092 100GDL72-14x7 72 98 45 2900 30 380 9188 2154593 100GDL72-14x8 72 112 45 2900 37 380 10300 2435394 100GDL72-14x9 72 126 45 2900 37 380 10773 2645295 100GDL72-14xl。

■DL立式多级离心泵■上海沈泉泵阀制造有限公司☆概述DL 、DLR 型泵系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理性质类似于水的液体之用。

主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为 4.9～200m3／h ，扬程范围为22～239m ，配套功率范围为1.5～160KW ，口径范围为φ40～φ150mm 。

本厂生产的DL 、DLR 型系列泵质量可靠、性能稳定，欢迎各新老客户选购。

☆ 用途DL 、DLR 型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

DL 型介质使用温度不超过80℃，DLR 型介质使用温度不超过l20℃。

☆ 结构说明1 进水段2 中段3 密封环4 叶轮挡套5 叶轮6 平衡鼓7 平衡套8 出水段9 机械密封 10 填料体 11 轴套 12 挡水套 13 轴承盒 14 推力球轴承 15 轴承盖 16 连接架 17 连轴器 18 水中轴承套 19 水中轴承 20 下轴套 21 卡环 22 卡环套 23 导叶管 24 导叶 25 叶轮密封环 26 出水段导叶 27 灌水回水管 28 填料压盖 29 电动机DL 型泵由电机和泵两部分组成，电机为Y 型三相导步电机，泵和嘲采用联轴器连接，整体为刚性连接，使用时无需校正。

泵由定子部分利转子部分组成。

泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。

为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。

转子部分由轴、中轮、平衡鼓等组成。

转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由角接触球轴承来承受。

进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。

轴封采用填料或机械密封，用户可根据需要选择。

泵旋转方向从驱动端向下看为逆时针方向转动。

☆ 主要特点1．泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
