多级泵的结构图展示及原理介绍

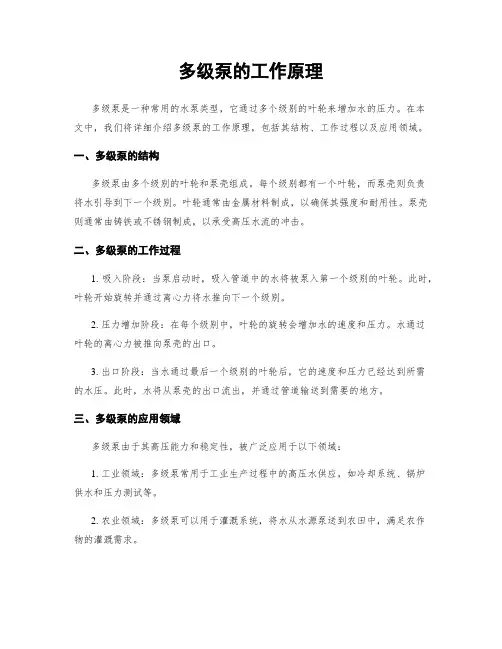

多级泵的工作原理多级泵是一种常用的水泵类型，它通过多个级别的叶轮来增加水的压力。

在本文中，我们将详细介绍多级泵的工作原理，包括其结构、工作过程以及应用领域。

一、多级泵的结构多级泵由多个级别的叶轮和泵壳组成。

每个级别都有一个叶轮，而泵壳则负责将水引导到下一个级别。

叶轮通常由金属材料制成，以确保其强度和耐用性。

泵壳则通常由铸铁或不锈钢制成，以承受高压水流的冲击。

二、多级泵的工作过程1. 吸入阶段：当泵启动时，吸入管道中的水将被泵入第一个级别的叶轮。

此时，叶轮开始旋转并通过离心力将水推向下一个级别。

2. 压力增加阶段：在每个级别中，叶轮的旋转会增加水的速度和压力。

水通过叶轮的离心力被推向泵壳的出口。

3. 出口阶段：当水通过最后一个级别的叶轮后，它的速度和压力已经达到所需的水压。

此时，水将从泵壳的出口流出，并通过管道输送到需要的地方。

三、多级泵的应用领域多级泵由于其高压能力和稳定性，被广泛应用于以下领域：1. 工业领域：多级泵常用于工业生产过程中的高压水供应，如冷却系统、锅炉供水和压力测试等。

2. 农业领域：多级泵可以用于灌溉系统，将水从水源泵送到农田中，满足农作物的灌溉需求。

3. 建筑领域：多级泵可以用于建筑工地的供水系统，确保工地的供水稳定和高压。

4. 市政领域：多级泵可用于供水系统和排水系统，确保城市的供水和排水畅通。

5. 能源领域：多级泵可以用于发电厂的冷却系统，保证发电设备的正常运行。

四、多级泵的优势1. 高压能力：多级泵可以提供比单级泵更高的水压，适用于需要高压水流的应用。

2. 稳定性：多级泵的结构使其具有更好的稳定性和可靠性，可以长时间运行而不受损坏。

3. 节能性：多级泵的设计使其能够以较低的功率提供所需的水压，从而节省能源。

4. 多功能性：多级泵可以适应不同的工作条件和需求，广泛应用于各个领域。

五、总结多级泵通过多个级别的叶轮来增加水的压力，具有高压能力、稳定性和节能性等优势。

它在工业、农业、建筑、市政和能源等领域得到广泛应用。

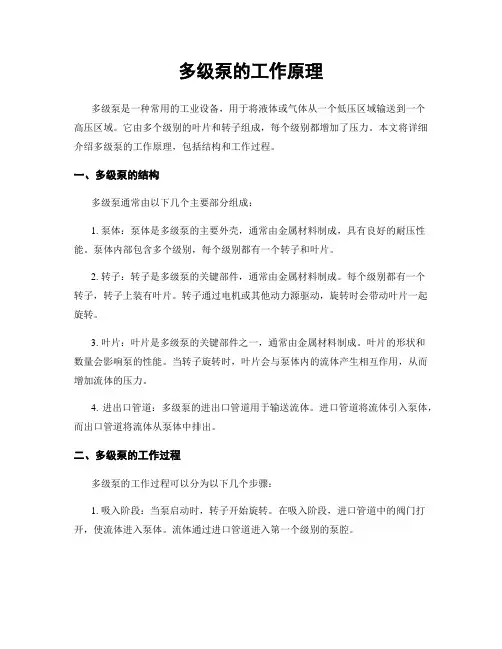

多级泵的工作原理多级泵是一种常用的工业设备，用于将液体或气体从一个低压区域输送到一个高压区域。

它由多个级别的叶片和转子组成，每个级别都增加了压力。

本文将详细介绍多级泵的工作原理，包括结构和工作过程。

一、多级泵的结构多级泵通常由以下几个主要部分组成：1. 泵体：泵体是多级泵的主要外壳，通常由金属材料制成，具有良好的耐压性能。

泵体内部包含多个级别，每个级别都有一个转子和叶片。

2. 转子：转子是多级泵的关键部件，通常由金属材料制成。

每个级别都有一个转子，转子上装有叶片。

转子通过电机或其他动力源驱动，旋转时会带动叶片一起旋转。

3. 叶片：叶片是多级泵的关键部件之一，通常由金属材料制成。

叶片的形状和数量会影响泵的性能。

当转子旋转时，叶片会与泵体内的流体产生相互作用，从而增加流体的压力。

4. 进出口管道：多级泵的进出口管道用于输送流体。

进口管道将流体引入泵体，而出口管道将流体从泵体中排出。

二、多级泵的工作过程多级泵的工作过程可以分为以下几个步骤：1. 吸入阶段：当泵启动时，转子开始旋转。

在吸入阶段，进口管道中的阀门打开，使流体进入泵体。

流体通过进口管道进入第一个级别的泵腔。

2. 压缩阶段：在压缩阶段，转子和叶片的旋转将流体推向下一个级别。

叶片的形状和数量使得流体在压缩过程中逐渐增加压力。

每个级别都会增加流体的压力，直到达到所需的高压。

3. 排出阶段：当流体达到所需的高压后，出口管道中的阀门打开，使流体从泵体中排出。

流体通过出口管道流出多级泵。

4. 循环阶段：多级泵通常是循环工作的，即在流体排出后，再次吸入新的流体进行压缩。

这个过程会持续进行，以保持所需的高压。

三、多级泵的应用领域多级泵广泛应用于工业领域，特别是在需要高压输送的场合。

以下是一些多级泵常见的应用领域：1. 石油和天然气工业：多级泵用于输送石油和天然气，将其从井口输送到加工厂或储存设施。

2. 化工工业：多级泵用于输送化学物质，如酸、碱、溶剂等，以满足化工过程中的需求。

多级泵的工作原理多级泵是一种常用的工业设备，用于将液体从低压区域输送到高压区域。

它由多个级别的叶轮和导叶组成，每个级别都增加了液体的压力。

本文将详细介绍多级泵的工作原理，包括其结构、工作过程和应用场景。

一、多级泵的结构多级泵通常由泵体、叶轮、导叶、轴和密封装置等组成。

1. 泵体：泵体是多级泵的主要部件，它通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐高压性能。

2. 叶轮：叶轮是多级泵的核心部件，它通过旋转产生离心力，将液体推向下一个级别。

叶轮通常由铸铁、不锈钢或其他耐腐蚀材料制成。

3. 导叶：导叶位于叶轮和泵体之间，用于引导液体流动的方向。

导叶的角度可以调整，以改变液体的流速和压力。

4. 轴：轴是连接叶轮和驱动装置的部件，它负责传递旋转动力。

5. 密封装置：密封装置用于防止泵体和轴之间的液体泄漏，常见的密封方式包括填料密封和机械密封。

二、多级泵的工作过程多级泵的工作过程可以分为吸入过程、压缩过程和排出过程。

1. 吸入过程：当泵启动时，叶轮开始旋转，产生离心力。

在吸入过程中，泵体内的压力低于液体的压力，液体被吸入泵体。

2. 压缩过程：液体被吸入泵体后，经过叶轮和导叶的作用，液体的压力逐渐增加。

每个级别的叶轮和导叶都会增加液体的压力，从而实现多级压缩。

3. 排出过程：当液体通过最后一个级别的叶轮和导叶后，其压力达到最高点。

此时，液体被排出泵体，并输送到高压区域。

三、多级泵的应用场景多级泵广泛应用于工业生产和民用领域，主要用于以下场景：1. 污水处理：多级泵可以将污水从低地区抽送到高地区的处理设备，用于污水处理厂和污水处理站。

2. 水供应系统：多级泵可以将水从低水源输送到高层建筑，用于城市供水系统和大型建筑物的供水。

3. 石油化工：多级泵可以用于石油化工过程中的液体输送和压力增加，如原油输送、炼油厂和化工厂的液体循环。

4. 发电厂：多级泵可以用于发电厂的循环冷却系统，将冷却液从低压区域输送到高压区域。

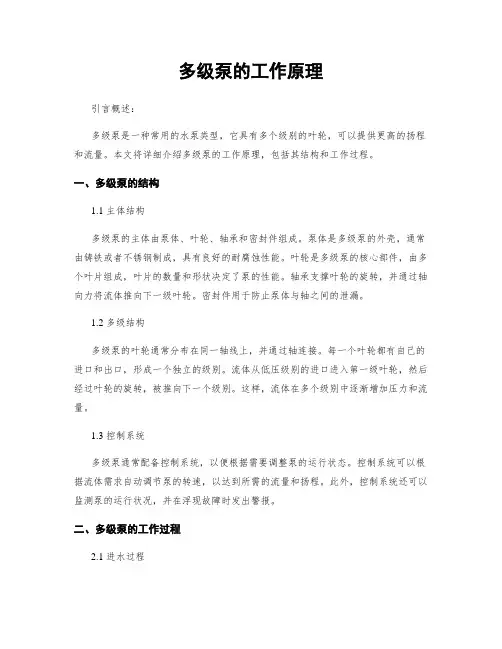

多级泵的工作原理引言概述：多级泵是一种常用的水泵类型，它具有多个级别的叶轮，可以提供更高的扬程和流量。

本文将详细介绍多级泵的工作原理，包括其结构和工作过程。

一、多级泵的结构1.1 主体结构多级泵的主体由泵体、叶轮、轴承和密封件组成。

泵体是多级泵的外壳，通常由铸铁或者不锈钢制成，具有良好的耐腐蚀性能。

叶轮是多级泵的核心部件，由多个叶片组成，叶片的数量和形状决定了泵的性能。

轴承支撑叶轮的旋转，并通过轴向力将流体推向下一级叶轮。

密封件用于防止泵体与轴之间的泄漏。

1.2 多级结构多级泵的叶轮通常分布在同一轴线上，并通过轴连接。

每一个叶轮都有自己的进口和出口，形成一个独立的级别。

流体从低压级别的进口进入第一级叶轮，然后经过叶轮的旋转，被推向下一个级别。

这样，流体在多个级别中逐渐增加压力和流量。

1.3 控制系统多级泵通常配备控制系统，以便根据需要调整泵的运行状态。

控制系统可以根据流体需求自动调节泵的转速，以达到所需的流量和扬程。

此外，控制系统还可以监测泵的运行状况，并在浮现故障时发出警报。

二、多级泵的工作过程2.1 进水过程当多级泵开始运行时，泵体内的流体被吸入泵的进口。

进水口通常位于泵的底部，通过吸力作用将流体吸入泵体。

2.2 叶轮旋转一旦流体进入泵体，它将进入第一级叶轮。

叶轮的旋转由机电驱动，通过轴向力将流体推向下一级叶轮。

每一个叶轮的旋转都会增加流体的压力和流量。

2.3 出水过程流体在多级叶轮的作用下逐渐增加压力和流量，最终从泵的出口排出。

出水口通常位于泵体的顶部，流体通过压力差被推出泵体。

三、多级泵的优势3.1 高扬程多级泵由于具有多个级别的叶轮，可以提供更高的扬程。

这使得多级泵在需要输送水或者其他液体到较高高度的应用中非常实用。

3.2 大流量多级泵的多级结构使得它能够提供较大的流量。

这使得多级泵在需要大量流体输送的应用中非常适合，如供水系统或者工业生产过程。

3.3 稳定性和可靠性多级泵的结构稳定，叶轮间的流体流动是逐级增加的，这使得多级泵具有较高的稳定性和可靠性。

多级泵的工作原理多级泵是一种常用的流体输送设备，广泛应用于工业生产和生活领域。

它通过多个级别的叶轮和导叶组合，将能量逐级转化，提高了泵的扬程和压力，实现了高效的流体输送。

本文将详细介绍多级泵的工作原理。

一、多级泵的结构多级泵通常由泵轴、泵体、叶轮、导叶、密封装置、轴承等部分组成。

1. 泵轴：泵轴是多级泵的主要承载部件，它连接着电机和泵体，传递电机的动力给泵体。

2. 泵体：泵体是多级泵的主要外壳，起到支撑和保护内部部件的作用。

泵体内部设有多个级别的叶轮和导叶。

3. 叶轮：叶轮是多级泵的核心部件，其形状类似于风扇。

叶轮通过泵轴的旋转，将电机提供的动力转化为流体的动能。

4. 导叶：导叶位于叶轮的前后两侧，用于引导流体的流动方向。

导叶的角度可以调节，从而改变流体的流速和流向。

5. 密封装置：密封装置用于防止泵体内部的流体泄漏，保证泵的正常工作。

6. 轴承：轴承支撑着泵轴的转动，减少摩擦和能量损失。

二、多级泵的工作原理基于离心力和动能转换的原理。

当电机启动后，泵轴开始旋转，带动叶轮一起旋转。

叶轮的旋转产生了离心力，使得流体被离心力推向叶轮的外围。

同时，叶轮的叶片将流体加速，将其动能转化为流体的动能。

多级泵中的每个级别都有叶轮和导叶。

在每个级别中，叶轮将流体加速，然后将其推向下一个级别的叶轮。

通过这种级联的方式，多级泵能够逐级提高流体的压力和扬程。

导叶在多级泵中起到引导流体流动方向的作用。

导叶的角度可以调节，通过改变导叶的角度，可以改变流体的流速和流向。

这样，多级泵可以根据实际需要进行调节，以满足不同工况下的流体输送要求。

在多级泵的工作过程中，泵体内部的流体被连续加速，从而提高了流体的压力和扬程。

最终，流体被输送到需要的位置，实现了高效的流体输送。

三、多级泵的应用领域多级泵广泛应用于各个领域，包括工业生产、农业灌溉、城市供水、环境工程等。

以下是多级泵的常见应用场景：1. 工业生产：多级泵用于输送各种液体介质，如原油、石油、化工液体等。

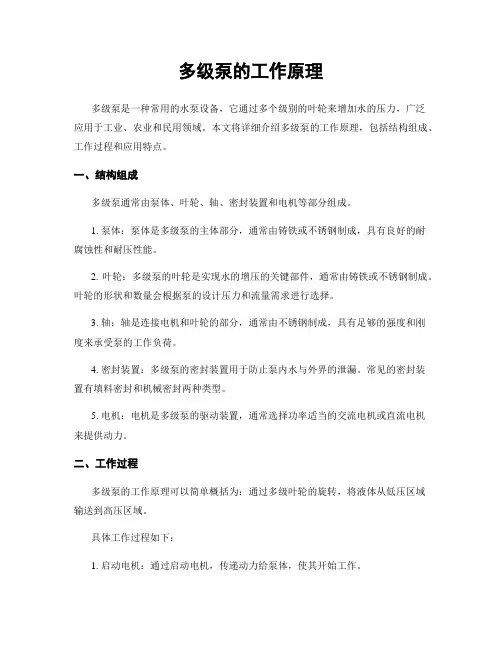

多级泵的工作原理多级泵是一种常用的水泵设备，它通过多个级别的叶轮来增加水的压力，广泛应用于工业、农业和民用领域。

本文将详细介绍多级泵的工作原理，包括结构组成、工作过程和应用特点。

一、结构组成多级泵通常由泵体、叶轮、轴、密封装置和电机等部分组成。

1. 泵体：泵体是多级泵的主体部分，通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐压性能。

2. 叶轮：多级泵的叶轮是实现水的增压的关键部件，通常由铸铁或不锈钢制成。

叶轮的形状和数量会根据泵的设计压力和流量需求进行选择。

3. 轴：轴是连接电机和叶轮的部分，通常由不锈钢制成，具有足够的强度和刚度来承受泵的工作负荷。

4. 密封装置：多级泵的密封装置用于防止泵内水与外界的泄漏。

常见的密封装置有填料密封和机械密封两种类型。

5. 电机：电机是多级泵的驱动装置，通常选择功率适当的交流电机或直流电机来提供动力。

二、工作过程多级泵的工作原理可以简单概括为：通过多级叶轮的旋转，将液体从低压区域输送到高压区域。

具体工作过程如下：1. 启动电机：通过启动电机，传递动力给泵体，使其开始工作。

2. 水进入泵体：当电机启动后，水从进水口进入泵体。

3. 进入第一级叶轮：水进入泵体后，首先进入第一级叶轮。

叶轮的旋转会给水施加离心力，使水的压力增加。

4. 经过第一级叶轮：水经过第一级叶轮后，压力得到增加，然后进入第二级叶轮。

5. 逐级增压：水逐级经过多个叶轮，每经过一个叶轮，压力都会进一步增加，直到达到所需的工作压力。

6. 出水口排放：当水经过最后一个叶轮后，压力达到设定值，然后从出水口排放出去。

三、应用特点多级泵具有以下几个应用特点：1. 高压力输出：多级泵能够通过多级叶轮的作用，将水的压力逐级增加，适用于需要高压力输出的场合。

2. 大流量输送：多级泵的设计结构使其能够输送大流量的液体，适用于需要大流量输送的场合。

3. 节能高效：多级泵通常采用优化设计，提高了泵的效率，减少了能源消耗，具有较好的节能效果。

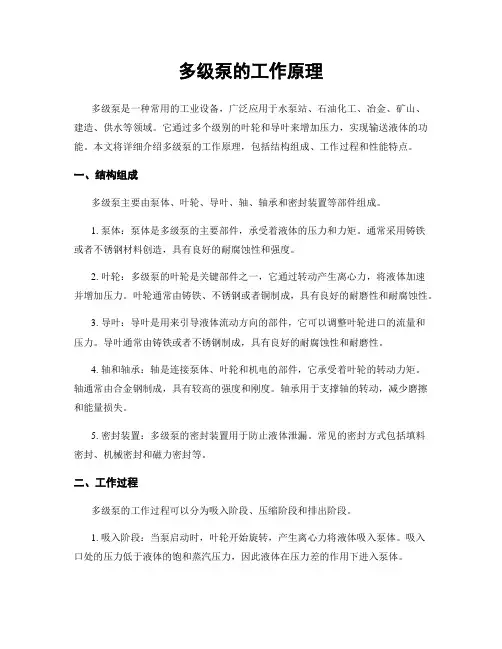

多级泵的工作原理多级泵是一种常用的工业设备，广泛应用于水泵站、石油化工、冶金、矿山、建造、供水等领域。

它通过多个级别的叶轮和导叶来增加压力，实现输送液体的功能。

本文将详细介绍多级泵的工作原理，包括结构组成、工作过程和性能特点。

一、结构组成多级泵主要由泵体、叶轮、导叶、轴、轴承和密封装置等部件组成。

1. 泵体：泵体是多级泵的主要部件，承受着液体的压力和力矩。

通常采用铸铁或者不锈钢材料创造，具有良好的耐腐蚀性和强度。

2. 叶轮：多级泵的叶轮是关键部件之一，它通过转动产生离心力，将液体加速并增加压力。

叶轮通常由铸铁、不锈钢或者铜制成，具有良好的耐磨性和耐腐蚀性。

3. 导叶：导叶是用来引导液体流动方向的部件，它可以调整叶轮进口的流量和压力。

导叶通常由铸铁或者不锈钢制成，具有良好的耐腐蚀性和耐磨性。

4. 轴和轴承：轴是连接泵体、叶轮和机电的部件，它承受着叶轮的转动力矩。

轴通常由合金钢制成，具有较高的强度和刚度。

轴承用于支撑轴的转动，减少磨擦和能量损失。

5. 密封装置：多级泵的密封装置用于防止液体泄漏。

常见的密封方式包括填料密封、机械密封和磁力密封等。

二、工作过程多级泵的工作过程可以分为吸入阶段、压缩阶段和排出阶段。

1. 吸入阶段：当泵启动时，叶轮开始旋转，产生离心力将液体吸入泵体。

吸入口处的压力低于液体的饱和蒸汽压力，因此液体在压力差的作用下进入泵体。

2. 压缩阶段：液体被叶轮加速并进入导叶，导叶将流动方向改变，使液体进一步加速并增加压力。

多级泵通常由多个叶轮和导叶组成，每一个级别都会增加液体的压力。

3. 排出阶段：当液体通过最后一个级别的叶轮和导叶后，其压力已经达到了所需的工作压力。

此时，液体被排出泵体，并通过管道输送到目标位置。

三、性能特点多级泵具有以下几个性能特点：1. 高压力：多级泵通过多个级别的叶轮和导叶来增加压力，可以满足高压力输送的需求。

2. 大流量：多级泵的结构设计使其具有较大的流量处理能力，可以满足大流量输送的需求。

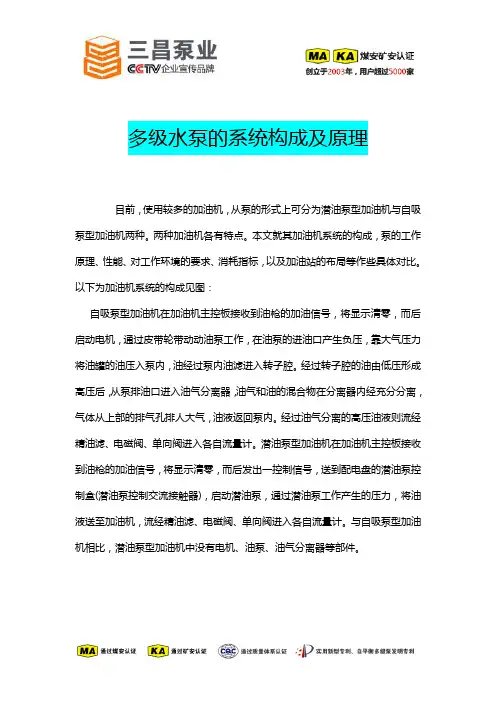

多级水泵的系统构成及原理
目前，使用较多的加油机，从泵的形式上可分为潜油泵型加油机与自吸泵型加油机两种。

两种加油机各有特点。

本文就其加油机系统的构成，泵的工作原理、性能、对工作环境的要求、消耗指标，以及加油站的布局等作些具体对比。

以下为加油机系统的构成见图：
自吸泵型加油机在加油机主控板接收到油枪的加油信号，将显示清零，而后启动电机，通过皮带轮带动动油泵工作，在油泵的进油口产生负压，靠大气压力将油罐的油压入泵内，油经过泵内油滤进入转子腔。

经过转子腔的油由低压形成高压后，从泵排油口进入油气分离器，油气和油的混合物在分离器内经充分分离，气体从上部的排气孔排人大气，油液返回泵内。

经过油气分离的高压油液则流经 精油滤、电磁阀、单向阀进入各自流量计。

潜油泵型加油机在加油机主控板接收 到油枪的加油信号，将显示清零，而后发出一控制信号，送到配电盘的潜油泵控 制盒(潜油泵控制交流接触器)，启动潜油泵，通过潜油泵工作产生的压力，将油液送至加油机，流经精油滤、电磁阀、单向阀进入各自流量计。

与自吸泵型加油机相比，潜油泵型加油机中没有电机、油泵、油气分离器等部件。

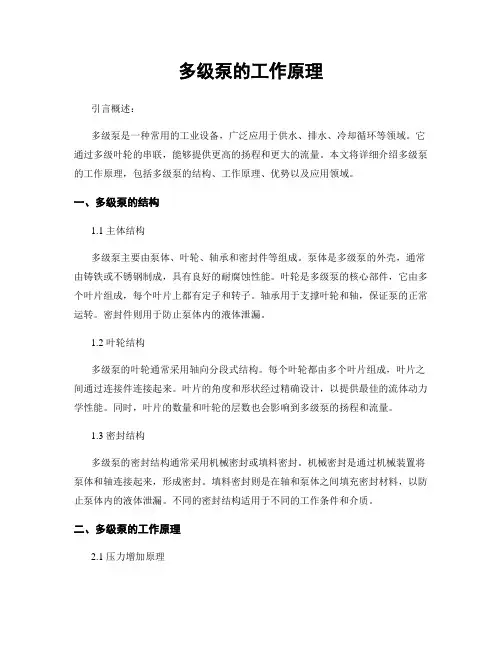

多级泵的工作原理引言概述：多级泵是一种常用的工业设备，广泛应用于供水、排水、冷却循环等领域。

它通过多级叶轮的串联，能够提供更高的扬程和更大的流量。

本文将详细介绍多级泵的工作原理，包括多级泵的结构、工作原理、优势以及应用领域。

一、多级泵的结构1.1 主体结构多级泵主要由泵体、叶轮、轴承和密封件等组成。

泵体是多级泵的外壳，通常由铸铁或不锈钢制成，具有良好的耐腐蚀性能。

叶轮是多级泵的核心部件，它由多个叶片组成，每个叶片上都有定子和转子。

轴承用于支撑叶轮和轴，保证泵的正常运转。

密封件则用于防止泵体内的液体泄漏。

1.2 叶轮结构多级泵的叶轮通常采用轴向分段式结构。

每个叶轮都由多个叶片组成，叶片之间通过连接件连接起来。

叶片的角度和形状经过精确设计，以提供最佳的流体动力学性能。

同时，叶片的数量和叶轮的层数也会影响到多级泵的扬程和流量。

1.3 密封结构多级泵的密封结构通常采用机械密封或填料密封。

机械密封是通过机械装置将泵体和轴连接起来，形成密封。

填料密封则是在轴和泵体之间填充密封材料，以防止泵体内的液体泄漏。

不同的密封结构适用于不同的工作条件和介质。

二、多级泵的工作原理2.1 压力增加原理多级泵通过多级叶轮的串联，使液体在每个叶轮之间产生压力增加。

当液体通过叶轮时，叶轮的转动将液体加速，并将动能转化为压力能。

在每个叶轮之间，液体的压力将不断增加，从而实现更高的扬程。

2.2 流体动力学原理多级泵的叶轮和泵体之间形成了一系列的流道，液体通过这些流道流动。

在流动过程中，液体受到离心力和惯性力的作用，产生压力增加。

同时，叶轮的形状和叶片的角度也能够改变液体的流动方向和速度，进一步增加液体的压力。

2.3 能量转换原理多级泵将电能转换为机械能，并进一步转化为液体的压力能。

在泵体内，电动机通过轴驱动叶轮旋转，产生离心力和惯性力。

这些力将液体加速，并将动能转化为压力能。

多级叶轮的串联使得液体的压力能不断增加，从而实现更高的扬程和流量。

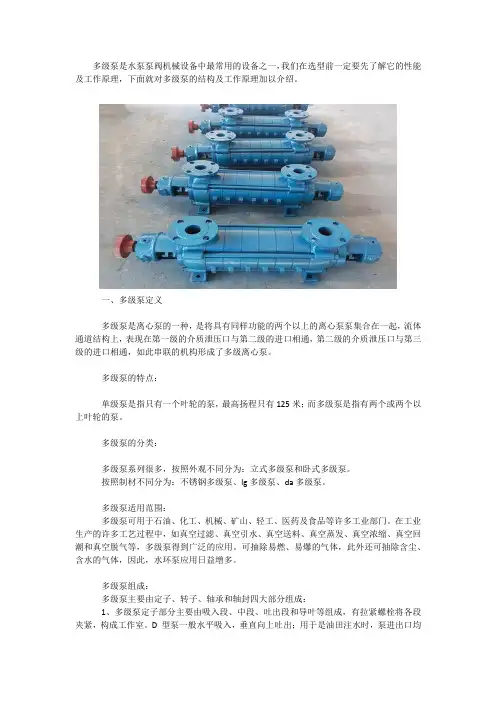

多级泵是水泵泵阀机械设备中最常用的设备之一，我们在选型前一定要先了解它的性能及工作原理，下面就对多级泵的结构及工作原理加以介绍。

一、多级泵定义多级泵是离心泵的一种，是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级泵的特点：单级泵是指只有一个叶轮的泵，最高扬程只有125米；而多级泵是指有两个或两个以上叶轮的泵。

多级泵的分类：多级泵系列很多，按照外观不同分为：立式多级泵和卧式多级泵。

按照制材不同分为：不锈钢多级泵、lg多级泵、da多级泵。

多级泵适用范围：多级泵可用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，多级泵得到广泛的应用。

可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

多级泵组成：多级泵主要由定子、转子、轴承和轴封四大部分组成：1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。

D 型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。

DG型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。

轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

二、多级泵工作原理多级泵就是进出水段与中段，通过拉杆组合在一起。

他的输出水压力可以很大，是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。

待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。

多级泵的工作原理多级泵是一种常用的工业设备，广泛应用于水处理、石油化工、冶金、能源等领域。

它通过多个级别的叶轮和导叶组合，能够提供更高的扬程和流量，满足不同工况下的需求。

本文将详细介绍多级泵的工作原理。

一、多级泵的结构组成多级泵主要由泵体、叶轮、导叶、轴、轴承、密封装置等组成。

1. 泵体：泵体是多级泵的主要部件，通常由铸铁、不锈钢等材料制成。

泵体内部有多个级别的叶轮和导叶，通过泵体的进口和出口连接管道，实现液体的吸入和排出。

2. 叶轮：叶轮是多级泵的关键部件，它由多个叶片组成。

叶轮的形状和叶片的数量会影响泵的性能。

当泵运行时，叶轮通过旋转产生离心力，将液体推向下一个级别。

3. 导叶：导叶位于叶轮的后面，起到引导和调节液体流动的作用。

导叶的角度可以调整，以改变液体的流速和流向。

4. 轴和轴承：轴是连接泵体和电机的部件，承受泵的旋转力和轴向力。

轴承支撑轴的旋转，减少摩擦和磨损。

5. 密封装置：多级泵的密封装置用于防止液体泄漏。

常见的密封方式包括填料密封和机械密封。

二、多级泵的工作原理基于离心力和液体的流动规律。

1. 吸入阶段：当电机启动后，泵体内的叶轮开始旋转。

在吸入阶段，液体通过泵体的进口进入泵体内部。

叶轮的旋转产生离心力，将液体推向下一个级别。

2. 压力增加阶段：在每个级别中，叶轮和导叶的作用下，液体的流速和流向发生变化。

液体在叶轮和导叶之间被压缩，压力逐渐增加。

随着液体通过每个级别，压力不断增加，直到达到所需的扬程。

3. 排出阶段：当液体通过最后一个级别后，它将被推向泵体的出口。

此时，液体的压力已经达到所需的扬程，可以满足特定工况下的需求。

多级泵的工作原理可以通过以下公式来描述：扬程 = 单级扬程 ×级数流量 = 单级流量 ×级数其中，单级扬程和单级流量是指泵的每个级别所能提供的扬程和流量。

三、多级泵的应用多级泵由于其高扬程和大流量的特点，被广泛应用于各个领域。

1. 水处理：多级泵在供水系统、给排水系统、工业循环水系统等方面起着重要作用。

多级泵的工作原理多级泵是一种常用的工业设备，广泛应用于供水、排水、冷却、加热、石油化工、化肥、冶金、矿山等领域。

它通过多级叶轮的串联组合，将液体从低压区域逐级提升到高压区域，实现流体的输送和增压。

一、多级泵的结构组成多级泵主要由泵体、叶轮、轴、密封装置、轴承等组成。

1. 泵体：多级泵的泵体通常为铸铁或不锈钢材料制成，具有良好的耐腐蚀性和强度。

2. 叶轮：多级泵的叶轮是实现流体增压的关键部件，通常由耐磨材料制成。

叶轮的数量根据实际需求而定，一般为2-6级。

3. 轴：多级泵的轴是连接泵体和叶轮的部件，通常由高强度的不锈钢材料制成。

4. 密封装置：多级泵的密封装置用于防止泵体和轴之间的泄漏，常见的密封方式有填料密封和机械密封两种。

5. 轴承：多级泵的轴承用于支撑轴的运转，减少摩擦和振动，常见的轴承类型有滚动轴承和滑动轴承两种。

二、多级泵的工作原理基于离心力和动能转换的原理。

当电动机带动泵的轴旋转时，叶轮也随之旋转。

在叶轮的作用下，液体进入泵体并通过叶轮的离心力被抛离，形成一定的压力。

随着液体通过第一级叶轮后，进入第二级叶轮，再次受到离心力的作用，压力进一步增加。

通过多级叶轮的串联组合，液体逐级增压，最终达到所需的高压。

多级泵的工作过程可以简化为以下几个步骤：1. 吸入过程：当泵启动后，叶轮开始旋转，形成一定的负压。

液体通过进水口进入泵体，填满泵体和叶轮之间的空腔。

2. 压力增加：随着叶轮的旋转，液体被离心力抛离，形成一定的压力。

液体通过第一级叶轮后，压力增加。

3. 逐级增压：液体经过第一级叶轮后，进入第二级叶轮，再次受到离心力的作用，压力进一步增加。

通过多级叶轮的串联组合，液体逐级增压，直至达到所需的高压。

4. 排出过程：经过多级叶轮的作用，液体的压力达到设定值后，进入出水口排出。

三、多级泵的特点和应用1. 高压：多级泵能够提供较高的压力，适用于输送远距离、高扬程的流体。

2. 大流量：多级泵能够提供较大的流量，适用于输送大量液体的场合。

多级泵结构图
以下几款多级泵结构图供用户、施工方或设计院参考【CDLF型立式不锈钢多级泵】结构图：
CDL\CDLF不锈钢多级泵价格
【CHLF型卧式不锈钢分段式多级泵】结构图：
CHL CHLF CHLF(T)多级泵价格
【CHL型卧式轻型不锈钢多级泵（圆筒式）】结构图：
CHL CHLF CHLF(T)多级泵价格
【D、DG型卧式多级离心泵】结构图：
DG泵（中低压）结构图.填料密封-水封水引自第一级叶轮
DG泵（中低压）结构图.填料密封-水封水用外接水
DG泵（中低压）结构图.填料密封-机械密封
DG泵（次高压）结构图.
D、DG锅炉给水离心泵价格
【DL系列立式多级离心泵】结构图：
DL型立式多级离心泵价格
【GC型卧式多级锅炉给水泵】结构图：
GC型卧式多级锅炉给水泵价格
【GDL系列立式多级管道离心泵】结构图：
GDL立式多级管道泵价格
【LG、LG-B型高层建筑多级给水泵】结构图：
LG型高层建筑多级离心泵价格。

多级离心泵工作原理是什么（附结构图）从总体上看，多级离心泵是若干个叶轮安装在同一泵轴上，叶轮的外侧是液体导流装置及泵壳。

然而，如何将叶轮组安装在泵体内或者从泵体内取出呢？无外乎两个办法，一个是将泵体及导流装置沿泵轴的轴线水平剖分，使其成为上下两部分，这叫水平剖分式多级离心泵；另一个办法是将泵体及液体导流装置沿泵轴方向在叶轮之间以垂直于泵轴的平面剖切成若干个段，这叫分段式多级离心泵。

1-泵盏 2-泵体 3-轴承体4-轴套5-叶轮6-泵轴7-轴头油泵图1 水平剖分式多级离心泵结构图下面分别对水平剖分式和分段式多级离心泵的结构加以介绍。

1、水平剖分式多级离心泵的结构图1所示为水平剖分式多级离心泵结构图。

这种泵采用蜗壳形泵体，每个叶轮的外围都有相应的蜗室，相当于将几个单级蜗壳泵装在同一根轴上串联工作，所以又叫蜗壳式多级泵。

由于泵体是水平剖分式，吸入口和排出口都直接铸在泵体上，检修时很方便，只需把泵盖取下，即可暴露整个转子，在检修转子时，需将整个转子吊出时，不必拆卸连接管路。

这种泵的叶轮通常为偶数对称布置，大部分轴向力得到平衡，因而不需要安装轴向平衡装置。

水平剖分式多级泵流量范围为450～1500m3/h，最高扬程可达1800mHz0。

由于叶轮对称布置，泵壳内有交叉流道，如图2所示，所以它比同性能的分段式多级泵体积大，铸造工艺复杂，泵盖和泵体的定位要求高，在压力较高时，泵盖和泵体的结合面密封难度大。

2、分段式多级离心泵的结构在压力较高时，通常采用分段式多级离心泵。

这种泵是一种垂直剖分多级泵，它有一个前段、一个尾段和若干个中段组成，用四个长杆螺栓连接为一个整体。

安装在泵轴上的叶轮的个数就代表离心泵的级数，中段的每个叶轮配一个导轮，导轮的作用基本上同蜗壳相同，主要是将动能转化为静压能。

叶轮一般为单吸的，吸人口都朝向一个方向。

为了平衡轴向力，在末段后面装有平衡盘，并用平衡管和前段进口相连通。

其转子在工作过程中可以沿轴向左右窜动，靠平衡盘的推力平衡叶轮组的轴向力，将转子维持在平衡位置附近。

多级泵结构原理今天来聊聊多级泵结构原理的那些事儿。

你们知道高楼供水是怎么实现的吗？住高层的人想要有水用，这就多亏了多级泵啦。

多级泵就像是一个个小帮手接力做功，把水一级一级地送上去。

那它为啥能这么高效地送水呢？这就要说到它的结构了。

多级泵的结构有点像一串糖葫芦。

它主要由吸入段、中段、吐出段，还有叶轮、轴、导叶等部件组成。

叶轮就是干活的主力军，就好比是跑步比赛里的运动员。

多个叶轮沿着轴依次排列，这就构成了多级。

那它的原理呢，打个比方吧，就像一群人在传递水桶。

叶轮转动起来的时候，就像第一个人用力把水桶甩出去，然后下一个人（下一个叶轮）接过来的时候就已经有了一个初始速度，可以更加用力地把水桶（水）送得更远。

每一个叶轮都给水流增加了能量，经过多个叶轮的接力，水流就被源源不断地高速输送出去。

说起来，我一开始接触多级泵原理的时候也是一头雾水。

我只知道水泵能抽水，但是不明白为啥还要多级呢？后来我才了解到，如果是单级泵，它能提升的扬程（简单理解就是水被送到的高度）是有限的。

对于高楼大厦来说，这可不够。

而多级泵里多个叶轮的协同工作就很好地解决了这个问题。

比如说在一些大型的水上乐园里，那些高高的水上滑梯，想要有水流快速地从滑梯顶端流下来，就需要多级泵强大的扬程能力，把水送到高处。

这里面还有一些需要注意的点呢。

多级泵在工作的时候，对轴的要求很高，毕竟要带动那么多叶轮高速转动，轴要是不够结实或者不平衡，整个泵就容易出问题。

我现在也还在不断地学习有关多级泵的知识。

你们说，要是在多级泵的基础上，再改进一下叶轮的形状或者材料，会不会让它的效率变得更高呢？这也是我延伸思考的一个方向。

希望大家也跟我一起多讨论讨论多级泵这个有趣的东西呀。
