常用低压电器的常见故障及维修方法常用低压电器的常见故障及维修方法电气线路中使用的低压电器很多,结构繁简程度不一,今天店铺整理的文章主要是分析各低压电器所共有的各零部件常见故障及维修方法,然后再分析一些常用低压电器的常见故障及维修方法。
一、低压电器零部件常见故障及维修1、触头的故障及维修(1)触头过热。
触头接通时,有电流通过便会发热,正常情况下触头是不会过热的。
当动静触头接触电阻过大或通过电流过大,则会引起触头过热,当触头温度超过允许值时,会使触头特性变坏,甚至产生熔焊。
产生触头过热的具体原因分析如下:①通过动、静触头间的电流过大。
任何电器的触头都必须在其额定电流值下运行,否则触头会过热。
造成触头电流过大原因有系统电压过高或过低;用电设备超载运行;电器触头容量选择不当和故障运行四种可能。
②动静触头间的接触电阻变大。
接触电阻的大小关系到触头的发热程度,其增大的原因有:一是因触头压力弹簧失去弹力而造成压力不足或触头磨损变薄,针对情况应更换弹簧或触头;二是触头表面接触不良。
例如在运行中,粉尘、油污覆盖在触头表面,加大了接触电阻;再如,触头闭合分断时,因有电弧会使触头表面烧毛、灼伤,致使残缺不平和接触面积减小,而造成接触不良。
因此应注意对运行中的触头加强保养。
对铜制触头表面氧化层和灼伤的各种触头可用刮刀或细锉修正;对大、中电流的触头表面,不求光滑,重要的是平整;对小容量触头则要求表面质量好;对银及银基触头只需用棉花浸汽油或四氯化碳清洗即可,其氧化层并不影响接触性能。
维修人员在修磨触头时,切记不要刮削销削太过,以免影响使用寿命,同时不要使用砂布或砂轮修磨,以免石英砂粒嵌于触头表面,反而影响触头接触性能。
对于触头压力的测试可用纸条凭经验来测定。
将一条比触头略宽的纸条(厚0.01mm)夹在动、静触头间,并使开关处于闭合位置,然后用手拉纸条,一般小容量的电器稍用力,纸条即可拉出;对于较大容量的电器,纸条拉出后有撕裂现象。
电工作业低压电器知识一、引言低压电器是指额定电压在1000V及以下的电器设备,广泛应用于家庭、商业和工业领域。
掌握低压电器的知识对于电工作业至关重要,本文将介绍低压电器的基本原理、常见故障及维修方法。
二、基本原理1. 电压和电流低压电器工作时,电压和电流是两个基本参数。
电压是电器设备所需的电能,而电流是电能的流动。
在低压电器中,通常使用交流电,电压的单位是伏特(V),电流的单位是安培(A)。
2. 电路和开关低压电器的工作离不开电路和开关。
电路是电流在电器中流动的路径,可以分为串联电路和并联电路。
开关用于控制电流的通断,常见的开关有单向开关、双向开关和多向开关。
3. 保护装置保护装置是为了保护低压电器设备和人身安全而设计的。
常见的保护装置有熔断器、断路器和漏电保护器。
熔断器和断路器可以在电路过载或短路时切断电流,避免设备损坏和火灾事故。
漏电保护器可以检测到漏电情况,并及时切断电源,保护人身安全。
三、常见故障及维修方法1. 电路故障电路故障是低压电器常见的问题之一。
当电路出现故障时,可能会导致设备无法正常工作或电流过大引发火灾。
如果发现电路故障,首先应切断电源,然后检查电路是否有断路或短路现象,修复或更换故障部件。
2. 开关故障开关故障会导致低压电器无法启动或无法关闭。
如果开关无法启动,首先检查电源是否正常,然后检查开关是否损坏,如有必要,更换开关。
如果开关无法关闭,可能是由于接触不良或内部故障,需要进行清洁或维修。
3. 保护装置故障当保护装置故障时,无法及时切断电流,可能会导致设备损坏或人身安全受到威胁。
如果发现保护装置故障,应立即切断电源,并检查故障原因。
对于熔断器和断路器,可能需要更换熔丝或重置断路器。
对于漏电保护器,可以检查连接线路是否正常,或更换故障保护器。
四、结论低压电器知识是电工作业的基础,只有掌握了基本原理和常见故障的维修方法,才能保证电器设备的正常运行和人身安全。
在实际工作中,电工应时刻注意电器设备的安全使用,及时检查和维修故障,确保低压电器的正常运行。
电工-常用低压电器的维修方法电工是一项复杂而重要的职业,负责安装、维护和修理各种低压电器设备。
在日常工作中,电工常常会面临低压电器故障的维修工作。
本文将介绍几种常见低压电器故障的维修方法。
1.照明设备故障:照明设备是低压电器中最常见的设备之一、当灯泡无法正常工作时,首先检查灯泡是否烧坏。
可以用一支已知好的灯泡进行更换,如果新的灯泡也不能工作,那么问题可能出在电源线路上。
检查电源线路是否有损坏,如有必要,用测试笔检测电源线路是否有电。
2.插座故障:当插座失去供电时,首先检查是否有电,如果没有电,可检查断路器是否跳闸或保险丝是否烧断。
如果跳闸或烧断,应调整断路器或更换保险丝。
如果断路器和保险丝都正常,可能是插座本身故障,需要更换插座。
3.开关故障:当开关无法正常工作时,首先应检查是否有电,如果有电则可能是开关内部损坏。
需要将开关拆开检查,检查内部是否有烧毁或腐蚀的部件,如有必要,更换损坏的部件。
4.电动机故障:电动机是一种常见的低压电器设备。
当电动机无法正常启动时,首先应检查供电是否正常。
如果供电正常,可能是电动机本身故障。
可以用测试笔检测电动机是否有电,如有必要,拆开电动机进行检查,检查是否有损坏或烧毁的部件,如有必要,修理或更换故障部件。
5.电路板故障:当电路板无法正常工作时,首先应检查供电是否正常。
如果供电正常,可能是电路板本身故障。
可以用测试笔检测电路板上的电路连接情况,如有必要,用万用表检测各个电子元件的工作状态,找出故障元件并进行更换。
6.变压器故障:变压器是一种常见的低压电器设备。
当变压器无法正常工作时,首先应检查供电是否正常。
如果供电正常,可以用测试笔检测变压器的输入和输出情况,如有必要,拆开变压器进行检查,检查是否有损坏或烧毁的部件,如有必要,修理或更换故障部件。
在进行维修工作时,电工应遵守以下注意事项:-在进行维修工作之前,务必切断电源,以确保安全。
-使用适当的工具和设备进行维修,并遵守正确的维修方法。

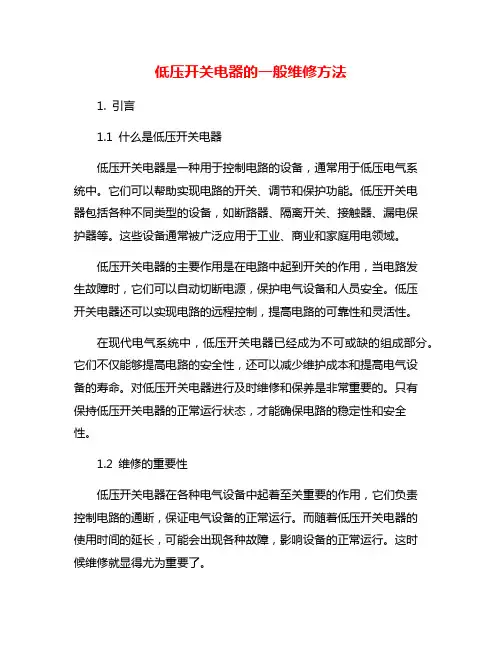

低压开关电器的一般维修方法1. 引言1.1 什么是低压开关电器低压开关电器是一种用于控制电路的设备,通常用于低压电气系统中。
它们可以帮助实现电路的开关、调节和保护功能。
低压开关电器包括各种不同类型的设备,如断路器、隔离开关、接触器、漏电保护器等。
这些设备通常被广泛应用于工业、商业和家庭用电领域。
低压开关电器的主要作用是在电路中起到开关的作用,当电路发生故障时,它们可以自动切断电源,保护电气设备和人员安全。
低压开关电器还可以实现电路的远程控制,提高电路的可靠性和灵活性。
在现代电气系统中,低压开关电器已经成为不可或缺的组成部分。
它们不仅能够提高电路的安全性,还可以减少维护成本和提高电气设备的寿命。
对低压开关电器进行及时维修和保养是非常重要的。
只有保持低压开关电器的正常运行状态,才能确保电路的稳定性和安全性。
1.2 维修的重要性低压开关电器在各种电气设备中起着至关重要的作用,它们负责控制电路的通断,保证电气设备的正常运行。
而随着低压开关电器的使用时间的延长,可能会出现各种故障,影响设备的正常运行。
这时候维修就显得尤为重要了。
维修可以及时解决低压开关电器的故障,确保设备的正常运行。
如果故障时间过长,可能会导致设备受损更严重,甚至影响生产和工作的正常进行。
及时维修是非常重要的。
维修可以节省相关费用。
如果低压开关电器出现故障不及时维修,可能会导致整个设备的更大损坏,甚至需要更换新设备,造成不必要的费用支出。
而及时维修,可以避免这种情况的发生,节约相关费用。
维修对于低压开关电器的保养和维护至关重要。
只有经常进行维修工作,及时发现和解决问题,才能保证设备的长期稳定运行,提高设备的使用寿命,也能避免不必要的损失。
所以,维修对于低压开关电器来说是非常重要的。
2. 正文2.1 常见的低压开关电器故障1. 烧坏:由于电流过大或者设备老化,导致开关电器内部元件烧坏。
这种故障通常会导致开关电器无法正常工作或者无法断开电路。

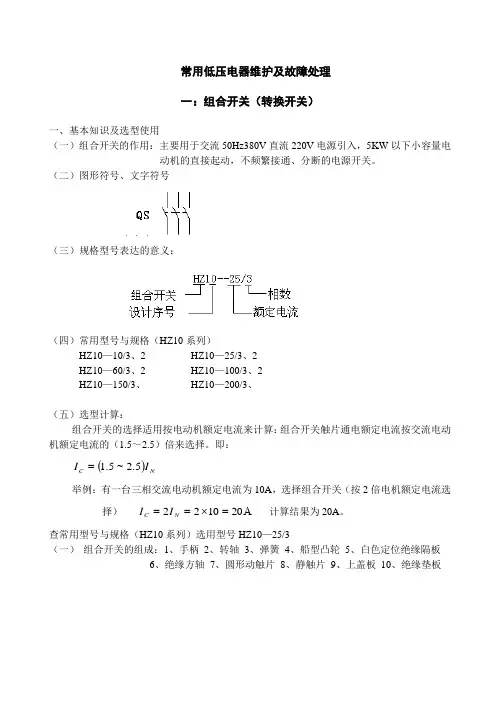

常用低压电器维护及故障处理一:组合开关(转换开关)一、基本知识及选型使用(一)组合开关的作用:主要用于交流50Hz380V 直流220V 电源引入,5KW 以下小容量电动机的直接起动,不频繁接通、分断的电源开关。
(二)图形符号、文字符号(三)规格型号表达的意义:(四)常用型号与规格(HZ10系列)HZ10—10/3、2 HZ10—25/3、2HZ10—60/3、2 HZ10—100/3、2HZ10—150/3、 HZ10—200/3、(五)选型计算:组合开关的选择适用按电动机额定电流来计算:组合开关触片通电额定电流按交流电动机额定电流的(1.5~2.5)倍来选择。
即:()N C I I 5.2~5.1=举例:有一台三相交流电动机额定电流为10A ,选择组合开关(按2倍电机额定电流选择) A =⨯==201022N C I I 计算结果为20A 。
查常用型号与规格(HZ10系列)选用型号HZ10—25/3(一) 组合开关的组成:1、手柄 2、转轴 3、弹簧 4、船型凸轮 5、白色定位绝缘隔板6、绝缘方轴7、圆形动触片8、静触片9、上盖板 10、绝缘垫板(二)拆卸步骤:1、取下手柄2、取下上盖板,连同转轴定位弹簧一同抽出。
3、取出定位船型凸轮和白色定位隔板。
4、抽出绝缘方轴5、分别取下各相绝缘垫板和绝缘垫板圆形凹槽内的圆形动触片及静触片。
(三)检查修理:1、检查动、静触片是否严重磨损、灼伤、损坏,如果有上述情况进行更换动、静触片。
2、检查支撑动触片的圆形红色绝缘纤维板是否破裂、损坏,如果破裂、损坏必须更换。
3、检查转轴定位弹簧是否失去弹性或脱落,如果失去弹性应更换;若脱落必须重新安装到位。
4、检查定位船型凸轮在白色定位隔板定位方向安放是否正确,如果方向错了必须将方向转动90度安装到位。
(四)组装步骤:1、分别将各相各层绝缘隔板槽内放入对应的圆形动触片及静触片。
绝缘隔板和触片按序重叠安装。
2、插入绝缘方轴于各层绝缘隔板槽内放入的圆形动触片的中间方形孔中。
电工低压维护知识点总结一、低压电器维护的基本知识1. 了解低压电器的基本原理和结构。
低压电器通常指额定电压不超过1000V的电器设备,包括断路器、接触器、熔断器、变压器、开关柜等。
在进行低压电器维护工作时,需要对这些设备的基本原理和结构有一定的了解,以便更好地进行维护和故障排除工作。
2. 掌握低压电器的运行原理。
低压电器在运行过程中,通常涉及到电磁原理、热动原理、传热原理等多方面的知识。
只有了解了设备的运行原理,才能更好地进行维护工作。
3. 熟悉低压电器的维护标准和规范。
低压电器的维护需要严格按照相关的标准和规范进行,例如国家标准、行业标准、企业内部标准等。
4. 了解低压电器的维护周期和方法。
不同类型的低压电器,其维护周期和方法也各不相同,需要根据实际情况进行维护计划的制定。
5. 掌握低压电器的维护流程和步骤。
低压电器的维护通常包括定期检查、定期保养、定期测试和定期更换等多个步骤。
需要对这些维护步骤有清晰的认识,以便进行有效的维护工作。
二、低压电器维护的常见问题及解决方法1. 低压电器的高温故障。
低压电器在运行过程中,由于电流过大或环境温度过高等原因,可能会出现高温故障。
此时需要及时进行检查和处理,可以采取降低负载、改善通风等方式解决。
2. 低压电器的接触不良。
接触不良是低压电器故障的常见原因之一,可能导致设备无法正常运行或引发安全隐患。
解决接触不良问题,通常需要检查接线端子、清洁触点、加强紧固等措施。
3. 低压电器的漏电故障。
漏电故障可能会导致设备损坏或触电危险,需要及时进行处理。
可以通过检查绝缘状况、清洁污染等方式解决漏电故障。
4. 低压电器的过载故障。
过载故障可能会导致设备烧坏或引发火灾,需要及时进行处理。
可以通过改善负载均衡、增加散热设施等方式解决过载故障。
5. 低压电器的短路故障。
短路故障可能会导致设备烧坏或引发火灾,需要及时进行处理。
可以通过检查接线端子、更换烧坏元件等方式解决短路故障。
【建议收藏】低压电器基础知识大全01 断路器低压断路器俗称自动开关或空气开关,用于低压配电电路中不频繁的通断控制。
在电路发生短路、过载或欠电压等故障时能自动分断故障电路,是一种控制兼保护电器。
断路器的种类繁多,按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。
框架式断路器主要用作配电线路的保护开关,而塑料外壳式断路器除可用作配电线路的保护开关外,还可用作电动机、照明电路及电热电路的控制开关。
下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。
断路器的结构和工作断路器主要由3个基本部分组成,即触头、灭弧系统和各种脱扣器,包括过电流脱扣器、失压(欠电压)脱扣器、热脱扣器、分励脱扣器和自由脱扣器。
图1-8是断路器工作原理示意图及图形符号。
断路器开关是靠操作机构手动或电动合闸的,触头闭合后,自由脱扣机构将触头锁在合闸位置上。
当电路发生上述故障时,通过各自的脱扣器使自由脱扣机构动作,自动跳闸以实现保护作用。
分励脱扣器则作为远距离控制分断电路之用。
过电流脱扣器用于线路的短路和过电流保护,当线路的电流大于整定的电流值时,过电流脱扣器所产生的电磁力使挂钩脱扣,动触点在弹簧的拉力下迅速断开,实现短路器的跳闸功能。
图1-8 断路器工作原理示意图及图形符号脱扣器用于线路的过负荷保护,工作原理和热继电器相同。
失压(欠电压)脱扣器用于失压保护,如图1-8所示,失压脱扣器的线圈直接接在电源上,处于吸合状态,断路器可以正常合闸;当停电或电压很低时,失压脱扣器的吸力小于弹簧的反力,弹簧使动铁心向上使挂钩脱扣,实现短路器的跳闸功能。
分励脱扣器用于远方跳闸,当在远方按下按钮时,分励脱扣器得电产生电磁力,使其脱扣跳闸。
不同断路器的保护是不同的,使用时应根据需要选用。
在图形符号中也可以标注其保护方式,如图1-8所示,断路器图形符号中标注了失压、过负荷、过电流3种保护方式。
电工基础知识一,通用部分1,什么叫电路?电流所经过的路径叫电路。
电路的组成一般由电源,负载和连接部分(导线,开关,熔断器)等组成。
2,什么叫电源?电源是一种将非电能转换成电能的装置。
3,什么叫负载?负载是取用电能的装置,也就是用电设备。
连接部分是用来连接电源与负载,构成电流通路的中间环节,是用来输送,分配和控制电能的。
4,电流的基本概念是什么?电荷有规则的定向流动,就形成电流,习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流(强度),用符号I表示。
电流(强度)的单位是安培(A),大电流单位常用千安(KA)表示,小电流单位常用毫安(mA),微安(μA)表示。
1KA=1000A1A=1000 mA1 mA=1000μA5,电压的基本性质?1)两点间的电压具有惟一确定的数值。
2)两点间的电压只与这两点的位置有关,与电荷移动的路径无关。
3)电压有正,负之分,它与标志的参考电压方向有关。
4)沿电路中任一闭合回路行走一圈,各段电压的和恒为零。
电压的单位是伏特(V),根据不同的需要,也用千伏(KV),毫伏(mV)和微伏(μV)为单位。
1KV=1000V1V=1000 mV1mV=1000μV6,电阻的概念是什么?导体对电流起阻碍作用的能力称为电阻,用符号R表示,当电压为1伏,电流为1安时,导体的电阻即为1欧姆(Ω),常用的单位千欧(KΩ),兆欧(MΩ)。
1 MΩ=1000 KΩ1 KΩ=1000Ω7,什么是部分电路的欧姆定律?流过电路的电流与电路两端的电压成正比,而与该电路的电阻成反比,这个关系叫做欧姆定律。
用公式表示为 I=U/R式中:I——电流(A);U——电压(V);R——电阻(Ω)。
部分电路的欧姆定律反映了部分电路中电压,电流和电阻的相互关系,它是分析和计算部分电路的主要依据。
8,什么是全电路的欧姆定律?图中r0是电源的内阻;当导线的电阻可以忽略不计时,负载电阻R就是外电路的电阻;E表示电源的电动势。
低压电气维修知识点电气设备在我们的日常生活中扮演着重要的角色,而低压电气维修则是确保电气设备正常运行的关键。
在这篇文章中,我们将讨论一些低压电气维修的知识点,帮助您更好地理解和处理常见的电气故障。
1. 安全第一无论是进行低压电气维修还是其他维修工作,安全始终是最重要的。
在进行电气维修前,一定要切断电源,并使用绝缘工具来进行操作。
同时,合理使用个人防护装备,如绝缘手套和安全帽,以确保人身安全。
2. 排查故障在进行电气维修时,了解故障的原因至关重要。
首先,需要了解电气设备的工作原理和基本构造。
接着,可以通过检查电路和设备的工作状况来排查故障。
例如,检查电线连接是否松动、电气设备表面是否有明显损坏等。
3. 处理常见故障常见的低压电气故障包括电路短路、漏电、电气设备损坏等。
对于电路短路,需要先切断电源,并找到短路处进行修复或更换。
对于漏电问题,需要检查接地系统和线路绝缘情况,及时修复或更换有问题的部分。
对于电气设备损坏,可以尝试修复,但如果无法修复,需要更换设备。
4. 使用正确的工具和设备在进行低压电气维修时,使用正确的工具和设备至关重要。
例如,在检查电路的连接时,可以使用万用表或电路测试仪来测量电阻和电流。
此外,选择合适的电线接头和绝缘材料也是必要的,以保证维修的质量和安全。
5. 定期保养维护除了处理出现的故障之外,进行定期的保养和维护也是重要的。
保持电气设备的清洁和干燥状态,定期检查和更换老化的电线和设备。
通过定期的维护,可以提高电气设备的寿命和运行效率,减少故障的发生概率。
6. 寻求专业帮助如果遇到复杂或无法解决的低压电气故障,寻求专业帮助是明智的选择。
电气工程师或专业电气维修人员具有丰富的电气知识和经验,可以帮助解决各种复杂的问题。
结论低压电气维修是确保电气设备正常运行的关键。
在进行维修之前,了解基本的电气知识和安全要求至关重要。
排查故障、处理常见故障、使用正确的工具和设备、定期保养维护以及在必要时寻求专业帮助,都是保证电气设备安全和可靠运行的必要步骤。
低压电器的工作原理详细教程低压电器是指额定电压在1000V及以下的电器设备,广泛应用于家庭、工业和商业领域。
了解低压电器的工作原理对于正确使用和维护电器设备至关重要。
本文将详细介绍低压电器的工作原理,包括低压电器的分类、基本原理和常见故障排除方法。
一、低压电器的分类低压电器根据其功能和用途可以分为多个类别,包括断路器、接触器、继电器、开关、保护器等。
这些设备在电路中起到不同的作用,保证电路的正常运行和安全。
1. 断路器:断路器是一种用于保护电路的开关装置。
它可以在电路发生过载、短路或地故障时自动切断电源,以防止电器设备受到损坏或引发火灾。
2. 接触器:接触器是一种用于控制大功率电器设备的电磁开关。
它通常与控制电路配合使用,通过控制电磁线圈的通断来控制电器设备的启停。
3. 继电器:继电器是一种电磁开关,用于控制小功率电器设备。
它通过控制电磁线圈的通断来控制电器设备的工作状态。
4. 开关:开关是一种用于控制电路通断的装置。
它可以将电路连接或断开,实现电器设备的启停。
5. 保护器:保护器是一种用于保护电器设备的装置。
它可以监测电路的电流、电压和温度等参数,当电器设备发生异常时,及时切断电源,以保护电器设备的安全运行。
二、低压电器的基本原理低压电器的工作原理涉及电磁、电热和电子等基本原理。
以下将分别介绍不同种类低压电器的工作原理。
断路器的工作原理基于热磁保护原理。
当电路发生过载时,电流会超过断路器的额定电流,导致断路器内部的双金属片受热弯曲,使得触发装置动作,切断电源。
当电路发生短路时,短路电流会产生强烈的电磁力,使得磁力释放装置动作,切断电源。
2. 接触器的工作原理接触器的工作原理基于电磁吸合原理。
当控制电路通电时,电磁线圈产生磁场,吸引铁芯,使得主触点和辅助触点闭合,通电。
当控制电路断电时,电磁线圈不再产生磁场,铁芯弹开,主触点和辅助触点断开,切断电源。
3. 继电器的工作原理继电器的工作原理类似于接触器,也是基于电磁吸合原理。
电⼯必备知识—低压设备故障分析及解决⽅案⼀、⼀般故障处理1、电压断路器故障1 渗漏油固定密封处渗漏油,⽀柱瓷瓶、⼿孔盖等处的橡⽪垫⽼化、安装⼯艺差和固定螺栓的不均匀等原因。
轴转动密封处渗漏油,主要是衬垫⽼化或划伤、漏装弹簧、衬套内孔没有处理⼲净或有纵向伤痕及轴表⾯粗糙或轴表⾯有纵向伤痕等原因。
2 本体受潮帽盖处密封性能差。
其他密封处密封性能差。
3 导电回路发热接头表⾯粗糙。
静触头的触指表⾯磨损严重,压缩弹簧受热失去弹性或断裂。
导电杆表⾯渡银层磨损严重。
中间触指表⾯磨损严重,压缩弹簧受热失去弹性或断裂。
4 断路器本体内部卡滞导电杆不对中。
灭弧单元装配不当、传动部件及焊接尺⼨不合格和灭弧单元与传动部件装配时间隙不均匀。
运动机构卡死。
拉杆装配时接头与杆不在⼀条直线、各柱外拐臂上下⽅向不在⼀条直线上。
5 断⼝并联电容故障并联电容器渗漏油。
并联电容器试验不合格。
触头过热,可闻到配电控制柜有味道,经过检查是动触头没有完全插⼊静触头,触点压⼒不够,导致开关容量下降,引起触头过热。
此时要调整操作机构,使动触头完全插⼊静触头。
通电时闪弧爆响,经检查是负载长期过重,触头松动接触不良所引起的。
检修此故障⼀定要注意安全,严防电弧对⼈和设备的危害。
检修完负载和触头后,先空载通电正常后,才能带负载检查运⾏情况,直⾄正常。
此故障⼀定要注意⽤器设备的⽇常维护⼯作,以免造成不必要的危害。
2、接触器的故障触点断相,由于某相触点接触不好或者接线端⼦上螺钉松动,使电动机缺相运⾏,此时电动机虽能转动,但发出嗡嗡声。
应⽴即停车检修。
触点熔焊,接“停⽌”按钮,电动机不停转,并且有可能发出嗡嗡声。
此类故障是⼆相或三相触点由于过载电流⼤⽽引起熔焊现象,应⽴即断电,检查负载后更换接触器。
通电衔铁不吸合。
如果经检查通电⽆振动和噪声,则说明衔铁运动部分沿有卡住,只是线圈断路的故障。
可拆下线圈按原数据重新绕绕制后浸漆烘⼲。
3、热继电器故障热功当量元件烧断,若电动机不能启动或启动时有嗡嗡声,可能是热继电器的热元件中的熔断丝烧断。
