RH-981A电子圆头锁眼机具有操作方便、价格适宜特点的圆头锁眼机RH-981A1由于是电脑控制的程序式缝纫机，因此可以编制最多9种形状的程序，只需按一下按钮，扣眼形状就可以自由地设定。
PD-9810• 锁出准确美丽的扣眼• 最高缝纫速度为2,200rmp ，提高生产效率。
• 可以方便地改变之字形的宽度• 图标表示使用简单程序编制机 PD-9810（另售）• 做出针迹整齐漂亮的扣眼由于是通过马达控制，锁扣眼的起始位置和终止位置肯定是对齐的。
而且，因为采用电动马达，没有离合器，因此缝纫机停止时没有切断音。
• 可方便选择先切刀和后切刀先切刀、后切刀之间的切换，只需在操作面板上按一下。
下。
从新型材料、薄材料到厚材料，均可使用。
后切刀先切刀• 厚度不同也能准确地压住左右的压板，是分别有独立的气缸带动的，因此即使缝制有厚度差的织物时，也可以准确地将素材压住。
• 生产计数在数值表示窗口上，可表示出4位数的生产数量。
也可设定计数的增或减。
• 循环缝制最多可以记忆4种最大8段的循环程序。
最适合于一件一件衣服的锁扣眼。
通过采用脉冲马达，送料机构、针的转动机构是独立的。
而且，刀驱动机构采用了具有独立驱动机构的汽缸。
• 缝制物的缝制位置可以变换到近身特别是使用后切刀时，缝纫机的动作可以不做无用功，缩短缝制循环时间。
而且，因为是设定在近身处，所以操作起来很方便。
• 缝制图案的切换也很简单变更缝制图案、动作模式，可在操作面板上简单进行，不需繁琐的操作，因此操作效率极高。
针摆动幅度补偿 (设定值-1.0 - 1.0 mm)程序编制机PD-9810循环缝制配备有针的摆动补偿机构，针的摆动幅度也可以在操作面板上进行切换。
另外，如果采用选购件（编程机PD-9810），可通过图标，更加简易地进行输入。
• 可方便改变之字形的宽度刀的间隙、刀位置的修正等，可在面板上作简单地调整。
不需关闭电源及机构方面的调整。
另外，如果使用选购件（编程机PD-9810），就可通过图标更简易地进行输入。

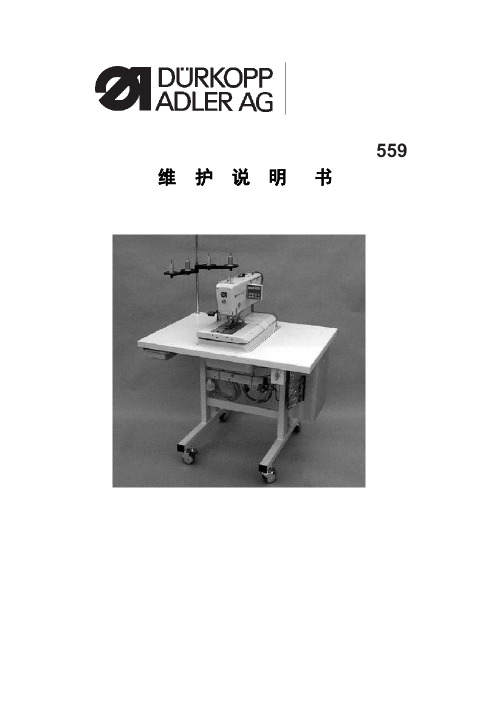

维护说明书目录1、一般注意事项 (3)1.1、必要的程序设置2、调节锁定位置……………………………………………………………………………..2-1、一般注意事项 (4)2-2、弯针和分线叉的偏心 (5)2-3、转动的打线凸轮 (6)2-4、调整偏心轮 (7)3、针杆定位 (8)4、.调整弯针座 (9)5、调整针杆与弯针座平行 (11)6、托布板的横向运动 (13)7、托布板的纵向运动 (15)8、压脚8.1 、插入压脚板……………………… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 8.2 、校准压脚板和托布盘…………………………………………….... . . . . . . . . . . . . . . . . 18 8.3、绷布的调节. . . . . . . . . . . . . . . . . . ………………………. . . . . . . . . . . . . . . . . . .. .. . 19 8.4 压脚的高度……………………………. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 21 8.5 锁定片的调节……………………….. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 22 8.6 压脚定位……………………………….. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238.7 压脚压力的调节……………………………….. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249. 线迹宽度的调节9.1 设置线迹宽度…………………... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259.2 机针原点…………………………... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2610. 切刀(圆头刀)10.1 切刀的位置................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 10.2 调节底刀与上刀块平行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (31)10.3 上刀块的调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (32)10.4 剪线系统的开关调节. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (33)10.5 切孔的压力调节. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (34)10.6 切孔时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (34)11.分线叉的高度......................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. (34)12. 弯针行程的调节................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. (35)13. 针杆的高度............. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (37)14. 分线叉与机针的距离................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (38)15. 护针板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (39)16. 拨线叉.......... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (40)17. 碟形板..... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (41)18. 针板.......... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (42)19. 割线刀的调节..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. (43)20. 布料压脚的调节. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (45)21. 缝线控制簧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (46)22. 维护……... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4723. 附录23.1 卸掉机头前盖的操作…….. . . . . . . . …. . . . . . . . . . . . . . . . . . . . . . . . . . 48 23.2 控制箱的保险…. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4923.3 控制系统的变换.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4924. 维护菜单(技术人员级)24.1 激活维护菜单........ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 24.2 选择菜单项/子菜单项............ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 24.3 综合测试...... . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 24.4 退出维护菜单... . . . . . . . . . . . . . ...... . . . . . . . . . . . . . . . . . . . . . .. (50)24.5 菜单和子菜单的项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (51)24.6 菜单项500(锁眼机配置) . . . . . . . . . . . . . . . . . . (52)24.7 菜单项550 (操作配置) . . . . . . . . . . . . . . . . . . . . . . . . . (53)24.8 菜单项600 (综合测试) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . (54)25. 出错信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (59)26. 故障处理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (64)1. 一般注意事项维护说明书以适当的顺序对559圆头锁眼机的调节进行说明。
圆头锁眼机跳针的维修笔者近日发现，传统的圆头锁眼机如：胜家299U、杜克普558、华南GY1-1等机型仍然在一些小型工厂使用，但无论是电脑控制式还是机械式锁眼机都会有一个共同的故障，就是“跳针”。
跳针时两者之间的处理方法基本相同，下面笔者就圆头锁眼机跳针故障的产生原因及排除方法作简单介绍，以供读者参考。
跳针是圆头锁眼机常见的故障之一，引起机器跳针的因素较多，跳针的情况也有所不同，可分为圆头跳针横列跳针和套结跳针。
跳针故障产生的原因及排除方法见表1。
表1在实际工作中，跳针故障可按下列步骤进行检查、处理。
(1)普通缝纫跳针的处理①检查机针，如机针、缝线和缝料配合不当，机针弯曲、针钝会产生跳针现象。
②减轻面线张力，在不影响浮线的情况下，应将面线尽量减弱，尤其是薄料转厚料时应面线张力减弱。
③面线应夹持在针杆的小线夹里，若面线脱出会产生跳针。
④检查压牙能否压紧缝料，其方法是将一层缝料分别压在压牙下面，用力拉动缝料，若在两只压牙下都能拉动缝料，则可将压力加大。
若其中一只压牙压不紧缝料，则将此压牙臂用台钳稍夹弯些，使压牙能压紧缝料。
⑤检查绷料情况。
将缝料压在压牙下，摇动手柄，使之处于缝锁位置，然后转动手轮，观察机针刺入缝料和往上回升时，缝料是否随机针移动。
若机针回针时缝料有明显移动现象，即是绷料量不足或针板安装过低，这些情况可按照绷料调整方法和针板高度调整方法的要求调节。
⑥经过以上步骤检查处理后，若仍有跳针现象，就要仔细分析、检查是左针还是右针跳针，确定了是哪一边跳针后，再检查这一针是否有离针，针杆的高低是否正确，线钩勾线环过快还是过迟，然后再将针杆或线钩作适当的调整。
⑦检查针杆、钩线部位机件是否磨损，如有磨损，则需要更换新的机件。
⑧按钩线机构各部位调整参数进行调整，跳针故障一般可以排除。
(2)缝厚料跳针的处理除按普通缝纫各项检查处理外，还要根据缝厚料特点作如下处理。
①选用16#～18#机针，如缝料特厚可用20#机针。
电子圆头锁眼机的装配调试方法一、圆头锁眼机是新一代高科技产品，该机实现了利用先进的自动控制技术和完善的缝纫机运动学的完美结合，保证一流的锁眼品质，卓越的应用灵活性，极高的性能和较安静的运行，广泛适用于西服裤子女外衣的扣眼。
圆头锁眼机的种类很多，但主要的结构相同，都是双弯针双拨线叉运动勾线，形成双线包缝复合链锁线迹。
二、圆头锁眼机的形成原理圆头锁眼机完成双线包缝复合链锁线迹在国标“GB4515”或国际标准“ISO4915”线迹的分类和术语标准中尚无对应代号。
从线迹形成过程看类似双线链式线迹（401）、单线链式线迹（101）和双线包缝线迹（502）的组合，其组合编号为（401、101、502）。
各种圆头锁眼机虽然机器构造有所差异，但线迹形成原理基本相同，形成过程如图所示，（A)图为线迹构成图，1为底线（弯针线），2为在线迹形成中加入的衬线（形成过程中未参与交织，故过程图中示显示），3为直针线。
线迹的形成过程如下：（1）图（b）三、技术参数型号5790 5791 5792 5793用途Application 男装、女装男装、女装牛仔裤、工作服、运动服女外衣、大衣缝纫速度最高2200针/分芯线使用无芯线带或不带芯线带或不带芯线带或不带芯线剪线特征面线（机针线）、底线（弯针线）均短面线短，底线、芯线长面线、底线、芯线均短面线短，手工剪底线和芯线面线抓线器标准配置标准配置可选配置可选配置缝制长度10-38 10-38 16-32（注1）10-50 压脚高度10mm扣眼形状变更操作面板直接选择程序参数变更操作面板采用触摸屏，手指直接输入开刀方式先开后缝、先缝后开、不开机针规格（注2）579 #90-110558 #90-110579 #90-110558 #90-110579 #120-130558 #120-130579 #110-120558 #110-120使用机油10# 白油空气压力±（电磁阀压力阀）；（切刀压力阀）空气消耗量 6 l /分钟(8 个扣眼/分钟)机器尺寸横1100×纵800×高1000（不包括线架）功率额定功率KW，耗电功率400W重量注1：通过配备不同的压脚板组件，可改变本机型的扣眼长度，开孔长度和锥形套结长度。

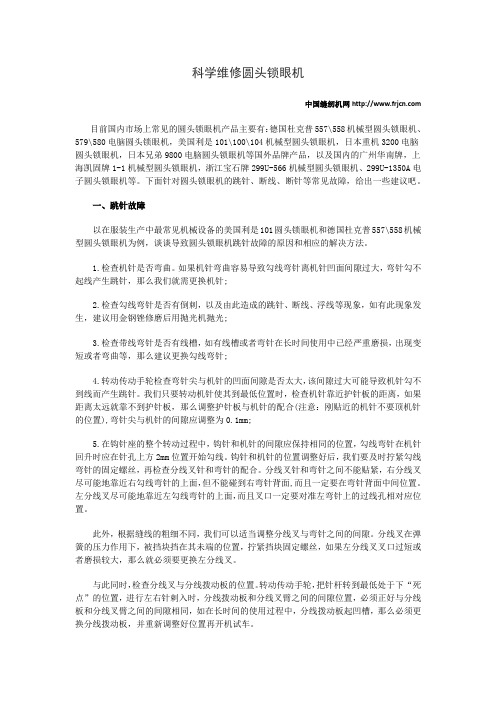

科学维修圆头锁眼机中国缝纫机网目前国内市场上常见的圆头锁眼机产品主要有：德国杜克普557\558机械型圆头锁眼机、579\580电脑圆头锁眼机，美国利是101\100\104机械型圆头锁眼机，日本重机3200电脑圆头锁眼机，日本兄弟9800电脑圆头锁眼机等国外品牌产品，以及国内的广州华南牌，上海凯固牌1-1机械型圆头锁眼机，浙江宝石牌299U-566机械型圆头锁眼机、299U-1350A电子圆头锁眼机等。
下面针对圆头锁眼机的跳针、断线、断针等常见故障，给出一些建议吧。
一、跳针故障以在服装生产中最常见机械设备的美国利是101圆头锁眼机和德国杜克普557\558机械型圆头锁眼机为例，谈谈导致圆头锁眼机跳针故障的原因和相应的解决方法。
1.检查机针是否弯曲。
如果机针弯曲容易导致勾线弯针离机针凹面间隙过大，弯针勾不起线产生跳针，那么我们就需更换机针;2.检查勾线弯针是否有倒刺，以及由此造成的跳针、断线、浮线等现象，如有此现象发生，建议用金钢锉修磨后用抛光机抛光;3.检查带线弯针是否有线槽，如有线槽或者弯针在长时间使用中已经严重磨损，出现变短或者弯曲等，那么建议更换勾线弯针;4.转动传动手轮检查弯针尖与机针的凹面间隙是否太大，该间隙过大可能导致机针勾不到线而产生跳针。
我们只要转动机针使其到最低位置时，检查机针靠近护针板的距离，如果距离太远就靠不到护针板，那么调整护针板与机针的配合(注意：刚贴近的机针不要顶机针的位置),弯针尖与机针的间隙应调整为0.1mm;5.在钩针座的整个转动过程中，钩针和机针的间隙应保持相同的位置，勾线弯针在机针回升时应在针孔上方2mm位置开始勾线。
钩针和机针的位置调整好后，我们要及时拧紧勾线弯针的固定螺丝，再检查分线叉针和弯针的配合。
分线叉针和弯针之间不能贴紧，右分线叉尽可能地靠近右勾线弯针的上面，但不能碰到右弯针背面,而且一定要在弯针背面中间位置。
左分线叉尽可能地靠近左勾线弯针的上面，而且叉口一定要对准左弯针上的过线孔相对应位置。
杜克普558圆头锁眼机维修在修理前，把主电源插头拔掉进行调整，需要时按要求开机试车。
1、手轮当锁上缝机之手轮1后，驱动轮6是自由转动的。
而锁上缝机之时间是由手轮上之平面3所决定。
带著滚子4之关闭连杆5是护于手轮上的。
当它到达平面3时，便会释放滚子2至手轮上而把缝机手轮锁上。
为避免过大之冲力作用于刹车弹片杆7上(机针被锁死在上死点)。
按下述调整。
当刹车凸轮9上之缺口8在朝上垂直位置时，滚子4应面对著手轮上之平面3。
松开螺母12(注意内有弹簧)，松开螺丝10，摆后连接杆13，拉出手轮1。
在按前述重新放置手轮位置，重新调整手轮压力，从螺母12至螺丝11约2毫米。
紧固螺丝10。
机速之偏差(影响刹车力量)，由于电压而影响电机速度，可更改上述调整。
在较高速情况:可按上述方法重新调整手轮位置，刹车凸轮9上之缺口8可改放在较后方位置，刹车位置会较为提早。
在较慢速情况:可按上述方法重新调整手轮位置，刹车凸轮9上之缺口8可改放在较前方位置，刹车位置会较为延迟。
注意:当高速大飞轮接上时，小心断针及损坏布料。
可按后述调整确保手轮到达终位(机针在最高位置)。
完成后重复启动缝机，检查手轮之刹车力量。
2、停车扣杆停车扣杆1的调整可用量具5581635进行。
松开螺丝11，把9定位放开在最前方。
松开螺丝2，用手把“3"(启动针杆之链锁扣)推后，以致8停顿扣)之缺口，可掉下扣著滚子栓5，保持著停顿扣8位置。
同时转动手柄直至滚子6到达至“调整锁眼长度滑块”之斜面顶部7，收紧螺丝2，松开螺丝4(两个)。
在停车扣杆上之调整块10与方块12之间隙为1.5mm请用量具进行调整。
当长期使用后，方块之角边磨损，可把方块转至90度，正确之方块位置是在榴内的，收紧螺丝4。
3、刹停针杆之扣杆(刹车弹片杆)通过刹停针杆之扣杆11，手轮被制止在其终位(针机在上死点)，即刹车弹片5掉进凸轮2之制动槽内，刹停针杆之扣杆用最具5581636(1mm)及5581634 ( 0.3 )调整。
1. 产品介绍1.1 根据需要进行产品选择杜克普爱华559自动锁眼机用于薄到中厚料的钮孔锁眼。
这类缝料通常为服装业用的织物或合成纤维。
另外本机也可进行专门的缝制。
然而，操作人员必须了解可能产生的危险，因为一方面这类应用相当少，另一面又是多种多样的，无法用一个标准来涵盖。
应根据了解的结果，采取相应的预防措施。
当被放下来的压脚压住后，缝料厚度不能超过8 mm。
缝料中不能含有任何硬物。
机器不能在没有护手和护眼装置时使用。
缝纫机只可在干燥和干净的环境内安装和使用。
如果在其它没有达到上述要求的环境中使用本机，可能有必要采取进一步的措施（首先必须得到认可，见EN60204-31：1999）。
作为工业缝纫机生产商，我们认为操作本机的人员受过培训，他们至少知道所有正常的操作，及可能产生的危险情况。
1.2简介根据副型号不同，杜克普爱华559为双线链式线迹锁眼机或单链式线迹圆眼锁眼机，具有用于送料的CNC步进电机和转动锁眼机构。
作为锁眼机，利用二链式线迹勾针，左勾针勾线，进行圆头或无圆头，带圆尾或直尾套结钮孔的锁眼。
559锁眼机，配备面线剪线器和一个电子面线张力调节器。
技术特点本机由内藏于机头臂中的定位传动机构驱动。
X，Y和Z轴上的运动由步进电机驱动。
这些驱动由一电子控制器以及各种气动装置控制。

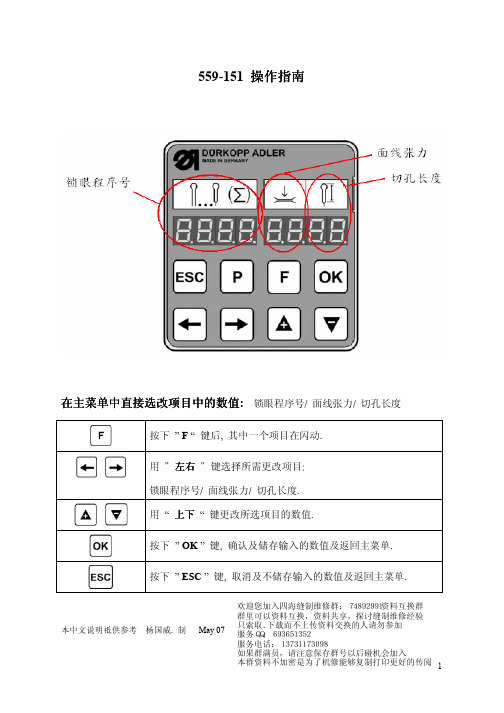

控制面板装在机头臂上易看见的位置，方便操作人员操作。
这个传动和控制装置具有下列优点：--根据不同的条件参数（例如面线，底线，缝料和钮孔宽度）不同，锁眼速度可作变更，最大可达2200针/分。
--由于没有机械离合，工作噪音非常轻。
另外由于采用新的针杆和勾针机构，降低了噪音。
--采用步进电机，增强了通用性，不再使用控制凸轮。
--8位数显示的LED液晶操作面板和触摸式按键--通过按键进行操作：-合/开压脚-开始锁眼-用针提杆快速停车--气动控制剪线装置，传动距离短，精确操作。
--根据不同的锁眼长度，自动调节切刀的压力--垂直刀块系统，不同高度的刀块更换方便--从二储油器流出的集中油芯润油系统。
