电动底盘车和接地开关电动操作模块

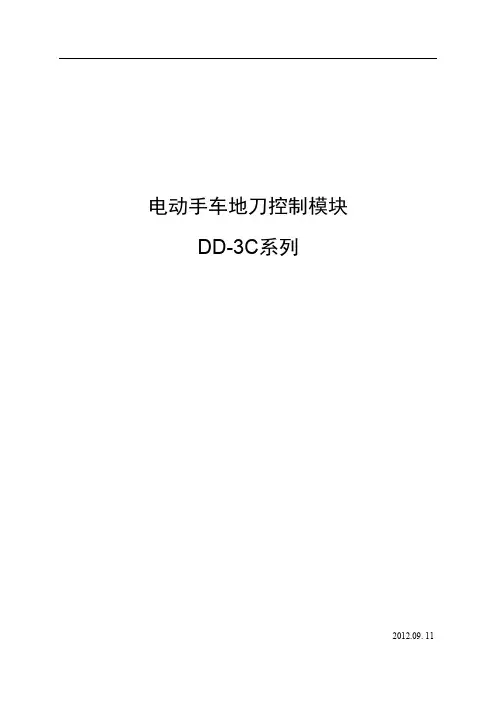

电动手车地刀控制模块DD-3C系列2012.09.11一、概述DD-3C电动手车地刀控制模块用于控制电动手车和电动接地开关的操作，能有效防止电动手车和电动接地开关误动作，具备堵转和操作限时保护，操作面板上的LED灯用于故障和动作指示。

二、控制逻辑1、手车控制逻辑当手车处于非工作位和非试验位置时，电机只允许摇出动作。

只有当地刀联锁输入信号和断路器联锁信号为高电平，且控制器无故障时，控制器的就绪才会点亮，控制器才允许操作。

当摇入过程发生堵转时，停止当前操作，并驱动电机返回试验位，返回过程中再次发生堵转，停止电机运行；当摇出过程发生堵转时，停止当前操作，并反向驱动电机运行300mS。

当发生超时(超时时间设置为70S)未到达指定位置情况时，应退回试验位。

电机到达试验位后先停400mS，再反向运行50mS。

过流保护电流分段设置，摇入过程前15秒,220V设1.2A、110V设2A，后面的时间220V设为4A、110V设为5A；摇出过程前7秒220V设为4A、110V设为5A，后面时间220V设1.2A、110V设2A。

2、接地开关控制逻辑2.1确认电动地刀状态位正常。

操作限时时间到达后，地刀位置应与相应的分合闸操作一致，合闸位置和分闸位置状态符合异或关系。

2.2合闸和分闸不能同时操作，若出现，继续执行原操作，不响应新的操作指令。

2.3合闸和分闸指令作去抖动处理。

2.4堵转限流保护。

程序设计为避过启动电流检测后，在地刀驱动电机运行过程中检测到大于堵转电流整定值且操作时限未到时，终止相应的合闸和分闸操作。

堵转限流整定值调整可通过控制器内电路板上的选择开关设置，当开关位于“A”档时，整定值为5.3A；当开关位于“B”档时，整定值为3.5A；2.5合闸和分闸操作限时，限时时间到，终止操作，限时时间为35s。

2.6防止电机转向错误。

A: 若地刀位于合闸状态，此时若执行合闸操作，应终止合闸操作；B: 若地刀位于分闸状态，此时若执行分闸操作，应终止分闸操作。

1、产品概述KYN28-12kV户内交流金属封闭开关柜是小型化铠装式空气绝缘开关设备,其规格及系统方案齐全、电气参数最大可达4000A，额定短路开断电流50kA,开关柜采用中置式设计，配置性能可靠的VEP型户内固封式真空断路器，具有完善及可靠的五防闭锁功能，且开关设备与手车具有可靠的接地装置，可以完全实现开关设备的安全运行。

KYN28-12kV户内交流金属封闭开关设备的设计及制造完全符合国家标准、行业标准及IEC标准，并且已经通过了上海电气输配电试验中心有限公司检测。

KYN28-12kV户内交流金属封闭开关设备广泛应用于电网及公用设施变电站中的电动机、变压器、电容器、发电厂、铁路交通等配电线路提供可靠安全的集中控制及保护功能。

2、产品执行标准KYN28户内交流金属封闭开关设备符合以下标准：GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》GB/T11022-1999《高压开关设备和控制设备的共同技术要求》IEC62271:200《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694《高压开关设备和控制设备标准的共同技术要求》3、正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。

环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。

最大海拔高度：1000m。

地震烈度：不超过8度。

当开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及无剧烈震动的场所。

4、产品性能优势可靠性高具备完全金属封闭的母线室、断路器室、继电器室、电缆室，各隔室间满足IP2X 防护等级的要求，整柜满足IP4X防护等级的要求，可将意外事故限制在最小范围内。

高压室与低压室完全独立，互不影响，保障低压室继电保护器的动作可靠性，不受外部影响，高压室内VEP固封式真空断路器与接地装置相互联锁，操作简单，电气性能良好，保障系统运行及检修安全可靠。

110kV 变电站 10kV 智能开关柜设计发布时间：2021-07-23T10:17:40.517Z 来源：《福光技术》2021年6期作者：罗晓军[导读] 自我设备诊断与故障预警、数据采集分析、故障清除等诸多功能的新型智能电力设备。

鄂尔多斯市神东工程设计有限公司内蒙古鄂尔多斯 017209摘要：神东煤炭集团地处陕、蒙、晋三省区能源富集区，整体产能超过 2 亿吨，共有变电站 43 座，90% 变电站为已建成多年的变电站，设备相对老旧，数字化、智能化水平远不能满足当下电网智能化水平要求，现有开关柜不具备自诊断、自动控制功能，变电站配备值班人员较多，随着神东煤炭集团矿井智能化的不断发展，矿井开始向着智能采煤、井下无人值守方向发展且取得了突破进展，为了满足日新月异的智能化矿井建设整体需要，矿井供电亦需要向着智能化方向发展，特别是作为矿井主供电源的变电站更需要向着智能化方向发展，本文就变电站智能开关柜设计予以论述，供相关人员在设计时参考。

关键词：开关柜；智能化；变电站；矿井引言神东现运行变电站 10kV 高压柜，大部分型号为 KYN28-12 型金属移开式开关柜（亦有小部分 XGN2-12 型开关柜），此型号开关柜在变电站使用多年，运行相对稳定、但存在自动化程度不高，如断路器手车不能自动进出；不能监测断路器的性能状态，无断路器自诊断系统及故障预警系统；断路器手车不能远方遥出及遥入；接地开关不能远方操作，无母线故障预警，无远方可视系统等功能，此类型开关柜存在操作复杂、变电站需要配备值班人员较多、没有预警等亟待解决的问题，近年来，随着大数据技术、网络通讯技术、数据传输技术以及电子科学技术的不断进步，越来越多的新技术融入到电力建设领域，尤其是在智能开关柜这种技术应用密集型产品上应用效果非常突出，体现在当出现隐患在隐患没有发展成故障时，智能开关柜保护能够预警并发出报警信号，根据需要能够迅速动作，实施快速切断，能够根据大数据做出故障诊断，将故障信息迅速反馈至调度室及相关人员，有利于矿井调度及时监控系统的安全运行状况。

２设计原理及结构…
中低压开关设备本体或下级线路在检修前，需要
收稿日期：２００９—０６—０８ 作者简介：谢玉琥（１９７３一），男，甘肃天水人，工程师，主要从事中高压开关设计。 ・８４・
万方数据
以实现底盘车丝杠的转动，最终达到电动操作中置断
路器手车的目的。断路器手车到位后接近开关感应 电动、手动离合功能，保留了原手动操作断路器手车 进出车的功能（见图４）。
面是经过处理的圆弧面，所以容易使两齿轮啮合，齿 轮啮合后，装上图４所示压块，并用螺丝轻微压住底
盘车前框架，以防进出车时齿轮脱离；断路器手车由
柜内移出柜外时，松开压住底盘车前框架的螺丝，去 掉压块，利用转运车将断路器手车拉出柜外。
２２０００百蒜ｙＦｎ－ｙｏ－ｙ。≤矿ＦＰｌ（ＭＰａ）
五，个
一
作用下复位啮合。
ｔｌｌｒｅ
８ｗｉｔｃｈｇｅ盯．Ｉ协ＩＩｌａｉｎ ｆ．ｅａ－
ｓｃｒｅｗ
ｉｓ：ａ ｇｅ盯ｗｈｉｃｈ ｉｓ
ｐａｒｔ ｆ缸ｏｐｅｒａｔｉｎｇ ｔｈｅ ｃｉｒｃＩｌｉｔ ｂｒｅａｋｅｒ ｔｎｌｃｋ
ａ
ｒ∞ｎｕ丑ｌｌｙ ｉ８ ｍｏｕｎｔｅｄ
ｍｏｔｏｒ
ｔｌｌｅ
ｏｆ ｔｈｅ
ｃｈ鹪ｓｉ８ ｏｆ
ｔｈｅ
ｔｈｅ ｃｉｒｃｕｉｔ ｂｒｅａｌ【ｅｒ ｔｍｃｋ，ａ ｇｅａｒ ｄｅｖｉｃｅ ａＩＩｄ
图ｌ手车电动进出机构 图２断路器底盘车
断路器底盘车（见图２）丝杠上（该丝杠是用于断 路器手动进出车操作的主要零部件）安装一个输入 齿轮，开关柜柜体中隔板下部安装一个齿轮机构和电 机（见图３），中隔板上开方孑Ｌ，使输出齿轮伸出中隔 板，通过电机转动，带动输出齿轮转动（输出齿轮与 电机输出轴同轴），输出齿轮与输人齿轮相啮合，所

现有直流电机与减速器体积较大，电机与减速器竖于底盘车上，与真 空断路器配合安装时须对现有断路器框架进行改造，并需要综合考虑 断路器框架装完机构后所能余留的空间 目前各制造企业为防止由于机械故障导致电动进出车故障，在控制回 路设计中采取了相应的保护措施，主要原理就是通过判断通过电动机 的电流大小确定断路器手车运行是否正常如电流超过规定值，则切断 电机电源回路。该种设计对风险点的控制不够，没有考虑电动手车停 止时可能所处的位置，特别危险的一种情况是电动手车在前进过程中 动静触头马上要接触时因为异常原因停止，此时动静触头间将会发生 放电，母线挡板处于半开状态，由于采用电动进出手车的变电站绝大 部分会选用无人值守方式，当监控人员发现故障，通知操作人员到现 场需要一段时间。在这一期间内，存在问题的开关柜将始终处于高度 危险状态，且断路器手车停留在“运行－试验”的中间位置时，给操 作人员的现场事故判断和处理带来很大难度。 在现有底盘车丝杠上开三条直槽，电动手车在推动大电流（3150A、 31.5kA）真空断路器配柜时丝杠强度不行，会出现“扭曲”现象。
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
目前已有接地开关电动操作模块分析
离合器啮合尺寸
现有接地开关电动操作模块
目前已有接地开关电动操作模块分析


离合器没有过载保护功能； 离合器只啮合了1.5mm，使用过程中易产生疲劳损坏， 易产生操作风险； 手动与电动切换困难，要反复动作好多次才能切换。

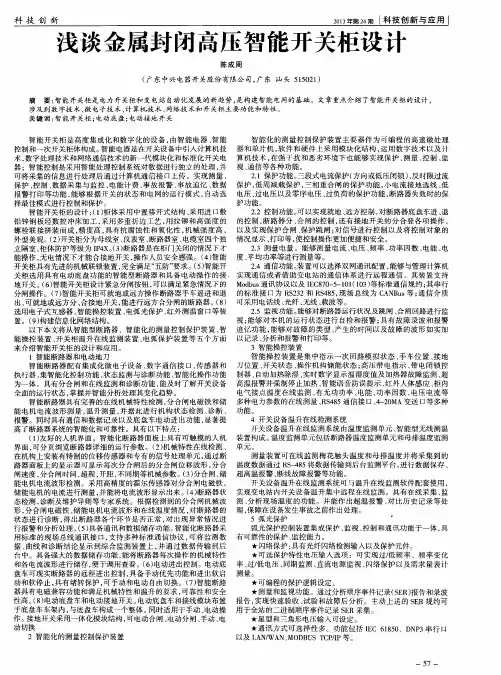

科 技 创 新
２ ０ １ ３ 柜设 计
陈 成 周
（ 广东中兴 电器开关股份有 限公 司， 广东 汕 头 ５ １ ５ ０ ２ １ ）
摘 要： 智能开关柜是 电力开关柜和变电站 自 动化发展 的新趋势 ， 是构建智能电网的基础。文章重点介绍了智能开关柜的设计 ， 涉及 到数 字技 术 、 微 电子 技 术 、 计 算机 技 术 、 网络 技 术 和 开 关柜 主要 功 能 和特 性 。
关键词： 智 能 开关 柜 ； 电动 底 盘 ； 电动接 地 开 关
智能开关柜是高度集成化和数字 化的设 备 ， 由智 能电器 、 智能 控 制 和 一 次开 关 柜 体 构成 。 智 能 电器 是 在 开关 设 备 中 引入 计算 机 技 术， 数字处理技术 和网络通信技术 的新一代模块化和标准化开关 电 器 ；智 能控 制 是 采 用 智能 处 理 控 制 系统 对 数 据 进 行独 立 的处 理 ， 并 可将采集的信息进行处理后通过计算机通信接 口上传 ，实现测量 、 保护、 控制 、 数 据采 集 与 监 控 、 电 能计 费 、 事故报警 、 事故追忆 、 数 据 报 警 打 印 等功 能 ， 能 够 根 据 开 关 的状 态 和 电 网 的运 行 模 式 ， 自动 选 择 最 佳模 式进 行 控 制 和保 护 。 智 能 开关 柜 的设 计 ： （ １ ） 柜 体 采 用 中置 移 开 式 结构 、 采 用进 口敷 铝锌 钢板 经数控 冲床加工 ， 采用 多重折边工艺 ， 用拉铆和高强度 的 螺 栓 联 接 拼装 而成 ， 精度高 ， 具 有 抗 腐 蚀 性 和 氧 化性 ， 机 械强 度 高 ， 外 型 美 观 。（ ２ ） 开 关 柜分 为 母 线室 、 仪表室 、 断 路器 室 、 电缆 室 四个 独 立隔室。 柜 体 防护 等 级 为 Ｉ Ｐ ４ Ｘ。 （ ３ ） 断 路 器 是在 柜 门关 闭 的情 况下 才 能操 作 ， 无 电情 况 下 才 能合 接 地 开关 ， 操 作人 员 安 全 感 强 。 （ ４ ） 智 能 开关 柜 具 有先 进 的 机 械联 锁 装 置 ， 完全满足“ 五 防” 要 求 。（ ５ ） 智 能 开 关 柜 选 用 具 有 电动 底 盘 功 能 的 智 能 型 断路 器 和 具备 电 动 操 作 的接 地 开 关 。（ ６ ） 智 能 开关 柜 设 计 紧急 分 闸按 钮 ， 可 以满 足 紧急 情况 下 的 分 闸操 作 。 （ ７ ） 智 能 开 关 柜 可就 地 或 远 方操 作 断 路 器 手 车遥 进 和 退 出、 可就地或远方分 、 合接地开关 ， 能进行远方合分闸的断路器 。 （ ８ ） 选 用 电子 式互 感 器 、 智 能 操 控装 置 、 电弧 光 保 护 、 红 外 测 温 窗 口等 装 置 。（ ９ ） 构 建信 息 化 网络 结 构 。 以下本 文 将 从 智 能 型 断路 器 、智 能 化 的 测 量控 制 保 护 装 置 、 智 能操控装 置 、 开关柜温升在线监测装置 、 电弧保 护装 置等五个方面 来 介 绍 智 能开 关 柜 的设 计 和 应用 。 １智 能 断路 器 和 电动地 刀 智能断路器配有集 成化微 电子设备 、 数字通信接 口、 传感器和 执行器 ， 集智能化控制功能 、 状态监测与诊断功能 、 智能化操作功能 为一体。具有分合闸和在线监测和诊断功能 ， 能及时了解开关设备 全 面 的运行 状 态 ， 掌 握 并智 能 分 析处 理 其 变化 趋 势 。 智 能 断路 器 具有 完善 的在 线机 械 特 性 检 测 ， 分 合 闸 电磁 铁 和 储 能 电机 电 流波 形 测 量 ， 温 升 测量 ， 并 据 此进 行 机 构 状 态检 测 、 诊断 、 报警 。同时具有通信 和数据记录以及底盘车电动进 出功能 ， 显著提 高了断路器系统的智 能化和可靠性 。具有以下特点 ： （ １ ） 友 好 的人 机 界 面 。 智能 化 断 路 器 面板 上 具 有 可触 摸 的人 机 界面 ， 可 分 页 浏 览 断路 器 详 细 的 运行 参 数 。（ ２ ） 机 械 特 性 在 线 检测 、 在机构上安装有特制的位移传感器和专有 的信号处理单元 ， 通过断 路器面板上的显示器可显示每次分合 闸后的分合 闸位移波形 ， 分合 闸速 度 ， 分合闸时间， 超程 ， 开距 ， 不 同期 等 机械 参 数 。（ ３ ） 分合闸 、 储 能电机电流波形检测。采用高精度的霍尔传感器对分合闸电磁铁 ， 储能 电机的电流进行测量 ， 并能将电流波形显示出来 。 （ ４ ） 断路器状 态检测 ， 诊 断 及维 护 导 则 等 专 家 系统 。根据 检 测 到 的 分合 闸机 械 波 形， 分合 闸 电磁铁 、 储 能 电机 电流 波形 和在 线 温 度情 况 ， 对 断路 器 的 状态进行诊断 ， 得 出 断 路 器各 个 环 节 是 否 正 常 ， 对 出 现 异 常 情 况 进 行 报 警 和分 析 处 理 。 （ ５ ） 具 备通 讯 和数 据 储存 功能 。 智 能 化 断路 器 采 用 标 准 的现 场 总 线 通 讯 接 口 ， 支持多种标准通信协议 ， 可 将 监 测 数 据、 曲线和诊断结论显示到综合监测装置上 ， 并 通过 数据传输到后 台中。具备强大的数据储存功能 ， 能将断路器每次操作的机械特性 和各 电流 波形 进 行储 存 ， 便 于 调用 查 看 。（ ６ ） 电动进 出控 制 。电动 底 盘车可现实断路器的远程进出控制 ， 具备手动优先功能和进 出软启 动和软停 止， 具有堵转保护 ， 可手动和电动 自由切换。（ ７ ） 智能断路 器 具 有 电磁 兼 容 功 能和 满 足 机 械特 性 和 温 升 的要 求 ， 可靠 性 和 安 全 性高。 （ ８ ） 电动底 盘 车 和 电动 接 地 开关 。 电动 底 盘 车和 接线 模 块 布置 于 底 盘车 车 架 内 ， 与底 盘 车 构成 一 个 整体 。 同时 适 用 于手 动 、 电 动操 作。 接地开关采用一体化模块结构 ， 可电动合 闸、 电动分闸 、 手动 、 电 动切 换 ２ 智 能 化 的测 量控 制 保 护装 置

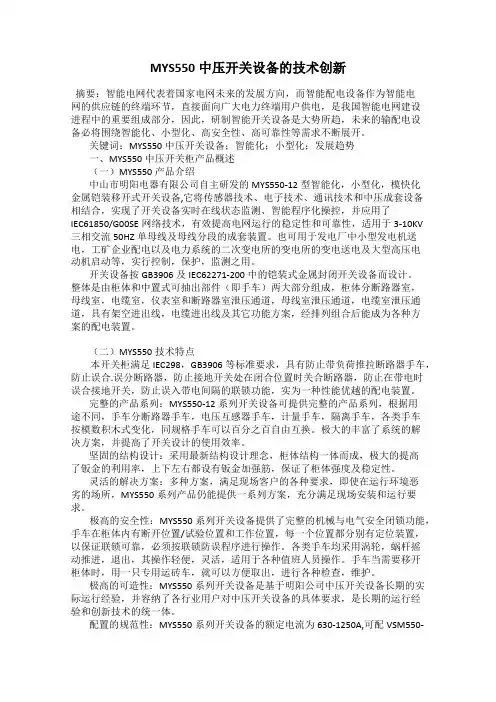

MYS550中压开关设备的技术创新摘要：智能电网代表着国家电网未来的发展方向，而智能配电设备作为智能电网的供应链的终端环节，直接面向广大电力终端用户供电，是我国智能电网建设进程中的重要组成部分，因此，研制智能开关设备是大势所趋，未来的输配电设备必将围绕智能化、小型化、高安全性、高可靠性等需求不断展开。

关键词：MYS550中压开关设备；智能化；小型化；发展趋势一、MYS550中压开关柜产品概述（一）MYS550产品介绍中山市明阳电器有限公司自主研发的MYS550-12型智能化，小型化，模快化金属铠装移开式开关设备,它将传感器技术、电子技术、通讯技术和中压成套设备相结合，实现了开关设备实时在线状态监测、智能程序化操控，并应用了IEC61850/G00SE网络技术，有效提高电网运行的稳定性和可靠性，适用于3-10KV三相交流50HZ单母线及母线分段的成套装置。

也可用于发电厂中小型发电机送电，工矿企业配电以及电力系统的二次变电所的变电所的变电送电及大型高压电动机启动等，实行控制，保护，监测之用。

开关设备按GB3906及IEC62271-200中的铠装式金属封闭开关设备而设计。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成，柜体分断路器室，母线室，电缆室，仪表室和断路器室泄压通道，母线室泄压通道，电缆室泄压通道，具有架空进出线，电缆进出线及其它功能方案，经排列组合后能成为各种方案的配电装置。

（二）MYS550技术特点本开关柜满足IEC298，GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误合.误分断路器，防止接地开关处在闭合位置时关合断路器，防止在带电时误合接地开关，防止误入带电间隔的联锁功能，实为一种性能优越的配电装置。

完整的产品系列：MYS550-12系列开关设备可提供完整的产品系列，根据用途不同，手车分断路器手车，电压互感器手车，计量手车，隔离手车，各类手车按模数积木式变化，同规格手车可以百分之百自由互换。

真空断路器特殊功能底盘车RMV1基本技术参数外形及安装尺寸底盘车接地方式及尺寸梅花触头参数固定式机械联锁断路器内部电路图配置表简介RMV1-5RMV1-15RMV1-16RMV1-19RMV1-20RMV1-21RMV1-25B 02R M V 1Shanghai Renmin Electrical Apparatus Works规格齐全多样化安全可靠注※：当额定电流为1600A 、开断电流为31.5kA 时,相距为210或275可选；当额定电流为1600A 、开断电流为40kA 时,相距为275；当额定电流≤1250A ，开断电流≤31.5kA 时，相距为150或275可选当额定电流为≥4000A 时，需强制风冷当选择操作机构额定操作电压为DC48V时，需定制。

；；操作机构储能电机的技术数据基本技术参数B 02R M V 1B 021外形及安装尺寸固定式630A、1250A，20-31.5kARMV1断路器面板开孔尺寸示意图（单位：mm）固定式630A、1250A、1600A，20-31.5kA注：断路器其余尺寸详见各规格外形尺寸图B 02R M V 1B 021外形及安装尺寸外形及安装尺寸固定式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA外形及安装尺寸手车式630A、1250A，20-31.5kA；1600A，31.5kAB2RMV1 B21厂Shanghai Renmin Electrical Apparatus Works(单位：mm)外形及安装尺寸手车式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA固封极柱式断路器的外形及安装尺寸固定式630A、1250A，20-31.5kA；1600A，31.5kAB 02R M V 1B 021（单位：mm ）(单位：mm)固定式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA手车式630A、1250A，20-31.5kA；1600A，31.5kAB 02R M V 1B 021(单位：mm)手车式1600A、2000A、2500A、3150A，31.5-40kA；4000A，40kA630A、1250A，20-25kA；630A、1250A、1600A，31.5kA固封极柱式630A、1250A，20-25kA；630A、1250A、1600A，31.5kAB2RMV1 B21(单位：mm)底盘车的接地方式及安装尺寸接地排安装尺寸图特殊功能底盘车柜门联锁功能接地触头安装尺寸图接地触头（静压式）安装尺寸图接地夹安装尺寸图（单位：mm）（单位：mm）功能简介：1.DPC-□-□/G5，该型号底盘车仅增加关门操作功能，其结构见下图，其原理为当柜门打开时滑块挡在手柄架下面手柄无法插上（自动掉落）。

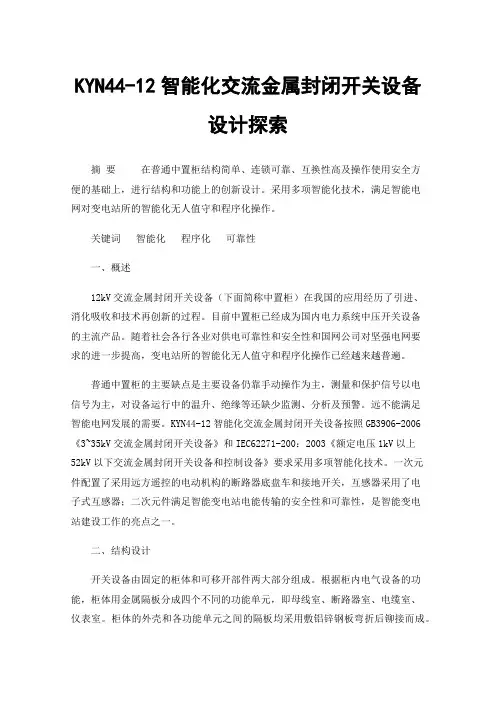

KYN44-12智能化交流金属封闭开关设备设计探索摘要在普通中置柜结构简单、连锁可靠、互换性高及操作使用安全方便的基础上，进行结构和功能上的创新设计。

采用多项智能化技术，满足智能电网对变电站所的智能化无人值守和程序化操作。

关键词智能化程序化可靠性一、概述12kV交流金属封闭开关设备（下面简称中置柜）在我国的应用经历了引进、消化吸收和技术再创新的过程。

目前中置柜已经成为国内电力系统中压开关设备的主流产品。

随着社会各行各业对供电可靠性和安全性和国网公司对坚强电网要求的进一步提高，变电站所的智能化无人值守和程序化操作已经越来越普遍。

普通中置柜的主要缺点是主要设备仍靠手动操作为主，测量和保护信号以电信号为主，对设备运行中的温升、绝缘等还缺少监测、分析及预警。

远不能满足智能电网发展的需要。

KYN44-12智能化交流金属封闭开关设备按照GB3906-2006《3~35kV交流金属封闭开关设备》和IEC62271-200：2003《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》要求采用多项智能化技术。

一次元件配置了采用远方遥控的电动机构的断路器底盘车和接地开关，互感器采用了电子式互感器；二次元件满足智能变电站电能传输的安全性和可靠性，是智能变电站建设工作的亮点之一。

二、结构设计开关设备由固定的柜体和可移开部件两大部分组成。

根据柜内电气设备的功能，柜体用金属隔板分成四个不同的功能单元，即母线室、断路器室、电缆室、仪表室。

柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后铆接而成。

可移开部件配装ZN73-12、VD4等型号的真空断路器手车、隔离手车、电压互感器手车、高压熔断器手车等，以上手车配用电动底盘车既可电动操作也可直接手动操作。

柜体。

开关设备的门板面漆采用粉末静电喷涂后焙烤，表面抗冲击，耐腐蚀，外型美观。

外壳和隔板选用2毫米敷铝锌钢板经数控机床加工，采用多重折边工艺制作而成。

柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成，零部件通用性强，使加工生产周期缩短。

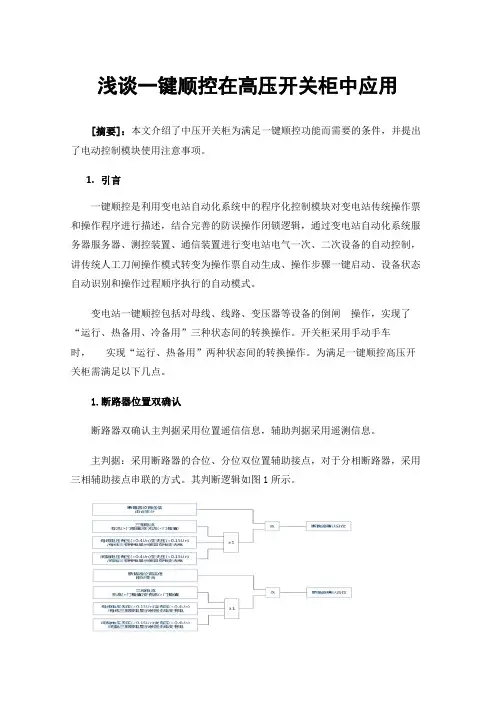

浅谈一键顺控在高压开关柜中应用[摘要]：本文介绍了中压开关柜为满足一键顺控功能而需要的条件，并提出了电动控制模块使用注意事项。

1.引言一键顺控是利用变电站自动化系统中的程序化控制模块对变电站传统操作票和操作程序进行描述，结合完善的防误操作闭锁逻辑，通过变电站自动化系统服务器服务器、测控装置、通信装置进行变电站电气一次、二次设备的自动控制，讲传统人工刀闸操作模式转变为操作票自动生成、操作步骤一键启动、设备状态自动识别和操作过程顺序执行的自动模式。

变电站一键顺控包括对母线、线路、变压器等设备的倒闸操作，实现了“运行、热备用、冷备用”三种状态间的转换操作。

开关柜采用手动手车时，实现“运行、热备用”两种状态间的转换操作。

为满足一键顺控高压开关柜需满足以下几点。

1.断路器位置双确认断路器双确认主判据采用位置遥信信息，辅助判据采用遥测信息。

主判据：采用断路器的合位、分位双位置辅助接点，对于分相断路器，采用三相辅助接点串联的方式。

其判断逻辑如图1所示。

辅助判据：采用三相电流和电压。

35kV、10kV电压等级各间隔（无功间隔除外）的电压辅助判据，电压宜取自母线三相电压互感器及各间隔三相带电显示器装置。

无法采用三相电流和电压时，应增加三相带电显示器装置需具备遥信和自检功能。

在特殊情况下操作时，若辅助判据无法满足，可由人工确认断路器位置无误后选择忽略双确认判据结果继续一键顺控操作。

断路器分位。

当断路器位置遥信由合变分，且满足“三相电流由有流变无流、母线电压由有压变无压/母线三相带电显示装置信号由有电变无电、间隔电压由有压变无压/间隔三相带电显示装置信号由有电变无电”中的任一条件，则确认断路器已分开。

断路器合位。

当断路器位置遥信由分变合，且满足“三相电流由无流变有流、母线电压由无压变有压/母线三相带电显示装置信号由无电变有电、间隔电压由无压变有压/间隔三相带电显示装置信号由无电变有电”中的任一条件，则确认断路器已合上。

10kV智能开关柜及其设备分析摘要：近年来，随着社会工业化、现代化及信息技术的发展，通信、计算机、自动化等技术在电网得到广泛深入的应用，与传统电力技术有机融合，并与物理电网高度集成，极大地提升了电网的智能水平，供电企业和用电部门对开关柜提出了数字化、智能化、网络化的要求，市场对中高档智能型开关柜的需求也呈现出迅猛发展的态势，智能化电网应运而生。

本文对10kV智能化开关柜及设备进行了分析。

关键词: 10kV开关柜；智能化；在线监测前言：在智能化电网环节中，其核心目标就是建立智能化变电站，智能化变电站的最基本、首要条件就是智能型开关设备和控制设备。

开发智能型高压开关设备，符合当前高压电器设备的发展方向，完全适应我国电力系统的要求。

下面以我司10kV智能化开关柜研发为例，简要叙述一下智能化开关柜设计过程中的注意点。

1、10kV智能开关柜结构及系统设计1.1产品结构概述：该10kV智能开关柜为金属铠装移开式全中置结构。

整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。

断路器手车室内安装有特定的导轨，可轻巧地推进或抽出断路器手车。

手车室内设计有带自动锁扣和开启的电气型帘板，可满足手车断路器与母线侧、电缆侧之间同时自动隔离的要求。

手车室内有试验位置及工作位置，每一位置均设有定位装置（开关柜结构如图1示意）。

图1 图21.2智能在线监测装置智能在线监测装置包含在线监测主机、人机界面、安装在断路器及开关柜上各类传感器及执行元件。

人机界面和传统保护一样装在仪表箱门上，在线监测主机装在仪表箱继电板上，对各个传感器上传的数据进行分析。

其它的传感器和执行元件安装在需要监测的地方，如温度传感器安装在断路器触臂接近梅花触头处，测量断路器触臂温升，直线位移传感器安装在断路器机构输出侧。

人机界面通过RS-485通信接口与主机通信并对数据进行显示、分析、处理、诊断，设置各类系统参数报警阀值等。

DH8TK系列电动底盘车一、概述DH8TK系列电动底盘车用来执行DH600、DH550、DH500或DH400型电动操作控制装置发出的手车电动进出操作指令，并在执行过程中将执行状态反馈给控制装置，与控制装置配合来完成手车电动进出操作。

二、型号含义D H8T K－/□/□/□电机电压:220V/110V行程:200mm/300mm柜宽:650mm/800mm/1000mm产品系列三、特点：1.通用性强，外形及安装尺寸与普通手动底盘车一致。

2.电动操作扭矩大，可与断路器、隔离车、电压互感器车等配合，使多种用途的开关柜都能实现电动操作。

3.无论在正常情况下还是电动操作发生堵转后都可以方便地进行手动操作。

4.与DH600、DH550、DH500或DH400型电动操作控制装置配合使用可实现软起动和软停止，使进出车过程更平稳。

软起动能避免电机起动时产生冲击电流对电机造成损伤，同时使电机堵转保护准确可靠。

软停止可避免机构受应力过大而变形，有助于长期稳定工作。

5.对电机及传动机构的保护由控制装置完成，克服了机械保护无法将故障反馈给控制装置使电机及时停止的弊病。

四、电机主要技术参数额定电压：DC220V或DC110V定额功率： 250W额定转速：60转/分最大短时允许电流：DC220V时2.5A；DC110V时4.0A；五、接线说明1.从试验位辅助开关和工作位辅助开关分别取一组常开触点，用于向控制装置提供电动操作到位信号。

辅助开关触点一端接控制装置的“开关量输入公共端”端子，另一端分别接控制装置的“手车已经到试验位状态输入”和“手车已经到工作位状态输入”端子。

2.电机引线和进出车操作进度检测传感器引线已接到安装在底盘车左侧的接线端子上，端子定义如下表：端子号定义1 电机正极引线（＋），接控制装置的“进出车驱动电机＋”。

2 电机负极引线（－），接控制装置的“进出车驱动电机－”。

3 预留4 +24V电源线，接控制装置的“+24V”。

0引言10kV金属封密开关柜断路器手车常规的操作方法是把操作手柄插入丝杆操作孔，顺时针摇动摇把使手车从试验位置推进到工作位置，从工作位置退出到试验位置则需逆时针摇动摇把。

断路器手车摇进或摇出通常是20圈，手柄力矩小于25N/m。

当断路器手车到达工作位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在工作位置；当手车退出到达试验位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在试验位置。

由于智能变电站要求顺序化操作，包括断路器手车也必须有顺控功能，因此断路器手车必须增加电动操作功能。

1断路器手车电动操作方法断路器手车电动操作增加电机如图1所示，电机装设于断路器左侧.通过控制电机的正反向转动，达到手车电动摇进或摇出的目的。

图1断路器手车增加电机1.1手车电动就地推进操作顺序操作闭锁电气回路如图2所示。

远方/就地转换开关SS32投在就地位置，其触点5-6接通，投入五防开关RL，就地合闸开关SS35触点3-4接通，小车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。

KB2—接地开关位置继电器常开触点；BE1—接地开关手动/电动开关常闭触点；BB2—断路器辅助开关常闭触点；BOB1—断路器门闭锁触点图2断路器手车电动操作闭锁回路1.2手车电动就地退出操作远方/就地转换开关SS32投在就地位置,其触点5-6接通，投入五防开关RL，就地分闸开关SS35触点1-2接通，小车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。

1.3手车电动远方推进操作远方/就地转换开关投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO603-604模块，使手车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。

1.4手车电动远方退出操作远方/就地转换开关SS32投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO601-602模块，使手车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。

开关柜电动底盘车的过去、现在和未来章如海;王瑞元【摘要】本文介绍电动底盘车的开发目的、发展历史、技术参数、各种结构的传动特性以及各自的优缺点；并对电动底盘车进行系统的分类，介绍了电动底盘车智能配套，模拟检测方法以及现阶段电动底盘车的问题点汇总。

此外还介绍了电动底盘车的整个发展情况，电动底盘车的研发史，分析了电动底盘车的后续发展动态及达到世界先进企业所需采取的措施。

【期刊名称】《电器工业》【年(卷),期】2016(000)007【总页数】4页(P78-81)【关键词】自能电网;电动底盘车;控制模块;离合器;断路器;智能模块【作者】章如海;王瑞元【作者单位】温州兴机电器有限公司;温州兴机电器有限公司【正文语种】中文铠装移开式开关柜中手车的蓬勃发展到电动底盘车的出现并非偶然。

我国核电、高铁、机场等高端产品的出口量在不断上升，与其配套的高压开关柜必须有高的供电连续性，以保证对各场所的供电可靠性。

高端产品配套的12～40.5kV铠装高压开关柜有铠装移开式与铠装固定式两种类型，固定式与移开式相比较哪一种更好？判断设备是否实用的主要准则应该是：开关设备的运行连续性。

图1所示故障不可避免，为了增加开关设备的可靠性和连续运行性。

第一，要降低产品的故障率，使产品的平均无故障时间加长（曲线2所示）；第二，由于故障不可避免，要在产品结构上采取措施，万一发生故障时，可以通过快速维护维修恢复其功能，满足供电连续性的要求。

固定柜（包括C-GIS和AIS等）的优点在于绝缘结构和机械传动结构相对简单，出现故障的几率会低（线2）。

但其缺点是出现故障时，检修非常不方便，停电时间长。

移开式（KYN）的优点是安装在开关柜的手车能快速更换，因而出现故障后，停电时间大为缩短。

由于移开式手车上的断路器性能的不断提高，结构稳定成熟，产品的平均无故障时间不断加长。

为了进一步提高KYN（可移出式开关柜）的可靠性，需要不断加强底盘车的可靠性增长和创新工作。

摘要：针对现有的各类高压开关柜手车无法很好地满足新能源电站“无人值班，少人值守”的要求，开发一种手车智能控制技术。

传统的手车式高压开关柜，操作人员操作断路器手车和接地刀闸时，由于无电驱动机构，只能就地手动操作，若操作人员违反五防要求，导致误操作，则有可能危及人身、设备安全。

某公司通过在传统的手车式高压开关柜断路器手车底盘和接地刀闸处增设电驱动机构，实现对断路器手车和接地刀闸的远程电动操作，并增加电动操作的五防闭锁。

该改进提高了手车式高压开关柜操作的安全系数，保证了人身、设备安全，节省了操作工时和管理成本。

关键词：高压手车开关；电动；开关柜；底盘车；地刀；五防闭锁；智能控制0 引言随着智能电网的发展，开关设备智能化在国外和国内实际上已经历了多年研究，并且在智能变电站或新能源集控中心有了一些应用。

在传统的手车式高压开关柜断路器手车底盘和接地开关处增设电驱动机构，通过电气二次系统，可实现对步进电机的正反转控制，用以驱动小车的摇入、摇出和接地开关的分合闸操作。

增加的电驱动部分模块化嵌入小车底盘和接地开关，不改变原有开关柜的结构和功能，所以不会对原开关柜的电气性能和机械性能造成影响。

不打乱重构原有开关柜的五防闭锁，而是在原有开关柜完善的机械五防闭锁机构之外，再设计一套电气闭锁系统，两套五防既可共存又可独立起作用，相互不产生干涉，大大提高了高压设备操作的安全性。

一方面，电动操作和手动操作共存，二者各自都可以独立操作，并实现自由切换，提高了操作的可靠性、灵活性。

另一方面，两种操作互锁，确保在同一时间只能使用一种操作模式，从而确保了操作的安全性。

1 项目意义目前，新能源电站设备分布广，作业点分散，安全管理人员数量少，无法对作业现场和现场运维人员实现实时安全可靠的监管，不能及时规避相关风险，并且存在一定的安全管理漏洞和风险。

为进一步推广集中监控管理与电站定期巡检的模式，并有效提高电站运维效率，电站自动化控制程度需要进一步提高。
