一种电动接地开关

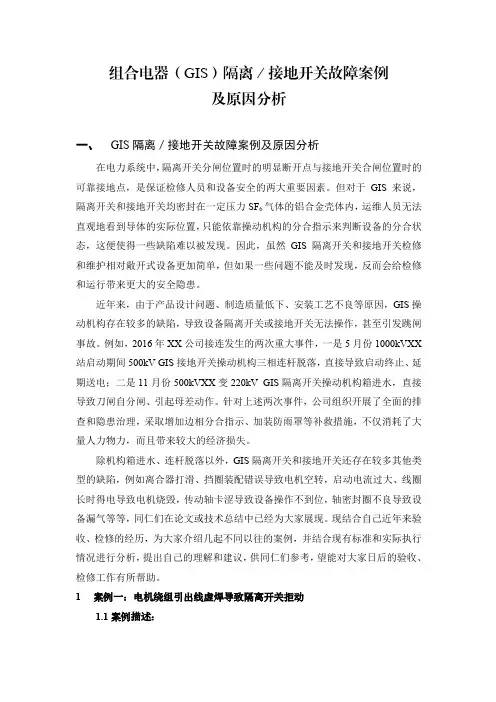

组合电器（GIS）隔离／接地开关故障案例及原因分析一、GIS隔离／接地开关故障案例及原因分析在电力系统中，隔离开关分闸位置时的明显断开点与接地开关合闸位置时的可靠接地点，是保证检修人员和设备安全的两大重要因素。

但对于GIS来说，隔离开关和接地开关均密封在一定压力SF6气体的铝合金壳体内，运维人员无法直观地看到导体的实际位置，只能依靠操动机构的分合指示来判断设备的分合状态，这便使得一些缺陷难以被发现。

因此，虽然GIS隔离开关和接地开关检修和维护相对敞开式设备更加简单，但如果一些问题不能及时发现，反而会给检修和运行带来更大的安全隐患。

近年来，由于产品设计问题、制造质量低下、安装工艺不良等原因，GIS操动机构存在较多的缺陷，导致设备隔离开关或接地开关无法操作，甚至引发跳闸事故。

例如，2016年XX公司接连发生的两次重大事件，一是5月份1000kVXX 站启动期间500kV GIS接地开关操动机构三相连杆脱落，直接导致启动终止、延期送电；二是11月份500kVXX变220kV GIS隔离开关操动机构箱进水，直接导致刀闸自分闸、引起母差动作。

针对上述两次事件，公司组织开展了全面的排查和隐患治理，采取增加边相分合指示、加装防雨罩等补救措施，不仅消耗了大量人力物力，而且带来较大的经济损失。

除机构箱进水、连杆脱落以外，GIS隔离开关和接地开关还存在较多其他类型的缺陷，例如离合器打滑、挡圈装配错误导致电机空转，启动电流过大、线圈长时得电导致电机烧毁，传动轴卡涩导致设备操作不到位，轴密封圈不良导致设备漏气等等，同仁们在论文或技术总结中已经为大家展现。

现结合自己近年来验收、检修的经历，为大家介绍几起不同以往的案例，并结合现有标准和实际执行情况进行分析，提出自己的理解和建议，供同仁们参考，望能对大家日后的验收、检修工作有所帮助。

1案例一：电机绕组引出线虚焊导致隔离开关拒动1.1案例描述：2018年4月3日，1000kV XX站T071、T073断路器直流电阻测试工作过程中，验收人员在进行T07327接地开关合闸操作时，A、C相地刀合闸而B相地刀未动作，导致三相不一致，汇控柜面板及后台指示位置不定态。

220KV隔离开关及接地刀闸调试及试运一、动、静触头必须可靠接触，分合闸过程中，动触头应能顺利地插入或离开静触头。

动触头插入静触头中的深度，应使动、静触头中心线的尺寸达到要求。

二、为了达到两端触头接触情况基本一致，且使静触指位于动触头中间位置，可将螺母松开，导电杆便能上下前后移动，以改变静触头之间的相对位置。

三、可以松开螺钉，动触头便可在导电杆上转动和前后移动，由此可调整动触头插入静触头的深度，并使各对触指同时接触。

四、测量回路电阻（两接线板之间），应不大于95µΩ（2500A）。

测量回路电阻采用直流压降法，电流推荐选用100A。

五、导电闸刀分合转动灵活，分闸时缓冲器调整，分闸到位时可调整传动机座缓冲器上的胶皮和垫片数量，使得动触头与双筒架不发生碰撞。

分闸位置时，每个断口距离不小于标准值。

调整连杆的长度可满足断口距离。

六、三相隔离开关同步动作，其三相合闸同期性不大于30mm，可以调节相间拉杆长度来达到。

七、隔离开关调整时，只允许用手动操作，当手动操作无误后，方可用电动操作，电动操作5—10次，应动作平稳。

八、接地开关的调试如下：a)开关在合闸位置时，动触头应插入静触头的两触指之间，以保持可靠接触，接地开关在分闸后，刀杆应处于水平位置，刀杆不得高于绝缘子的下法兰；b)II型接地开关的刀管长度不合适时，可以将刀管顶端的辊杆拧松，伸缩动触头合闸后，静触头应卡在动触头中央，如偏向一边，可以调节托架上的托板的左右位置来调正刀管；c)合闸时，刀管向上运动的过程中，在其未碰到静触头之前，托板不应从刀管的槽口中滑出，如过早滑出，说明平衡弹簧拉力不够，可调节平衡弹簧，以改善刀管的平衡状况。

调整时，动触头插入深度必须达到触指的刻度线（一般动触头顶端应越过刻度线不小于15mm）；d)接地开关的调整应满足：1)三相刀管分、合闸应基本同步；2)动、静触头接触良好；3)手动操作平稳。

九、9）机械联锁的调整，在隔离开关处于合闸位置时，锁条或圆盘上的凸缘应移入联锁板的凹口内，接地开关不能合闸。

安装使用说明书KYN28A—12户内金属铠装抽出式开关设备共17 页第1页1 概述泰豪科技（深圳）电力技术有限公司设计的KYN28A—12 型户内金属铠装抽出式开关设备，系3～10kV三相交流50Hz单母线及单母线分段的成套装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次发配电所的受电、送电及大型高压电动机的起动等，实行控制、保护、监测之用。

本开关柜满足IEC60298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分误合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用ABB公司的VD4真空断路器，又可配用上海维埃姆开发制造的VS1+真空断路器。

实为一种性能优越的配电装置。

1.1 产品型号的组成及含义K Y N 28A —12/□□金属铠装抽出式开关设备抽出式环境特征代号户内装置一次电路方案编号设计系列序号额定电压（kV）环境特征代号——用于湿热带为TH用于干热带为TA用于高海拔为G1.2 使用环境条件1.2.1 正常使用条件a.周围空气温度上限＋40℃下限－15℃b.海拔资料来源编制校对标准化提出部门审定设备安装场所的最大海拔高度1000mc.湿度日平均相对湿度不大于95%月平均相对湿度不大于90%d.地震地震烈度不超过8度。

e.周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

f. 无严重污秽及经常性的剧烈振动。

严酷条件下设计满足Ⅰ类要求。

1.2.2 特殊使用条件：在超过GB3906和本技术条件规定的正常的环境条件下使用时，由用户和制造厂协商。

1.3外形尺寸和重量见图1、表1图1 外形尺寸表1 外形尺寸和重量高度B (mm) 2300宽度A(mm) 分支小母线额定电流达到1250A热稳定电流40kA800 分支小母线额定电流1600A及以上1000深度C(mm)电缆进出线1500架空进出线1660重量（kg）700～12001.4 技术参数1.4.1 开关设备技术参数表2表2 开关设备技术参数项目单位数据额定电压kV 3.6、7.2、12 额定频率Hz 50额定绝缘水平1min工频耐受电压kV 42 雷电冲击耐受电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150分支母线额定电流 A 630、1250、1600、2000、2500、31504S热稳定电流（有效值）kA 16、20、25、31.5、40、50 额定动稳定电流（峰值）* kA 40、50、63、80、100、125防护等级外壳为IP4X，断路器室门打开时，隔室间为IP2X注：﹡电流互感器的短路容量应单独考虑VD4、VS1+真空断路器技术数据见表3表3 VD4、VS1+真空断路器技术数据项目单位数据VD4 VS1额定电压kV 3.6、7.2、12额定绝缘水平1min工频耐受电压kV 42 雷电冲击耐受电压kV 75额定频率Hz 50额定电流 A 630、1250、1600、2000、2500、3150 额定对称短路开断电流（有效值）kA 16、20、25、31.5、40、50 4S热稳定电流（有效值）kA 16、20、25、31.5、40、50额定动稳定电流（峰值）kA 40、50、63、80、100、125机械寿命次20000，额定电流1600~3150A时，为10000自动重合闸操作顺序分—0.3s—合分—3 min—合分非自动重合闸操作顺序分—3min—合分—3min—合分合闸时间ms ＜70 ≤100分闸时间ms ≤45 ≤50燃弧时间ms ≤15 ≤15开断时间ms ≤60 ≤60 当断路器用于控制3—10kV电动机时，若起动电流小于600A，必须加金属氧化物避雷器，其具体要求由用户与制厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

—安装使用说明书NXB柱上SF6负荷开关• 性能提升• 安全可靠• 产品丰富••—目录01. 概述 0402. 技术参数 0603. 验收/检查/存放 0704. 安装 0805. 接地 1106. 通电 1207. 维护 1208. 安装操作 1309. 安装实例 1410. 尺寸图 1511. 电气接线图 17附录1 线路连接 18附录2 柱上SF6负荷开关的总体布置 194N X B 柱上S F 6负荷开关术语为避免任何误解，NXB 柱上SF 6负荷开关在本说明书中简称“NXB ”。

NXB 是一种可在严酷环境下使用的SF 6气体绝缘、柱上安装的负荷开关，有较强的负荷开断和故障关合能力且能满足隔离开关的绝缘要求。

接地的金属箱体能防止处于分闸位置的开关通过泄漏电流。

1.1 连接NXB 可以和架空线路直接连接，也可以通过适配DIN47636 400系列或EN 50181 C 型标准套管的电缆连接头和电缆连接。

1.2 接地开关（可选功能）NXB 可选配内置接地开关，供出线侧线路之安全及可靠接地用。

这种方案称为三工位开关以区分于标准两工位开关。

接地开关是手动而不是电动操作。

—01.概述—01 NXB 柱上SF 6负荷开关类型（背视图）二工位开关NXB_630A_型三工位开关NXB_630C_型1.3 安装NXB 可以水平安装于架空线的上方或下方。

1.4 操作水平安装的NXB 柱上SF 6负荷开关可用绝缘拉杆动操作。

1.5 电动操作装置（可选功能）NXB 可选配电动操作机构来实现分、合电动操作。

请参见手册34UEMC45_。

而接地开关的操作因考虑到安全因素始终是手动操作。

1.6 手动机械闭锁机构（可选功能）NXB 可选配手动机械闭锁装置。

该装置可在杆下通过绝缘拉杆将开关闭锁在任意位置（合闸/分闸/接地）。

闭锁状态可通过观察窗清晰可见。

闭锁状态下，电动控制回路自动失效。

闭锁时发出供远方控制的报警信号。

GW11A-550安装使用说明书1 页1 概述GW11A-550型双柱水平伸缩式户外交流高压隔离开关（以下简称隔离开关）是三相交流50Hz户外高压电器，供高压线路在有电压无负载时分、合线路，以及对被检修的高压母线、断路器等实现安全的电气隔离。

隔离开关在分闸后形成水平方向的绝缘单断口，两侧均可配装接地开关。

接地开关与隔离开关各配有独立的操作机构，但两者间具有机械联锁或电气联锁装臵，确保隔离开关和接地开关两者间操作顺序（主合—地分；地合—主分）正确。

接地开关为单杆分步动作式。

隔离开关具有通流能力大，占地面积小，且机构紧凑，运动装臵密封于导电管内，检修周期长等特点。

2 产品使用环境条件 2.1 海拔高度：不超过2000m。

2.2 环境温度：-40℃至+40℃。

2.3 风压不超过700Pa（相当于风速34m/s）。

2.4 地震烈度不超过8度。

2.5 覆冰厚度不超过20 mm。

2.6 相对湿度：日平均不超过95%；月平均不超过90% 2.7 阳光辐射：不大于1000W/m? 。

2.8 不适于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

2.9 适用于水平安装场所。

3 产品特征及额定参数 3.1 产品特征：见表1。

表1 特征结构形式a）不接地b）动侧单接地有无接地开关c）静侧单接地d）双接地操作方式单相电动操作，三相电气联动操动机构 3.2 额定参数见表2。

CJ6A会输签入标记处数更改文件号签字日期安装使用说明书编制校核0KA.805.106会签标准化审定批准GW11A-550 双柱水平伸缩式户外高压交流隔离开关安装使用说明书0KA.412.521共18 页第 2 页表2序号 1 2 3 4 5 6 7 8 9 10 11 12 13 项目额定电压，kV 额定电流， A 额定短时耐受电流（有效值），kA 额定短路持续时间，s 额定峰值耐受电流（峰值），kA 对地额定短时工频耐受电压（有效值），kV 断口对地额定雷电冲击耐受电压（峰值），kV 断口对地额定操作冲击耐受电压（峰值），kV 断口额定开断电容电流，A 额定开断电感电流，A 额定频率，Hz 无线电干扰水平单极重量，kg 参数550 3150，4000 63 3 160 740 740（+315）1675 1675（+450）1300 1175（+450）2 0.7 50 在1.1倍额定相电压下①晴天、夜晚无可见电晕；②无线电干扰电压不大于500μV 不地1590、单地1790、双地1990 额定注：1、隔离开关所配用的接地开关额定短时耐受电流和额定峰值耐受电流同主闸刀。

作用。
电压互感器运行时二次侧严 禁短路，否则二次侧产生的巨
大电流将导致电压互感器损坏。
第三部分、基本结构
九、就地控制柜
1、概述
就地控制柜式对GIS进行现场监视与控制 的集中控制屏。也是GIS间隔内、外各元件， 以及GIS与主控室之间电气联络的中继枢纽。
2、主要功能
GIS的就地控制柜仪表具有就地操作、信 号传输、保护和中继、对SF6系统进行监控 的功能。
寿命长，故断路器检修周期很长。 3、 CT26弹簧机构
该机构主要具有以下特点和优点：
第三部分、基本结构
• 整体设计结构简单；集成度高、零部件数量少； 传动效率高。 • • 机构架为整体铸铝合金件，质量轻，刚性好。 高精度的零部件使得在装配过程中几乎不需要 进行任何调整，消除了人工误差，保证了整机 质量；同时大大减少了运行维护的工作量。 • 先进的设计理念和严格的质量控制造就了国内 领先的弹簧机构，CT26型弹簧机构配装于断路 器中，机械稳定性试验10000次，处于国内领先 水平。
kV A kV kV kA/S kA
7
SF6气体额定压力（20℃），断路 器 ： 其它气室：
每个隔室SF6气体漏气率 间隔宽度
MPa
0.6 0.4
8 9
%/年
0.5 0.8
m
第二部分、主要技术参数
2）主要技术指标 在1.1倍最高电压下： 无线电干扰水平: 晴天夜晚无可见电晕; 在1.1倍最高电压下≤500μ V
第三部分、基本结构
2、特点 1）、优良的熄弧性能：采用最新设计的“热膨胀+助吹”的自能式灭弧 原理，不仅能成功开断普器组及电抗器等电流。
灭弧室动作原理图
第三部分、基本结构

ZF11全封闭组合电器随着我国电力事业的发展和经济的繁荣，输变电设备已朝着高性能化﹑可靠化﹑智能化﹑经济化的精品轨道发展。

河南平高电气股份有限公司为了自身的发展，1997年初，在吸收了法国M·G公司生产的HB7系列及HB9系列全封闭组合电器先进技术的基础上，又融合了其它外国公司产品的一些优点，结合我国电力事业的实际情况，我公司自行设计开发了ZF11-252（L）型封闭式组合电器。

它是将高压变电站中除变压器以外的所有一次设备组装在金属壳体内，用环氧树脂绝缘子支持导体，内充SF6气体作为绝缘和灭弧介质的一种设备。

该设备包括断路器﹑隔离开关﹑接地开关﹑电流互感器﹑电压互感器﹑氧化锌避雷器﹑三极共箱母线﹑出线套管﹑电缆连接装置﹑电气控制柜等基本元件，还有伸缩节等其它附件。

可按用户要求组合成各种接线方式。

它适用于252KV的电力系统中，用以切合故障电流﹑转换和隔离线路﹑防护过电压和测量电量等。

ZF11-252（L）型封闭式组合电器在西安高压试验站进行了全部型式试验，并通过了国家电力公司和国家经贸委联合主持的两部鉴定，2001年荣获国家级重点新产品奖。

总体布置该GIS为分箱式结构，母线为共箱式结构，各元件已形成标准化，可按用户提出的不同主接线要求进行组合，形成用户满意的布置形式；并推出了块式结构整体运输GIS产品，它把GIS每个间隔中的断路器及两侧的电流互感器、隔离开关、接地开关及连接筒体，甚至电缆终端与现场汇控柜有机的结合在一起，二次电缆在厂内全部配置完毕，和电动机构相配的接口采用德国插入式电缆连接器，插接二次电缆非常方便，SF6气室密封性能、水份含量已在厂内测试合格，GIS全部试验厂内一次做完，无须拆卸，整体出厂，到现场只需间隔间对接，极大的减少了现场安装的工作量和周期，保证了产品整体质量。

一般来说，一个内桥变电站现场只需15个工作日即可完成安装和调试工作。

产品通用结构介绍该GIS把变电站除电力变压器外的所有一次设备都组装在接地的 金属壳体内，按用户主接线的要求构成一个整体；用盘式或柱式绝缘子支持带电部件，内充SF6气体作为绝缘和灭弧介质，由出线套管或电缆终端与外接电网相连。

10kV智能开关柜及其设备分析摘要：近年来，随着社会工业化、现代化及信息技术的发展，通信、计算机、自动化等技术在电网得到广泛深入的应用，与传统电力技术有机融合，并与物理电网高度集成，极大地提升了电网的智能水平，供电企业和用电部门对开关柜提出了数字化、智能化、网络化的要求，市场对中高档智能型开关柜的需求也呈现出迅猛发展的态势，智能化电网应运而生。

本文对10kV智能化开关柜及设备进行了分析。

关键词: 10kV开关柜；智能化；在线监测前言：在智能化电网环节中，其核心目标就是建立智能化变电站，智能化变电站的最基本、首要条件就是智能型开关设备和控制设备。

开发智能型高压开关设备，符合当前高压电器设备的发展方向，完全适应我国电力系统的要求。

下面以我司10kV智能化开关柜研发为例，简要叙述一下智能化开关柜设计过程中的注意点。

1、10kV智能开关柜结构及系统设计1.1产品结构概述：该10kV智能开关柜为金属铠装移开式全中置结构。

整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。

断路器手车室内安装有特定的导轨，可轻巧地推进或抽出断路器手车。

手车室内设计有带自动锁扣和开启的电气型帘板，可满足手车断路器与母线侧、电缆侧之间同时自动隔离的要求。

手车室内有试验位置及工作位置，每一位置均设有定位装置（开关柜结构如图1示意）。

图1 图21.2智能在线监测装置智能在线监测装置包含在线监测主机、人机界面、安装在断路器及开关柜上各类传感器及执行元件。

人机界面和传统保护一样装在仪表箱门上，在线监测主机装在仪表箱继电板上，对各个传感器上传的数据进行分析。

其它的传感器和执行元件安装在需要监测的地方，如温度传感器安装在断路器触臂接近梅花触头处，测量断路器触臂温升，直线位移传感器安装在断路器机构输出侧。

人机界面通过RS-485通信接口与主机通信并对数据进行显示、分析、处理、诊断，设置各类系统参数报警阀值等。

G W隔离开关说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。

(D)型是增设有接地刀装置的户外高压隔离开关。

(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。

该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。

二、型号及定义三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10mm；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。

四、技术参数五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。

不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

传动箱传动箱供配用机构传动轴90°转动时使用。

操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。

CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。

CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。

由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

六、外形及安装尺寸图七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

CJ6B电动机操动机构安装使用说明书西安世科电器产品有限责任公司XIANSHIKEDIANQICHANPINYOUXIANGONGSI一、概述CJ6B电动机操动机构是我公司继CJ6A电动机操动机构之后又一系列隔离开关用电动机操动机构。

本产品具有结构简单、功能可靠、体积小、重量轻、噪音低等优点。

本产品符合GB1985-89《交流高压隔离开关和接地开关》。

产品可10年免维修。

本产品适合126Kv高压隔离开关、接地开关电动操作使用。

二、技术参数1.适用于高压隔离开关及接地开关的参数详见表1表12.电动机操动机构的额定参数见表2表23.适用环境：3.1 海拔高度：一般≤1000m；特殊情况≤2500m；3.2 环境温度：上限＋400C 下限－250C，极限最低温度－400C；3.3 相对湿度：95%RH；3.4 地震烈度：能满足8度的要求；3.5 覆冰厚度：不大于20mm；3.6 污秽等级：III级；3.7 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动场所。

三、操动机构特点1.实用性强1.1 机构接通电源就能在‘就地’或‘远方’进行操作，一台电机通过两级蜗轮减速器输出转矩，就可驱动隔离开关或接地开关准确、可靠地实现合闸、分闸动作。

1.2 利用行程(微动)开关控制操动机构输出转角或它运行的最终位置。

利用蜗杆蜗轮传动保证需要的输出转矩和速度，本机构操作平稳、冲击力小，噪音低，并具有可靠的自锁性。

1.3 本机构可分别实现电动和手动操作，电动和手动能互锁。

1.4 箱体为冷轧钢板喷塑处理（或根据用户要求采用不锈钢板）铆接结构。

其外形美观、结构合理，具有可靠的防水、防尘、防腐及防锈蚀性。

对各种地域均能适应，与传统的焊接和螺栓连接结构相比，更为轻巧和美观。

2.经济性2.1 只需电源电压就能操作，不需其它附属设备；2.2 机构零部件标准化程度高，便于加工制造；2.3 产品价格合理。

3.维护、检查简单3.1 本操动机构结构简单，维护简单方便易行，零部件具有互换性；3.2 机构内的轴承及两级蜗轮减速器都是密封式结构，采用油脂润滑，可不加油，免维护；3.3 打开正门或侧门，可方便实施维护和检查。

公 司 由 ABB 集 团 统 一 管 理 和 运 作，采用 ABB 装配工艺流程、质
量控制标准及主要零部件，并辅 以本地化优势，确保产品完全达 到 ABB 全球化的质量标准。
公 司 自 2000 年 6 月 开 始 接 受 定 单，并于 2001 年 5 月陆续交货。 同时，公司还先后获得了政府颁 发的高新技术企业认定证书及挪 威船级社的 ISO9001、 ISO14001、 OHSAS18001 体系认证。至今为 止，我公司已为电力、石油化 工、造纸、地铁等行业的用户提 供 了 900 多 个 断 路 器 间 隔 的 GIS 设备，使用情况良好，得到 客户的高度评价。
效益 在工厂内模块组件的预组装 和严格的质量控制简化了现场的 安装和调试。
友好的环境特性 最有意义的是减 少了法兰和密封面的数量，包括 更加紧凑的设计。
结合三相共筒技术 将单相式的断 路器和三相共筒技术结合一体， 提供更卓越的性能和更优异的紧 凑性。
3
世界范围的成功
ABB 的新一代 ELK-14 开关系统： 显著的优点和超群的质量
根据客户要求，附加功能（供选 择）亦可提供。
标准的航空插连接替代端子连 接。
7
ABB 高压断路器： 坚固，改进的性能，更少的维护
断路器 近年来，采用 SF6 气体作绝缘和灭 弧介质的断路器得到了持续性的 发展和改进。丰富的运行经验和 持续的研究发展成为适应未来市 场需要的基础。
模块 高压通电部分 外壳 SF6 气体 绝缘材料 机械部分，支架 低压部分
方针与宗旨
遵循 ABB 集团的企业精神，公司 充分发挥自身优势，以“客户为 中心”，用高质量的产品和及时 周到的服务满足客户的需求，提 高客户在行业中的竞争力，与客 户建立相互了解、相互信任的伙 伴式合作关系。

【隔离开关接地开关】隔离断口与固定触头间开距：75±2mm接地断口与固定触头间开距：65±2mm动触头总行程：120±3mm DS 110±3mm ES插入行程：45±3mm机械特性：隔离开关及检修接地开关配MS-CM10弹簧机构，电动机带电时间，合闸全行程时间＜5±2s。

快速接地开关配MS-CM30电动机构，电动机带电时间，合闸全行程时间＜5±2s。

隔离开关、检修接地开关配弹簧机构时分、合闸速度均平均速度计算，见左侧附图。

合闸速度2.2±0.5m/s，分闸速度2.2±0.5m/s ，合闸时间0.15s、分闸时间0.15s。

快速接地开关配MS-CM30电动机构，合闸速度 3.5±0.5m/s、分闸速度 2.2±0.5m/s合闸时间0.15s、分闸时间0.15s。

机械操作试验隔离开关，接地开关配弹簧机构，连续可靠地分、合闸各70次，其中：A、最高操作电压132V（直流）10次；B、配定操作电压110V（直流）50次；C、最低操作电压72V（直流）10次。

机械寿命实验隔离开关、接地开关配弹簧机构，各进行1000次（见附表1）为一个操作循环的五个操作循环的分合闸寿命实验。

实验过程中允许进行润滑，但不得对试品进行任何调整。

A、最高操作电压121V（直流）50次；B、额定操作电压110V （直流）900次；C最低操作电压94V（直流）50次。

测试设备与工具：机械寿命实验台。

标准要求：在每个合分操作中都应达到合闸位置与分闸位置。

实验后，稍加整理其出厂检验仍符合规定要求。

主回路寿命实验通以100A直流电流。

用电压降法测量，电压加在两出线端。

测试设备与工具：回路电阻测试仪。

标准要求：<50υΩ.长期工作中的温升实验气体至0.42Mpa（20℃时表压），通以1.2倍额定电流，待隔离开关内SF6稳定后测量图示各点的温升（见图1）。

GW4-126隔离开关1 概述1.1 产品用途GW4-126隔离开关是供高压线路在无载流条件下进行切换线路及对被检修的高压母线、断路器等电器设备与带电高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的可见绝缘距离。

1.2 操动机构型号每一组隔离开关配一台CSA手力机构，附装的接地开关配CS19型人力操动机构。

1.3 产品主要规格本产品规格有三种：不接地、单接地、双接地2 产品结构和工作原理2.1 产品结构本隔离开关结构外形见右图，主要由底座装配、轴承座装配、接地刀管、接线座，左触头、右触头、接地开关静触头、接地开关底座装配等部分组成。

2.1.1. 底座装配（见图2）2.1.2. 轴承座装配（见图3）主要由1. 转轴2. 7209E圆锥滚子轴承3.轴承座4. 7206E圆锥滚子轴承5. 圆螺母6.密封垫2.1.3. 左触头装配（见图5）主要由1. 导电管2. 塞3. 圆柱销4. 触头图 5 左触头装配图3 轴承座装配2.1.3. 接线座配（见图4）2.1.4. 右触头装配（见图6）2.2 工作原理隔离开关运动是靠CSA人力操动机构传动轴旋转90°，传动轴带动水平连杆使一侧瓷瓶旋转90°，并借助交叉连杆使另一侧瓷瓶反向旋转90°，于是，左右两触头同时向一侧分开或闭合。

接地开关的运动是靠CS19人力操动机构通过一四连杆带动着接地开关的底座主轴旋转90°，由接地开关装配组成的四连杆使接地刀管在合闸过程中，由旋转运动变为直线运动。

3 隔离开关的调整与维修3.1 隔离开关的调整3.1.1主刀三极分合不到位移动齿板改变主动臂的长短，分闸不到位主动臂调长，合闸过盈缩短主动臂，调整主动臂的长短时，相应调整连杆的长度，最终使分合闸满足；在合闸位置时，触头与触指接触良好，其插入深度满70±2（2000A），分闸时，断口距离≥1150mm的要求。

3.1.2 主刀单极分合不到位若某极有分合不到位的情况，可调整极间连杆及交叉连杆。

两起组合电器（GIS）隔离开关（接地开关）空转缺陷案例本文介绍两起组合电器（GIS）隔离开关（接地开关）打滑空转的缺陷案例，分别为离合器损坏、齿轮脱落导致，分享缺陷检查分析及处理的过程，对于采用蜗轮蜗杆小机构的同类设备检修提出建议。

一、案例一：离合器打滑1000kV某站送电期间，发现550kV GIS1号主变501217接地闸刀在分合操作过程中电机一直空转，分合指示不到位且不跟转。

经现场解体检查确认，产生原因为接地刀闸操作机构内部的离合器损坏、打滑，导致电机输出力矩无法传递到主轴，不能带动接地开关完成分合操作。

针对该问题，分析其产生原因并进行及时整改，更换该损坏的离合器，装配完成后重新进行10次电动分合闸操作、运动无异常，同时对其他同类型操作机构进行排查，最终排除故障、消除安全隐患。

（一）发现问题本站550kV GIS接地刀闸采用三极联动形式，A相配有操作机构箱，B、C相通过带保护套的传动杆实现机械联动，A、C相分别装设有分合指示器，如图1所示。

验收人员在进行501217接地闸刀就地分合操作时，发现按下操作按钮较长时间后电机仍然在转，已经超过了正常分合闸所需要的时间。

同时，发现电机在转动过程中，分合闸指示器并未跟转，电机转动的声音也有明显异常，初步确定电机发生空转。

为防止电机空转对设备造成进一步损坏，验收人员随即拉掉该接地刀闸的电机电源与控制电源，对机构箱进行开盖检查。

图1某站550kV GIS 三相接地刀闸整体示意图该类型接地刀闸采用DH3型电动操作机构，主要由电机装配、离合器、齿轮系统、辅助开关、位置指示器以及各种闭锁装置组成。

操作机构由电机装配或手柄启动，并经过离合器、主轴传递到锥形齿轮，如图2所示。

隔离开关的分合通过改变电机或手柄的旋转方向来实现，在齿轮传动系统中装有缓冲与机械限位装置，并在分合闸终点位置带动辅助开关切换状态。

离合器主要用于过载保护，保护电机不会在传动齿轮出现故障时被烧毁。

GW4-110户外隔离开关安装使用说明书1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是额定频率为50Hz、额定电压为110kV的三相交流户外高压开关设备，供额定电压为110kV的高压线路有电压无负荷时分合线路之用。

隔离开关符合GB1985-2004《交流高压隔离开关和接地开关》的要求。

1.1产品使用环境条件1.1.1海拔高度：一般型不超过2500m，特殊型不超过4700m。

1.1.2环境温度：最高温度不高于+40℃，最低温度不低于-40℃。

1.1.3最大风速34m/s。

1.1.4地震烈度不超过9度。

1.1.5覆冰厚度不超过20mm。

1.1.6耐污型产品适用中等污秽地区。

1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

1.2 产品型号含义如下：G W 4 —110 / 1250 T D （G、W）高原型（W为耐污型）接地统一设计额定电流A（630）额定电压kV设计序号户外隔离开关1.3主要规格和技术参数。

1.3.1隔离开关主要规格和技术参数见表1。

2.结构和工作原理2.1隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。

2.1.1底架：为一根槽钢，底架两端各安装有轴承座，轴承座内有两个圆锥滚子轴承，保证轴承座上的杠杆转动灵活。

底架之一端或两端焊有接地开关支座，装有接地开关。

隔离开关有不接地、单接地及双接地三种形式。

2.1.2支柱绝缘子：每极有两柱，按使用条件分为普通型与耐污型及高原型三种，支柱绝缘子下端固定在轴承座上端的转动板上，支柱绝缘子上端与主导电部分连接。

根据用户要求支柱绝缘子亦可采用硅橡胶绝缘子。

2.1.3导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分为两半，接触部分在中间，接触部分触头合闸时圆柱型触头嵌入两排触指内。

630A，1250A、1600A 结构型式完全相同，仅导电杆截面及表面处理有所区别。

７ ８
广 西 电 力
ＧＵＡＮＧＸＩ ＥＬＥＣＴＲＩ Ｃ Ｐ０Ｗ ＥＲ
２ １ 年 ６月 ０２
Ｖｏ１３ Ｎ ｏ． ．５ ３
Ｇ Ｓ中 两种 三工位 隔 离 ／ Ｉ 接地 开关 的结构性 能 比较
Ｃｏ ｐ ｒｓ ｎ ｏ ｍ ａ ｉｏ ｆ Ｔｗｏ Ｔｙ ｅ Ｔｈ ｅ — ０ ｉｉ ｎ Ｉ ｏ ａ ｉ ｎ Ｇｒ ｕ ｄ ｐ ｒ ｅ ｐ ｓｔ ｓ ｌ ｔｏ ／ ｏ ｎ ０ Ｓ ｔｈ ｓ ｉ Ｓ ｗｉｃ ｅ ｎ ＧＩ
ｐ ｒ ｒ ａ ｃ ｓａ ｅｃ ｍｐ ｒ ｄｔ ｒ ｖ ｄ ｅｅ ｅ ｃ ｓ ｏ ｅ ｉｎ ａ ｄｕ ｅ ｅ ａｔ ｎ ． ｅ ｆｍ ｎ ｅ ｏ ａ ｅ ｐ ｏ ｉ ｅｒ ｆｒ ｎ ｅ ｒｄ ｓｇ ｎ ｓ ｒｄ ｐ ｒｍｅ ｔ ｏ ｒ Ｏ ｆ ｓ
Ｋｅ ｒ ｓ １ ６ ｋ ｔ ｒ ｅｐ ａ ｅｉ ｎ ｎ ｐ Ｓ， ｒ ｅ ｐ ｓｔ ｎ ｉｏａｉ ｎｇ ｏ ｎ ｗｉ ｈ，ｅ ｈ ｉａ ｅ ｏ ｍａ ｅ ｏ ａ ｉｏ ｙ ｗｏ ｄ ： ２ Ｖ ｅ ｈ ｏ ｅｔ ｋ ｔ ｅＧＩ ｔ ｅ — ｏ ｉ ｏ ｌ ｔ ／ ｒ ｕ ｄ ｓ ｔ ｔｃ ｎ ｃ ｌ ｒ ｒ ｎ ｅｃ ｍｐ ｒ ｎ ｈ ｓ ｎ ａ ｙ ｈ ｉ ｓ ｏ ｃ ｐｆ ｓ
ｔ ｉ ｓ ｕ ｔｒ ， ｒ ｃ ｌ ， ｉ ｔ ｈ ｉ ｌｐ ｒ ｒ ｎ ｅ ｎ 印ｐｉ ｔ ｎ ｉ Ｇ Ｓ ｐ ｏ ｃ ． ｈ ｉ ａ ｖ ｔ ｅ ， ｉ ｄ ａ ｔ ｅ ｄ ｔ ｈ ｉ ｈ ｒ ｔ ｃｕｅ ｐ ｉ ｉ ｅ ｍａ ｅ ｎｃ ｅｆ ｍａ ｃ ｓ ａ ｄ ｅ ｒ ｎ ｐ ｎ ｃ ａ ｏ ｌ ａｉ ｎ Ｉ ｒ ｅ ｔ Ｔ ｅｒ ｄ ａ ａ ｓ ｄｓ ｖ ｎａ ｓａ ｅ ｎ ａ ｃ ｏ ｊ ｓ ｎ ｇ ａ ｇ ｎ ｃ ｃ ｌ
中图分 类号 ： Ｍ５ １ 文献标志码 ： 文章编号 ：１ ７ — ３ （０ ２）３ ０ ８— ３

ZF15-550 型 六氟化硫封闭式组合电器用接地开关
安装使用说明书
OKB.412.339.4
新东北电气集团高压开关有限公司
ZF15-550 安装使用说明书
目录
NHVS 新东北电气集团高压开关有限
1 概述................................................................................. 2 2 主要参数............................................................................. 2 3 结构特征与工作原理................................................................... 3 4 安装................................................................................. 6 5 检修................................................................................. 6
a) 将检修的部件与高压系统隔离； b) 确认完全切断操动机构电源，即电气命令不会使操作机构产生动作； c) 确认接地开关处于分闸位置；
171kA
2.6 额定短路持续时间：
3s
2.7 快速接地开关(EB3)额定短路关合电流：对称电流 63kA,外施电压 318kV(有效值)；
非对称电流 171kV(峰值)
2.8 快速接地开关(EB3)额定电磁感应电流：
200A
2.9 快速接地开关(EB3)额定电磁感应电压：
