JW7-252Ⅲ接地开关说明书

GW7F-252型隔离开关安装使用说明书编号：0TK.466.5011泰开集团山东泰开隔离开关有限公司二○○六年十二月1 概述1.1 产品用途GW7F-252型隔离开关是三相交流50Hz的户外高压隔离电器，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。

1.2 符合标准GB 1985-2004 《交流高压隔离开关和接地开关》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》1.3 产品特点GW7F-252型隔离开关为三柱式水平双断口翻转式隔离开关，可在一侧或两侧附装JW7-252Ⅱ两步动作式接地开关，该产品结构新颖设计合理，性能优良，运行可靠，它具有以下特点：a.导电管翻转特性：GW7F-252系列隔离开关主闸刀导电管采用水平运动和绕自身轴线旋转的复合运动，大大降低了动静触头分、合过程中所需要的操作力矩。

b.辅助触指结构：GW7F-252系列隔离开关增加了动、静辅助触指，可以有效的开断容性电流、感性电流和开合母线转换电流。

c.取消铜铝双金属板过渡的做法，将两种材质的电接触面镀银或镀锡，减少电连接中间环节，从而减小了接触电阻，有效地杜绝了长期运行中电接触表面发热烧蚀现象。

d.改进镀银工艺，保证镀银层硬度大于HV120，大大增加了镀层的附着力，可靠保证了镀银层长期工作不脱落。

e.采用全密封轴承座，轴承表面涂满足量耐高温和低温性能优良的宽温润滑脂，低温不固化，高温不流失，确保长期运行中转动灵活可靠。

f.主闸刀设有高低调节装置，该装置结构简单，调整方便，可快速调整主导电的高度和倾斜度，便于现场安装调试。

g.接地闸刀为两步动作式结构，采用动触棒插入梅花形静触指啮合方式，接触点多，通流能力强，动作可靠，合闸冲击小。

h.对所有标准件和有尺寸配合的钢制件采用真空渗锌处理，对铸铁铸钢件采用热喷锌处理，对尺寸要求不严的零部件采用热镀锌处理。

薄薄一层工业凡士林油，并立即进行装配。
8 包装、运输与储存
8.1 隔离开关分若干箱包装出厂，瓷瓶及导电闸刀采用密封包装，以
免在运输中损坏。
8.2 产品运输时应按包装箱外作业标记，不允许倒置。
8.3 产品到货时请及时进行验收，如发现有问题，应立即与制造厂联系 0KA.805.107 以标便记 分析处处数 理。更改文件号 签 字 日 期
7
（峰值），kV
断口
1050 1050（＋200）
额定操作冲击耐受电压 对地
8
（峰值），kV
断口
――― ―――
9 额定开断电容电流，A
1
10 额定开断电感电流，A
0.5
11 额定频率，Hz
50
在1.1倍额定相电压下：
12 无线电干扰水平
a) 晴天、夜晚无可见电晕；
b) 无线电干扰电压不大于500μ V。
GB/T11022 高压开关设备和控制设备标准的共用技术要求
GB/T16927.1 高电压试验技术 第一部分 一般试验要求
2 产品使用环境条件
2.1 海拔一般不超过1000m，特殊情况不超过2500m。
2.2 环境温度：-40℃～40℃。
2.3 风压不超过700Pa（相当于风速34m/s）。
2.4 地震烈度不超过9度。
13 单极重量， kg
单地：1610kg、双地：1690 kg、三地：1770
kg
注：隔离开关所配用的接地开关额定短时耐受电流和额定峰值耐受电流同主闸刀。
3.2 产品特征见表2。 表 2
特征
结构形式
有无接地开关
a)不接地 b)单接地 （静侧接地或动侧接地） c)双接地（双动侧与一动一静接地） d)三接地

GW22A-252Ⅲ型隔离开关GW22A-252ⅢDISCONNECTOR SWITCH安装维修使用说明书INSTALLATION AND OPERATION MANUAL编号：0TK.466.5028No：0TK.466.5028山东泰开隔离开关有限公司Shandong Taikai Disconnector Co., Ltd二○一○年五月May . 2010Catalogue1、Summary (2)2、Working conditions (2)3、Characteristic (3)4、Product clarifications and technical parameters (4)5、Product structure and operation principle (5)6、Package and shipping (8)7、Inspection and storage (8)8、Unloading and hoisting (9)9、Installation and commission (9)10、Acceptance and fine-tuning before installation on site (13)11、Accompanying document (14)12、Ordering notice (14)1、Summary…………………………………………………………………………General1.FunctionsGW22A-252D(W)Ⅲseries is a three-phase, AC, HV disconnector of single post, vertical break, single arm shrinkable clamp style.（brief ed as “GW22A-252Ⅱdisconnector”）is used in power supply system with rated frequency 50Hz and rated voltage 252kV, providing HV line to transition under no load conditions as well as disconnecting the repaired HV busbar、circuit breaker and other high voltage electric equipment and between live HV lines. Meanwhile, when the operation mode should be altered in power grid system, it is available for breaking/making bus transfer current, regulated charging current of voltage transformer, lightning arrestor and ect, without breaking or making on-load current.2.SpecificationG W 22A - 252 D (W) Ⅲ/ J 3150- 503.Standard◆IEC 62271-102 HV AC Disconnecting Switch and Earthing Switch◆GB/T 11022-1999 Common Technical Requirements for HV Switchgear and Control Gear◆DL/T 486-2000 Ordering Technical Conditions for HV AC Disconnector and Earthing Switch◆DL/T 593-2006 HV AC Disconnector and Earthing SwitchII、Working Conditions◆Ambient temperature: -50℃～+50℃；◆Altitude: within 2000m◆Wind velocity: within 700Pa◆Seismic intensity: 9 degree；◆Thickness of ice covering: within 20mm◆Pollution level: class ,III,IV◆The mounting place should be far from inflammable, explosive, corrosive danger and violent vibration.◆Special working conditions shall be solved by clients and manufacturer.III、Characteristics ………………………………………………………………GW22A-252Ⅲ disconnector is a kind of perfected and improved disconnector developed on the basis of GW22A-252. It improves good ability in fracture of porcelain insulator、failure of operation and distortion 、overheat of conduction circuit as well as rust comparing with other kind of disconnectors. It focuses on improving quality and operation reliability of equipment and providing the following characteristics:a.The main circuit adopts top-grade anti-rust al-alloy that provides excellent conducting capacity,light weight, high mechanical intensity; the driving part of the main blade, balance spring, clamping spring, reset spring are designed in the conduct pipe to free from the effect by outside environment.b.Flexible connection adopting pure aluminum material with conducting interface silvered is ofgood conductivity and high through-current capacity. Each aluminum layer interface is anodized that strengthen anticorrosion performance.c.Each part of conducting loop except dynamic and fixed contacts meshing pointsurvey isconnected and conduct current by fixed flexible connection, and seal gum is applied all around fixed conducting interface in case of moisture. The contact tube surface of stylus and fixed contacts is silver-coated, dynamic and fixed contacts pressure is enlarged. Such measures as adding insulations on upper conducting rod (in case of current flow divided) is taken to ensure reliable through-flow of conducting loop without overheat.d.Top pressure tripping device is improved to ensure reliable making and keep good working stateunder the action of wind force and electric dynamic force. Modify the insulating roller intostainless roller to avoid aging and fragment.e.Finger and clamping spring is arranged outside of conducting tube for the convenience of adjuston-site clamping force and replace faulted finger. Silastic seal cover and direct-acting sealing structure of oil seal and smooth shaft is adopted on both side of conducting rod to totally prevent to penetration of rain and dust so that avoiding rusting and freezing of accessories.f.Rocking links adopt self-lubricating bearing and insulating oil-free bearing, transmission linksadopts hot galvanizing oscillating bearing. All shaft pin made up with aluminum bronze or stainless material is of excellent anticorrosion performance, small rotation resistance, small fit clearance, reliable transmission to avoid spindle seized by corrosion.g.Such measures as adopting high-quality raw material surface anti-corrosion treatment are takento improve anti-corrosion performance of whole product. For example, the surface of all steel accessories is hot dip galvanized or adopts stainless material; all shaft pin use aluminum bronze or stainless material; non-conducting interface of conducting tub is anodized.h.Earth blade adopts all-in-one-take structure of counterweight by heavy punch. Earthing dynamiccontacts adopt self-operated structure with simple and beautiful structure, small operation force hand reliable action.i.The vertical transmission rod of main earth mechanism connected to body with connection typeof splint and beam clamp. One side of level 3 drive rod in main earth blade adopts U type bolt and beam clamp connection style while the other adopts adjustable joint of two-threadworm, cancelling on-site welding conveniently for the on-site installation, adjustment, disassemble and maintenance.j.The main blade is incorporated with CJ6 improved motor mechanism, the earth blade is matched with CSG improved hand mechanism, which provides beautiful outline, strong anti-corrosive capacity, excellent water proof and dust proof performances. The secondary components are bought from famous factories. Interlock functions are available.k.Top-grade post insulator is adopted, the meshing place is of water-proof structure, which conforms to safety factor of more than 2.5 times of mechanical load.l.Steel-made hot-dipped foundation support, and vertical and horizontal driving rods are available for the user to select.IV、Product clarifications and technical parameters……………………………1.Clarifications◆Divided by current rating：2000A、3150A、5000A；◆Divided by quantity and position of earthing switches：unearth、earthing；◆Divided by distribution of swithes：45°arranged、135°arranged、one-line arraged。

降压状态参考线（黑色）
增压状态正常区域（绿色）
警告线（红色）
虹吸管
B-1：液压操作缸
B-20：油泵
B-22：透气帽
B-55：油箱
B-26：油标
图8油位
4 原理
4.1
图9示意了单压式气体断路器的操作原理。
4
（a）当给出分闸指令时，液压操作缸（B-1）分闸侧的高压油排出，操作活塞（B-2）被向上驱动（触头分闸方向）。参阅4-2节。
压气室是由可移动的压气缸（A-61）和一个固定的压气活塞（A-62）组成。压气缸通过一根操作拉杆（A-63）和一根绝缘拉杆（A-73）与各自的油-液压操作缸（B-1）上的驱动杆（B-10）相连。另外如上所述，压气缸与动触头装配相连，因此，动触头装配和压气缸通过液压操作缸一起被驱动。
3.4
操作机构（见图4、图5），对于每一相，液压机构和辅助设备安装在上盖的对侧。
图，参阅经过认可的附图。52Y：常闭辅助继电器52C；合闸线圈
A1-A14：常态“a”触点B1-B14；常态“a”触点
63QFX：液压开关分闸联锁47X.Y：相差辅助继电器
63QEX：液压开关合闸联锁3-52： 手动操作开关
63QEX：SF6气体密度开关的分闸/合闸联锁
47T：相差时间继电器
合闸回路跳闸保护装置 监控系统
操作缸单元装配有一个油泵单元（B-20）、一个油压表（B-60）、油压开关（B-50）、一个油泵电机（B-24）、一个排油阀（B-31）（通常处于关闭状态）、一个泄压阀（B-30）、一个通气孔盖（B-22）、一个液压油泵（B-）侧面的油标（B-26）。油过滤器（B-27）安装在油箱里面。关于油箱的油位指示，详见图8。
4.
图10a和图10b示出液压操作机构的操作原理。

JW2/6-252(W)系列户外交流高压隔离开关安装使用说明书编制：校对：审核：批准：中国 ¡湖南长沙高压开关有限公司2005-31.5.7耐受地震烈度：9度；水平加速度：0.3g ； 竖直加速度：0.2g （正弦共振拍波） 水平加速度：0.5g ； 竖直加速度：0.3g （人工合成地震波） 1.5.8安装场所无易燃、易爆及化学腐蚀气体（物质），没有频繁的剧烈震动； 1.5.9其它特殊使用条件由用户和制造厂协商解决。

1.6主要技术参数表1 额定技术参数序号 项 目单位 额 定 参 数1 额定电压 kV 2523 额定短时耐受电流 40 504 额定峰值耐受电流 kA 100 1255 额定短时耐受电流时间 s3 对地 395 6 1min 工频耐受电压 （有效值） 辅助回路2 7 雷电冲击耐受电压kV 950 8机械稳定性试验次数（机械寿命）次2000 电动电压 AC380、DC220 ★ 控制电压V AC380、AC220 DC220、DC110 ★输出转角 度 90 分、合闸时间 s 7.5¡ 1 9CJ7B 电动操动机构总重量kg 105 输出转角 度 90 10 CSB 手动操动机构 总重量30 11 接地开关单相总重量kg 210/280注：带★号项可按用户要求提供；用户要求超过本表规定值时，可由制造和使用双方协商确定。

2.产品结构和工作原理 2.1结构原理2.1.1本产品由三个单极开关组成（见图2，JW2-252；图3，JW6-252）。

单极由开关底座、支柱瓷瓶、接地闸刀及接地静触头组成；2.1.2底座上有安装孔，可以直接安装在水泥基础和钢构架上；2.1.3三个单极开关接地闸刀通过水平联杆实现三相联动，通过垂直联杆与操动机构相联，开关既可三相联动，又可单相操作。

2.1.4开关由机构操动,一般配用CSB 手动操动机构；也可配用CJ7B 电动操动机构，操作机构一般安装在中间相上。

GW22A-252Ⅲ型隔离开关安装维修使用说明书编号：0TK.466.5028山东泰开隔离开关有限公司二○一二年十一月目录一、概述 (3)二、使用环境 (3)三、产品特点 (4)四、产品分类与技术参数 (5)五、产品结构与动作原理 (6)六、包装和发运 (9)七、验货和储存 (9)八、卸货和吊装 (10)九、安装与调试 (11)十、安装现场验收前的验收和微调 (14)十一、随机文件 (15)十二、订货须知 (15)一、概述………………………………………………………………………………1.产品用途GW22A-252D(W)Ⅲ型单柱垂直断口单臂伸缩钳夹式户外三相高压交流隔离开关，（以下简称GW22A-252Ⅲ型隔离开关）是在额定频率50Hz，额定电压252kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。

同时还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。

2.产品规格型号说明（举例说明）G W 22 A - 252 D (W) / J 3150- 50 -Ⅲ3.符合标准◆GB 1985-2004 《高压交流隔离开关和接地开关》◆GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2000 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。

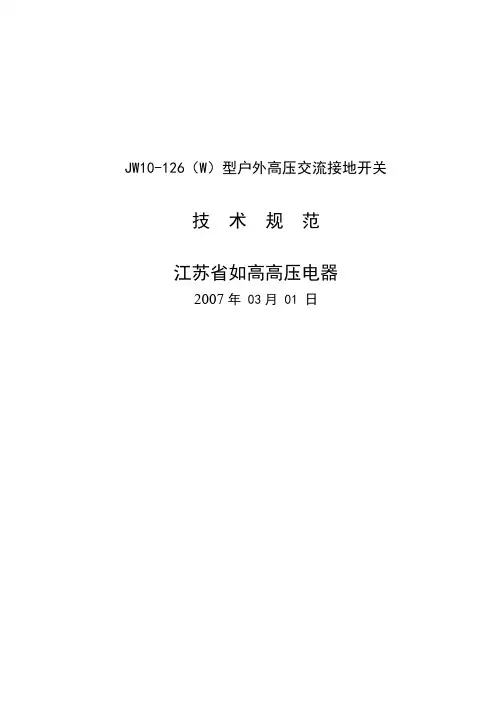

JW10-126（W）型户外高压交流接地开关技术规范江苏省如高高压电器2007年 03月 01 日JW10-126（W）型户外高压交流接地开关技术标准范围本标准规定了JW10-126(W)型户外高压交流接地开关及其配用操动机构的分类、技术要求、实验方式和查验规那么、标志、包装及运输。

本标准适用于JW10-126(W)型户外高压交流接地开关（以下简称接地开关）及其配用操动机构的制造、验收。

该接地开关适用于交流50Hz、额定电压为110kV的电力线路中，用于释放被检修线路和设备的静电荷，对检修的母线与断路器等高压电器设备实行电气平安接地，使线路中有明显的可见接地开合标志及保证停电检修人员人身平安。

标准性引用文件高压输变电设备的绝缘配合GB1985-2004 高压交流接地开关和接地开关GB/T3309 高压开关设备常温下的机械实验GB/T5273 变压器、高压电器和套管的接线端子GB/T5582 高压电力设备外绝缘污秽品级高压支柱瓷绝缘子第1部份：技术条件GB/ 高压支柱瓷绝缘子第2部份：尺寸与特性GB/T11022 高压开关设备和操纵设备标准的共用技术要求GB11604-1989 高压电器设备无线电干扰测试方式GB/T13384 机电产品包装通用技术条件GB/T13540 高压开关设备抗地震性能实验GB/ 高电压实验技术第一部份：一样实验要求GB/ 高电压实验技术第二部份：测量系统DL/T486 交流高压接地开关和接地开关定货技术条件产品型号J W10－126 W/J×S-40额定短时耐受电流，kA配用操动机构(J为电动，S为手动)耐污额定电压,kV设计序号户外用接地开关技术要求利用环境条件a)环境温度-40℃～+40℃；b)海拔不超过2000m；c)风速不超过34m/s；d)覆冰厚度不超过10mm；e)地震烈度不超过8度；f)空气污秽程度适用于Ⅳ、Ⅲ级及以下污秽地域；g)无频繁猛烈振动，无易燃易爆和化学侵蚀物质。

ZF11全封闭组合电器随着我国电力事业的发展和经济的繁荣，输变电设备已朝着高性能化﹑可靠化﹑智能化﹑经济化的精品轨道发展。

河南平高电气股份有限公司为了自身的发展，1997年初，在吸收了法国M·G公司生产的HB7系列及HB9系列全封闭组合电器先进技术的基础上，又融合了其它外国公司产品的一些优点，结合我国电力事业的实际情况，我公司自行设计开发了ZF11-252（L）型封闭式组合电器。

它是将高压变电站中除变压器以外的所有一次设备组装在金属壳体内，用环氧树脂绝缘子支持导体，内充SF6气体作为绝缘和灭弧介质的一种设备。

该设备包括断路器﹑隔离开关﹑接地开关﹑电流互感器﹑电压互感器﹑氧化锌避雷器﹑三极共箱母线﹑出线套管﹑电缆连接装置﹑电气控制柜等基本元件，还有伸缩节等其它附件。

可按用户要求组合成各种接线方式。

它适用于252KV的电力系统中，用以切合故障电流﹑转换和隔离线路﹑防护过电压和测量电量等。

ZF11-252（L）型封闭式组合电器在西安高压试验站进行了全部型式试验，并通过了国家电力公司和国家经贸委联合主持的两部鉴定，2001年荣获国家级重点新产品奖。

总体布置该GIS为分箱式结构，母线为共箱式结构，各元件已形成标准化，可按用户提出的不同主接线要求进行组合，形成用户满意的布置形式；并推出了块式结构整体运输GIS产品，它把GIS每个间隔中的断路器及两侧的电流互感器、隔离开关、接地开关及连接筒体，甚至电缆终端与现场汇控柜有机的结合在一起，二次电缆在厂内全部配置完毕，和电动机构相配的接口采用德国插入式电缆连接器，插接二次电缆非常方便，SF6气室密封性能、水份含量已在厂内测试合格，GIS全部试验厂内一次做完，无须拆卸，整体出厂，到现场只需间隔间对接，极大的减少了现场安装的工作量和周期，保证了产品整体质量。

一般来说，一个内桥变电站现场只需15个工作日即可完成安装和调试工作。

产品通用结构介绍该GIS把变电站除电力变压器外的所有一次设备都组装在接地的 金属壳体内，按用户主接线的要求构成一个整体；用盘式或柱式绝缘子支持带电部件，内充SF6气体作为绝缘和灭弧介质，由出线套管或电缆终端与外接电网相连。

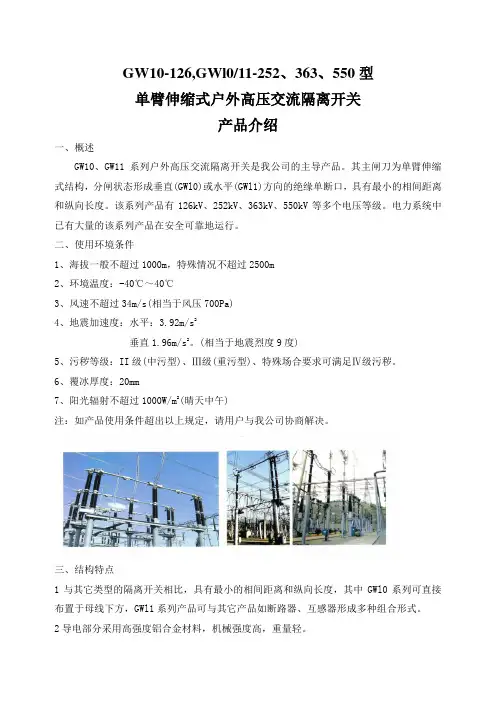

GW10-126,GWl0/11-252、363、550型单臂伸缩式户外高压交流隔离开关产品介绍一、概述GW10、GW11系列户外高压交流隔离开关是我公司的主导产品。

其主闸刀为单臂伸缩式结构，分闸状态形成垂直(GWl0)或水平(GWl1)方向的绝缘单断口，具有最小的相间距离和纵向长度。

该系列产品有126kV、252kV、363kV、550kV等多个电压等级。

电力系统中已有大量的该系列产品在安全可靠地运行。

二、使用环境条件1、海拔一般不超过1000m，特殊情况不超过2500m2、环境温度：-40℃～40℃3、风速不超过34m/s(相当于风压700Pa)4、地震加速度：水平：3.92m/s2垂直1.96m/s2。

(相当于地震烈度9度)5、污秽等级：II级(中污型)、Ⅲ级(重污型)、特殊场合要求可满足Ⅳ级污秽。

6、覆冰厚度：20mm7、阳光辐射不超过1000W/m2(晴天中午)注：如产品使用条件超出以上规定，请用户与我公司协商解决。

三、结构特点1与其它类型的隔离开关相比，具有最小的相间距离和纵向长度，其中GWl0系列可直接布置于母线下方，GWl1系列产品可与其它产品如断路器、互感器形成多种组合形式。

2导电部分采用高强度铝合金材料，机械强度高，重量轻。

3传动部分采用三层材料的复合轴套，具有良好的自润滑性能，摩擦力小，机械传动可靠，操作力小。

操作杠杆、转轴均采用优质不锈钢材料或高强度铜合金材料，强度高，韧性好，耐腐蚀，性能优良，可满足长期户外使用要求。

4传动零件及平衡弹簧均密闭在导电管内，减小了自然环境的影响。

产品底座进行热镀锌处理，提高了外观质量，延长了检修周期和使用寿命。

5标准件采用不锈钢材料或热镀锌处理，防腐能力强。

6隔离开关动触头在以前完善化的基础上又做了相关改进。

四、接地开关及机构1 550kV隔离开关所配接地开关为独立式结构，结构稳定，易于调整，适合多种布置形式。

2．GWl0/11-252、GWl0/11-363型隔离开关所带接地开关为直杆式两步动作结构．配CS20一(x)手动机构或CJ6A型完善化机构；GWl0/11-550型隔离开关所带接地开关为直杆式结构，用CJ6A型完善化电动机构。

工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本工程采用KKS标识系统。

中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。

1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。

Q/×××××变电站220kV ××线××隔离开关GW7-220型大修标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时蚌埠供电公司1 范围本作业指导书适用于××变电站220kV ××线××隔离开关GW7-220型大修作业工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程GW7-220型隔离开关安装使用说明书3 安装准备3.1 准备工作安排3.2 备品备件3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 检修内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数(参考性附录)7.2 设备检修调试数据记录(规范性附录)7．3 ××× 变电站220kV GW7-220型隔离开关检修、安装作业流程图。

JW7-252Ⅲ型接地开关安装维修使用说明书编号：0TK.466.5032山东泰开隔离开关有限公司二○○九年四月目录一、概述 (2)二、使用环境 (2)三、产品特点 (3)四、产品分类与技术参数 (4)五、产品结构与动作原理 (5)六、包装和发运 (8)七、验货和储存 (8)八、卸货和吊装 (9)九、安装与调试 (9)十、安装现场验收前的验收和微调 (13)十一、随机文件 (14)十二、订货须知 (14)一、概述………………………………………………………………………………1.产品用途JW7-252（W）Ⅲ型单柱立开一步动作式户外高压交流接地开关，（以下简称JW7-252Ⅲ型接地开关）是三相交流50Hz户外高压电器，用于额定电压252kV的电力系统中，供高压线路在停电情况下对被检修的高压母线、断路器、互感器、隔离开关等高压电器设备进行可靠接地，以保护重要设备和检修人员的人身安全。

该接地开关已顺利通过了开合感应电流能力（B 类）试验。

2.符合标准◆IEC 62271-102 《高压交流隔离开关和接地开关》◆GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》◆DL/T 486-2000 《高压交流隔离开关和接地开关订货技术条件》◆DL/T 593-2006 《高压交流隔离开关和接地开关》二、使用环境…………………………………………………………………………◆环境温度为-50℃～+50℃；◆海拔不超过2000m（2500m及以上可按用户要求提高产品适应能力）；◆风压不超过700Pa（相当于风速不超过34m/s）；◆地震烈度不超过9度；◆覆冰厚度不超过20mm；◆环境污秽等级为Ⅲ、Ⅳ级；◆安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。

◆特殊使用条件由用户和制造厂协商解决。

三、产品特点…………………………………………………………………………JW7-252Ⅲ型接地开关是我公司自行研制开发的符合国电公司隔离开关完善化要求的新型接地开关，着重提高其产品质量和运行可靠性，具有优良的电气和机械性能，良好的抗腐蚀性能，操作力小等优点。

本手册规范了 GW7-252 型高压隔离开关如何进行检修工作，其余 35kV500kV 电压 等级高压交流隔离开关的检修也可参照此手册执行。
目录
前 言 .......................................................................................................................................... 2 目 录 .......................................................................................................................................... 3 第一章 适用范围及引用文件 ................................................................................................... 4
第二章 技术参数表
序 技术参数名称 1 额定电压 2 额定频率 3 额定电流
A 4 额定短时耐受电流 5 额定短路持续时间 6 额定峰值耐受电流
额定母线转换电流 7
A
8 额定母线转换电 接线端子额定静态机
9 械负荷 N
lmin 工频耐受电
压 kv(有效值)
额 定 雷电冲击耐受电 绝 压 kv 10 缘 (峰值)(全波 水 1.2/50μs) 平 操作冲击耐受电
本手册对高压交流隔离开关的检修工作进行了规范。检修包括检查（检测）和修 理两部分内容。检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的 可能性和经济性，对设备进行修理或部件更换。

过压、欠压保护：工作电压经电压变换器变换后送到 PLC。由 PLC 将
此信号与设定值进行比较后，做出判断并保护。
4. 控制原理(详见原理图)
当开关对 PLC 送电后，PLC 对整个开关的各个回路进行检测，检测开
关各支路正常后，就能进行参数设置和设备的启停操作了。
本开关启停控制分远控和近控两种方式，并通过开关门内的切换开关
1.3 可在下列环境下使用 （1）海拔高度不超过 2000 米； （2）环境温度为-10℃～+40℃； （3）空气相对湿度不大于 95%（+25℃时）； （4）大气压力范围 80kPa～110kPa； （5）无强烈颠簸振动与垂直面倾斜角不超过 15°； （6）含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏 绝缘的气体和蒸气； （7）有防雨雪（滴水）设施； 二．主要技术数据标准
2.4 保护参数 1) 过载保护：按反时限原理保护，其特性曲线符合下表：
2
使用手册
QJZ7-800/3300-8 型
矿用隔爆兼本质安全
1.5
2
6
时间 2 小时不动 ＜20 分 ＜3 分 ＜20 秒 ＞8 秒＜16 秒
2) 短路保护：按定时限原理保护，动作时间小于 0.1 秒 3) 断相保护：保护特性符合下表
4
使用手册
QJZ7-800/3300-8 型
矿用隔爆兼本质安全型组合开关
漏电闭锁：本开关漏电闭锁采用附加直流检测的工作方式。在真空接
触器闭合前，对被控回路发送检测信号，当负荷回路绝缘值低于漏电闭锁
设定值时，PLC 闭锁该回路，使其不能启动。只有当绝缘值恢复到设定的 返回值以上时，PLC 解锁恢复正常工作状态。
2.1 引用标准 2.1.1 GB3836.1-4—2000《爆炸性环境用防爆电气设备》 GB14808-2001 交流高压接触器和基于接触器的电机起动器 GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求 MT111-1998 矿用防爆型低压交流真空电磁启动器 2.1.2 保护类型：Exd[ib]I”。 2.1.3 防爆合格证证书编号：1092191

GW7□-252D(W)型户外高压交流隔离开关安装使用说明书0SR.412.003江苏省如高高压电器有限公司2006年4月21日前言本文件是GW7□-252D(W)型户外高压交流隔离开关试制阶段、小批试制阶段和生产过程中必备技术文件的一部分，根据0SR.520.003《GW7□-252 D（W）型户外高压交流隔离开关技术规范》编制。

本文件结构依据GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》规定。

本文件由江苏省如高高压电器有限公司隔离开关事业部研发科编制。

本文件由江苏省如高高压电器有限公司技术中心标准化室归口。

安装使用说明书1概述1.1产品型号与名称GW7□-252型户外高压交流隔离开关，按照附装接地开关的情况，分为不接地(型号为GW7□-252)、单接地和双接地(型号为GW7□-252D)三种，防污型的型号为GW7□-252（W），综合通用型号为GW7□-252D(W)。

注：1.单接地开关分左、右接地，判别方法是面对铭牌，接地开关在左手侧为左接地，反之为右接地。

1.2产品用途和特点GW7□-252 D(W)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压252kV的户外高压输电设备，用以在无负载情况之下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。

本产品符合GB1985《高压交流隔离开关和接地开关》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》及DL/T486《交流高压隔离开关和接地开关订货技术条件》、DL/T593《高压开关设备的共用订货技术导则》。

1.3使用环境条件a) 环境温度-40℃～+40℃；b) 海拔高度不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过8度；f) 空气污秽程度：适用于Ⅳ、Ⅲ级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午) 。
