LED灯丝灯UL认证的结构问题及解决方案

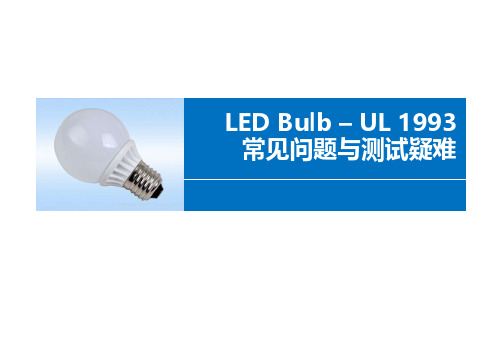

LED Bulb –UL 1993常见问题与测试疑难目录LED灯泡申请UL标志介绍常见结构问题常见测试及问题解析目录LED灯泡申请UL标志介绍1申请的UL 标志与产品类别编码（CCN ）申请的标志：产品类别编号：OOLV/7、OOLV2/8标准：UL1993+UL8570目录常见结构问题常见结构与设计21、PC+铝散热器（E26或E12）接市电（120Vac, 60Hz）常见结构与设计32、玻璃灯罩-灯丝灯（E26或E12灯头）接市电（120Vac, 60Hz）常见结构与设计43、替代型灯泡-PL灯（G24灯头）兼容镇流器常见结构与设计54、替代型灯泡-（金卤灯-HID）-（E39灯头）兼容镇流器常见结构问题6电器间隙和爬电距离带电部位到金属外壳（散热器）（1）对于隔离电源，输出部位到金属外壳没有爬电距要求；（2）对于非隔离电源，爬电距离要符合以下表格的要求## 如果输入电压超过150V，爬电距离需要乘以两倍（双重绝缘）。

常见结构问题7举例：## 如果输入电压超过150V，爬电距离需要乘以两倍（双重绝缘）。

常见结构问题8· 对于塑料的要求1）对于非输入部分（如装饰配件）和隔离电源输出部分(如LED灯板），只要有UL认证，防火等级HB即可；2）对于输入部分（如电源）和非隔离电源输出部分，要符合以下表格的要求常见结构问题9· 举例常见结构问题搜索网址：/cgi-bin/XYV/template/LISEXT/1FRAME/index.html常见结构问题常见结构问题10· 对于重量的要求（1）对于申请OOLV/7，要符合以下表格的要求；（2）对于申请OOLV2/8，如果超过以下表格的要求，可加额外支撑装置（如钢丝）常见结构问题11· 对于开孔的要求用于保护带电部位-输入部分（如电源）和非隔离电源输出部分的外壳，开孔直径不能超过2.0mm。

举例：目录常见测试及问题解析常见的测试项目1、WEIGHT AND MOMENT(重量与力矩测量，不超Table7.5的要求)2. SCREWSHELL GO/NOT and GO (止通规测试，见详解) —重要3. MECHANICAL STRENGTH OF SCREWSHELL（螺圈牢固强度测试，见详解)—重要4.DIELECTRIC VOLTAGE-WITHSTAND TEST（耐压测试，见详解)—重要5. INPUT MEASUREMENTS（输入测试，不能超过额定的110%）6. LEAKAGE CURRENT TEST（泄漏电流测试，不能超过5M.I.U）7. TEMPERATURE TEST(温升测试，见详解) —重要12常见的测试项目8. DROP IMPACT TEST(跌落测试，见详解) —重要9. Mold-stress relief（老化测试，没有带电部位外露，同时通过耐压）10. TESTS OF DIMMER CIRCUITS-ABNORMAL and TEMPERATURE（调光异常与调光温升，见详解)—重要11. HUMIDITY CONDITIONING(潮态测试，48小时后通过耐压)12. DRIVER ABNORMAL CONDITION TESTS（元器件故障测试，见详解)—重要13. Low-Voltage, Limited-Energy（LVLE测试，当最高输出电压42.4 Vac-peak 或30 V时，电流不能超过8A，当最高输出电压在30 –60 V dc，电流不能超过150/V。

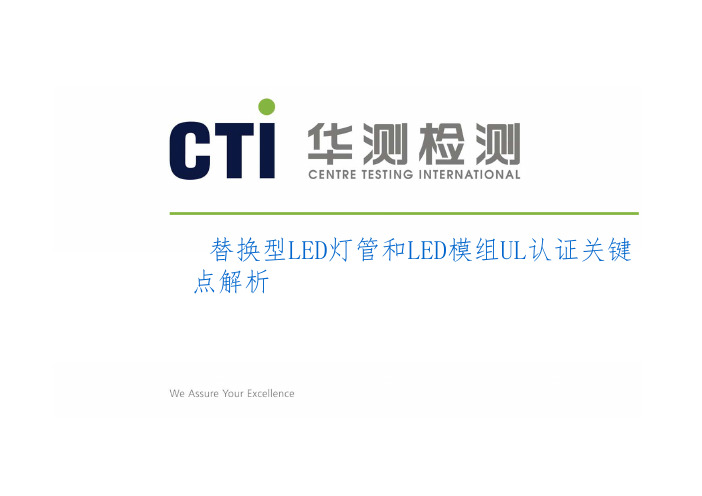

替换型LED灯管和LED模组UL认证关键点解析评估标准► UL1598C, UL1993 & UL8750►产品类别(CCN)：OOLV /7 (Type A) ,IFAR / 7 & OOLV 2/8(Type B),IFAR /7&FKSZ2/8&OOLV3/9(Type C)LED灯管的分类1. Type A: 内置驱动的LED灯管，直接替换传统的T5，T8荧光灯管的LED直线型灯管，U型灯管,替换时不需要更改线路.2. Type B: 内置驱动的LED灯管，替换时需要更改线路.3. Type C: 外置驱动的LED灯管, 替换时需要更改线路.Type A 类灯管的注意要点LED灯管需要满足UL1598C，UL1993和UL8750的结构和测试要求。

需要注意以下关键结构和测试要点Type A 类灯管的注意要点►灯头---G5，G13.1、G5，G13的灯头尺寸需要满足IEC60061的要求，UL 值控制以下尺寸：1、Pin脚之间（D），12.7mm，2、单个pin脚的直径（E）2.29—2.67 mm，3、两个Pin脚的高度（F）6.6—7.62 mm.2、G5，G13的灯头的材质，满足UL496 中 4.7 的要求.铜或者铜合金，镀锌镀铬Zinc or cadmiumType A 类灯管的注意要点►堵头塑件材料和灯管塑件材料材料.材料至少94V-0或以上的防火等级，厚度达到黄卡中V-0防火等级要求的最小厚度. 离带电部件可靠距离小于0.8mm时需满足HWI≤4，HAI ≤3 ，CTI 值分别为Dry location≤4 Damp location ≤3 Wet location ≤2 。

塑料外壳要有相应的RTI值（如果正常温升测试少于65℃，可不考虑该温度参数。

）Type A 类灯管的注意要点爬电距离和电气间隙的要求:需要满足：UL 1993 CRD 的要求。

LED照明产品节能认证过程中的常见问题I. 简介- 节能认证的意义和目的- LED照明产品节能认证的背景及需求II. LED照明产品节能认证的标准- 常用的节能认证标准介绍- 节能认证标准的基本内容III. LED照明产品节能认证中的常见问题- 认证流程中的问题- 认证标准中的问题- 认证费用和周期的问题IV. 如何解决LED照明产品节能认证中的常见问题- 建立合理的认证计划- 优化产品设计和生产过程- 多方合作，寻求专业支持V. 总结- 问题的存在和解决方案的作用- 后续工作及展望- 未来LED照明产品节能认证的发展趋势I. 简介随着可持续发展理念的深入推广，越来越多的国家和企业开始重视节能减排工作。

其中，LED照明产品因其高效、耐用、环保等优点，已成为替代传统照明产品的理想选择。

然而，尽管LED照明本身已具备节能的优势，但在实际应用中，一些低效、低质量的LED照明产品仍然存在。

为了保障消费者的利益与安全，各国政府和行业组织采用了多种节能认证标准，用于评估和认证LED照明产品的节能性能。

本文将以LED照明产品节能认证过程中的常见问题为主线，探讨该过程的标准、问题及解决方案等内容，旨在为行业相关人员提供参考和借鉴。

节能认证的意义和目的LED照明产品节能认证的意义在于，保证LED照明产品的实际节能效果符合标准要求，防范虚假宣传和误导消费者的行为。

节能认证的目的是保障消费者利益，同时推动企业树立环保理念，加强节能减排意识和技术研究，促进绿色照明产业健康可持续发展。

LED照明产品节能认证的背景及需求目前，全球照明市场已逐渐向LED照明转型，LED照明产业在全球已成为一个具有巨大影响和潜力的行业。

国际电工委员会（IEC）、欧盟、美国等国家和地区，都建立了相应的LED照明节能认证标准。

在中国，国家质检总局颁布了《光源能效限定值及能效等级》相关法规，并逐步建立了LED照明产品节能认证制度。

而建立LED照明产品节能认证标准的原因是，不同厂商、不同型号和品牌的LED灯具，在节能性能、色温、光强、光角，甚至是安全性等方面，存在差异，无法简单地进行比较。

UL由于LED光源与传统电光源有着很大的不同，且现行的UL照明安规标准对于LED光源并无明确的规范，因此早在2005年，UL即着手草拟LED光源产品的安全规范——UL Subject 8750《照明产品中使用的LED 光源的调研框架》，以补充传统照明产品安规标准在LED照明适用上的不足，并计划未来正式生效成为UL 8750安规标准，作为所有以LED为光源的灯具类产品安全检测的主要依据。

现行的UL Subject 8750为2008年7月22日发布的第3版。

对于出口北美地区的LED企业而言，UL Subject 8750将成为其需要遵循的主要安全规范。

UL Subject 8750（3版）内容共分12章，其中第1至4章为适用范围、通用要求、定义等；第5至9章为环境考量、机械结构、电气结构、LED电源、LED 阵列/模块和控制模块；第10至11章为性能测试、异常条件测试；第12章为产品标识。

本节将对其中的主要内容进行介绍。

1. 适用范围UL Subject 8750对照明器具中使用的发光二极管（LED）光源确立了最低安全要求。

其中的LED光源包含下列零组件：将电能转化成光（400至700 nm）或UV辐射（180至400 nm）或红外辐射（700至3000 nm）及热能的LED封装、阵列或模块；提供适当的电压与电流使LED运作的电源；可以进行开关、调光或相反控制LED电能的控制电路。

UL Subject 8750所适用的照明器具一般在依照美国国家电工法规（ANSI/NFPA 70）所列的非危险的环境下使用，并适用于600V及其以下的电源分支。

此外，该规范也适用于与诸如电池、燃料电池等类似的隔离式电源连接的LED光源。

UL Subject 8750所适用的照明器具包括如下几类：灯具，UL 1598；便携式电子灯具，UL 153；舞台与工作室照明，UL 1573；潜水用照明，UL 676；游泳池照明，UL 676；轨道照明系统，UL 157；信号灯，UL 48；紧急照明灯与出口标示灯，UL 924；自镇流灯，UL 1993；逃生出口路径标示系统照明，UL 1994；小夜灯，UL 1786；柔性照明产品，UL 2388；低压照明系统，UL 2108；灯座配件，UL 496；低压景观照明，UL 1838；用于危险场所的灯具，UL 844。

LED照明‎灯存在的问‎题和解决办‎法一、LED做照‎明灯具目前‎存在的问题‎称为希望之‎光的LED‎,从1964‎年发明至今‎，已发展到普‎及化照明的‎时代，其节能、环保、亮度高、功耗小、寿命长、耐冲击等优‎点，前景极为广‎阔；在室内照明‎的起步阶段‎，还有其固有‎的缺点，主要表现在‎以下几方面‎：1、不一致性带‎来的问题：理论上LE‎D都是能发‎光的二极管‎，而实际上所‎有LED的‎电性能都是‎有差异的，每个厂家的‎生产工艺是‎不一致的，甚至相差很‎大，就是同一厂‎家的不同时‎间的工艺都‎是有差异的‎；不同厂家使‎用的半导体‎原材料的纯‎度是有差异‎的，这就使LE‎D的发光强‎度与驱动电‎流是不完全‎相同、耐过电流能‎力和发热的‎差异也就自‎然而然的不‎同了；封装工艺和‎封装材料的‎不同，使得整体的‎散热能力是‎不一样的，还有组合材‎料的热彭胀‎与散热的问‎题等。

由此不难看‎出,LED发光‎二极管在短‎期内仍存在‎个体之间的‎很大的差异‎，如果每个灯‎只用一个L‎E D，好控制。

例如电视机‎、DVD上的‎电源指示灯‎；而当我们用‎L ED制作‎照明灯具时‎，就不是用单‎个的LED‎，而是用多个‎、上百上千个‎L ED成阵‎列接入电路‎，因LED的‎差异总有一‎个最先损坏‎，当有几个坏‎掉时(通常是短路‎)，会使电流增‎大而损坏其‎他的LED‎。

这就是不一‎致性带的结‎果，也是制约其‎发展的因素‎之一。

2、驱动电路复‎杂的问题：a.在电压匹配‎方面，LED不象‎普通的白炽‎灯泡，可以直接连‎接220V‎的交流市电‎。

LED是2‎--3.伏的低电压‎驱动，必须要设计‎复杂的变换‎电路，不同用途的‎L ED灯，要配备不同‎的电源。

b.在电流供应‎方面，LED 的正‎常工作电流‎在18mA‎-20mA，供电电流小‎于15mA‎时LED的‎发光强度不‎够，而大于20‎m A时，发生光衰而‎导致LED‎老化，同时发热大‎增，老化加快、寿命缩短，当超过50‎m A时会很‎快损坏，为了延长L‎E D 照明灯‎的使用寿命‎，常用集成电‎路电源、电子变压器‎、分离元件电‎源等，大电流驱动‎时，要配大功率‎管或可控硅‎器件，另加保护电‎路，要恒流、恒压电路供‎电，这样电源电‎路复杂，故障率、元件成本、生产成本、服务成本都‎将升高。

照明灯具UL认证试验注意要点UL作为一家国际性的产品安全测试和认证机构，也是美国产品安全标准的创始者。

在美国，UL认证早已深入人心；在中国，UL主要是帮助客户尽快通过UL的认证试验，为客户争取更多的时间和更大的把握来赢取国际订单。

中国是照明电器产品的产销大国，出口的灯具产品主要包括各式台灯、壁灯(荧光灯)、吊灯、各类工艺灯、小夜灯、工作灯、手提灯、节日灯饰等等。

然而就UL认证试验而言，这些产品中往往有许多的材料、结构等细节部分被厂家所忽视，而许多厂家因为对UL认证试验要求认识不足以至于在申请其产品的UL认证时手忙脚乱，甚至到了试验阶段时还存在侥幸的心理。

当问题暴露出来后，往往又要耗费掉大量的时间甚至给他的国际订单客户留下许多不良的印象。

所以，这些弊端应该被重视和解决，以下我总结了一些灯具UL认证试验中细节注意事项及主要涉及试验介绍等，拿出来供大家参考，如果存在有不足的地方，欢迎来信指正。

自镇流灯(节能灯)根据自镇流灯的检测标准UL1993，主要的试验项目有：1.输入参数测量本试验中，节能灯的工作位置是灯头朝上放置的，试验的节能灯样品必须预先能在120V的额定电压下燃点100小时，然后再检测它能不能正常被激活点亮。

然后在这些样品上测试输入参数，包括电流、功率和功率因素。

判断结果是电流不能大于额定电流的110％，功率不能超过额定功率的110％，根据这些，厂家可以自己预先测试。

2.重量限制试验节能灯的设计必须符合下表的参数要求注：最大扭矩指节能灯安装后灯头处承受的最大扭矩，一般指节能灯水平安装时，灯头的中心点到节能灯重心所在点的距离长度乘上灯具自身的重量。

3.螺纹灯头的安全性试验引用UL496/CSA C22.2 No.84-95标准条款中的规定，节能灯的螺纹灯头必须能承受20lbs(89N)的轴向拉力1分钟和承受20lbs-in(2.26Nm)的灯头旋转扭矩试验，灯头不能被转动、移位、拉脱、碎裂等等。

led ul认证标准LED UL认证标准。

LED UL认证是指LED产品通过UL（Underwriters Laboratories）认证，证明其符合UL制定的相关标准和要求。

UL是美国最具权威的独立第三方认证机构之一，其认证标志代表着产品的安全性和质量可靠性。

LED UL认证标准涉及到LED 产品的安全、性能、可靠性等多个方面，其通过UL认证的LED产品将更有竞争力，能够获得更多的市场认可和消费者信任。

首先，LED UL认证标准对LED产品的安全性有着严格的要求。

LED产品在使用过程中如果存在安全隐患，将会给用户带来潜在的危险。

因此，UL认证要求LED产品在电气安全、防火性能、机械安全等方面都要符合相关标准，确保产品在正常使用条件下不会对用户造成伤害或危险。

其次，LED UL认证标准还关注LED产品的性能表现。

在光效、色温、色彩一致性、光通量维持率等方面，UL认证都有相应的测试要求，以确保LED产品在使用过程中能够稳定地保持其性能表现，满足用户的使用需求。

此外，LED UL认证标准还对LED产品的可靠性进行了严格的要求。

LED产品在使用过程中如果频繁出现故障，将会给用户带来不必要的麻烦和损失。

因此，UL认证要求LED产品在温度适应性、湿度适应性、电磁兼容性等方面都要经过严格的测试，以确保产品能够在各种环境条件下稳定可靠地工作。

综上所述，LED UL认证标准涉及到LED产品的安全、性能、可靠性等多个方面，其通过UL认证的LED产品将更有竞争力，能够获得更多的市场认可和消费者信任。

因此，LED生产企业在开发LED产品时，应当充分重视UL认证标准，确保产品能够符合相关要求，提升产品的市场竞争力和用户满意度。
