一碳氢清洗剂的优势碳氢清洗剂是馏程在140-190℃左右的正构和异构烷烃。
一般是石油经粗蒸馏、加氢、精馏、异构化制成。
碳氢清洗剂与其他清洗剂相比有许多优势：1、清洗性能好。
碳氢清洗剂与大多数的润滑油、防锈油、机加工油同为非极性的石油馏分，根据相似相容的原理，碳氢清洗剂清洗这些矿物油的的效果要好于卤代烃和水基清洗剂。
2、无毒。
经毒理试验，碳氢清洗剂的吸入毒性、经口毒性和皮肤接触毒性均为低毒，且不属于致癌物质，与卤代烃相比对清洗操作人员更安全。
3、材料相容性好。
碳氢清洗剂中不含水份和氯、硫等腐蚀物，对各种金属材料不会产生腐蚀和氧化。
另外，由于其属于非极性溶剂，对大部分塑料和橡胶没有溶解、溶胀和脆化作用，因此应用范围极广。
4、可彻底挥发无残迹。
碳氢清洗剂是非常纯净的精制溶剂，在常温和加温状态下均可完全挥发，没有任何残留。
5、不破坏环境。
碳氢清洗剂可以自然降解，清洗废液可以放入燃煤或和水，对空气没有污染。
碳氢清洗燃油锅炉中焚烧，焚烧的生成物主要为CO2剂中不含氯，对臭氧的破坏系数为零。
6、价格便宜。
普通碳氢清洗剂的价格相当于F-113价格的50%以下，是某些ODS替代品价格的二十分之一。
由于碳氢清洗剂的密度为0.75左右，大大低于卤代烃溶剂的密度，因此在同样容积的清洗槽中碳氢清洗剂的加入量仅为卤代烃清洗剂的一半。
7、蒸发损失小。
碳氢清洗剂沸点一般在150℃以上，在使用保管过程中挥发损失要比沸点在40~80℃的卤代烃小得多，对包装物和设备的密封要求很低。
尽管碳氢清洗剂有诸多优点，但与ODS清洗剂相比，其沸点高（150～190℃）而闪点低（ 50～70℃）。
虽然较高的沸点可以减少清洗剂在储存、运输和使用过程中的挥发损耗，但也使清洗后工件的干燥速度大大降低，使清洗剂的蒸馏再生变得困难。
较低的闪点则提高了清洗、干燥和蒸馏再生中的防火要求。
（见附表1：常用碳氢清洗剂与卤代烃清洗剂沸点和闪点比较）为了使经济适用的碳氢清洗剂得到更好的利用，日本企业将真空技术应用到清洗设备中，开发出一种全新的清洗设备——真空清洗干燥机，彻底克服了碳氢清洗剂的弱点，使碳氢清洗在日本得到广泛的应用。

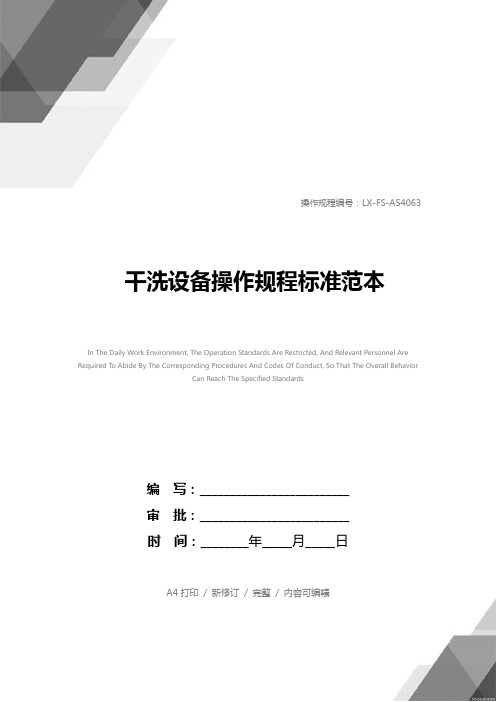

操作规程编号：LX-FS-A54063 干洗设备操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑干洗设备操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、开车前的检查1. 首先检查各联接点的紧固件是否牢固可靠。
2. 检查各润滑点润滑油脂是否适当。
3. 检查各转载皮带有无卡阻现象和阻碍运行的现象。
4. 检查各皮带走廊和梯步各防护装置是否牢固。
5. 检查主风机风阀是否完全关闭。
二、启动与运行1. 接到开车信号后，首先由副司机检查好设备有无人员检修和危及他人安全的情况，确认无误后向集控室发出开车信号。
2. 主司机接到信号后按正确的开车顺序起动干选设备，顺序为：关闭总风门—启动主风机—打开总风阀—引风机—袋式除尘器—540皮带—振动筛—精煤上山皮带—平行皮带—矸石大倾角皮带—干选振动电机—给料机—原煤皮带—原煤给料机。
3. 观察分选状况，及时调整，保证产品分带清楚，确保产品质量。
4. 不断巡视各台设备的运行情况，发现问题应及时处理。
碳氢真空清洗机(在日本也叫碳化水素清洗机)是利用碳氢化合物对产品进行清洗的设备,这项清洗技术在日本发展的已经十分成熟.由于碳氢化合物不含ODS物质,对大气臭氧层没有损害,因而在环保方面受到环保部门及用户的欢迎.碳氢化合物具有一定的特点,因此,对清洗设备的设计制造有一定的要求.本文以日本清洗技术协会与中国洗净协会技术交流关于碳氢清洗剂的介绍的技术资料为主，结合笔者所在公司与日本清洗设备制造商的合作，在设备制造上积累的一定经验，在碳氢清洗机逐渐在中国被接受的时候，与同行业及用户交流经验，推广碳氢清洗技术，达到合理替代含ODS物质清洗机的目的。
曾经被广泛使用的清洗行业的优秀清洗剂CFC-113（氟里昂）以及1.1.1-三氯乙烷（乙烷）已经被全面禁止生产、进口。
目前大致使用的有氯系清洗剂（三氯乙烷、三氯乙烯、二氯甲烷等）、水系清洗剂及碳氢系清洗剂等替代品，面对于大多数用户而言，由于含氯系清洗剂可以通过对原有设备略加改造即可使用的优点，可以推测这些用户曾有一段时间均改为使用含氯清洗剂。
然而含氯清洗剂由于有毒，环境控制很严，且由于ISO14000系列对含氯清洗剂有限制要求，企业为了取得ISO14000证书，现在都开始改用碳氢系的清洗剂和水系清洗剂。
而水系清洗剂的设备投资成本高、不易干燥，清洗后的产品常会生锈迹、斑点，还需考虑排水问题，及在中国水资源缺乏等问题，现在各厂家已逐步开始研究其替代品。
另一方面，使用非水系清洗剂时需要分开考虑可燃性和不可燃性的问题。
碳氢系有可燃性，而且与含氯系清洗剂相比具有不易干燥的弱点。
但这些方面已逐步在清洗设备上得到补偿，从而预测碳氢系清洗剂将逐步成为当今替代清洗剂的主流。
因此本文以碳氢清洗剂及设备为中心进行介绍。
一、碳氢系清洗剂1、碳氢系清洗剂的种类通过蒸馏原油得到的留分溶剂有石油系、石油系碳氢化合物、碳氢化合物系、烃（烃）、工业用汽油等称谓，其定义至今尚不明确。
碳氢化合物顾名思义，只是由两种元素组成的化合物。
干洗机的使用流程解说明1. 准备工作•确保电源插座可用，并连接好干洗机电源线。
•确保干洗机的进水管与自来水管连接良好。
•确保干洗机的排水管与下水道连接良好。
•检查干洗机内部是否已放入干洗剂和柔顺剂。
2. 设定干洗模式•打开干洗机的控制面板。
•选择适当的干洗模式。
根据衣物的洗涤需求以及衣物标签上的指示，选择合适的模式。
一般来说，常见的模式包括“洗涤”、“漂洗”、“脱水”等。
•设定洗涤时间和温度。
根据衣物的材质和脏污程度，设定适当的洗涤时间和温度。
3. 加入衣物•打开干洗机的门盖。
•将需要洗涤的衣物逐一放入干洗机的滚筒内。
注意不要超过干洗机容纳量的极限。
•关闭干洗机的门盖。
4. 加入洗涤剂和柔顺剂•打开洗涤剂抽屉。
通常洗涤剂抽屉位于干洗机的顶部或前部。
•根据洗涤剂瓶上的指示，将适量的洗涤剂倒入洗涤剂抽屉中。
一般来说，洗涤剂的用量应根据衣物的材质和脏污程度来确定。
•如果需要使用柔顺剂，打开柔顺剂抽屉，并将柔顺剂倒入柔顺剂抽屉中。
5. 开始洗涤•关闭干洗机的门盖。
•按下干洗机控制面板上的开始/暂停按钮，启动洗涤过程。
•等待洗涤程序完成。
在洗涤过程中，可以根据需要选择添加附加的功能（如预洗、超级快洗等）来进一步满足衣物的需求。
•在洗涤程序结束后，干洗机会发出声音提示。
6. 取出衣物•打开干洗机的门盖。
•将洗涤好的衣物逐一取出。
•注意检查衣物是否干净、是否缝线破裂等问题，必要时进行处理。
•注意避免将衣物直接放入柜子或折叠起来，应将其晾晒或熨烫，以保持衣物的整洁。
7. 清洁和维护•清洁干洗机的洗涤滚筒和洗涤剂抽屉。
使用湿布擦拭干洗机的内部和外部表面，确保干洗机的清洁卫生。
•定期清洁和维护干洗机的滤网。
滤网的清洁可以有效防止堵塞和维持干洗机的洗涤效果。
•注意定期检查干洗机的电源线和排水管是否有损坏或松动情况，必要时进行修复或更换。
以上就是干洗机的使用流程解说明，按照以上步骤操作，可以有效地使用干洗机进行衣物的清洗和护理。
常用干洗溶剂作者：admin 来源：本站发表时间：2011-5-23 17:39:19 点击：600一、石油系干洗剂石油系溶剂又叫碳氢溶剂，也称烃类溶剂，是石油副产品。
按成分可分为烷烃类（44%-64%）、环烷烃类（18%-33%）和芳香类（18%-23%）。
烷烃类比环烷烃和芳香烃溶油能力差，环烷烃与芳香烃溶油能力较强，但对纤维和染料有不利的影响。
石油系溶剂的主要优点是：1、对环境无污染，用碳氢溶剂洗涤时产生的废物不需作专门的处理。
2、碳氢溶剂作洗涤介质，无刺激性气味，洗涤后的衣物也没有残留溶剂气味。
3、碳氢溶剂是一种温和的洗涤介质，不损伤衣物，可减少掉色及渗色程度。
石油系溶剂主要缺点是：1、易燃易爆；2、去污力弱。
石油系溶剂主要用于其易燃易爆而长期未得到大规模推广应用，但其对环境的安全性却又日益引起人们的兴趣。
鉴于发生燃烧和爆炸的必要条件是有氧气，易燃物，火花及表面温度。
从这些因素出发，针对石油溶剂的特性，在干洗机设计和制造工艺中，采取了以下措施：1、真空或以氮气代替空气，以阻止溶剂与氧气接触，也就是降低氧气在机器内的浓度，或降低溶剂气体在机器内的浓度。
这样来防止爆炸，因为爆炸只是在易燃物爆炸浓度范围内才会发生。
2、使用时降低溶剂温度，使溶剂温度始终低于溶剂闪点，从而避免燃烧。
3、防止被洗物由于摩擦产生静电，使机器运转时不产生火花。
基于这些原则进行的干洗机设计和制造工艺，保证了使用石油溶剂的安全性。
最早使用的石油干洗溶剂中含有硫化合物，引起贮存设备腐蚀，而且给洗后织物留下少量不易挥发性异味，为克服这一缺点，美国以Stoddard溶剂（干洗溶剂汽油）作为干洗溶剂。
干洗溶剂汽油组成中主要是脂肪烃、脂环烃或环烷烃和带支链烃的芳香烃。
芳香烃仍有较强的气味，为此开发了一种经脱芳处理的气味少，毒性低的Exsol D40石油溶剂。
其他较新开发的石油溶剂有Exxon-2000，Drylene等。
二、合成系干洗剂干洗业发展过程中曾经使用过的合成溶剂有三氯乙烯、四氯乙烯、四氯化碳、溴化碳（HYD）、碳氟溶剂（F113,F141B）等。
碳氢清洗机无氟利昂化合物，含氯系列溶剂的替代清洗剂（在碳氢系列和酒精系列溶剂里添加表面活性剂和水组合而成的物质），水系列（在水中加入表面活性剂、在水中融入酸，添加碱性溶液的物质、纯水、超纯水等）以及从新制成的含氯系列清洗剂中分离出来的物质。
名称优点缺点★ 碳化氢清洗剂→ 碳氢清洗液、不必担心生锈→ 能够在同一条件下处理多种类的物品→ 能洗净细微处——表面张力/粘度低→ 清洗时间少、通过蒸馏能够再生→ 无需排水处理设备→ 有可燃性→ 有塑料和橡胶溶解的情况★ 准水系清洗剂 - 易燃性- → 优质的洗净能力→ 能在同一条件下处理多个种类的物品→ 能洗净细微处→ 表面张力/粘度低→ 易燃性、需要排水处理设备→ 有可能生锈、清洗时间比较长→ 有可能产生水垢→ 有塑料和橡胶溶解的情况★ 水系清洗剂→ 非可燃物→ 根据选定的清洗方法的不同，能够有效率地清除各类污渍→ 清洗剂价格便宜→ 可根据不同用途选择清洗方法→ 有可能生锈→ 需要排水处理设备→ 干燥时间长→ 有可能产生水垢★ 氯系列清洗剂→ 非常好的清洗效果→ 干燥快、无燃烧性→ 脱脂力大→ 因为粘性低、容易浸透→ 很难用手接触→ 国际上的使用限制→ 毒性高这些溶剂中，今后的替代清洗剂需要改进的重要的性能有洗净性、干燥性，同时要追求对于环境没有坏的影响（包括对臭氧层、大气、河川等），对人体有高安全性，节省资源，能够回收再利用，尽最大可能妥善处理废液，少产业废弃物等等。
更进一步要求设备费用的减少、设备不占空间。
◎脱氯系列溶剂——地球的需要1.脱氯系列溶剂等被认为是 20 世纪人类残留下来的最大的课题一点也不为过。
2.使用氯素，氮气的不断排放，臭氧的破坏，这样的破坏假设使臭氧减少 10% 据说地球上的生命将全部灭亡。
3.欧州作为世界最大消费市场，率先主张完全禁止使用含氯的清洗剂4.本社在清洗方面，脱氯系列溶剂的技术开发一直是一项工作，进行着各种各样的开发。
目前已经实现大部分清洗液是脱氯系列溶剂，这里是对它一部分的介绍。
石油干洗机操作说明按键定义1电源键：开关键，键上灯亮进入工作状态，键上灯灭进入休眠状态2运行/停止：按改键，进入自动程序运行状态，并且键上灯亮，如在按则停止运行，键上灯灭3修正：非运行状态时，按此键可进入自动程序的设置状态，再按无效。
4选择程序：非设置、非运行状态下。
按该键可选择五套自动程序中的一套。
在自动运行时，可暂停自动程序的运行。
5解除异常：按该键控制器进入休眠状态6.选择蓄箱：非运行状态按此键，可选择1或2号蓄液箱，选1号后，左边灯亮。
选择2号时，右边灯亮7选择液位：设置状态下，按此键，键上灯亮，可经过上下箭头键设备供油时间，在按此键灯灭，退出供油时间设置。
8程序控制：设置状态时，可在本次洗涤时间、漂洗次数、脱油时间之间切换。
9 上下箭头：设置时，用这两个键，可改变设置数字。
10中脱：设置状态下有效，可选择在自动脱油时是否有中脱步骤，有效时键上灯亮，无效时键上灯灭。
11.记忆：设备状态下有效，保存修改参数。
非运行非设置时按住该键3秒，可使参数初始化。
12.选择洗涤：选择洗涤速度共分3挡速度，按选择洗涤上下箭头键使加减。
13.选择脱油：选择脱油速度，共分3挡速度，按选择脱油上下箭头键使脱油速度升降。
14.手动：手动开关键。
非设置运行状态下，按此键进入手动程序（给油洗涤排油脱油一般洗涤丝绸洗涤都是手动时的开关键）。
15给油：手动状态时有效有效时键上灯亮，灯灭时无效16洗涤：手动开关键。
手动状态时有效，脱油时无效。
有效时键上灯亮正25秒停5秒反25秒。
17排油：手动状态时有效有效时键上灯亮，灯灭时无效。
18脱油：手动状态时有效，有效时键上灯亮，锁住所有洗涤功能，20-40秒后自动排油灯灭时无效注意：脱油键关掉后，在10-20秒内，系统处于对电机保护状态，按其他键无效，保护期过后可正常工作。
19丝绸洗涤：手动状态时有效，脱油时无效，键上灯亮时有效输出为一直正转。
20一般洗涤：手动状态时有效，脱油时无效，键上灯亮时有效正10秒停5秒反10秒。
工业碳氢清洗剂使用方法工业碳氢清洗剂使用方法碳氢清洗剂成为快速替换三氯乙烯的趋势，我国到2014年为止，工业制造企业已越来重视无毒环保产品的使用，首选健康人文和环保材料成为众多企业老板要考虑的事，所以在工业清洗剂产品类，碳氢清洗剂无疑是最佳选择，不仅对工件的清洗功效好，而且对预防员工职业病起来重大作用！一、认识碳氢清洗剂：碳氢清洗剂具有良好的环保特性和清洗能力，逐步成为一类重要的工业清洗剂之一。
碳氢清洗剂按馏程范围分为：普通碳氢清洗剂和窄馏碳氢清洗剂。
普通碳氢清洗剂的馏程范围较宽，成分复杂，分子结构不规则，芳烃毒性大。
其中的轻质分使清洗剂闪点降低，而重质分又使清洗力和干燥性变差。
窄馏碳氢清洗剂的馏程在150～190℃之间，结合工业清洗中造成溶剂酸化的四大因素（空气、金属、水、杂质）添加了金属清洗剂专用稳定剂，能够预防溶剂分解，在产生分解的初期将酸中和，具有超强的抗酸能力，确保清洗材质不受腐蚀。
二、碳氢清洗剂的特点：外观：透明无色液体气味：轻微结构分子式：CnH2n+2密度：0.77(25℃)对水溶解度：难溶蒸气压(20℃,KPA)：0.6黏度(20℃,mm2/s)：1.0表面张力(20℃,dyne/cm)：24芳香烃总含量% weight:：＜0.01三、碳氢清洗剂的优点：1、清洗性能好。
碳氢清洗剂与大多数的润滑油、防锈油、机加工油同为非极性的在石油馏分，根据相似相容的原理，碳氢清洗剂清洗矿物油更好于卤代烃和水基清洗剂。
2、蒸发损失小。
碳氢清洗溶剂沸点在150℃以上，在使用保管过程中挥发损失小，对包装物和设备的密封要求很低。
3、毒性极低。
经毒理试验，碳氢清洗剂的吸放毒性、经口毒性和皮肤接触毒性均为超低毒，且不属于致癌物质，清洗操作人员使用更安全。
4、材料相容性好。
碳氢清洗剂中不含水分和氯、硫等腐蚀物，对各种金属材料不会产生腐蚀和氧化。
碳氢清洗剂又属于非极性溶剂，对大部分塑料和橡胶没有溶解、溶胀和脆化作用。
石油(碳氢)干洗机使用说明书全自动石油（碳氢）干洗机使用说明一、简介诗奈尔系列石油干洗机是根据中国的实际情况，结合用户使用过程中反馈的各种信息，经过多次反复测试后，由洗涤技术专家讨论并一致通过后，而生产的一种更为人性化的新型设备。
本设备采用可编程电脑液晶新型控制器，该电脑以国际最新的微控制器组装而成，具备功能齐全、性能可靠、使用方便、全部信息采用16×16点阵汉字显示，人机界面友好等特点，控制器采用先进的程序调度可编程方式，预先编制和存储了6套程序，允许用户在线对电脑中的全部程序进行设置、修改、重写，写入的程序可保持１０年以上。
本机电脑采用128×64液晶显示器，显示内容采用多级菜单调度，类似Windows风格，操作人员可以直接根据显示器提示进行操作，使用十分方便。
为兼顾系统的灵活性和可靠性，电脑提供了手动、自动两种工作方式，电脑设计有周全的互锁保护功能，可以有效地防止用户的非法操作导致洗涤机的损坏。
本控制器提供较为完备的故障检测功能，能对设备的各类故障进行实时检测。
当故障发生时，电脑还能根据故障的类型自动进行处理，并显示故障原因，本电脑还具备各类工艺参数和系统参数修改设定功能，可实现系统的柔性安装。
二、特性1、本机电脑具有6路继电器输出、6路晶体管输出、4路开关量输入，提供手动、自动两种运行方式和运行、编程两种工作模式。
干洗机储油箱1、2洗涤缸可以根据衣物的不同颜色洗涤，防止衣物相互染色，从而让你感觉到什么叫一档两用干洗机。
2、本机采用高效进口变频器及配套的变频专用电机，即能满足传统洗涤必备的摔打力，又能满足洗涤分布所需的均衡力，从而达到了衣物洗涤与脱干时间的速度与效率。
3、.采用高效进口的、快速的电子牵引阀，从而降低了以往设备的噪音，加强了排液的准确性，使整个过程更干净利落，使机器原有故障率降到极点。
4、采用更合理化的供液泵，使洗涤时洗液更充分，更有力。
5、增加了两个液体观察器，能使操作者更清楚，更直观了解到当时所用洗涤液的透明度。
6、采用高效阻力器，机器的上下两端分别有弹簧减震器和液压减震器，从而更有效地增强了机械的稳定性，机器在高速运转时几乎没有震动和噪音。
三、设备安装及注意事项本机系整机装箱出厂，机器开箱后，应检查干洗机有否损坏或缺件，如有意外情况，应及时与本单位联系。
（1）干洗机必须安装在通风、干燥、无易燃物、无腐蚀性气体的室内，若通风不好应安装排风设备，机器的后部与墙应留有0.5-0.8M的距离便于操作和维修保养。
（2）避免安装在阳光直射的地方，远离食物和厨房近的地方，以免老鼠和虫子可能在机内筑巢，会给机械性能带来致命的影响。
（3）设备场地应尽量设在一楼，如果是在楼上，会给建筑物带来震动，因此应征求有关专家的意见。
（4）应避开地面龟裂的地方。
（5）机器安装要保持地面的基本水平，因设备本身具有了防震性能，因此无须特别的防震基础，只需在四脚处垫上3~5mm厚的胶皮即可。
（6）电器线路联接：应有专业电工使用与本设备相同的，电压、电源，以及符合本设备容量的漏电断路器及过载保护器开关。
（7）为防雷击和触电，，本机标有接地标记的螺栓，必须接上可靠有效的保护接地，接地电阻不大于4欧，导线不小2.5平方（8）严禁明火、暗火进入工作场地。
（9）机内电器非专业人员严禁修改各种参数。
（10）下班后必须切断主电源。
四、电脑控制器的主要技术参数：（１）工作电压：ＡＣ220V（±10％）50HZ、3Ａ（２）继电器输出能力：≤３Ａ/ ２２０Ｖ（３）晶体管输出能力：≤50mA/DC24V（４）输入电压：DC 0~24Ｖ（５）工作温度：０－５０℃（６）工作湿度：４０％－９５％（不凝露）（７）抗干扰：符合ＩＥＣ－８０１、ＧＢ９８１３标准（８）ＭＴＢＦ：≥１０，０００小时（９）整机尺寸：355×160×35mm3（１０）重量：≤2.0ｋｇ五、电脑控制器的键盘定义本电脑提供12个操作键，每次按下一个键都伴有蜂鸣信号提示，其各键的定义如下：⒈参数操作键⑴．[确认]键：欢迎画面进入参数选择/确认设定值或提示的操作。
⑵．[退出]键：自动运行时，退出运行状态，返回自动初始画面。
自动浏览与编程时，返回上一级菜单。
⑶．[上、下移]键：移动光标选定操作对象。
⑷. [增、减]键：增减操作对象的设定值。
⒉运行操作键⑸．[F1/进油]键：手动操作执行进油操作⑹．[F2/洗涤]键手动操作执行洗涤操作⑺．[F3/脱油]键：手动操作执行脱油操作⑻．[自/手动]键：手动/自动操作切换⑼．[运行/停止]键：启动/停止设备运行。
⑽．[开/关]键：开/关控制器电源。
六、电脑控制器的显示功能与操作1．主画面本电脑共提供多达数十幅的显示画面，其中有三个主画面，它们分别是：⑴.初始画面１：本画面在上电后按下［开/关］键或按[退出]键时出现，如图１。
在此画面下按[上移][下移]键移动光标，按[确认]键选择光标指示的功能。
⑵.运行画面：如图２（自动）。
系统正常运行时的显示画面。
⑶. 程序选择画面：按［手动／自动］键，切换至本画面。
此时可操作［上移］、［下移］键移动光标至所需类别，按［确认］键后进入下一级菜单。
或按[运行]键开始本程序运行。
图2 运行画面画面2． 子画面各子画面的功能结合操作说明。
3． 故障画面本系统提供较为完备的故障检测功能，能对干洗机的各类故障进行实时检测。
当故障发生时，电脑能根据故障的类型自动进行处理，并显示故障原因及排除方法。
具体画面结合故障检修说明。
七、电脑控制器的操作说明 （一）手动操作说明在手动画面下：[自/手动]键指示灯熄灭状态。
此时可是是用运行操作键选择手动操作功能。
1.1 进油按[进油]键选择进油操作，[进油]键指示灯闪亮控制器显示手动进油画面如图4。
在此画面下使用参数操作键移动光标选择、修改进油油箱和进油时间参数。
按[运行]键开始启动进油操作，进油灯长亮，进图4 手动进油画面 图５ 手动洗涤画面 1.2 洗涤按[洗涤]键选择洗涤操作，[洗涤]键指示灯闪亮控制器显示手动洗涤画面如图５。
在此画面下使用参数操作键移动光标选择、修改洗涤时间和洗涤方式和速度参数。
按[运行]键开始启动洗涤操作，洗涤灯长亮，到洗涤时间结束停止运行。
洗涤方式：标准：正转25秒，停5秒，反转25秒，停5秒，循环 轻柔：正转10秒，停5秒，反转10秒，停5秒，循环1.3 脱油按[脱油]键选择脱油操作，[脱油]键指示灯闪亮控制器显示手动脱油画面如图6。
在此画面下使用参数操作键移动光标选择、修改脱油时间和油箱选择方式和脱油速度参数。
按[运行]键开始启动洗涤操作，脱油灯长亮，到脱油时间结束停止运行。
脱油时间：2：00~9：00分钟， 10秒增减。
油箱选择：选择所需油箱。
按[洗涤]键进入洗涤选择画面，移动光标选择洗涤方式，用[增、减]键修改洗涤方式为“过滤”，按[运行/停止]键进入过滤程序画面(如图6-2)，根据需要修改运行时间或油箱，按[运行/停止]键执行过滤程序。
（二） 自动程序编程/操作说明１．按[自/手动]键，使电脑显示自动程序选择画面。
（如图３）自动指示灯点亮。
２．按[上移]、[下移]键，移动光标选择所需程序。
３．[上移]、[下移]键，移动光标选择所需程序。
按下［确认］键，确认所选程序，电脑将进入显示选定程序设置的画面。
按[上移]、[下移]键，移动光标选择所需修改的步骤，按[+、-]键修改所需参数。
设置画面分两页，再设置好第一页后按[确认]键保存参数后进入第二幅画面，设置好第二页参数后按[确认]键保存后返回程序选择画面。
4．所保存的参数存入电脑，不会因掉电而丢失。
5． 按[运行/停止]键，系统开始启动当前程序（步骤）运行[运行/停止]指示灯点亮。
程序将按所设置的参数自动运行至最后的步骤结束后停机。
在运行过程中也允许用户按[运行/停止]键暂停运行，[运行/停止]指示灯熄灭。
八、电脑控制器的编程表本控制器每套程序分8个作业执行，由下图所示的参数表组成。
九、电脑控制器的安装调试安装：强电控制板按安装图接线，参见附图一，⑴、使用随机附带的扁平电缆用过JP1将电脑主机与输出板相连。
⑵、输出板JP2与变频器相连。
⑶、JP3与电机、电磁阀相连。
⑷、市电通过空气开关与JP4相连。
⑸、通电后根据表-2、表-3的输出设定变频器各段的运行频率。
输入说明 ：4路开关量输入：与GND 端断接后有效，其有效时电脑将输出相对应的显示和动作。
十、电脑控制器的故障处理与检修 1、故障画面描述本系统提供较为完备的故障检测功能，能对干洗机的各类故障进行实时检测。
当故障发生时，电脑能根据故障的类型自动进行处理，并显示故障原因及排除方法。
用户可以根据电脑的提示进行检修。
本电脑对故障的处理分为两种情况：严重故障：电脑将清除全部输出并报警，此时用户只能通过按任意功能键退出故障画面。
非严重故障：电脑将报警，但不清除操作，并延时一段时间自动退出。
具体画面如下： （1）、报警画面1、变频器过载故障：变频器电机过载时，系统将报警并关闭全部输出，故障显示画面如图10。
2、超振报警：在脱油过程中遇到设备震动过大，系统将报警并关闭全部输出，报警画面如图11。
用户应在设备停稳后重新进油进行脱油操作。
２、错误操作提示1、 脱液操作错误：在设备进行高脱操作结束后，设备尚未停稳，此时若操作变频器工作，系统将报操作错误。
画面如图12。
2、 门开警告：必须在关闭舱门后方可启动设备运行，如果舱门未关，或在运行过程中舱门被打开，系统将发出警报，并显示舱门未关图12 脱液操作错误画面 图13 舱门未关警报3、故障检修与对策十一、电脑控制器的出厂设置与累计参数显示 １、出厂设置：石油干洗机在出厂前可以通过本电脑提供的高级设置功能对石油干洗机的各项参数进行修改设定。
方法如下：⑴ 在上电后，欢迎画面（图2）上，移动光标选择设定，连续按住[确定]键3秒钟以上进入设置画面。
如图14图14 参数选择 图15 参数设置⑵ 使用[上移/下移]键移动光标选择设置项目。
按[确认]键进入参数设置画面。
如图15。
⑶ 进入参数设置画面后，可操作[上移]、[下移]键移动光标，按[增]、[减]键修改参数。
⑷ 修改完成后，再次按下[确认]键，修改的参数将被存贮。
按[退出]键返回出示画面。
特别提示：参数设置功能仅为洗涤机制造厂商及专业调试维修人员设置，用户请勿随意使用，以免造成控制部分的损坏！２．累计运行时间显示：本电脑可对干洗机的累计运行时间进行计数，掉电仍可保持，查看时，可在欢迎画面移动光标选择累计，按[确定]键进入累计时间画面。
显示如图16。
任何企图将该累计单元清零的操作都会导致电脑程序的破坏，用户务请注意。
十二、电脑控制器线路附图附图一系统原理图十五、设备的维修与养护1、设备在运行期间要经常检查是否漏油，螺丝有无松动现象，有无异常响声，发现异常立即停机检查，排除故障后再使用。
