货运车辆的灯具设计要点与品质判断随着我国物流行业的不断发展，货运车辆作为重要的物流设备，对于灯具设计的要求也越来越高。
在灯具设计时，需要考虑到货运车辆灯具的实用性、安全性和美观性等方面。
同时，在品质判断时需要注意灯具的结构、材料、工艺等因素。
货运车辆灯具设计要点如下：1. 实用性货运车辆灯具首先需要实用性，要能满足运输过程中的照明、警示和信号传递等功能。
货运车辆灯具可以按照其功能划分为前照灯、后尾灯、辅助灯和警示灯等类型，针对不同的功能，可以有不同的设计方案。
2. 安全性货运车辆灯具的安全性是十分重要的。
在设计过程中，需要考虑到照明效果、灯具的亮度和亮度均匀度等因素，保证良好的照明效果，并减少对前方行驶的车辆产生盲区。
同时，还要注意灯具的防水、防尘、防震等性能，保证车辆行驶过程中灯具的正常工作。
3. 美观性货运车辆灯具的美观性关系到车辆外观的整体美感，因此设计过程中也需要考虑到车辆的外观风格和整体设计。
灯具外形应与车身相协调,达到美观和实用性的统一,使车辆在运输同时更加具有视觉上的雅观。
货运车辆灯具品质判断1. 灯具结构货运车辆灯具的结构应具有合理性、稳定性、可靠性。
在检查货运车辆灯具时，可以检查灯具的安装方式，看是否紧固牢固，以及各部件之间的连接情况，以确保灯具安装牢固稳定。
2. 灯具材料货运车辆灯具材料应具有耐用、抗UV、抗高温等性能，防止因恶劣的气候或环境导致灯具老化或损坏。
在检查货运车辆灯具时，可以检查灯具壳体材料是否坚固，以及灯具内部部件，是否为优质材料。
3. 灯具工艺货运车辆灯具制作工艺是否精细，直接关系到灯具寿命和性能。
在检查灯具时，可以检查灯具的制作工艺，看是否工艺精细，制作精良，从而判断其品质。
综上所述，货运车辆的灯具设计要点和品质判断是对货运车辆灯具进行评估和审查的关键所在。
在设计灯具时，应根据实际需要进行细致的设计，并在制作过程中采取优质材料，优秀工艺，确保其性能能够满足各项要求，助力物流车辆的安全和高效运营。
说明：本规范为TG0数据设计指导。
该系列设计规范用于指导结构功能说明、结构布置与尺寸控制的正向设计，尤其是在没有标杆车的状态下的正向开发；基于本规范完成结构数据TG0版的设计开发。
本规范是TG0版数据的设计指导。
[键入文字]目录1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 技术要求 (3)4.1 M1和N1类外部照明和光信号装置的颜色及数量规定 (3)4.2 M1和N1类外部照明和光信号装置位置规定 (4)整车灯具布置与校核1.范围本标准规定了M1类汽车灯具布置要求的基本要求。
2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
鼓励使用者研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 4785-2007 汽车及挂车外部照明和光信号装置的安装规定GB 7258-2004 机动车运行安全技术条件3.术语和定义等效灯 equivalent lamps：具有相同的功能，并得到主管部门认可的灯具。
在满足本标准要求的条件下，等效灯可以具有与车辆通过型式检验所安装灯具不同的特征。
独立灯 independent lamps：具有分开的发光面、分开的光源和分开的灯体的装置。
组合灯 grouped lamps：具有分开的发光面、分开的光源和共同的灯体的装置。
复合灯 combined lamps：具有分开的发光面、共同的光源和共同的灯体的装置。
混合灯 reciprocally incorporated lamps：具有分开的光源或在不同情况下工作的单一光源，全部或部分共有发光面和共同的灯体的装置。
可藏灯 concealable lamp：不使用时，可以通过移动罩盖，或灯，或采用其他适当的方法，能部分或全部隐藏起来的灯具。
远光灯 driving beam（main-beam）headlamp：照明车辆前方远距离道路的灯具。
车辆照明及信号装置的相关规定1 照明、信号装置1.1 基本要求1.1.1 机动车的灯具应安装牢靠、完好有效，不得因机动车振动而松脱、损坏、失去作用或改变光照方向；所有灯光的开关应安装牢固、开关自如，不得因机动车振动而自行开关。
开关的位置应便于驾驶人操纵。
1.1.2 机动车不得安装遮挡外部照明和信号装置透光面的装置。
除转向信号灯、危险警告信号、紧急制动信号、校车标志灯及消防车、救护车、工程救险车和警车安装使用的标志灯具外，其他外部灯具不得闪烁。
1.1.3 用户不得对外部照明和信号装置进行改装，也不得加装强制性标准以外的外部照明和信号装置。
1.2 照明和信号装置的数量、位置、光色和最小几何可见度1.2.1 汽车（三轮汽车和装用单缸柴油机的低速货车除外）及挂车的外部照明和信号装置的数量、位置、光色、最小几何可见度应符合GB 4785的规定。
总质量大于等于4500kg的货车、专项作业车和挂车的每一个后位灯、后转向信号灯和制动灯，透光面面积应大于等于一个80mm直径圆的面积；如属非圆形的，透光面的形状还应能将一个40mm直径的圆包含在内。
1.2.2 摩托车的照明和信号装置及其安装应分别符合GB 18100.1、GB 18100.2和GB 18100.3的规定。
1.2.3 三轮汽车、装用单缸柴油机的低速货车及拖拉机运输机组应设置前照灯、前位灯（手扶拖拉机运输机组除外）、后位灯、制动灯、后牌照灯、后反射器和前、后转向信号灯，其光色应符合GB 4785 相关规定。
1.2.4 机动车应装置后反射器。
挂车及车长大于等于6 m的机动车应安装侧反射器和侧标志灯。
反射器应与机动车牢固连接，且后反射器应能保证夜间在机动车正后方150m处，用符合本标准规定的汽车前照灯照射时，在照射位置就能确认其反射光。
1.2.5 宽度大于2100mm的机动车均应安装示廓灯。
1.2.6 牵引杆挂车应在挂车前部的左右各装一只前白后红的标志灯，其高度应比牵引杆挂车的前栏板高出300mm～400mm，距车厢外侧应小于150mm。

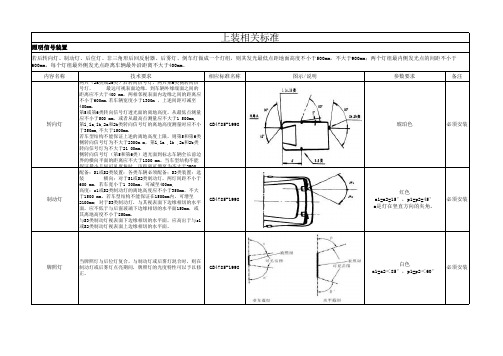

各类灯具安装位置要求1.后转向灯：距车身外侧不大于400mm，离地500~1500mm。
2.制动灯：两灯间距不小于600mm，离地350~1500mm。
3.后位灯：距车身外侧不大于400mm，两灯间距不小于600mm，离地350~1500mm。
（注：转向灯、制动灯、后位灯一般组合在一体，安装尺寸按转向灯位置）4.前位灯：（车宽大于1600mm必有）：距车身外侧不大于150mm，离地350~1500mm。
5.前视廓灯：距车身外侧不大于150mm，离地：尽量放在最高处。
6.后视廓灯：距车身外侧不大于150mm，离地：尽量放在最高处。
7.牌照灯：牌照板正上方或两侧。
8.非三角形（圆形）后回复反射器（单车用）：距车身外侧不大于400mm，两反射器间距不小于600mm，离地不小于250~900mm。
（注：底盘自带，如底盘没有则不装）9.非三角形（圆形）前回复反射器：距车身外侧不大于150mm，两反射器间距不小于600mm，离地不小于250~900mm。
10.三角形后尾回复反射器（挂车用）：距车身外侧不大于400mm，两反射器间距不小于600mm，离地不小于250~900mm。
11.非三角形侧回复反射器：车身大于6000mm必须安装。
1)第一只离车头不大于3000mm，最后一只离车尾不大于1000mm，其他两反射器间距不大于3000mm，离地250~900mm。
2)挂车车长大于13m时，第一只和最后一只按1）要求安装，其他平均分布。
12.侧标志灯：同非三角形侧反射器（一般组合在一体）13.侧转向灯：同侧标志灯（和侧标志灯组合成一体，用双丝灯泡）14.后雾灯：水平位置位于车架左中位（也可放在中间），离地250~1000mm。
（注：后雾灯与制动灯间距大于100mm）15.倒车灯：水平位置位于车架右中位（也可放在中间），离地250~1000mm。
木材运输机械中的运材挂车的灯光系统设计与改进运材挂车是木材运输机械中至关重要的组成部分。
对于运材挂车的灯光系统的设计与改进，可以提高运材挂车的可见性、安全性以及操作效率。
本文将介绍运材挂车的灯光系统设计原则、现有问题以及改进措施。
首先，运材挂车的灯光系统设计应遵循以下原则：1. 提高可见性：运材挂车的灯光系统应设计成明亮且易于辨认的，以确保其他道路用户在夜间或低能见度条件下能够清晰地看到运材挂车的存在和位置。
2. 合理布局：灯光的位置和布局应经过合理考虑，以确保在各种情况下都能最大限度地提高运材挂车的可见性。
例如，高位制动灯可以安装在挂车的后部顶端，以便与其他车辆的制动灯区分开来。
3. 节能环保：灯光系统应选用高效能的LED灯，以减少能源消耗，并对环境产生较小的影响。
现有的问题：目前，运材挂车的灯光系统存在一些问题，阻碍了运材挂车的操作效率和安全性。
下面是一些常见问题：1. 照明不足：一些运材挂车的灯光系统亮度较低，无法提供足够的照明，尤其在夜间或低能见度条件下影响了其他道路用户对挂车的识别和判断。
2. 缺乏照明装置：一些挂车缺乏必要的照明装置，如大角度反光镜、转向灯等。
这使其他司机很难预测挂车的行驶意图，增加了事故发生的风险。
3. 耐久性差：一些运材挂车的灯光系统易受损，无法长时间使用。
经常需要更换灯泡或维修整个系统，给用户带来不必要的麻烦和额外费用。
改进措施：为了改善运材挂车的灯光系统，提高可见性、安全性和操作效率，可以采取以下措施：1. 采用高亮度LED灯：LED灯具有高亮度、低能耗和长寿命的特点。
将传统的灯泡替换为LED灯可大大提高灯光的亮度，使运材挂车在夜间或低能见度条件下更容易被其他道路用户发现。
2. 安装附加照明装置：除了必备的制动灯和转向灯外，还可以考虑安装其他照明装置，如大角度反光镜、辅助灯等。
这些照明装置可以提供额外的照明，增加挂车的可见性，减少与其他车辆的碰撞风险。
3. 增强耐久性：挂车灯光系统的耐久性是非常重要的。
半挂车设计灯具安装要求（一）
1.总体要求
1.1 所有光信号装置包括安装在车侧的，安装时其基准轴线平行于车辆在道路上的停放面。
对于侧回复反射器和侧标志灯，其基准轴线垂直于车辆纵向对称平面，而所有其它光信号装置的基准轴线则与之平行。
1.2 成对配置的灯具相对于纵向对称平面,对称地安装在车辆上。
1.3 同种灯具满足相同的色度要求，具有相同的配光性能。
1.4 对于车辆的所有灯具，从车前观察不到红光，从车后观察不到白光(倒车灯除外)，车辆内部灯除外。
1.5 电路连接保证前位灯、后位灯、示廓灯（若安装）、侧标志灯（若安装）和牌照灯只能同时打开或关闭。
1.6 电路连接应保证前位灯、后位灯、示廓灯(若安装)、侧标志灯(若安装)和牌照灯打开时,远光灯、近光灯和前雾灯才能打开。
但当远光灯和近光灯发警告信号时,则上述情况不适用。
1.7除回复反射器外，所有的灯具在装有本身的灯泡之后，均应能正常工作。
1.8除了远光灯、近光灯和前雾灯在不使用时可以隐藏外，其他灯具禁止隐藏。
2.灯具安装配置
2.1 前位灯：汽车和宽度大于1600mm的挂车必须配备，宽度不大于1600mm的挂车选装。
离地高度≤1500，离地高度≥350（如车型
结构不能保证在1500内时，H1≤2100）。
光色白色。
除了M1类车辆外，对于长度大于6m的所有车辆必须配备2只，选装2只。
2.2 倒车灯灯：汽车和O2、O3和O1类挂车必须配备。
O1类挂车选装，对于M1类和长度不大于6m的所有其他车辆，必须配备1只，选装1只。
离地高度≤1200，离地高度≥250。
光色白色。
只有当倒车齿轮处于啮合状态时，而且发动机的点火、熄火控制装置处于使发动机工作状态时，倒车灯才能打开，否则应打不开。
2.3 制动灯：必须配备2只（M2、M3、N2、N3、O2、O3 和O1类车辆选装2只），S1类或S2类横向安装位置≥600。
离地高度≤1500，离地高度≥350。
光色红色
2.4 牌照灯：必须配备。
光色白色。
可与后位灯复合，且与制动灯或后雾灯混合时，当制动灯或后雾灯点亮时，牌照灯的光度特性可以修正。
2.5 后雾灯：必须配备1只或2只。
离地高度≤1000，离地高度≥250。
只有近光灯，远光灯或前雾灯打开时，后雾灯才能打开。
后雾灯可以独立于其他任何灯而关闭。
后雾灯可以连续工作，直至位置灯关闭为止。
或应至少配备一种音响报警装置，无论近光灯、远光灯或前雾灯开着与否，当点火开关关闭、或点火钥匙取出、驾驶员门未关的同时，后雾灯开着时，给出报警信号。
后雾灯与制动灯的距离应：＞100mm。
除上述要求外，后雾灯的工作不受其它任何灯开、关的影响。
2.6 后位灯：必须配备2只（M2、M3、N2、N3、O2、O3 和O1类
车辆选装2只）。
离地高度≤1500（如车型结构不能保证在1500内时，H1≤2100），离地高度≥350。
光色红色。
必须配备指示器，并应由前位灯的指示器完成。
2.6 示廓灯：车宽大于2010m的汽车必须配备，车宽介于1.80m~2.10m 车辆及二类底盘选装，数量车前2只，车后2只。
离地高度汽车前：视表面不低于挡风玻璃上边缘汽车后：尽量达到最大高度挂车及半挂车：尽量达到最大高度。
光色前面白色，后面红色。
