一、常用制图规范：

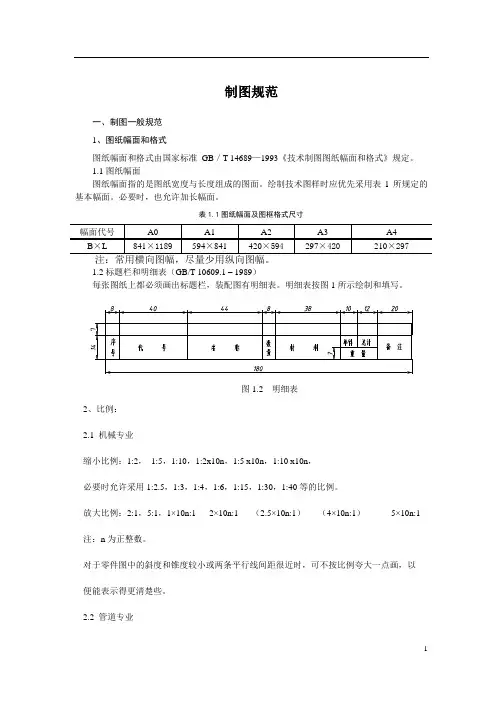

1、图纸尺寸：
A0：841X1189 A1：594X841 A2：420X594 A3：297X420 A4：210X297
2、线型：
虚线、单点画线或双点画线的线段长度和间隔，宜各自相等。
单点画线或双点画线的两端，不应是点。
点画线与点画线交接或点画线与其他图线交接时，应是线段交接。
虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
3、比例：
常用比例：
1、2、5、10、20、50、100、150、200、500、1000……
4、剖切符号：
需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。
建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图上。
断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向
5、对称符号
由对称线和两端的两对平行线组成。
对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每对的间距宜为2～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2～3mm。
连接符号应以折断线表示需连接的部位。
指北针的形状宜如图所示,其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
6、轴线：定位轴线应用细点画线绘制。
定位轴线一般应编号，编号应注写在轴线端部的圆内。
圆应用细实线绘制，直径为8～10mm。
定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
7、材料图例：普通砖、混凝土、钢筋混凝土、木材（纵横）、夯实土壤。
8、尺寸标注：尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。
如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写常用的三道尺寸线，互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列,较小尺寸应离轮廓线较近,较大尺寸应离轮廓线较远。
连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注。
9、标高：标高符号应以直角等腰三角形表示
标高符号的尖端应指至被注高度的位置。
尖端一般应向下，也可向上
标高数字应以米为单位，注写到小数点以后第三位。
在总平面图中，可注写到小数字点以后第二位。
零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“-”，例如3.000、-0.600。
在图样的同一位置需表示几个不同标高时，标高数字可按图的形式注写。
10、绘图深度：不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：比例大于1：50的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；比例等于1：50的平面图、剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；比例小于1：50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；比例为1：100～1：200的平面图、剖面图，可画简化的材料图例(如钢筋混凝土涂黑等)，但宜画出楼地面、屋面的面层线；比例小于1：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
二、建筑平立剖的表达
A、总图：绘制要点：
1、标注路名、入口、次入口、出口、停车、地下车库入口、辅助建筑名称、老建筑名称等。
2、指北针。
3、人行道、路牙。
4、地面材质的区分。
5、屋面材料和做法。
6、标注层数。
7、建筑轮廓线加粗，建筑阴影的表达。
8、种树的原则。
B、平面图
规定：假想用一水平的剖切平面沿略高于窗台的位置，一般为离楼面1200～1500处，剖切房屋后，对剖切面以下的部分所作出的水平剖面图，即为建筑平面图。
通常建筑有几层就应画出几个平面图，并标注其相应的图名，依次为首层平面图，二层平面…屋顶平面图。
对于平面布置完全相同的楼层，可公用一个平面图，为x-y层平面图，或标准层平面图。
平面图中的线型应粗细分明，凡是被剖切平面剖切到的墙、柱等断面轮廓线，均用粗实线表示，门的开启方向线和窗的轮廓线以及其余可见轮廓线均用中实线表示。
绘制要点：1、平面图下方应注明那层平面，按什么比例绘制，如“一层平面图1：100”。
文字下画一根粗实线。
比例可以用数字，也可以用比例尺。
2、注明每个房间或空间的用途，比如“接待室”，也可以用数字+索引的方式表达
3、注意常用的墙的厚度和门的宽度大小，门的开启方式的表达（单开、双开、转门、弹簧门、移门、大小门）
4、窗户的表达：高窗、无框玻璃窗（门）、一般位置窗户。
5、楼梯平面绘制的基本方法。
6、楼梯下方空间的表达。
7、剪刀梯、电梯和自动扶梯的表达。
8、注意室内外或室内空间高差的变化，高差处应有平台及楼梯过渡。
9、一层平面要有周边环境的表达，配景的尺度、草的表达。
10、注意建筑的朝向和指北针的绘制。
11、平面坡道的表达坡度：标注坡度时，应加注坡度符号，该符号为单面箭头，箭头应指向下坡方向。
12、挑空空间的表达。
13、平面的分区表达。
14、局部加层可用虚线引出表达。
C立面图
规定：建筑立面图是在与建筑物平行的正立投影面上得到的建筑物的投影图。
它主要用来表达建筑物的外形外貌、门窗洞、雨棚、阳台等在同方向的定形定位及外墙面的装饰、材料等。
建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
立面图所采用的比例一般和平面图相同。
立面图的轮廓线和室外地平线一般用粗实线，有转折的轮廓线用中实线。
绘制要点：
1、立面图下方应注明那个立面，按什么比例绘制，如“正立面图1：100”。
有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称(如：①～⑩立面图、(A)～(F)立面图)。
无定位轴线的建筑物可按平面图各面的朝向确定名称。
2、注意建筑物和室外地平的关系。
3、区分主要建筑材料，必要时可以用文字标注。
4、平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物，可分段展开绘制立面图，但均应在图名后加注“展开”二字，或者标注轴线号。
注意立面形体变化的遮挡。
5、坡度可用直角三角形形式标注。
6、空洞的表达。
7、门窗的开启线。
8、立面可以有配景和阴影的表达，但不宜影响建筑形体的表达。
D剖面图
规定：假想用一个或一个以上的平面垂直于地面剖切建筑所得到的投影图，称为建筑剖面图。
它主要用来表达建筑内部空间情况、主要结构、构造方式、分层情况、各层高度及各部位的相互关系等。
剖面图的剖切位置应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
通常剖切面宜通过门窗洞及楼梯（间）的位置。
剖面图一般不画地面或地下层以下的基础部分。
选用的比例通常和平、立面图一致。
面图中的线型应粗细分明，凡是被剖切平面剖切到的墙、柱等断面轮廓线，均用粗实线表示，其余部分的可见轮廓线都用细实线来表示。
绘制要点：
1、剖面图的图名应与首层平面图上所标注的剖切符号相互对应，剖面图下方应注明那个剖面图，按什么比例绘制，如“1－1剖面图1：100”。
2、注意建筑空间的高差变化及室内外高差变化，并标注标高。
3、了解建筑的基本结构情况。
4、了解建筑的层高。
5、了解常见墙、梁、楼板的断面，熟记常用的尺度。
6、雨棚、阳台、女儿墙、栏杆等构件的常见表达方式。
7、了解楼梯剖面绘制的基本方法，常用楼梯踏步宽度与高度。
8、标注各层层高、半平台标高、雨棚标高、女儿墙标高，屋檐标高。
9、剖切部分总是封闭的粗线，经常采用涂黑的方式表达被剖切结构。
10、可以有适当的家具表达。
11、可以在剖面上标注功能。
