制图标准1教材

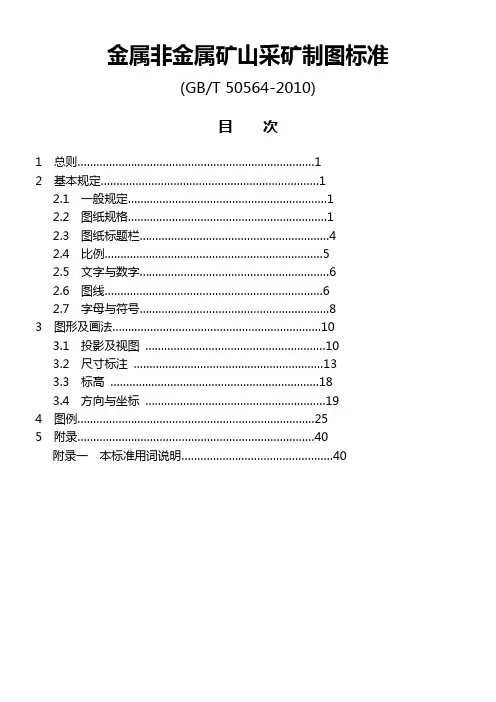

金属非金属矿山采矿制图标准(GB/T 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总 则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。

1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD 绘图），制图中涉及其它专业时，应按有关专业制图标准执行。

1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。

1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。

2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。

2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。

2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。

图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。

机械制图课程标准一、课程基本信息二、课程性质和定位《机械制图》属于汽修人才培养中的专业基础课，该课程是以理论加实践的课程，是汽车维修与检测专业的必修专业主干课。

《机械制图》课程是汽车维修与检测专业的一门重要的专业基础课程。

该课程的主要内容是，培养学生正确识读和绘制机械图样，增强学生工程基础能力，且理论严谨，实践性较强的应用型课程。

本着“突出应用，服务于专业”的教学指导思想，本课程在教学过程中以识图与制图基本技能训练为核心，突出应用性，工具性，先进性，强调理论联系实际。

主要是培养学生具有一定的识图能力、空间想象和思维能力，同时具有一定的手工绘图和计算机绘图的能力，基本掌握《技术制图》、《机械制图》等国家标准的有关内容，具备查阅并运用有关标准的初步能力，从而培养认真负责的工作态度和严谨细致的工作作风，为后续专业课学习打好基础，也为今后进一步提高和从事技术工作创造良好条件。

三、课程设计理念与思路汽车机械制图是理论性和实践性都很强的一门学科，在教学过程中，既要注重理论教学，又要注重实践教学,形成理论与实践相结合的立体教学体系。

教学手段更加多样化，教学内容更加生动直观。

因此，教学中在深入阐述有关原理的基础上，应重视分析方法和综合应用的能力培养，教学中重点强调与实际相关的应用举例，体现职业教育“以就业为导向，以能力为本位”的职业教育理念。

设计理念考虑以下原则：（一）整体性原则设计教学时要全面考虑教学任务、教学目标、教学内容、教学组织形式、教学方法、学习方式以及知识呈现方式和师生互动方式，使多种因素能够协调一致，相互适应，充分体现出科学性、整体性、协调性。

（二）主体性原则主体性是现代教学的本质特征，表现为三个不同层次：自主性、主动性和创造性。

这就要求教师在设计教学时要实现指导思想的转变，把学生当作学习的主体，一切教学内容和活动设计都要为学生全面发展和个性充分张扬服务。

（三）发展性原则学生的发展是全面的发展，包括知识、技能、情感、价值观等方面的发展，以及学生个性的充分发展。

CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD 图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

5、标题栏：标题栏位于图框右下角，其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。

第1章．制图的基本知识和技能本章提要本章主要介绍基本制图标准、绘图工具及其使用方法、常用几何图形画法等绘制图样必须具备的基本知识，并初步掌握绘图的基本技能。

1.1 绘图工具及其用法正确使用绘图工具，能提高图面质量、加快绘图速度。

下面介绍几种常用的绘图工具及其使用方法。

1.1.1图板和丁字尺图板是铺放和固定图纸的。

绘图时，用胶带纸将图纸固定在图板左下方适当位置(图1-1)，不要使用图钉固定图纸，以免损坏板面。

丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。

丁字尺由尺头与尺身两部分组成，画图时，应使尺头靠紧图板左侧的工作边。

画水平线时应自左向右画，笔尖应紧贴尺身，笔杆略向右倾斜。

将丁字尺沿图板导边上下移动，可作得一系列相互平行的水平线。

1.1.2 三角板一副三角板包括450×450和300×600各一块，一般用透明有机玻璃板制成。

三角板与丁字尺配合可画出一系列不同位置的铅垂线，还可画出与水平线成300、450、600以及150倍数的各种倾斜线，如图1-2所示。

1.1.3 圆规和分规1、分规用于量取尺寸和等分线段。

分规两腿的端部均为钢针，当两腿合拢时，两针尖应对齐，其使用方法如图1-3所示。

2、圆规用于画圆和圆弧。

`圆规有一条固定腿和一条活动腿。

固定腿上装有两端形状不同的钢针。

画图时，应使用带有台肩的一端，台肩可防止图纸上的针孔扩大；当作分规使用时，则用圆锥形的一端。

在圆规的活动腿上，可根据需要装上铅笔插脚、墨线笔插脚或钢针插脚，分别用于画铅笔线的圆、墨线的圆或当作分规使用。

活动腿上的肘形关节可向内侧弯折，画圆时，可通过调节肘形关节保持铅芯与纸面垂直。

用铅笔插脚画圆时，应先调整好铅芯与针尖的高低，使针尖略长于铅芯，然后按所规定长度调整针尖与铅芯距离，并调整肘形关节使铅芯与纸面垂直。

1.1.4 铅笔绘图铅笔的铅芯有软硬之分，分别用字母B和H表示。

B前的数字愈大表示铅芯愈软，H前的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。

房屋建筑制图统一标准第1章总则第2章图纸幅面规格与图纸编排顺序第1节图纸幅面第2节标题栏与会签栏第3节图纸编排顺序第3章图线第4章字体第5章比例第6章符号第1节剖切符号第2节索引符号与详图符号第3节引出线第4节其他符号第7章定位轴线第8章常用建筑材料图例第9章图样画法第1节投影法第2节视图配置第3节剖面图和断面图第4节简化画法第5节轴测图第6节效果图第10章尺寸标注第1节尺寸界线、尺寸线及尺寸起止符号第2节尺寸数字第3节尺寸注意第4节半径、直径、球的尺寸标注第5节角度、弧度、弧长的标注第6节薄板厚度、正方形、坡度、非圆曲线等尺寸标注第7节尺寸的简化标注第8节标高符号附录一本标准用词说明第1章总则1.0.1为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。

1.0.3本标准适用于下列制图方式绘制的图样:1手工制图；2计算机制图。

1.0.4本标准适用于各专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。

1.0.5房屋建筑制图，除应符合本标准外，还应符合国家现行有关强制性标准的规定以及各有关专业的制图标准。

第2章图纸幅面规格与图纸编排顺序2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图2.1.1-1～图2.1.1-3的格式。

2.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。

对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。

2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。
