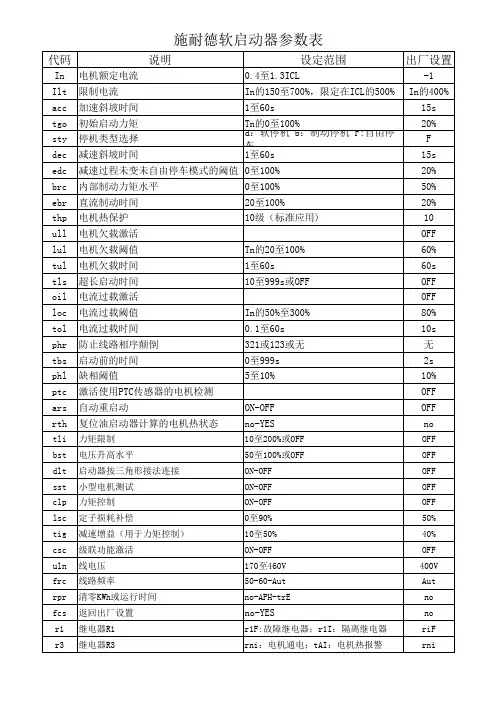

施耐德软启基本参数设定及常见故障表

Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装，确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

你先确定下你的故障代码把。

施耐德软启动的故障代码没有英文加数字的组合。

全部是英文的。

故障代码是闪烁的。

没有闪烁的是菜单。

你看SUP菜单下的LFT菜单看看上次的故障代码。

INF 内部故障OCF 过电流PIF 相序颠倒EEF 内部存储器故障CFF 通电时无效配置CFI 无效配置PHF 电源缺相FRF 电源频率超出允许范围USF 动力电源故障CLF 控制线路故障SLF 串口故障ETF 外部故障STF 启动时间过长OLC 电流过载OLF 电机热故障OHF 启动器热故障OTF由PTC传感器检测到的电机热故障ULF 电机欠载LRF 稳定状态下转子锁定施耐德软启动器,软启动器常见故障诊断施耐德软启动器,软启动器常见故障诊断故障-F 02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软动启器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

故障-F 03（过热）：出现此故障是由于软启动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。

故障-F 04（输入缺相）：引起此故障的因素有很多种，下面列出一些：一、检查进线电源与电机接线是否有松脱；二、输出是否接上负载，负载与电机是否匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

故障-F 05（频率出错）：此故障是由于软启动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

施耐德变频器，软启动器调试方法更新版:软启动器调试方法按下箭头找到 SET，点进去找到IN （电流），1000方45A , 1500方72A确定后退出回到IN，再向下点找到 ACC，调整为8S，1000、1500方通用确定后退出回到 SET，按下箭头找到10,找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到 ST2，点进去找到IN2，1000、1500按照原来的设置 45A、72A，确定后退出回到IN2，按下箭头找到 AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1:按住导航按钮，旋转到SET （设置）菜单，按进去旋转至ACC （加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC （减速时间），同样的方法时间调整为30S，安ESC退出至DEC，鮭⑸＞（低瑾孵人選■罄见暑戲噩豳）-30Hz. »HI mn w «0他打VURMMff «同理调整HSP （高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH （电机热电流），一般为电机额定电流的 1.2-1.5倍，一般1000方为8A，1500 方为 14A。

2:设置完毕后按 ESC返退至SET，再旋至drC （电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr （标准电机频率）为 50Hz，UnS （电机额定电压）为 400V，FrS（电机额定频率）为 50Hz，nCr （电机额定电流），1000方为6.7A，1500方为11.6A，4:r A modbus 上牺顾inSP （电机额定速度），一般为1250-1450rpm 不等，COS （电机功率因素） 为0.87-0.93 具体看铭牌。

3:设置完毕后按 ESC 返退至drC,再旋至IO （输入/输出配置）菜单，旋转导航按钮至AO1t （电压电流源类型），旋至4A （电流4-20mA 信号），在退出旋至dO （模拟/逻辑 输出），调整为OFr 。

施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上，并通过适当长度的导轨固定在控制柜内。

2.电源线、电机线和控制线需按照规定的接线方法进行接线，确保安全可靠。

3.在安装过程中，应注意避免强电线路与弱电线路的相互干扰，避免引起故障。

二、参数配置1.在使用之前，应先对施耐德ATS22软启动器的参数进行配置。

2.配置参数包括电压、电流、启动方式、停止方式等，根据实际需求进行设置。

3.可通过编程软件或面板按键对参数进行配置，参数设置后需保存。

三、启动与停止1.启动：在配置好参数后，按下启动键，软启动器会根据配置参数进行相应的启动过程。

2.停止：按下停止键即可停止电动机的转动。

3.在运行过程中，可以通过面板按键或远程控制进行启动和停止的操作。

四、维护与保养1.定期检查：定期检查施耐德ATS22软启动器的连接线路是否松动，检查电源线、电机线和控制线的接线是否正常。

2.清洁保养：定期对软启动器进行清洁保养，确保设备的可靠性。

3.注意事项：在维护保养过程中，需要切断电源，确保安全操作。

五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障，可根据显示屏上的故障代码和说明进行排除。

2.常见故障包括过载、过热、短路等，应按照指示进行处理，确保设备的正常运行。

施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍，通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明，用户可以更好地了解和使用施耐德ATS22软启动器，确保设备的正常运行。

同时，用户在使用过程中应注意安全操作，保持设备的良好状态。

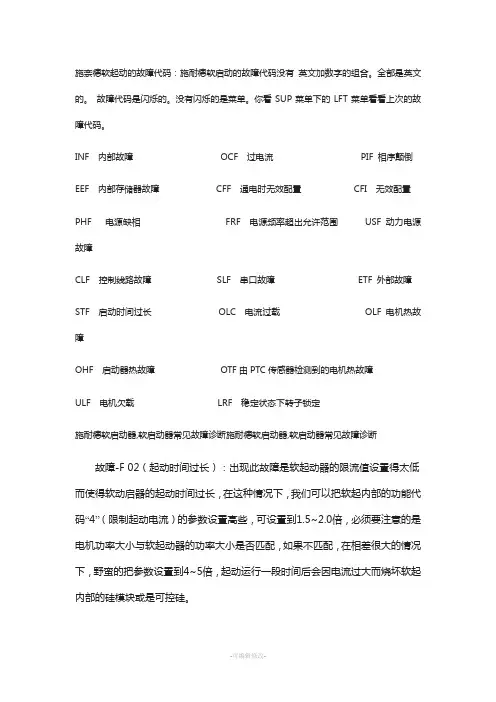

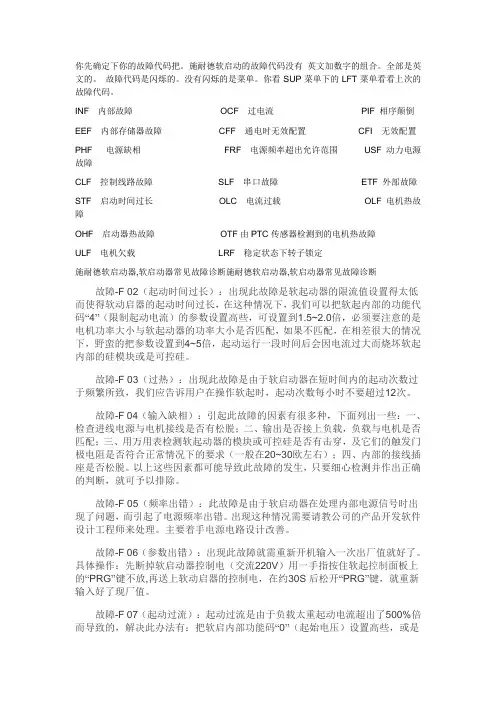

施奈德软起动的故障代码：施耐德软启动的故障代码没有英文加数字的组合。

全部是英文的。

故障代码是闪烁的。

没有闪烁的是菜单。

你看SUP菜单下的LFT菜单看看上次的故障代码。

INF 内部故障OCF 过电流PIF 相序颠倒EEF 内部存储器故障CFF 通电时无效配置CFI 无效配置PHF 电源缺相FRF 电源频率超出允许范围USF 动力电源故障CLF 控制线路故障SLF 串口故障ETF 外部故障STF 启动时间过长OLC 电流过载OLF 电机热故障OHF 启动器热故障OTF由PTC传感器检测到的电机热故障ULF 电机欠载LRF 稳定状态下转子锁定施耐德软启动器,软启动器常见故障诊断施耐德软启动器,软启动器常见故障诊断故障-F 02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软动启器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

故障-F 03（过热）：出现此故障是由于软启动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。

故障-F 04（输入缺相）：引起此故障的因素有很多种，下面列出一些：一、检查进线电源与电机接线是否有松脱；二、输出是否接上负载，负载与电机是否匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

故障-F 05（频率出错）：此故障是由于软启动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

施耐德软启动参数设置
 施耐德软启动
 ATS 48施耐德软起动器- 软停止单元是一种有 6 个晶闸管的控制器，它们用于电流范围在17至1200A［1］范围内的三相鼠笼式异步电机的力矩控制软起动和软停机。

 它提供带有机器和电机保护功能的软起动和减速功能，同时还具备与控制系统通讯的功能。

这些功能是设计用于离心机、泵、风机、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料及化学工业中。

 性能描述
 ■电压：230.。

415 V / 208.。

690 V - 50/60 Hz
 ■通过ATS48的转矩控制系统（TCS专利）
 ■电机的热保护。

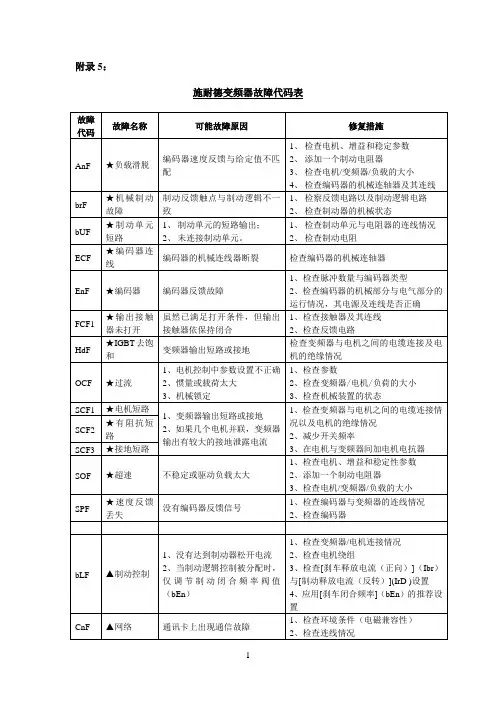

法国施耐德变频器故障代码表1. 引言本文档旨在提供法国施耐德变频器常见故障代码的详细解释和应对措施，以便用户能够快速识别和解决设备故障。

2. 问题代码及解释2.1. CCF - 代码解释CCF 表示"变频器与电机的反馈系统之间的信号丢失"。

可能原因：- 反馈电缆接触不良或损坏。

- 电机故障导致信号丢失。

解决方法：- 检查反馈电缆的连接情况，并确保其牢固连接。

- 检查电机是否有故障，如有必要，更换电机。

2.2. OCF - 代码解释OCF 表示"过载控制故障"。

可能原因：- 负载超过变频器的额定负载能力。

- 加速和减速时间太快。

解决方法：- 检查负载是否超过变频器的额定负载能力，适当降低负载。

- 调整加速和减速时间，确保在变频器所能承受的范围内。

2.3. USF - 代码解释USF 表示"电压故障"。

可能原因：- 输入电压不稳定或超出变频器的额定输入电压范围。

- 电压波动或电压暂降。

解决方法：- 检查输入电压是否稳定，并确保在变频器的额定输入电压范围内。

- 如有必要，使用稳压设备或其他电压调节措施。

3. 其他故障代码以下是其他一些常见的法国施耐德变频器故障代码及解释：- HS1: 电机过热故障。

- PFC: 功率因数校正故障。

- SHT: 变频器过热故障。

- I3: 相电流不平衡故障。

请注意，以上仅为常见故障代码的概述，实际故障可能多种多样，需要根据具体情况进行解决。

4. 总结本文档提供了法国施耐德变频器常见故障代码的详细解释和应对措施。

在使用变频器过程中，当遇到对应的故障代码时，用户可通过本文档了解故障原因，并采取相应措施解决问题。

若故障无法解决，请及时联系专业技术人员进行协助。

---> 注：本文档所列故障代码及解释适用于法国施耐德变频器，但具体情况可能因产品型号和版本而异。

因此，在使用和解释故障代码时，请参考相关产品文档或咨询法国施耐德的技术支持团队。

施耐德ATS22软启动器使用说明施耐德ATS22软启动器是一种高科技的电器，是用来控制电机启动和运转的，具有防止过载、电压不稳定、欠电压等问题的功能，可保护电器的安全，延长其使用寿命。

第一步：初始设置在安装ATS22软启动器之前，需要先做一些设置以确保电器的正常运行。

首先需要确保电器的安装位置水平稳定，然后按照说明书的步骤连接电源和电机。

接着，需要进行ATS22的初始设置。

首先需要设置行程量（FLC、FLC从0到100，在小于FLC时电流会逐渐增大）以及预警保护等级（有1~6级可选，级别越高保护越强）等。

第二步：启动启动ATS22软启动器之后，需要进行一些电机的监测和运行。

首先需要检查电机的运转情况，确保电机运转平稳、电流不超过额定电流、电压不超过额定电压等。

如果出现问题，需要及时关机进行维修或调试。

同时，需要注意对电器的保护。

ATS22软启动器有多种功能，例如内部保护、控制和监控等。

需要保持电器处于最佳状态，避免电路短路、损坏等情况的发生。

第三步：调试和维护调试和维护是ATS22软启动器的重要工作，可确保电器始终处于良好状态。

调试可根据不同电机的特性选择不同启动方式，以达到最佳的效果，例如定扭矩加速、恒扭矩加速、恒力矩启动等。

同时，还需要对电器进行维护。

例如定期检查电路的状态，清洁连接部位，检查电机连接情况等。

保持电器的清洁干燥，确保电路线路无故障，可延长电器的使用寿命。

总结施耐德ATS22软启动器是一款功能强大、安全可靠的电器。

在使用过程中，需要注意初次设置、启动、调试和维护等过程。

通过这些步骤，可以确保电器始终处于最佳状态，为产线的运行提供有力的保障。

故障代码故障现象/类型故障原因解决对策bLF 制动顺序·未达到制动器松开电流·制动器接合频率阈值bEn=nO(未设置)，制动器控制bLC已赋值·检查电机/变频器连接·检查电机绕组·检查FUn-菜单中的Ibr设置(见79页) ·设置bEn(见79页)CrF 电容器负载电路·负载继电器控制故障或充电电阻损坏·更换变频器EEF EEPROM故障·内部存储器故障·检查周围环境(电磁兼容性)·更换变频器InF 内部故障·内部故障·直流10V电路出现短路故障·检查周围环境(电磁兼容性) ·检查直流10V电路·检查AI1、AI2和RJ45的连接情况·更换变频器OCF 过电流·SEt-菜单和drC-菜单中的参数不正确·惯性或负载太大·机械阻滞·检查SEt-菜单和drC-菜单中的参数·检查电机/变频器/负载的大小·检查机构状态SCF 电机短路·变频器输出短路或接地·当几个电机并联使用时变频器输出有严重的接地泄露电流·检查变频器与电机之间的电缆以及电机的绝缘性·减小开关频率·串联连接电机与扼流圈SOF 超速·不稳定·驱动载荷太大·检查电机，参数的增益与稳定性·加一个制动电阻·检查电机/变频器/负载的大小tnF 自整定失效·特殊电机或电机功率与变频器不配套·电机与变频器没有连接·使用L或P比例(见29页的Uft)·在自动调节期间检查有无电机·如果下游有接触器，在自动调节时须使其闭合COF CANopen总线故障·CANopen总线通信中断·检查通信总线·请参考产品说明文件EPF 外部故障·按照用户要求·按照用户要求LFF 4-20mA损失·输入AI3上的4-20mA给定值损失·检查输入AI3的连接ObF 减速期间过压·制动太突然被再生型负载驱动·增大减速时间·必要的话安装制动电阻·如果brA功能与应用兼容，激活它(56页)OHF 变频器过热·变频器温度太高·rSC参数设置不对·检查电机负载，变频器通风情况与周围环境在重新起动之前须等变频器冷却下来·重新设置rSC参数OLF 电机过载·电机电流过大触发此故障·检查ItH设置(电机热保护 )(20页) ·检查电机负载，在重新起动之前须等变频器冷却下来OPF 电机缺相·变频器输出缺相·下游接触器打开·未连接电机或电机功率太小·电机电流瞬时不稳定·检查变频器与电机间的连接情况·如果使用下游接触器，设置OPL为OAC(89页的FLt-菜单)·在低功率电机上测试或进行无电机测试在工厂设置模式，电机缺相检测为激活状态(OPL= YES)为了在测试或维护环境中检查变频器(用不着切换到与变频器额定值相同的电机，这在大功率变频器的情况下特别有用)，使电机缺相检测功能失效(OPL=no)·检查并优化参数UFr(21页),UnS与nCr(26和27页)，使用参数tUn(28页)进行自动整定OSF 过压·线电压太高·电源受干扰·检查线电压PHF 线路相位故障·变频器电源不正确或有保险丝熔断·一相故障·3相ATV31使用单相电源·负载不平衡此功能仅用于带负载的变频器·检查电源连接与保险丝·复位·使用3相电源·通过设置IPL=nO(90页的FLt-菜单)禁止故障SLF 总线故障·Modbus总线通信中断·设定远程终端控制有效(LCC=YES，第40页)，但远程终端没有连接·检查通信总线·请参考产品说明文件·检查是否连接了远程控制面板CFF 配置故障·电流配置不合理·返回出厂设定或调用备份配置(在其有效的情况下)见I-O-,drC-,CtL-或FUn-菜单中的FCS 参数CFI通过串口的配置出现错误·无效配置通过串口载入的配置不合理·检查先前载入的配置·载入合理的配置。

施耐德变频器，软启动器调试方法更新版一：软启动器调试方法按下箭头找到SET，点进去找到IN（电流），1000方45A，1500方72A确定后退出回到IN，再向下点找到ACC，调整为8S，1000、1500方通用确定后退出回到SET，按下箭头找到IO，找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到ST2，点进去找到IN2，1000、1500按照原来的设置45A、72A，确定后退出回到IN2，按下箭头找到AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1：按住导航按钮，旋转到SET（设置）菜单，按进去旋转至ACC（加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC（减速时间），同样的方法时间调整为30S，安ESC退出至DEC，同理调整HSP（高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH（电机热电流），一般为电机额定电流的1.2-1.5倍，一般1000方为8A，1500方为14A。

2：设置完毕后按ESC返退至SET，再旋至drC（电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr（标准电机频率）为50Hz，UnS（电机额定电压）为400V，FrS （电机额定频率）为50Hz，nCr（电机额定电流），1000方为6.7A，1500方为11.6A，nSP（电机额定速度），一般为1250-1450rpm不等，COS（电机功率因素）为0.87-0.93，具体看铭牌。

3：设置完毕后按ESC返退至drC，再旋至IO（输入/输出配置）菜单，旋转导航按钮至AO1t（电压电流源类型），旋至4A（电流4-20mA信号），在退出旋至dO（模拟/逻辑输出），调整为OFr。

THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

施奈德软起动的故障代码：施耐德软启动的故障代码没有英文加数字的组合。

全部是英文的。

故障代码是闪烁的。

没有闪烁的是菜单。

你看SUP菜单下的LFT菜单看看上次的故障代码。

INF 内部故障OCF 过电流PIF 相序颠倒EEF 内部存储器故障CFF 通电时无效配置CFI 无效配置PHF 电源缺相FRF 电源频率超出允许范围USF 动力电源故障CLF 控制线路故障SLF 串口故障ETF 外部故障STF 启动时间过长OLC 电流过载OLF 电机热故障OHF 启动器热故障OTF由PTC传感器检测到的电机热故障ULF 电机欠载LRF 稳定状态下转子锁定施耐德软启动器,软启动器常见故障诊断施耐德软启动器,软启动器常见故障诊断故障-F 02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软动启器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

故障-F 03（过热）：出现此故障是由于软启动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。

故障-F 04（输入缺相）：引起此故障的因素有很多种，下面列出一些：一、检查进线电源与电机接线是否有松脱；二、输出是否接上负载，负载与电机是否匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

故障-F 05（频率出错）：此故障是由于软启动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。
