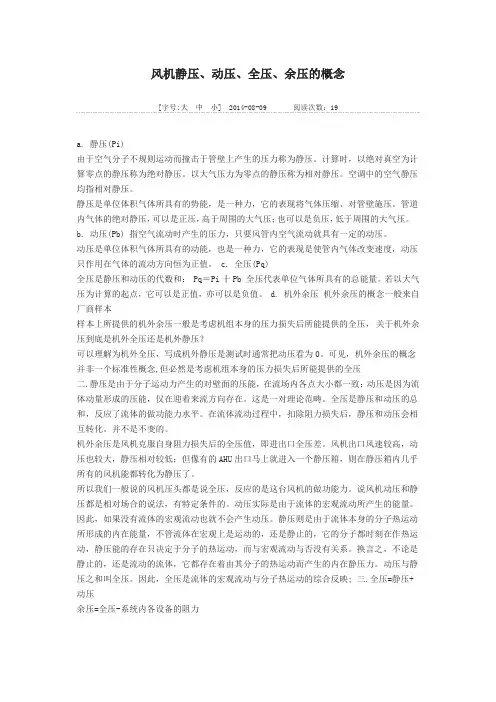

风机静压、动压、全压、余压的概念[字号:大中小] 2014-08-09 阅读次数:19a. 静压(Pi)由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时,以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压是单位体积气体所具有的势能,是一种力,它的表现将气体压缩、对管壁施压。
管道内气体的绝对静压,可以是正压,高于周围的大气压;也可以是负压,低于周围的大气压。
b. 动压(Pb) 指空气流动时产生的压力,只要风管内空气流动就具有一定的动压。
动压是单位体积气体所具有的动能,也是一种力,它的表现是使管内气体改变速度,动压只作用在气体的流动方向恒为正值。
c. 全压(Pq)全压是静压和动压的代数和: Pq=Pi十Pb 全压代表单位气体所具有的总能量。
若以大气压为计算的起点,它可以是正值,亦可以是负值。
d. 机外余压机外余压的概念一般来自厂商样本样本上所提供的机外余压一般是考虑机组本身的压力损失后所能提供的全压,关于机外余压到底是机外全压还是机外静压?可以理解为机外全压,写成机外静压是测试时通常把动压看为0。
可见,机外余压的概念并非一个标准性概念,但必然是考虑机组本身的压力损失后所能提供的全压二.静压是由于分子运动力产生的对壁面的压能,在流场内各点大小都一致;动压是因为流体动量形成的压能,仅在迎着来流方向存在。
这是一对理论范畴。
全压是静压和动压的总和,反应了流体的做功能力水平。
在流体流动过程中,扣除阻力损失后,静压和动压会相互转化。
并不是不变的。
机外余压是风机克服自身阻力损失后的全压值,即进出口全压差。
风机出口风速较高,动压也较大,静压相对较低;但像有的AHU出口马上就进入一个静压箱,则在静压箱内几乎所有的风机能都转化为静压了。
所以我们一般说的风机压头都是说全压,反应的是这台风机的做功能力。
说风机动压和静压都是相对场合的说法,有特定条件的。
皮托管流速计算公式推导皮托管这玩意儿,在流速测量中那可是相当重要。
咱们要搞清楚皮托管流速的计算公式推导,就得先弄明白皮托管是咋工作的。
想象一下,你站在一条湍急的河流边,水流奔腾而过。
这水流就好比是我们要测量的流体,而皮托管就像是我们伸进水里的“侦察兵”。
皮托管实际上是由两根管子组成的,一根是总压管,另一根是静压管。
总压管的端口正对着流体的流动方向,这样它就能感受到流体的总压力,包括静压和动压。
而静压管呢,它的端口与流体的流动方向平行,所以它只感受到静压。
那么,流速和这些压力之间有啥关系呢?这就得提到伯努利方程啦。
伯努利方程说的是:在理想流体中,沿着一条流线,总压等于静压加上动压。
用公式表示就是:$P_{total} = P_{static} + \frac{1}{2}\rho v^2$ 这里的$P_{total}$是总压,$P_{static}$是静压,$\rho$是流体的密度,$v$是流速。
我们从这个式子出发来推导皮托管流速的计算公式。
首先,我们知道皮托管测量到的总压$P_{total}$和静压$P_{static}$,流体的密度$\rho$一般也是已知的。
那么,我们把上面的式子变形一下,就可以得到:$v = \sqrt{\frac{2(P_{total} - P_{static})}{\rho}}$这就是皮托管流速的计算公式啦!我记得有一次在实验室里,我们正在用皮托管测量风道里的空气流速。
大家都紧张兮兮的,眼睛紧紧盯着各种仪表的数据。
我负责记录和计算,当我根据测量到的压力值,代入这个公式算出流速的时候,心里那叫一个激动。
感觉就像是解开了一道神秘的谜题,那种成就感简直爆棚!这就是皮托管流速计算公式的推导过程,虽然看起来有点复杂,但只要我们搞清楚原理,其实也没那么难。
希望大家都能轻松掌握这个知识点,在实际应用中派上用场!。
皮托管介绍1. 测量原理和结构1.1 测量原理皮托静压管(以下简称皮托管)是由一个垂直在支杆上的圆筒形流量头组成的管状装置。
本装置在侧壁周围有一些静压孔, 顶端有一个迎流的全压孔。
它能测出差压,并根据差压确定流场中某处的流速,由流速与面积的乘积计算出流量。
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例,如图1所示。
当理想流体均匀的平行流向静止物体时,设想其中一条流线撞在物体上(即图1中的A 点),在此处流体发生分岔,A 点称为滞止或驻点,A 点的流速为零,V A =0。
图1 皮托管静压管原理结构图如果我们选择两个截面Ⅰ-Ⅰ、Ⅱ-Ⅱ、Ⅰ-Ⅰ截面流动没有受到任何的影响,流束是平行的,流速形成规则的速度分布,截面上各点的静压力相等。
Ⅱ-Ⅱ截面流动受到影响,流束密集,流速加快,静压降低。
则两个面上的伯努利方程为222222222221111V V K P V K P ζρρ++=+ (1) 式中:ζ-Ⅰ-Ⅰ、Ⅱ-Ⅱ区间的流体阻力系数,这里可以不考虑即:ζ=0; ρ— 流体密度,因为是均匀的12ρρρ==K -速度分布不均匀系数,这里可设K 1=K 2=1; P -两个截面的静压力;V -两个截面的流速,V 2=V A =0。
整理得到公式为:22112P P V ρ-=(2)式中:P 2-总压力(因为动压为零); P 1-静压力。
如图1所示,若在物体B 点开一个孔,由于均匀流场中静压力相等,则 P 1=P B =P 0;令P 2=P 1,V 1=V ,公式(2)就变成为2021V P P ρ=-(3)()ρ02P P V -=(4)式中:P-P 0实际上是流场中某一点流体的动压力P 。
1.2 皮托管结构皮托管的原理结构如图2所示,当一台差压计两端分别与总压管和静压管连接,这样差压计上就可以显示出动压值来。
图2 皮托管静压管结构图2是一般皮托管的结构,为了能看清楚把两端放大。
如图中可以看到皮托管外形是一个直角弯折的金属管,与管轴平行安置的直角边是测头,其顶端有一个总压孔,在其侧壁有若干个静压孔。
全压静压动压的概念
哎呀呀,同学们,你们知道全压静压动压是啥吗?这可真是个超级有趣又有点难搞懂的知识呢!
先来说说静压吧!就好像我们在平静的湖面上,没有一丝风,没有一点波澜,这湖面平静得像一面大镜子。
静压就像是这平静的湖面,它是空气在静止状态下的压力。
比如说,我们家里的空调管道里,空气没流动的时候,那里面就存在着静压。
你们想想,如果没有静压,那空气怎么能乖乖地待在管道里呢?
再讲讲动压,动压就像是奔跑的小兔子,活力满满,停不下来!比如说一阵强风吹过,呼呼作响,这风带着力量和速度,这就是动压啦。
想象一下,吹大风的时候,我们的头发都被吹得乱七八糟,这就是动压在“捣乱”呢!
那全压又是啥呢?全压就像是一个大英雄,把静压和动压都集合在了一起。
它是静压和动压的总和。
就好像我们班的足球队,把跑得快的同学和力气大的同学组合在一起,变得超级厉害!全压也是这样,把静压的稳定和动压的活力结合起来,发挥出更大的作用。
有一次,我和爸爸一起讨论这个问题。
我好奇地问爸爸:“爸爸,全压静压动压到底有啥用啊?”爸爸笑着说:“傻孩子,这在很多地方都有用呢!比如飞机飞行的时候,就需要考虑这些压力,不然飞机怎么能飞得稳稳的呢?还有工厂里的通风设备,也得靠它们来保证正常工作呀!”我听了,恍然大悟,原来这些知识就在我们身边呀!
同学们,你们说,要是我们不了解全压静压动压,是不是就像在黑暗中走路,啥都看不清呢?所以呀,我们可得好好掌握这些知识,这样才能在科学的世界里走得稳稳当当!我觉得呀,这些知识虽然有点复杂,但只要我们用心去学,就一定能搞明白!。
大气压是什么定义:大气会从各个方向对处于其中的物体产生压强,大气压强简称为大气压。
(这里的大气压在日常废气监测中我们需要使用计量单位检定校准过的空盒气压表对我们的烟尘测试仪进行压力核对以及校准(如何让校准后续内容会说),在每个地方不同的海波跟温度都会有一个属于当时的大气压,所以我们需要进行确认。
)全压是什么定义:全压是指平行于风流,正对气流方向测得的压力;通俗来说:全压是气体在管道中流动时具有的总能量,是静压和动压的代数和,有正、负之分;只要你有一个完整的管路风机系统就会有一个属于他自己的全压。
(这里大家都一个误区,相信平时大家进行监测的时候一直都听前辈或者同行们说的是连接动静压管,然后在测量过程中都以为皮托管正对气流的是动压;其实是全压。
)静压是什么定义:由于空气分子不规则运动而撞击于管壁上产生的压力称为静压,一般我们都是说的相对静压,也就是以大气压力为零点的静压称为相对静压。
静压高于大气压时为正值,低于大气压时为负值。
动压是什么定义:流体在流动过程中受阻时,由于动能转变为压力能而引起的超过流体静压力部分的压力。
通俗来说:是指单位体积气体所具有的动能,是使气体流动的压力,恒为正值;我们日常监测的时候动压永远只可能是正值,有流速必然会有动压。
他们三者到底什么关系呢这就是全压、静压、动压三者的数量级关系;Ps静压,Pt全压,Pd动压(单位Pa),K皮托管系数(一般取值0.84)通常在风机前管道:静压负、动压为正、全压有正、负;处理前采样口在风机后管道:静压正、动压为正、全压为正;处理后采样口注意事项一般情况的静压、动压、全压都是上面所讲的规律和关系;也有特殊情况,在处理前采样口直管段比较短小并且后面紧接着就是一个弯道,在气流撞击回流作用下静压正、动压正、全压正;在处理后采样口若风机后的管道连接较高的烟囱,在热压作用下,静压负、动压正、全压是正或负。

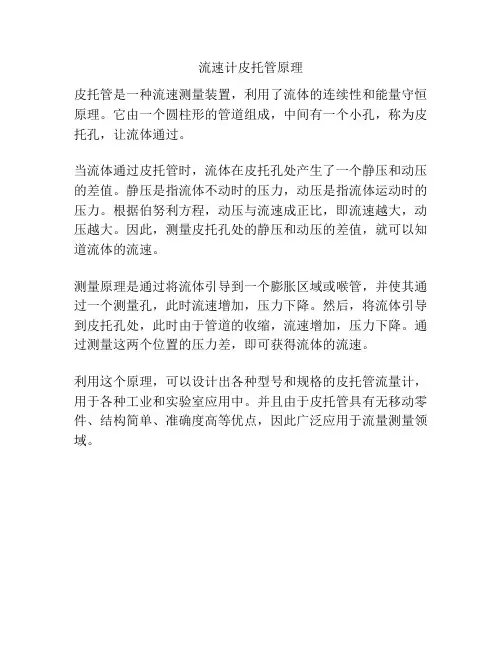

流速计皮托管原理
皮托管是一种流速测量装置,利用了流体的连续性和能量守恒原理。
它由一个圆柱形的管道组成,中间有一个小孔,称为皮托孔,让流体通过。
当流体通过皮托管时,流体在皮托孔处产生了一个静压和动压的差值。
静压是指流体不动时的压力,动压是指流体运动时的压力。
根据伯努利方程,动压与流速成正比,即流速越大,动压越大。
因此,测量皮托孔处的静压和动压的差值,就可以知道流体的流速。
测量原理是通过将流体引导到一个膨胀区域或喉管,并使其通过一个测量孔,此时流速增加,压力下降。
然后,将流体引导到皮托孔处,此时由于管道的收缩,流速增加,压力下降。
通过测量这两个位置的压力差,即可获得流体的流速。
利用这个原理,可以设计出各种型号和规格的皮托管流量计,用于各种工业和实验室应用中。
并且由于皮托管具有无移动零件、结构简单、准确度高等优点,因此广泛应用于流量测量领域。

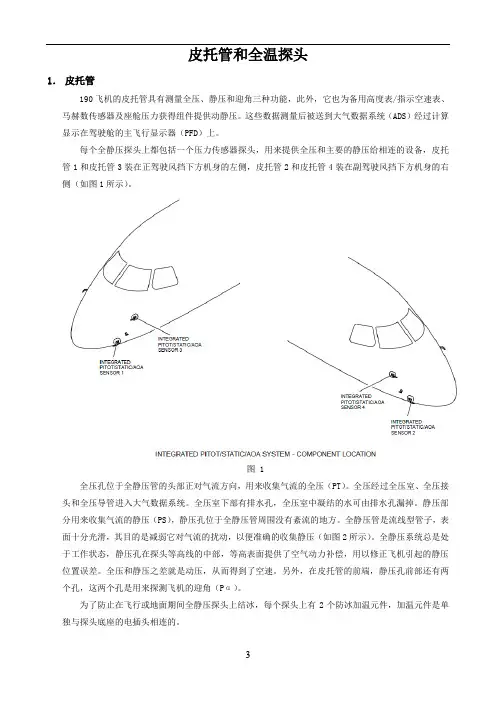

皮托管和全温探头1.皮托管190飞机的皮托管具有测量全压、静压和迎角三种功能,此外,它也为备用高度表/指示空速表、马赫数传感器及座舱压力获得组件提供动静压。
这些数据测量后被送到大气数据系统(ADS)经过计算显示在驾驶舱的主飞行显示器(PFD)上。
每个全静压探头上都包括一个压力传感器探头,用来提供全压和主要的静压给相连的设备,皮托管1和皮托管3装在正驾驶风挡下方机身的左侧,皮托管2和皮托管4装在副驾驶风挡下方机身的右侧(如图1所示)。
图 1全压孔位于全静压管的头部正对气流方向,用来收集气流的全压(PT)。
全压经过全压室、全压接头和全压导管进入大气数据系统。
全压室下部有排水孔,全压室中凝结的水可由排水孔漏掉。
静压部分用来收集气流的静压(PS),静压孔位于全静压管周围没有紊流的地方。
全静压管是流线型管子,表面十分光滑,其目的是减弱它对气流的扰动,以便准确的收集静压(如图2所示)。
全静压系统总是处于工作状态,静压孔在探头等高线的中部,等高表面提供了空气动力补偿,用以修正飞机引起的静压位置误差。
全压和静压之差就是动压,从而得到了空速。
另外,在皮托管的前端,静压孔前部还有两个孔,这两个孔是用来探测飞机的迎角(Pα)。
为了防止在飞行或地面期间全静压探头上结冰,每个探头上有2个防冰加温元件,加温元件是单独与探头底座的电插头相连的。
图 22.全温探头(TAT)全温探头有空气入口和出口,用于测量气流温度,两个温度敏感电阻测量总温,并提供该数据输出给它们相关的ADC,TA T探头装在机身前部侧窗下面(如图3所示)。
全温探头是一个金属管腔,感温元件感受腔内的气流温度,空气从前口进入,从后口及周围几个出口流出,气流在探测元件附近处于全受阻状态,全温探头测量大气静温与动温(气流冲压的动能转化的温度)之和。
图 3为了防止在飞行期间TAT探头上结冰,探头有一个防冰加温元件,加温元件与探头底座上的一个双插钉的电插头相连。
注意:飞机在地面时只要通电,加温元件就一直给皮托管和全温探头加热,所以在断电之前,请不要给皮托管和全温探头罩布套。
皮托管应用的基本原理1. 简介皮托管(Pitot管)是一种常见的测量流体速度的装置。
它的基本原理是通过测量流体在管道中的静压和动压来计算流体的速度。
皮托管广泛应用于航空航天、液压工程、流体力学等领域。
2. 原理皮托管利用了流体动力学中的伯努利定律和连续性方程。
根据伯努利定律,流体在运动过程中,静压和动压之间存在一种数学关系,即静压和总压的和等于常数。
通过测量流体在管道中的静压和动压,可以推算出流体的速度。
3. 结构皮托管主要由一个长而细的管道构成,管道内部分为两个区域,一个是静压区,另一个是动压区。
静压区通常位于皮托管的侧面,而动压区则位于管道的正中间。
在使用过程中,流体会通过管道,进入动压区,并产生一个压力。
同时,流体也会进入静压区,并在那里产生另一个压力。
4. 测试流体速度的步骤使用皮托管进行流体速度的测量通常包含以下步骤:1.安装皮托管:将皮托管正确地安装在流体管道中,确保管道直径与皮托管端口之间的比例适当。
2.测量静压:将测压管连接到皮托管的静压区,并记录所测得的压力。
3.测量动压:将测压管连接到皮托管的动压区,并记录所测得的压力。
4.计算流体速度:根据测得的静压和动压值,利用相关的公式计算出流体的速度。
5. 相关公式根据伯努利定律和连续性方程,可以得出以下与皮托管应用相关的公式:•动压与总压的关系:总压 = 动压 + 静压•流体速度的计算公式:V = √((2 * (总压 - 静压)) / ρ)其中,V为流体速度,总压为测得的动压,静压为测得的静压,ρ为流体密度。
6. 应用领域皮托管应用广泛,主要用于以下领域:•航空航天:皮托管常用于飞机和火箭的空气动力学测试中,可以测量飞行器在空中的速度。
•液压工程:皮托管可用于测量液压系统中液体的流速,确保液压系统正常运行。
•流体力学:皮托管对于流体力学的研究非常重要,可以测量管道中的流体速度,帮助分析流体的运动特性和流量计算。
7. 优缺点皮托管作为测量流体速度的一种常用装置,具有以下特点:•优点:结构简单、使用方便、精度较高、适用于各种流体。
皮托管原理
皮托管原理是一种测量流体流速的原理,通过测量流体在管道中产生的压力差来确定流速大小。
该原理利用了流体在管道内流动时形成的静压和动压之间的关系。
在一个管道中,流体通过一段喉管时会产生一个局部的压力降,这是由于流体在喉管处速度增加而导致的。
皮托管利用了这一现象,将一根细长的管道插入到主管道中,并且在插入的位置处形成了一个喉管。
当流体通过喉管时,局部的压力降会形成一个负压区域,这个负压区域正好在喉管入口附近。
测量过程中,通常会将一个压力传感器连接到皮托管的两侧,用于测量主管道中流体的压力和皮托管入口处的压力。
由于在喉管处流体速度增加,因此在皮托管入口处形成的负压区域会导致入口处的压力降低。
通过测量这两个压力值的差异,可以得到流体在主管道中的流速。
根据流体力学的原理,我们知道流体在一定条件下的流速与压力降之间存在一定的函数关系。
基于这个原理,利用皮托管可以通过测量压力差来确定流体的流速。
一般来说,皮托管的设计和使用需要考虑流体的性质、管道的尺寸以及实际的测量需求。
值得注意的是,皮托管测量流速的原理是建立在压力差与流速之间的关系上的。
因此,在实际使用中需要保证流体的流动是稳定的,以确保测量的准确性。
此外,还需要根据具体的应用场景选择合适的皮托管类型和参数。

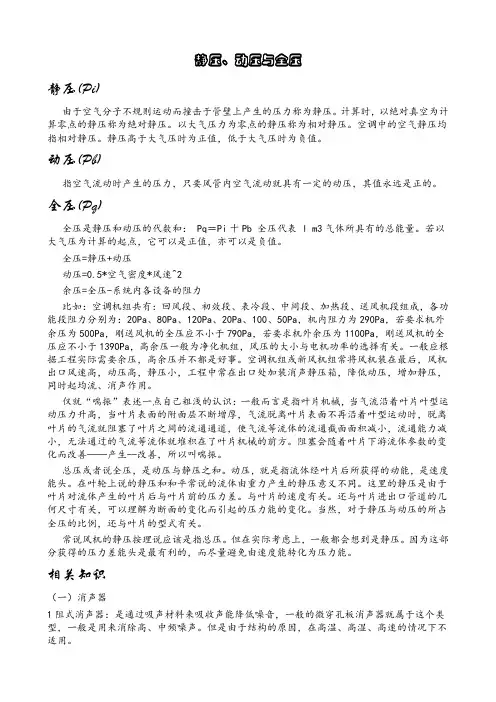

静压、动压与全压静压(Pi)由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时,以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压高于大气压时为正值,低于大气压时为负值。
动压(Pb)指空气流动时产生的压力,只要风管内空气流动就具有一定的动压,其值永远是正的。
全压(Pq)全压是静压和动压的代数和:Pq=Pi十Pb 全压代表l m3气体所具有的总能量。
若以大气压为计算的起点,它可以是正值,亦可以是负值。
全压=静压+动压动压=0.5*空气密度*风速^2余压=全压-系统内各设备的阻力比如:空调机组共有:回风段、初效段、表冷段、中间段、加热段、送风机段组成,各功能段阻力分别为:20Pa、80Pa、120Pa、20Pa、100、50Pa,机内阻力为290Pa,若要求机外余压为500Pa,刚送风机的全压应不小于790Pa,若要求机外余压为1100Pa,刚送风机的全压应不小于1390Pa,高余压一般为净化机组,风压的大小与电机功率的选择有关。
一般应根据工程实际需要余压,高余压并不都是好事。
空调机组或新风机组常将风机装在最后,风机出口风速高,动压高,静压小,工程中常在出口处加装消声静压箱,降低动压,增加静压,同时起均流、消声作用。
仅就“喘振”表述一点自己粗浅的认识:一般而言是指叶片机械,当气流沿着叶片叶型运动压力升高,当叶片表面的附面层不断增厚,气流脱离叶片表面不再沿着叶型运动时,脱离叶片的气流就阻塞了叶片之间的流通通道,使气流等流体的流通截面面积减小,流通能力减小,无法通过的气流等流体就堆积在了叶片机械的前方。
阻塞会随着叶片下游流体参数的变化而改善——产生--改善,所以叫喘振。
总压或者说全压,是动压与静压之和。
动压,就是指流体经叶片后所获得的动能,是速度能头。
在叶轮上说的静压和和平常说的流体由重力产生的静压意义不同。
这里的静压是由于叶片对流体产生的叶片后与叶片前的压力差。
皮托管测试原理皮托管测试是一种常用的空气动力测量方法,主要用于测量流体(如气体、液体)的流速和流量。
其基本原理是利用伯努利定理和连续性方程,通过测量流体在管道中的压力差来计算流速和流量。
皮托管测试具有结构简单、操作方便、测量精度高等优点,广泛应用于航空、航天、能源、环保等领域。
一、皮托管测试原理皮托管测试的基本原理是利用伯努利定理和连续性方程。
伯努利定理指出,在不可压缩、无黏性、沿流线流动的流体中,沿着流线的总能量保持不变。
总能量包括动能、势能和内能。
对于理想流体,内能可以忽略不计,因此总能量等于动能与势能之和。
在稳定流动条件下,动能与势能之和为常数,即总能量守恒。
连续性方程是指流体在流动过程中,任意截面上的体积流量相等。
根据连续性方程,我们可以得出以下关系:1. 在稳定流动条件下,流体在任意截面上的流速与横截面积成反比;2. 在稳定流动条件下,流体在任意截面上的压力与横截面积成正比;3. 在稳定流动条件下,流体在任意截面上的动能与横截面积成反比;4. 在稳定流动条件下,流体在任意截面上的势能与横截面积成正比。
基于以上原理,皮托管测试通过测量流体在管道中的压力差来计算流速和流量。
具体步骤如下:1. 将皮托管插入到待测流体的管道中,使皮托管的开口正对流体的流动方向;2. 测量皮托管上游和下游的压力差,通常使用压力计或压力传感器进行测量;3. 根据伯努利定理和连续性方程,计算出流体的流速和流量。
二、皮托管的结构及工作原理皮托管主要由两根平行的直管组成,其中一根直管的一端封闭,另一端与另一根直管的一端相连,形成一个“U”形结构。
皮托管的封闭端用于测量压力,称为静压端;另一端用于测量流体的流速,称为动压端。
在动压端的两侧,各有一个斜切面,使得流体在经过动压端时产生一个侧向分力,从而改变流体的流速分布。
这种结构有利于提高皮托管的测量精度。
当皮托管插入到待测流体的管道中时,流体会从动压端的斜切面处流入皮托管内部。
皮托管测速原理皮托管是一种常用的流速测量仪器,它利用了皮托管原理来测量流体的速度。
皮托管测速原理是基于流体动力学的基本理论,通过测量流体在管道中的静压和动压之间的差值来计算流速。
在本文中,我们将详细介绍皮托管测速原理及其应用。
皮托管测速原理的基本概念是利用流体的动能和静能之间的转换关系来测量流速。
当流体流经管道时,会产生动能,使得管道中的静压降低,而动压增加。
皮托管利用了这种原理,通过测量管道中的静压和动压之间的差值来计算流速。
具体来说,皮托管测速原理可以分为静压孔和动压孔两部分。
静压孔位于管道的侧壁上,用于测量流体的静压。
而动压孔则位于管道的中心位置,用于测量流体的动压。
通过测量这两个压力值的差异,可以得出流体的速度。
皮托管测速原理的关键在于动静压的转换关系。
根据伯努利定律,流体在运动过程中,其总能量保持不变。
因此,动能和静能之间存在着一种转换关系,当动能增加时,静能减小,反之亦然。
皮托管正是利用了这种原理,通过测量动静压的差值来计算流速。
除了测速原理,皮托管还有一些特点和应用。
首先,皮托管可以用于测量各种流体,包括气体和液体。
其次,皮托管的结构简单,使用方便,成本较低。
最后,皮托管广泛应用于流体力学、航空航天、水利工程等领域,是一种非常重要的测量工具。
总之,皮托管测速原理是基于流体动力学的基本理论,利用了动静压的转换关系来测量流速。
通过测量管道中的静压和动压之间的差值,可以准确地计算流体的速度。
皮托管具有结构简单、使用方便、成本低廉等特点,广泛应用于各个领域。
希望本文能够帮助读者更好地理解皮托管测速原理及其应用。
皮托管测速原理
皮托管是一种流体力学中常用的测速仪器,它利用了流体动力
学的原理来测量流体的速度。
皮托管测速原理是基于贝努利定律和
连续方程,通过测量流体的静压和动压之间的差值来计算流体的速度。
在皮托管中,流体首先经过一个静压孔,静压孔处的压力被称
为静压。
然后流体经过一个动压孔,动压孔处的压力被称为动压。
根据贝努利定律,流体的总能量在流动过程中保持不变,因此静压
和动压之间的差值可以用来计算流体的速度。
根据连续方程,流体在管道中流动时,流速和管道截面积成反比。
因此,通过测量静压和动压之间的差值,结合管道的截面积,
可以计算出流体的速度。
这就是皮托管测速原理的基本思想。
皮托管广泛应用于气象、航空、航海、水利等领域,用来测量
气体或液体的速度。
它具有结构简单、测量范围宽、精度高等优点,因此被广泛应用于工程实践中。
在实际应用中,皮托管的测速原理需要注意一些问题。
首先,
静压孔和动压孔的位置需要合理确定,以保证测量的准确性。
其次,管道的截面积需要准确测量,以确保计算出的速度值准确无误。
最后,需要注意流体的状态,如流体的密度、粘度等因素对测量结果
的影响。
总之,皮托管测速原理是基于贝努利定律和连续方程的,通过
测量静压和动压之间的差值来计算流体的速度。
它在工程实践中具
有重要的应用价值,但在实际应用中需要注意一些问题,以确保测
量结果的准确性和可靠性。
皮托管法烟气压力计算公式皮托管法是测量烟气压力的一种常用方法,其计算公式在相关的科学和工程领域中有着重要的应用。
咱们先来说说皮托管这玩意儿,它长得就有点特别,像一根小管子,但是可别小瞧了它,在测量烟气压力的时候,它能发挥大作用呢!要说这皮托管法烟气压力计算公式,咱得先搞清楚几个关键的概念。
比如说动压、静压,还有全压。
动压就像是风在奔跑时产生的力量,静压呢,则是风静止时的压力。
全压就是动压和静压加在一起的总和。
皮托管法测量烟气压力的公式一般是这样的:动压 = 0.5 ×密度 ×速度的平方这里面,密度是烟气的密度,速度则是烟气流动的速度。
要得到准确的结果,这两个参数可得好好测量和计算。
我记得有一次,在一个工厂的废气排放监测中,我们就用到了皮托管法来测量烟气压力。
那是一个大热天,我们带着各种仪器设备,来到了工厂的烟囱旁边。
那烟囱呼呼地冒着烟,热气扑面而来,感觉就像进了一个大蒸笼。
我们小心翼翼地把皮托管安装好,然后开始读取数据。
当时我心里那个紧张啊,就怕数据不准确,影响了对工厂排放的评估。
经过一番努力,终于得到了数据。
但是在计算的时候,发现速度的测量好像有点偏差。
我们又重新检查了仪器,重新测量,那认真劲儿,就像是在解一道超级难题。
最后,经过反复的核算,终于得出了准确的烟气压力值。
这一次的经历让我深刻体会到,每一个数据,每一次计算,都关系着对环境的评估和保护,容不得半点马虎。
回到皮托管法烟气压力计算公式,静压的测量也很重要哦。
静压的测量通常需要一个稳定的环境和精确的仪器。
在实际应用中,我们还得考虑很多因素,比如温度、湿度对烟气密度的影响,管道的阻力等等。
这就需要我们综合考虑各种情况,进行修正和调整。
总之,皮托管法烟气压力计算公式虽然看起来有点复杂,但只要我们掌握了其中的关键,加上认真细致的测量和计算,就能得到可靠的结果,为环境保护和工程设计提供有力的支持。
不管是在工厂的废气排放监测,还是在其他涉及烟气压力测量的领域,准确地运用这个公式,都是非常重要的。
L型皮托管,矿用皮托管,不锈钢皮托管,L型标准皮托管,毕托管,皮托管,空速管,风速管,皮托管是用来测定风速用的管状结构,根据皮托管的用途将皮托管分为矿用皮托管,耐高温皮托管,烟尘皮托管,笛型皮托管,阿牛巴皮托管,根据皮托管的形状分为L型皮托管、S型皮托管,均速管,靠背管,风速管。
上海隆拓生产的皮托管选用优质304不锈钢经氩弧焊工艺焊接,耐温可达1100℃,做工精良,服务完善,欢迎选购,热线订购电话:021-******** 131********◎皮托管测量介质:与304不锈钢相兼容的气体或液体。
◎皮托管主要用途:测量管道内的全压、静压、动压(即压差)、还可计算流速及流量。
◎皮托管仪表连接:可连接各种压力仪表(如U型压力表,倾斜微压计,斜管压差计,数字微压计,补偿微压计等)及压差变送器、二次仪表和进口各种压力仪表。
◎皮托管使用温度:≤600℃◎执行标准:国标JJG518-98◎皮托管使用湿度:≤HR45%◎测量流速范围:空气流速≤40m/s;水流速≤25m/s◎皮托管标准系数:L型皮托管在0.99~1.01之间;S型皮托管在0.81~0.86之间。
☆☆皮托管结构:上海隆拓仪器厂严格按照国标进行生产,L型标准皮托管是两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管.S型皮托管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号,使用时不能接错.侧面指向杆与测头方向一致,使用时可确定方向,保证测头对准来流方向.管,皮托管,空速管,风速管,L型皮托管、标准皮托管、测速管、、深圳皮托管、云南皮托管,静压管、不锈钢皮托管、风速管、台湾皮托管、防堵皮托管、靠背管、笛型皮托管、笛型均速管、天津皮托管、匀速管、矿用皮托管、阿牛巴皮托管、空速管、Pitot tube,遮板式皮托管。
AFP矿用皮托管,。
皮托管工作原理
皮托管是一种常用的流体测量仪器,它利用皮托管原理来测量流体的流速。
皮
托管的工作原理基于贝努利方程和连续方程,通过测量流体的静压和动压的差值来计算流速。
下面将详细介绍皮托管的工作原理及其应用。
首先,皮托管的工作原理基于贝努利方程。
贝努利方程是描述流体在流动过程
中能量守恒的方程,它包括了流体的动能、压力能和位能。
在皮托管中,流体在管道中流动时,会产生静压和动压。
静压是由于流体静止时所受的压力,而动压是由于流体流动时所产生的压力。
皮托管通过测量流体的静压和动压的差值来确定流速,利用了贝努利方程的原理。
其次,皮托管的工作原理还基于连续方程。
连续方程是描述流体在流动过程中
质量守恒的方程,它表明了单位时间内通过任意横截面的流体质量相等。
在皮托管中,流体在管道中流动时,流速会受到管道截面积的影响。
皮托管通过测量流体的静压和动压的差值,并结合管道的截面积来计算流速,利用了连续方程的原理。
综合以上两点,皮托管的工作原理可以总结为,通过测量流体的静压和动压的
差值,并结合管道的截面积来计算流速。
在实际应用中,皮托管常用于测量气体或液体的流速,例如在风速计、气象观测、水流测量等领域有着广泛的应用。
总的来说,皮托管是一种利用贝努利方程和连续方程原理的流体测量仪器,通
过测量流体的静压和动压的差值来计算流速。
它的工作原理简单而有效,广泛应用于各个领域。
希望本文对皮托管的工作原理有所帮助。
皮托管,又名“空速管”,“风速管”,英文是Pitot tube。
皮托管是测量气流总压和静压以确定气流速度的一种管状装置,由法国H.皮托发明而得名。
严格地说,皮托管仅测量气流总压,又名总压管;同时测量总压、静压的才称风速管,但习惯上多把风速管称作皮托管。
目录
1 用途
2 定义
3 应用
4 原理
5 其他用途
6 全压,动压,静压知识
1 用途
皮托管的构造如图,头部为半球形,后为一双层套管。
测速时头部对准来流,头部中心处小孔
(总压孔)感受来流总压p0,经内管传送至压力计。
头部后约3~8D 处的外套管壁上均匀地开有一排孔(静压孔),感受来流静压p,经外套管也传至压力计。
对于不可压缩流动,根据伯努利方程和能量方程可求出气流马赫数,进而再求速度。
但在超声速流动中,皮托管头部出现离体激波,总压孔感受的是波后总压,来流静压也难以测准,因而皮托管不再适用。
总压孔有一定面积,它所感受的是驻点附近的平均压强,略低于总压,静压孔感受的静压也有一定误差,其他如制造、安装也会有误差,故测算流速时应加一个修正系数ζ。
ζ值一般在0.98~1.05 范围内,在已知速度之气流中校正或经标准皮托管校正而确定。
皮托管结构简单,使用方便,用途很广。
如飞机头部或机翼前缘常装设皮托管,测量相对空气的飞行速度。
2 定义
空速管也叫气流方向传感器或流向角感应器,与精密电位计(或同步机或解析器)连接在一起,提供出一个表示相对于大气数据桁架纵轴的空气流方向的电信号。
3 应用
空速管是飞机上极为重要的测量工具。
它的安装位置一定要在飞机外面气流较少受到飞机影响的区域,一般在机头正前方,垂尾或翼尖前方。
同时为了保险起见,一架飞机通常安装2 副以上空速管。
有的飞机在机身两侧有2 根小的空速管。
美国隐身战斗机F-117 在机头最前方安装了4 根全向大气数据探管,因此该机不但可以测大气动压、静压,而且还可以测量飞机的侧滑角和迎角。
有的飞机上的空速管外侧还装有几片小叶片,也可以起到类似作用;垂直安装的用来测量飞机侧滑角,水平安装的叶片可测量飞机迎角,为了防止空速管前端小孔在飞行中结冰堵塞,一般飞机上的空速管都有电加温装置。
4 原理
它主要是用来测量飞机速度的,同时还兼具其他多种功能。
空速管测量飞机速度的原理是这样的,当飞机向前飞行时,气流便冲进空速管,在管子末端的
感应器会感受到气流的冲击力量,即动压。
飞机飞得越快,动压就越大。
如果将空气静止时的压力即静压和动压相比就可以知道冲进来的空气有多快,也就是飞机飞得有多快。
比较两种压力的工具是一个用上下两片很薄的金属片制成的表面带波纹的空心圆形盒子,称为膜盒。
这盒子是密封的,但有一根管子与空速管相连。
如果飞机速度快,动压便增大,膜盒内压力增加,膜盒会鼓起来。
用一个由小杠杆和齿轮等组成的装置可以将膜盒的变形测量出来并用指针显示,这就是最简单的飞机空速表。
现代的空速管除了正前方开孔外,还在管的四周开有很多小孔,并用另一根管子通到空速表内来测量静止大气压力,这一压力称静压。
空速表内膜盒的变形大小就是由膜盒外的静压与膜盒内动压的差别决定的。
5 其他用途
空速管测量出来的静压还可以用来作为高度表的计算参数。
如果膜盒完全密封,里面的压力始终保持相当于地面空气的压力。
这样当飞机飞到空中,高度增加,空速管测得的静压下降,膜盒便会鼓起来,测量膜盒的变形即可测得飞机高度。
这种高度表称为气压式高度表。
利用空速管测得的静压还可以制成"升降速度表",即测量飞机高度变化快慢(爬升率)。
表内也有一个膜盒,不过膜盒内的压力不是根据空速管测得的动压而是通过专门一根在出口处开有一小孔的管子测得的。
这根管子上的小孔大小是特别设计的,用来限制膜盒内气压变化的快慢。
如果飞机上升很快,膜盒内的气压受小孔的制约不能很快下降,而膜盒外的气压由于有直通空速管上的静压孔,可以很快达到相当于外面大气的压力,于是膜盒鼓起来。
测量膜盒的变形大小即可算出飞机上升的快慢。
飞机下降时,情况正相反。
膜盒外压力急速增加,而膜盒内的气压只能缓慢升高,于是膜盒下陷,带动指针,显示负爬升率,即下降速率。
飞机平飞后,膜盒内外气压逐渐相等,膜盒恢复正常形状,升降速度表指示为零。
空速管测量出来的速度并非是飞机真正相对于地面的速度,而只是相对于大气的速度,所以称为空速。
如果有风,飞机相对地面的速度(称地速)还应加上风速(顺风飞行)或减去风速(逆风飞行)。
另外空速管测速原理利用到动压,而动压和大气密度有关。
同样的相对气流速度,如果大气密度低,动压便小,空速表中的膜盒变形就小。
所以相同的空速,在高空指示值比在低空小。
这种空速一般称为"表速"。
现代的空速表上都有两根指针,一根比较细,一根比较宽。
宽的指针指示"表速",而细的一根指示的是经过各种修正的相当于地面大气压力时的空速,称为"实速"。
皮托管除了用来测量飞机速度,同时还兼具其他多种功能。
在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门,常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。
用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。
此外,它还可用来测量流体的压力。
6 全压动压静压
当空气沿风管内壁流动时,其压力可分为静压、动压和全压,单位是mmHg 或kg/m2
或Pa,我国的法定单位是Pa。
全压(Pq):平行于风流,正对风流方向测得的压力为全压;全压可以通过传感器直接测得。
全压是静压和动压的代数和:Pq=Pi 十Pb 全压代表单位气体所具有的总能量。
若以大气压为计算的起点,它可以是正值,亦可以是负值。
动压(Pb) =0.5*空气密度*风速^2,指空气流动时产生的压力,只要风管内空气流动就具有一定的动压。
动压是单位体积气体所具有的动能,也是一种力,它的表现是使管内气体改变速度,动压只作用在气体的流动方向恒为正值。
静压(Pi) :由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时,以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压高于大气压时为正值,低于大气压时为负值。
