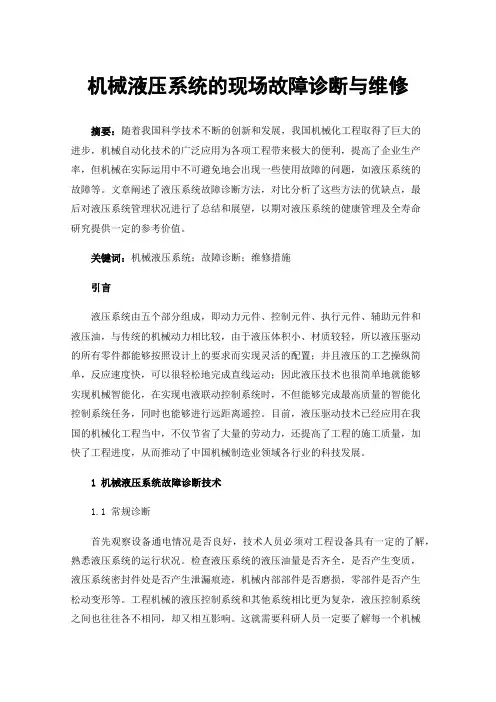

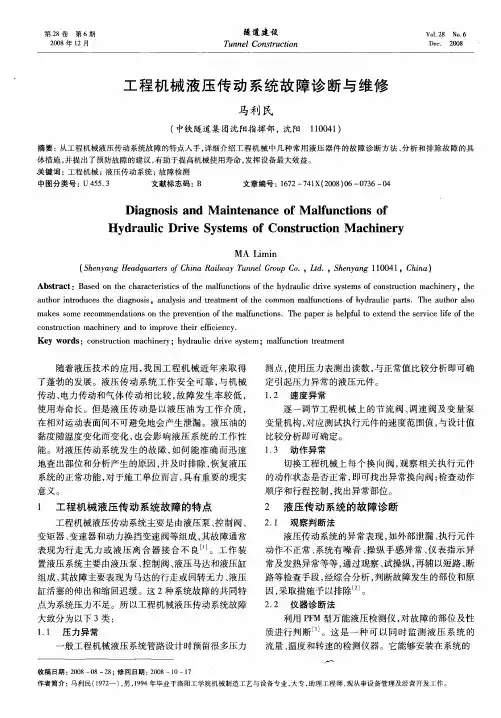

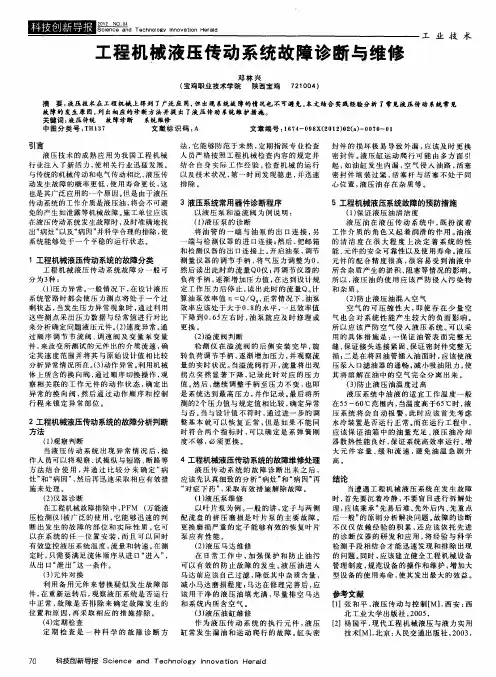

工程机械液压传动系统故障诊断与维修
摘要:液压技术在工程机械上得到了广泛应用,但出现系统故障的情况也不可避免。本文结合实践经验分析了常见液压传动系统常见故障的发生原因,列出相应的诊断方法并提出了液压传动系统维护措施。
关键词:液压传统故障诊断系统维修
引言
液压技术的成熟应用为我国工程机械行业注入了新活力,使相关行业迅猛发展。与传统的机械传动和电气传动相比,液压传动发生故障的概率更低,使用寿命更长,这也是其广泛应用的一个原因。但是由于液压传动系统的工作介质是液压油,将会不可避免的产生如泄露等机械故障。施工单位应该在液压传动系统发生故障时,及时准确地找出“病灶”以及“病因”并科学合理的排除,使系统能够处于一个平稳的运行状态。
1 工程机械液压传动系统的故障分类
工程机械液压传动系统故障分一般可分为3种:
(1)压力异常。一般情况下,在设计液压系统管路时都会使压力测点将处于一个过剩状态,当发生压力异常现象时,通过利用这些测点采出压力数据与经常值进行对比来分析确定问题液压元件。(2)速度异
静液压传动工程机械的制动系统 摘要国内外研制和应用静液压传动的工程机械越来越多，本文简要介绍了其制动系统的特点、类型，分析了不同工况下制动系统的作用以及不同制动系统的应用范围。 关键词：静液压传动工程机械制动系统 根据技术要求及通行安全，采用静液压传动的工程机械与常规机械一样，需要具备行走制动、停车制动和应急制动等3套制动系统。它们的操纵装置必须是彼此独立的。 1 行车制动系统 行车制动系统应能在所以运行状态下发挥作用。它首先用以使运动中的车辆减速，继而在必要时使车辆完全停止运动处于静止状态。对行走制动系统的要求是：第一，在车辆运动的整个速度范围内均能产生足够的制动阻力，使车辆减速直至停车；第二，具有足够的耗能或贮能容量来吸收车辆的动能；第三，行走制动装置的作用必须是渐进的；第四，行走制动系统的操纵功能必须是独立的，不应受其它正常操纵机构的影响，不能在离合器分离或变速器空档时丧失制动能力。从原则上说，凡是能完全满足上述要求的装置，均可用于行走制动系统。行走制动是使用最频繁的制动装置，一般称为主制动系统。 现代工程机械行走制动系统除普遍采用带有较大容量的制动盘、鼓等摩擦式机械制动器作为主执行元件外，也越来越多地利用发动机排气节流、电涡流、液涡流等作为辅助的吸能装置。后几种装置的优点是本身没有产生磨损的元件，能更好地控制减速力（矩），从而减少主制动元件（刹车盘、片等）的磨损和延长其使用寿命。但它们的制动力都与行走速度有关，一般无法独立使车辆完全停止，只能作为辅助制动装置（缓速装置）来使用。 静液压传动系统由连接在一个闭式回路中的液压泵和液压马达构成。对这种传动装置所选用的泵和马达，除了有与一般液压元件相同的高功率密度、高效率、长寿命等性能要求外，还要求两者均能在逆向工况下运行，即在必要时马达可作为泵运行，泵可成为马达运行，使整个系统具备双向传输功率或能量的能力。这样当泵的输出流量大于马达在某一转速下需要的流量时，多余的流量就使马达驱动车辆加速，而加速力的反作用力通过马达使入口压力升高，液压能转化为车辆的动能增量；反之，如调节变量泵的排量使其通过流量不敷于马达的需求时，马达出口阻力增大，在马达轴上建立起反向扭矩阻止车辆行驶，车辆动能将通过车轮反过来的驱动马达使其在泵的工况下运行，并在马达出油口建立起压力，迫使泵按马达工况拖动发动机运转，车辆的动能将转化为热能由发动机和液压系统中的冷却器吸收并耗散掉。由于静液压传动系统产生的阻力（矩）原则上只取决于系统压力和马达排量而与行走速度无关，所以这种系统既能象上述“缓速器”那样使车辆减速，又能使其完全停止运动，不仅能满足行走制动全部功能要求，而且在制动过程中没有元件磨损且可控性良好。因此，静液压传动系统本身完全可以作为行走制动装置使用。装有静液压传动系统的车辆一般无须另行配置机械制动器，但系统中不能有驾驶员可随意操纵的使功率流中断的装置（如液压系统中的短路阀、马达与驱动之间的离合器或机械换
液压系统常见故障分析及处理 液压传动是以液体为工作介质，通过能量转换来实行执行机构所需运动的一种传动方式。首先，液压泵将电动机（或其它原动机）的机械能转换为液体的压力能，然后，通过液压缸（或液压马达）将以液体的压力能再转化为机械能带动负载运动。文中概括介绍了液压系统在日常使用中常见故障分析以及处理方法。 一．工作原理 液压传动是以液体为工作介质，通过能量转换来实行执行机构所需运动的一种传动方式。首先，液压泵将电动机（或其它原动机）的机械能转换为液体的压力能，然后，通过液压缸（或液压马达）将以液体的压力能再转化为机械能带动负载运动。 二．液压系统的组成 液压传动系统通常由以下五部分组成。 1.动力装置部分。其作用是将电动机（或其它原动机）提供的机械能转换为液体的压力能。简单地说，就是向系统提供压力油的装置。如各类液压泵。 2.控制调节装置部分。包括压力、流量、方向控制阀，是用以控制和调节液压系统中液流的压力、流量和流动方向，以满足工作部件所需力（或力矩）、速度（或转速）和运动方向（或运动循环）的要求。 3.执行机构部分。其作用是将液体的压力能转化为机械能以带动工作部件运动。包括液压缸和液压马达。 4.自动控制部分。主要是指电气控制装置。 5.辅助装置部分。除上述四大部分以外的油箱、油管、集成块、滤油器、蓄能器、压力表、加热器、冷却器等等。它们对于保证液压系统工作的可靠性和稳定性是不可缺少的，具有重要的作用。 三．液压缸 液压缸是把液压能转换为机械能的执行元件。液压缸常见故障有：液压缸爬行、液压外泄漏、液压缸机械别劲、液压缸进气、液压缸冲击等。 1.液压缸爬行故障分析及处理 （1）缸或管道内存有空气，处理方法：设置排气装置；若无排气装置，可开动液压系统以最大行程往复数次，强迫排除空气；对系统及管道进行密封。 （2）缸某处形成负压，处理方法：找出液压缸形成负压处加以密封；并排气。 （3）密封圈压得太紧，处理方法：调整密封圈，使其不松不紧，保证活塞杆能来回用手拉动。 （4）活塞与活塞杆不同轴，处理方法：两者装在一起，放在V形块上校正，使同度误差在0.04mm以内；换新活塞。 （5）活塞杆不直（有弯曲），处理方法：单个或连同活塞放在V形块上，用压力机控直和用千分表校正调直。
第一章概述 一、液压传动：利用密闭工作容积内液体压力能的传动。 二、液压系统的组成：1、动力元件，即液压泵（将机械能转换为液体的压力能）；2、执行元件（将液体的压力能转换为机械能）；3、控制元件，即各种阀（压力阀、流量阀、方向阀）； 4、辅助元件（油箱、滤油器、储能器等）； 5、传动介质（液压油）。 三、液压系统图图形符号只表示元件的职能和连接通路，不表示元件的具体结构和参数，也不表示从一个工作状态转到另一个工作状态的过度过程，系统图只表示各元件的连接关系，而不表示系统布管的具体位置或元件在机器中的实际安装位置。 第二章液压流体力学基础 一、粘性：液体在外力作用下流动（或有流动趋势）时，分子间的内聚力要阻止分子间的相对运动，而产生的内摩擦力的性质叫做液体粘性。液体流动（或有流动趋势）时才会呈现粘性。我国生产的全损耗系统用液压油采用40°C的远动粘度值为其粘度等级标号，即油的牌号。温度升高，粘度下降； 二、可压缩性：液体的可压缩性可以用体积压缩系数k，即单位压力变化下体积的相对变化量来表示。 三、理想液体：无粘度，不可压缩。 四、L 表示石油产品；H 表示液压系统的工作介质。 五、液压油的选择：环境温度高时，应选用粘度较高的油；工作压力高时，宜选择高粘度的油；工作装置运动速度很高时，宜选择粘度较低的油。 六、液压系统压力损失：1、沿程压力损失：油液沿等直径直管流动时所产生的压力损失。 2、局部压力损失：油液流经局部障碍时，由于液体的方向和速度的突然变化，在局部形成漩涡引起的流速在某一局部受到扰动而变化所产生的损失。 第三章液压动力元件 一、齿轮泵：低压泵、定量泵，结构简单、制造容易、成本低，对油液污染不敏感，磨损严重，泄漏大。泄漏、困油、径向不平衡力。 二、齿轮泵泄漏：1、轴向间隙（泄漏最严重），2、径向间隙，3、两个齿轮的齿面齿合处。高压齿轮泵中，使用轴向间隙补偿装置，以减小端面泄漏，提高容积效率。 三、消除齿轮泵困油：在齿轮泵的两侧端盖上铣两条卸荷槽。 四、减小径向不平衡力：缩小压油口，同时适当增大径向间隙。 五、叶片泵：单作用叶片泵（变量泵）、双作用叶片泵（定量泵） 六、柱塞泵：变量泵，泄漏小，抗污染能力低。分类：斜盘式、斜轴式。 第五章液压控制阀 一、单向阀：普通单向阀、液控单向阀（可以双向流动） 二、换向阀：“O”型：双向锁死；“H”型：双向浮动，中位卸荷； 三、溢流阀作用：限制最高压力，防止系统过载；维持系统压力恒定。（进口调压，常闭） 四、减压阀：使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀。（出口调压，常开） 五、顺序阀：控制液压系统中各执行元件动作先后顺序的。（常闭） 六、压力继电器：一种将油液的压力信号转换成电信号的电液控制元件。 七、调速阀为什么比节流阀稳定：因为多了一个定差减压阀。 八、比例电磁阀工作原理： 九、执行机构三种连接方式： 十、液压系统性能指标:
第七章典型液压传动系统 一、图为YT453型组合机床动力滑台液压系统工作原理，分析其原理完成下列各问。 1、电磁铁动作顺序表。 （1）快进 控制油路：泵2－电磁换向阀A左位－单向阀C－液控换向阀B左位－阀B左位进入工作位置 主油路: 泵2－单向阀3－电液换向阀7左位－行程阀11常位－液压缸左腔。 回油路：液压缸右腔－阀7左位－单向阀6－阀11－液压缸左腔。 （2）一工进 主油路: 泵2－单向阀3－电液换向阀7左位－调速阀8－电磁阀12右位—液压缸左腔。 回油路：液压缸右腔－阀7左位－单向阀6－阀11－液压缸左腔。
（3）二工进 主油路: 泵2－单向阀3－电液换向阀7左位－调速阀8－调速阀9—液压缸左腔。 回油路：液压缸右腔－阀7左位－单向阀6－阀11－液压缸左腔。 （4）快退 控制油路：泵2－电磁换向阀A右位－单向阀D－液控换向阀B右位－阀B右位进入工作位置 进油路：泵2－阀3－阀7右位－液压缸右腔； 回油路：缸左腔－阀10－阀7右位－油箱。 二、如图所示为某一组合机床液压传动系统原理图。试分析其工作原理，根据其动作循环图列出电磁铁工作表，并指出此系统由哪些基本回路组成，有何特点。 三、分析图中所示液压系统，系统的快进、一工进、二工进、快退的进、回油路路线。（1）快进 进油路：泵1→单向阀→换向阀2左位→换向阀6左位→缸左腔 回油路：缸右腔→换向阀2左位→单向阀→换向阀6左 位→缸左腔 （2）一工进 进油路：泵1→单向阀→换向阀2左位→调速阀5→二 位换向阀左位→缸左腔 回油路：缸右腔→换向阀2左位→顺序阀3→背压阀4→ 油箱 （3）二工进 进油路：泵1→单向阀→换向阀2左位→调速阀5→调速阀→缸左腔 回油路：缸右腔→换向阀2左位→顺序阀3→背压阀4→油箱 （4）快退
工程机械液压系统的基本构成及元件介绍 工程机械的液压系统，是工程机械很重要的一个组成部分。它不仅关系到设备动臂和铲斗等的使用，还关系到设备的转向等问题。对工程机械的液压系统的构成有一个初步的了解，能够让工程机械的使用者更好的使用设备，减少故障和事故发生的可能性。今天，小编将带您初步地了解工程机械的液压系统的基本构成和元件情况，希望这篇文章会对您有所帮助。 所谓的液压系统就是使用有连续流动性的油液（即所谓液压油），通过液压泵把驱动液压泵的电动机或发动机的机械能转换成油液的压力能，经过各种控制阀（压力控制阀、流量控制阀、方向控制阀等），送到作为执行器的液压缸或液压马达中，再转换成机械动力去驱动负载。 一、工程机械液压系统各组成部分及功能： 1原动机（电动机、发动机）：向液压系统提供机械能 2液压泵（齿轮泵、叶片泵、柱塞泵）：把原动机所提供的机械能转变成油液的压力能，输出高压油液 3执行器（液压缸、液压马达、摆动马达）：把油液的压力能转变成机械能去驱动负载作功，实现往复直线运动、连续转动或摆动 4控制阀（压力控制阀、流量控制阀、方向控制阀）：控制从液压泵到执行器的油液的压力、流量和流动方向，从而控制执行器的力、速度和方向 5油箱：盛放液压油，向液压泵供应液压油，回收来自执行器的完成了能量传递任务之后的低压油液 6管路：输送油液 7过滤器：滤除油液中的杂质，保持系统正常工作所需的油液清洁度 8密封：在固定连接或运动连接处防止油液泄漏，以保证工作压力的建立 9蓄能器：储存高压油液，并在需要时释放之 10热交换器（散热器）：控制油液温度 11液压油：是传递能量的工作介质，也起润滑和冷却作用一个系统中不一定包含以上所有的组成部分,但是液压泵、执行器、控制阀、液压油是必须有的。 二、液压系统的分类： 1、开式系统和闭式系统： 按照液压回路的基本构成可以把液压系统划分为开式系统和闭式系统。 开式系统： 泵所输出的压力油在完成做功任务后从执行驶器返回油箱。应用普遍，但油箱要足够的大。有油缸的系统肯定是开式系统
在单泵液压系统中，为获得几种不同的调定压力时，可用调压回路。 3．增乐回路(图3，4) 其作用是使系统的局部汕路或某个执行元件获得比液压泵工作压力高得多的压力，或用于气—液传动，利用压缩空气(压力—般为0．6～0．8HPa)来获得高压。凡具有负载人、行程小和作业时间短等丁作特点的执行机构均可采用增压回路。 4．卸荷回路 回路中液压泵以最小输山功率运转，液压泵输出的油液以最低压力流回油箱，或以最小流量(补偿系统泄漏所需之流量)输出压力油。其作用是减少动力，降低系统发热。 常见的卸荷回路有以／几种方式： 1)图3，5为采用ld型(或U、K型)滑阀机能来实现液压泵卸荷的回路。 2)图3．6是用溢流阀卸荷的回路。 3)图3．7为复合泵卸荷的回路。当工作负载小时，泵2输山的油经单向阀与泵1合流，实现轻载快速运动。当工作负载增大，系统压力超过卸荷阀4调定压力时，卸荷阀4打开，使泵2卸荷，液压泵1单独向系统供油，实现重载慢速运动。 第114页
4)图3．8是采用限压式变量泵的卸荷回路。该泵可按实际工况需要，调定最大供油压力，而执行机构运行速度缓慢，所需流量极小，因此泵虽然在高乐下工作，但由于压力反馈作用，输山流量极小，故基本上是处于卸荷状态。 3．1．2速度控制回路 工程机械一般都要求调速，而液压系统能在原动机转速不变的情况下，方便地实现大范围的无级调速。 调速方法可分为三大类：节流调速、容积调速、容积节流调速。前两种在工程机械上应用较多。 1．节流调速
按节流元件安装位置的不同，节流调速回路可分为三种：进油路节流调速、回油路节 第4章工程机械液压传动系统设计与实践 4．1 液压传动系统的设计 对一台工程机械设备的传动方式，究竞选用机械传动、电力传动还是液压传动，要根据工程机械设备工作要求经过充分的分析、比较来确定。有时‘种传动方式不能满足设备的工作要求或者机构兄得过于复杂，则叫·将两种传动方式结合起来使用。当决定采用液压传动的方式之后，液压系统的设计任务才被确定下来。这时必须明确： 1)设备总体布置及工艺要求，液压执行元件的位置及空间尺寸的限制。 2)设备的工作循环，液压执行元件的运动方式(移动、转动或摆动)及其工作范围。 3)液压执行元件的运动速度及其变化范围。 4)液压执行元件的负载及变化范围。 5)各液压执行元件动作之间的顺序、转换和互锁要求。 6)丁作性能如工作平稳性、可靠性、转换精度、停留时间等方面的要求。 对于液压系统小工作循环较复杂的单个液压执行元件或相互动作关系复杂的多个液压执行元件来说，应绘出其完整的动作周期表，以使设汁要求一目了然，便于进行工作。 液压系统设计是工程机械设备设计的一部分，它与设备设计是紧密联系的，必须同进行。一般把设计步骤归结为如下儿点： 1)明确液压系统的设计要求； 2)初步确定液压系统的性能和参数； 3)拟定液压系统方案图： 4)计算和选择液压元件； 5)估算液压系统性能： 6)绘制液压传动装置系统图： 7)设计液压传动装置。 4．1．1 工况分析 工况分析指分析下程机械设备工作过程的具体情况，其内容包括对负载、速度和功率变化规律的分析或这些参数最大值的确定。工况分析的关键是分析负载性质和编制负载图。 作往复直线运动的工程液压缸的负载由6部分组成，它们是工作阻力、摩擦阻力、惯性阻力、重力、密封阻力和背压阻力，前4项为外负载，后2项为内负载。 1．丁作阻力斤 工作阻力是指沿液压缸方向上的力。此阻力可正可负：凡作用方向与液压缸(或活塞)运动方向相反者为正，相同者为负。工作阻力有基本上恒定不变的、有周期性变化的，需根据具体情况分析决定。…占是液压缸负载中最主要的部分。 2．摩擦阻力f 摩擦阻力是指工程机械设备工作时工作台导轨处的摩擦力或被液压缸拖动部件与静止 第131页
液压传动系统的故障分析 针对液压传动系统故障隐形难以查找的问题，以液压泵气穴故障分析为例，以液压传动知识为基 础，进行了故障的逻辑分析。 液压传动具有能容量大、反应快、易控制、输出力(或力矩)大等诸多优点，在现代机械设备(尤其是大型特大型设备)中广泛采用。液压系统属封闭的管路循环系统，液压系统故障隐形难以查找是液压传动的主要缺点之一。设备的液压系统一旦出现故障应尽快确定故障原因并排除，以减小因设备停车而造成的经济损失。工程技术人员需凭借自身的专业技术功底、液压传动基础知识、液压元件原理构造及基本回路知识进行故障分析。 1故障划分 故障划分如图1所示。 此主题相关图片如下： 2查找步骤 查找故障的步骤见图2所示。 此主题相关图片如下： 3故障归类 (1) 压力异常：一般系统管路设计时预留很多压力测点，使用压力表测出读数，与正常值比较 分析即可确定引起压力异常的液压元件。 (2) 速度异常：逐一调节节流阀、调速阀及变量泵变量机构，对应测试执行元件的速度范围值， 与设计值比较分析即可确定。 (3) 动作异常：切换每个换向阀，观察相关执行元件的动作状态是否正常，即可找出异常换向 阀，再检查动作顺序和行程控制，找出异常处。 (4) 其它：出现异常振动、噪音、漏油、发热等，不要忙于关机，应该一摸二看三观察，确定 异常部位并分析处理。 综合应用所学的知识，从理论上可对液压回路和液压元件的任何故障进行分析。受篇幅限制， 仅举一例予以说明。 故障名称：液压泵气穴；故障现象：振动、噪音、气蚀；主要原因：泵吸油口压力低于气体 分离压，或吸入空气。 推理分析：利用能量方程和流量连续性方程对液压泵的吸油过程进行了分析，可推导出泵的 吸油口压力为： 此主题相关图片如下： 。式中：pa为油箱液面压力，ρ为液体密度，g为重力加速度，α为动量修正系数，v为液流速度，Δpω为总压力损失，H为泵吸油高度。总压力损失 此主题相关图片如下： 。其中：Δp为滤油器压力损失，Δpλ沿程压力损失，Δpλ＝λ1v2／2gd，Δpζ为局部压力损 失，Δpζ＝ζv2／2g。 经推导分析得能引起p下降的变量
工程机械液压传动系统的研究论文 2019-11-05 一、液压传动系统常见故障的特点 1.1故障位置比较隐蔽，不易察觉 相比于一般的工程性机械，液压传统系统的故障往往发生在机器内部。其 工作介质由于密闭封装在机器内部，受检测条件和工具限制，在现场很难直接 检测出故障。 1.2故障交错出现，联系紧密 液压系统故障的原因和与症状间可能存在多个关联的情况。一种故障原因 可能会产生多种故障，这种情况下故障原因的分析和查明会比较困难，需要考 虑的因素比较全面，应综合考虑各影响因素以及各个因素造成故障的主次轻重。一个故障可能也有多种原因，比如，液压传动系统执行速度比较慢，有可能是 由于工程机械重载或过载运行，执行元件由于使用时间长而造成的性能下降， 也有可能是调压系统、调速系统的故障所致。 1.3外界干扰源多，故障具有随机性 供电电压由于电网电压波动而不稳定，工作场所环境温度的骤变，机器负 载的变化等，都有可能使液压传动系统发生随机性故障。 二、液压传动系统故障诊断与排除 2.1液压传动系统故障诊断的主要工作内容 1）应根据施工现场状况，初步判断是什么性质的故障（压力、速率等），另外还需要判断故障的`严重程度以及是否会影响到正常施工等； 2）在作出初步判断，大致弄清楚故障的性质、严重程度及对施工的影响后，应确定停工对机器进行检查。检查的过程重点查明失效部件及故障发生的位置； 3）在对故障性质、故障元件、故障位置、严重程度作出初步判断后，应在此基础上寻找造成故障的初始原因。这里主要是分析故障的外部原因，如外界 污染、环境因素等随机性因素； 4）抛开随机性因素，更进一步的分析故障产生的内部原因，综合考虑造成故障的可能因素以及这些因素之间的联系； 5）在液压传动系统各部件的现有性能状况的基础上，预测故障的发展方向；
第八章典型液压系统 近年来，液压传动技术已经广泛应用于很多工程技术领域，由于液压系统所服务的主机的工作循环、动作特点等各不相同，相应的各液压系统的组成、作用和特点也不尽相同。以下通过对几个典型液压系统的分析，进一步熟悉各液压元件在系统中的作用和各种基本回路的组成，并掌握分析液压系统的方法和步骤。 阅读一个较为复杂的液压系统图，大致可按以下步骤进行： (1)了解设备的工艺对液压系统的动作要求； (2)初步游览整个系统，了解系统中包含有哪些元件，并以各个执行元件为中心，将 系统分解为若干子系统。 (3)对每一子系统进行分析，搞清楚其中含有哪些基本回路，然后根据执行元件的动 作要求，参照动作循环表读懂这一子系统。 (4)根据液压设备中各执行元件间互锁、同步、防干涉等要求，分析各子系统之间的 联系。 (5)在全面读懂系统的基础上，归纳总结整个系统有哪些特点，以加深对系统的理解。 第一节组合机床液压系统 一、组合机床液压系统 组合机床液压系统主要由通用滑台和辅助部分（如定位、夹紧）组成。动力滑台本身不带传动装置，可根据加工需要安装不同用途的主轴箱，以完成钻、扩、铰、镗、刮端面、铣削及攻丝等工序。 图8—1液压系统工作原理 所示为带有液压夹紧的他驱式动力滑台的液压系统原理图，这个系统采用限
压式变量泵供油，并配有二位二通电磁阀卸荷，变量泵与进油路的调速阀组成容积节流调速回路，用电液换向阀控制液压系统的主油路换向，用行程阀实现快进和工进的速度换接。它可实现多种工作循环，下面以定位夹紧→快进→工进→二工进→死挡铁停留→快退→原位停止松开工件的自动工作循环为例，说明液压系统的工作原理。 1. 夹紧工件夹紧油路一般所需压力要求小于主油路，故在夹紧油路上装有减压阀6，以减低夹紧缸的压力。 按下启动按钮，泵启动并使电磁铁4DT通电，夹紧缸24松开以便安装并定位工件。当工件定好位以后，发出讯号使电磁铁4DT断电，夹紧缸活塞夹紧工作。其油路：泵1→单向阀5→减压阀6→单向阀7→换向阀11→左位夹紧缸上腔，夹紧缸下腔的回油→换向阀11左位回油箱。于是夹紧缸活塞下移夹紧工件。单向阀7用以保压。 2.进给缸快进前进当工件夹紧后，油压升高压力继电器14发出讯号使1DT通电，电磁换向阀13和液动换向阀9均处于左位。其油路为： 进油路：泵1→单向阀5→液动阀9→左位行程阀23右位→进给缸25左腔 回油路：进给缸25右腔→液动阀9左位→单向阀10→行程阀23右位→进给缸25左腔。 于是形成差动连接，液压缸25快速前进。因快速前进时负载小，压力低，故顺序阀4打不开（其调节压力应大于快进压力），变量泵以调节好的最大流量向系统供油。 3.一工进当滑台快进到达预定位置（即刀具趋近工件位置），挡铁压下行程阀23，于是调速阀12接入油路，压力油必须经调速阀12才能进入进给缸左腔，负载增大，泵的压力升高，打开液控顺序阀4，单向阀10被高压油封死，此时油路为： 进油路：泵1→单向阀5→换向阀9左位→调速阀12→换向阀20右位→进给缸25左腔 回油路：进给缸25右腔→换向阀9左位→顺序阀4→背压阀3→油箱。 一工进的速度由调速阀12调节。由于此压力升高到大于限压式变量泵的限定，泵的流量便自动减小到与调速阀的节流量相适应。 压力p B 4.二工进当第一工进到位时，滑台上的另一挡铁压下行程开关，使电磁铁3DT 通电，于是阀20左位接入油路，由泵来的压力油须经调速阀12和19才能进入25的左腔。其他各阀的状态和油路与一工进相同。二工进速度由调速阀19来调节，但阀19的调节流量必须小于阀12的调节流量，否则调速阀19将不起作用。 5.死挡铁停留当被加工工件为不通孔且轴向尺寸要求严格，或需刮端面等情况时，则要求实现死挡铁停留。当滑台二工进到位碰上预先调好的死挡铁，活塞不能再前进，停留在死挡铁处，停留时间用压力继电器21和时间继电器（装在电路上）来调节和控制。 6.快速退回滑台在死挡铁上停留后，泵的供油压力进一步升高，当压力升高到压力继电器21的预调动作压力时（这时压力继电器入口压力等于泵的出口压力，其压力增值主要决定于调速阀19的压差），压力继电器21发出信号，使1DT断电，2DT通电，换向阀13和9均处于右位。这时油路为： 进油路：泵1→单向阀5→换向阀9右位→进给缸25右腔。 回油路：进给缸25左腔→单向阀22→换向阀9右位→单向阀8→油箱。 于是液压缸25便快速左退。由于快速时负载压力小（小于泵的限定压力p ）, B
第8章液压传动系统 学习要点:液压传动在机械制造、工程机械、冶金机械、石化机械、航空、船舶等各个行业部门均有广泛的应用，根据主机不同的工况要求，液压系统有着不同的组成形式，形成了繁多的种类。本章有选择地介绍四种典型的液压系统，通过对这些液压系统的分析，可以加深对基本回路的认识，了解液压系统组成的规律，为今后分析其他液压系统和设计新的液压系统打下基础。 液压传动广泛应用在机械制造、冶金、轻工、起重运输、工程机械、船舶、航空等各个领域。根据液压主机的工作特点、工作环境、动作循环以及工作要求，其液压传动系统的组成、作用和特点不尽相同。液压系统是根据液压设备的工作要求，选用适当的基本回路构成的，它一般用液压系统图来表示。在液压系统图中，各个液压元件及它们之间的连接与控制方式，均按标准图形符号(或半结构式符号）画出。 分析液压系统，首先必须对系统的工况进行分析，看系统是如何满足工况的要求的;其次，再分析系统的特点。分析液压系统一般可以按照以下步骤进行。 (1) 了解液压设备的功用。重点是液压传动装置实现了哪些运动；具体工艺对于液压传动系统的要求等。 ⑵分清主次。首先分析各个主运动所需的主油路和控制油路，然后分析润滑油路一类的辅助油路。 ⑶分析系统中各液压元件的作用。搞清系统由哪些基本回路组成，并对重点问题进行分析。 (4)归纳总结整个液压系统的优缺点。 8.1 液压传动系统的形式 液压系统应用领域不同，其特点也不同。在航空、国防领域，可靠性是系统所追求的；在大型重载设备行列，节能降耗是设计系统必须考虑的。液压传动系统按其应用行业可分为航空液压系统、工程机械液压系统、冶金液压系统、机床液压系统等;按系统特点可以分为以压力控制为主的液压系统、以速度变换为主的液压系统、以换向精度为主的液压系统；按系统的功率可分为大功率液压系统、中功率液压系统、小功率液压系统；按系统压力等级可分为超高压液压系统、高压液压系统、中高压液压系统、中压液压系统、低压液压系统；按油液的循环方式不同，有开式系统和闭式系统之分；按系统中液压泵的数目，可分为单泵系统、双泵系统和多泵系统。 8.1.1 幵式系统与闭式系统 液压系统按照液流循环方式的不同，可以分为开式系统与闭式系统。 1.开式系统 一般情况下所见的液压系统均为开式系统，如图8-1所示系统就是一个开式系统。液压泵从油箱吸入液压油，经过换向阀送入液压缸（或液压马达）的进油腔，其回油腔的油最终返回油箱，工作油液可以在油箱中进行冷却和沉淀，然后再进行工作循环。开式系统的特点如下： (1)液压油在系统中循环使用时，油箱是一个重要环节；
工程机械液压传动系统故障分析与排除方法 摘要：随着科学技术的飞速发展，为了满足市场的实际需要，全国各地开始以工程机械为主导，建立相应的项目建设和施工方法，这给现代化的大型工程项目带来了福音。液压传动系统作为工程机械中的核心部位，对整个工程机械的运作起着决定性作用，必须加以重视，只有保证其正常运转，才能获得可观的效益。在工程机械的实际操作过程中，项目工程庞大、往往耗费的时间比较长，液压传动系统基本上都是日夜工作、高负荷运转，这导致液压传动系统会出现各种各样的故障，给项目工程带来了诸多不便。基于此，文章对工程机械液压传动系统故障分析与排除方法进行了深入的探讨。 关键词：工程机械；液压传动系统；故障 引言 在液压技术不断发展和应用中，液压传动系统的应用性能逐渐提高，相比于机械传动、气体传动或是电力传动而言，液压传动方式更具安全性和可靠性，整体故障率较低，延长液压传动系统的运行寿命。在实际运行中，液压传动通过液压油的介质作用，相对运动表面可能会发生泄露问题，液压油粘度会由于温度升高而变化，也会对液压系统使用性能和运行状态产生不小的影响。在这样的环境背景下，探究液压传动系统故障的诊断方法具有非常重要的现实意义。 1液压传动系统的故障特征 1.1多样性 液压传动系统故障的诱因有很多，包括密封圈老化、机械部件磨损严重或是执行构件损坏等，这些都会造成液压传统系统机械运行故障，再加上机电一体化结构的影响，会扩大故障影响范围，机械设备故障引发电子设备故障，形成综合性故障。 1.2复杂性 液压传动系统故障具有多样性特征，这也让液压传动系统故障表现方式多种多样，增加液压传动故障的复杂性，提高故障诊断和排除难度，无法在第一时间判断液压传动系统的故障原因和故障位置，这也让液压传动系统故障评估更加复杂。 1.3隐形性 一般而言，在液压传动系统运行中，运行环境为密闭性环境，通过外观观测法很难快速判断内部结构中的故障位置和发生故障的原因，这就形成液压传动系统故障的隐形性特征，使得检修人员无法短时间内快速进行故障诊断与排除，增加治理难度。 2工程机械液压传动系统故障形成原因 1）液压传动系统运转无力，电压稳定时却明显动力不足，无力承受外界的负载工作，这样系统就会逐渐降低运转速度和回转的动力，使工作效率大幅度降低。造成这种情况的主要原因可能为装置漏气，或者是相关的离心泵出现异常导致无法存储足够量的动力进行传输和运转，此时必须对整个系统进行漏气的检测和泵体排查。2）液压传动系统耗油量过大，但是效率没有明显的提升，反倒有所下降，原因可能为装置内部阀门漏油，大量的油耗都做
第四章典型液压传动系统实例分析 第一节液压系统的型式及其评价 一、液压系统的型式 通常可以把液压系统分成以下几种不同的型式。 1．按油液循环方式的不同分 按油液循环方式的不同，可将液压系统分为开式系统和闭式系统。 （1）开式系统 如图4.1所示，开式系统是指液压泵1从油 箱5吸油，通过换向阀2给液压缸3（或液压马 达）供油以驱动工作机构，液压缸3（或液压马 达）的回油再经换向阀回油箱。在泵出口处装溢 流阀4。这种系统结构较为简单。由于系统工作 完的油液回油箱，因此可以发挥油箱的散热、沉 淀杂质的作用。但因油液常与空气接触，使空气 易于渗入系统，导致工作机构运动的不平稳及其 它不良后果。为了保证工作机构运动的平稳性， 在系统的回油路上可设置背压阀，这将引起附加 的能量损失，使油温升高。 在开式系统中，采用的液压泵为定量泵或单 向变量泵，考虑到泵的自吸能力和避免产生吸空 现象，对自吸能力差的液压泵，通常将其工作转 速限制在额定转速的75％以内，或增设一个辅助 泵进行灌注。工作机构的换向则借助于换向阀。 换向阀换向时，除了产生液压冲击外，运动部件 的惯性能将转变为热能，而使液压油的温度升高。 图4.1 开式系统 但由于开式系统结构简单，因此仍为大多数工程 机械所采用。 （2）闭式系统 如图4.2所示。在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。为了补偿系统中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半
液压传动系统5种常见故障 液压传动系统应用广泛，适应能力强，且具有运行费用投入少、控制性能强的特点。 但是，在实际运行的过程中，受多方面因素影响，经常会出现一些故障，严重影响系统的整体运行效率。 本文主要介绍液压传动系统的工作原理，总结一些常见系统故障和相应的处理对策，以期更好地发挥液压传动系统的性能，延长使用寿命。 液压传动系统工作原理简介 工作介质、辅助元件、控制及执行元件、动力元件共同构成了液压传动系统，涉及到多种阀门、液压马达及油泵等设备。 液压传动系统在实际运行过程中，主要依靠液压泵的作用来运转。借助原动机的功能，使机械能向液体压力能的方向转变，并对能量进行高效传递。 在系统内部管道、控制阀门的传递作用下，利用马达、液压缸等元器件，完成液体压力能向机械能的转变，带动系统的回转或往复性直线运作。 在执行系统控制工作、对能量进行传递时，需要液压传动系统中液体介质来发挥作用，而系统特有的传动途径可确保其具有很强的功能性。 从整体的角度来看，液压传动系统具有多种优势，主要体现在： ?拥有很好的过载保护功能，无极调速性能较强； ?系统占用的空间不大，自重较轻，同电动机重量相比，液压马达要轻15%左右，因此不存在明显的惯性作用，尤其在紧急停车、过载状况下，所承受的冲击力相对较小； ?液压传动系统的主要工作介质是油液，所以内部元件工作时很少发生相互磨损，具有一定的润滑效果，为系统长期的可靠运行提供了保障，同时还可以随时调整直线往复运动、工作机构旋转两种工作状态； ?系统能够进行简便操控，加上通用及标准化液压元件的支持，可方便进行应用及改造，能够灵活对液压马达、液压泵进行连接。
工程机械液压系统论文 范文一：现代工程机械液压控制技术应用 液压系统具有体积小、功率密度大、易于安装、可控性好等诸多优点，可实现无极调速、快速响应等功能。但液压系统由于本身的复杂性，也存在着运行可靠性较低的缺点。 因此，加强液压系统的诊断和维护研究，对于确保液压系统的稳定运行具有重要意义。 一、液压技术的内容 液压技术的主要内容如下：①先导控制技术，即用较小的力度去操作操纵手杆，由操 纵手杆生成相应的控制信号，藉此对较大功率的主阀芯进行控制;②通过负载传感技术， 克服工程机械荷载变化大及多路阀复合操作彼此干扰的问题;③将计算机控制技术在工程 机械领域进行应用，为智能化控制系统的实现提供硬件保障;④将伺服技术、比例技术用 于工程机械精密控制，从而实现操作上的方便和控制上的高精度;⑤运用液压泵控制技术，提升发动机的控制及利用效率。 二、现代工程机械液压控制技术的应用 1.定量泵设计 在以往的工程机械系统设计中，或是小型工程机械的设计中，一般选择定量泵设计。 该设计方法的基本原则如下：系统的最大工作流量和最小工作压力之积换算为系统的最大 输出功率后不得大于发动机净功率。但该设计方法在通常工况下的功率利用系数不高，且 不利于较强控制功能的实现，故性能较差，仅在小型汽车起重机、随车起重运输车等设备 中使用。 2.单泵恒功率控制 单泵控制技术是借助变量控制系统来达到控制变量泵排量的目的，而更早的恒功率控 制是借助对变量系统中两根弹簧弹力的区别设定来达到控制变量泵输出流量的目的，其运 行曲线为一条折线。当系统压力增至第一根弹簧的预设压力时，变量泵排量趋于降低，当 压力达到第二根弹簧的预设压力后，变量泵变量曲线的斜度产生变化。藉由上述控制，让 变量曲线上P与Q之积的离散值向常数C靠拢。经过这一控制过程，一方面大幅增加了发 动机功率的利用系数，另一方面可防止因超载而导致的发动机熄火。 3.双泵恒功率控制 双泵恒功率控制主要有两种组合形式。一是分功率控制技术，即依照各泵所控制执行 机构的真实功率需求，将机器功率以特定比例分给各泵。采用分功率控制技术时，各泵都 有单独的变量调控机构，从而使相应的执行机构运行在计划的工作曲线上。分功率控制技 术的最大缺陷是无法最大化发挥发动机功率，当其中一泵因各种原因而应该退出工作时， 其功率无法被另外一泵所使用，使发动机处于“大马拉小车”的工作状态，因此不宜用于
液压元件 1．液压泵 将电动机(或其它原动机)输出的机械能转换为液体压力能的能量转换装置,在液压系统中液压泵是动力源,是液压系统的重要组成部分。液压泵主要有齿轮泵、叶片泵、和柱塞泵三大类。 2．液压缸 将液体的压力能变为机械能的能量转换元件。液压缸一般用于实现直线往复运动及摆动运动等。按结构特点不同，液压缸分为活塞式、柱塞式和摆动式三大类。 （1）活塞式液压缸 a. 单出杆液压缸 如图所示，单出杆缸的特点是仅在液压缸的一端有活塞杆，于是缸两腔的有效面积大小不等，无杆腔的面积比有杆腔的面积大，因此，当压力油以相同的压力和流量分别进入两腔时，活塞两个方向的推力和运动速度都不相等。 图5.1.1 单出杆液压缸 图 5.1.2 双出杆液压缸 b. 双出杆液压缸 双出杆缸的特点是在液压缸的两端都有活塞杆，于是缸两腔的有效面积大小相等，因此，当压力油以相同的压力和流量分别进入两腔时，活塞两个方向的推力和运动速度都相等。 （2） 柱塞式液压缸 如图所示，柱塞缸的特点是液压油从左端进入液压缸，推动柱塞向右移动，回程靠外力或本身自重回位，为获得双向往复运动，柱塞缸常成对使用。 图5.1.3柱塞式液压缸 3．单向阀 防止液流倒流的元件，按控制方式不同，可分为普通单向阀和液控单向阀。普通单向阀使液体只能向一个方向流动，反向截止；液控单向阀是使液流有控制的单向流动。 图5.1.4单向阀职能符号 图5.1.5普通单向阀 此外，有一种三通式液控单向阀，称为梭阀或选择阀。根据阀芯工作时的形态像只梭子而得名，它可以自动进行油路压力的选择。梭阀的结构如图所示，它有二个压力油入口和一个出口。当右边进口压力大于左边进口压力时，阀芯被两者的压力差推向左边，关闭左端压力油口，从而右端压力油通向出口;反之，左端压
龙源期刊网 https://www.doczj.com/doc/5a3840936.html, 工程机械液压传动系统故障分析与排除方法作者：李明浩赵佳岩 来源：《科学与财富》2019年第31期 摘要：机械液压系统属于设备工作中的控制模块，液压系统直接关系到机械设备的运行稳定性。机械液压系统运行时不可避免的会出现故障，液压系统故障的影响比较明显，会降低液压系统的工作能力。机械设备运行时应及时发现机械设备的故障，维护机械液压系统的运行，更重要的是解决机械液压系统中的故障问题，提高液压系统的运行水平。本文基于工程机械液压传动系统故障分析与排除方法展开论述。 关键词：工程机械;液压传动系统;故障分析与排除方法 0引言 在对液压技术不断完善的未来，技术会有更多的发展方向，使其能得到更为全面的发展。在工程机械中，液压传动系统的重要价值和作用是不容忽视的。我们在实际工作当中一定要加强对液压传动系统的关注力度，做好液压传动系统的检查、维修与保养工作，一旦发现故障或者发现可能会影响到液压传动系统正常运行的因素，必须要及时做出正确的处理。 1.液压系统介绍 工程机械中的系统泵种类和样式都非常多而复杂，而且系统泵的型号也不同，所以在工程施工的时候，一般采用变量泵的方式对速度进行调节。随着科技的进步和现代化施工项目大型化的要求，工程机械发展必然需要实现集成化操作和智能系统控制。工程机械产品的自动化、智能化的实现需要电气元素参与到操作性调试和控制中。本方案是一种工程机械精细化操作的液压系统，用挖掘机工作装置油缸实例进行说明，同时适用于其它液压执行机构控制工作装置的工程机械。本方案通过压差传感器检测工作装置液压执行器两端压力差并输出信号，此信号经过比例调节按钮和控制器转化后，输出以压差传感器信号为最大值的比例信号，比例信号再用于控制电比例减压阀，减压后的压力信号通过三通换向阀引到主阀芯先导端用于控制阀芯油口开口状态。本方案能够自动检测故障现象，并且比例反馈故障参数，根据操作者操作需要，在选择精细化操作模式时加大进回油节流力度以满足动作需要，通过比例调节按钮可以连续调节工作装置的动作状态，以达到最佳的精细操作性能。本方案可以自动检测故障现象信号，并且可实现故障参数比例化输出。当工程机械操作者没有选择精细操作模式时，整机处于正常的工作状态，对工作效率和油耗没有产生任何影响。当出现故障现象时，工程机械操作者可以通过模型调节开关选择精细操作模式。当进入精细操作模式后，操作者可以通过调节比例调节按钮和操作手柄（杆）协调控制工作装置动作。操作者可以根据工程机械整机性能和不同工况需要，可以方便实现在线调节，以找到最佳精细操作状态精细动作要求。
文件编号：RHD-QB-K4842 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 常用工程机械液压系统的维护方法与措施标准 版本
常用工程机械液压系统的维护方法 与措施标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 对机械化施工企业来说，工程机械技术状况的良好与否是企业能否正常生产的直接因素。就液压传动的工程机械而言，液压系统的正常运行是其良好技术状况的一个主要标志。合格的液压油是液压系统可靠运行的保障，正确的维护是液压系统可靠运行的根本。为此，本人根据工作实践，就一般作业环境中工程机械液压系统的维护作一粗略的探讨。 １选择适合的液压油
液压油在液压系统中起着传递压力、润滑、冷却、密封的作用，液压油选择不恰当是液压系统早期故障和耐久性下降的主要原因。应按随机《使用说明书》中规定的牌号选择液压油，特殊情况需要使用代用油时，应力求其性能与原牌号性能相同。不同牌号的液压油不能混合使用，以防液压油产生化学反应、性能发生变化。深褐色、乳白色、有异味的液压油是变质油，不能使用。 2防止固体杂质混入液压系统 清洁的液压油是液压系统的生命。液压系统中有许多精密偶件，有的有阻尼小孔、有的有缝隙等。若固体杂质入侵将造成精密偶件拉伤、发卡、油道堵塞等，危及液压系统的安全运行。一般固体杂质
入侵液压系统的途径有：液压油不洁；加油工具不洁；加油和维修、保养不慎；液压元件脱屑等。可以从以下几个方面防止固体杂质入侵系统： 2.1加油时 液压油必须过滤加注，加油工具应可靠清洁。不能为了提高加油速度而去掉油箱加油口处的过滤器。加油人员应使用干净的手套和工作服，以防固体杂质和纤维杂质掉入油中。 2.2保养时 拆卸液压油箱加油盖、滤清器盖、检测孔、液压油管等部位，造成系统油道暴露时要避开扬尘，
浅谈工程机械液压系统 发表时间：2019-09-10T09:27:07.000Z 来源：《基层建设》2019年第17期作者：储小伟 [导读] 摘要：知识经济时代背景下的工业生产，必须对其中的技术手段进行升级。 身份证号码：32062119901119XXXX 摘要：知识经济时代背景下的工业生产，必须对其中的技术手段进行升级。作为机械化生产中的重要条件，工程机械液压系统必须要保证自身应用中的稳定性与连续性。液压系统的故障源能造成多个故障，而且同样的问题由于程度不同结构不同，与之配合的机械结构也不相同，这样也会造成故障的现象多种多样。所以对液压系统故障进行分析时，最主要的就是具体问题具体分析，只有全面把握液压系统的故障才能够提高液压系统故障检测的质量与水平。 关键词：工程机械；液压系统；故障特点 1引言 工程机械液压系统的故障具有一定的隐蔽性，如果仅仅依靠密闭管道内部，并且具有一定压力的油液进行传输，那么在表面就无法对系统的元件内部结构以及工作状况进行直接观察，所以导致故障的判断受到影响。液压装置自身的损坏与失效会发生在系统的内部，不容易被拆装，如果现场缺乏有效监测手段则无法对工程机械液压系统的故障进行全面的判断造成液压系统故障，分析非常困难。再次，引起故障的原因具有多样性的特点，通常情况下由于大多数液压系统的故障与原因会存在交叠的问题，一个故障可能因为多种原因而引起，这些原因也会经常共同出现，并且互相影响。本文从工程机械液压系统故障诊断的方法入手，对设备的维护措施展开分析，通过系统设定、环境管理、材料控制、操作优化这四个方面的内容，完成使用条件的改良。 2液压系统故障诊断方案 2.1对换式诊断法 当设备维修直接在现场进行，并存在诊断设备与仪器使用不便的问题，就可尝试采用对换式诊断法进行故障分析。在该技术条件中，首先要拆除待诊断元件，然后使用型号相同的元件进行替换，如果设备恢复使用，则说明被替换的元件存在故障。应用对换法进行诊断，虽在元件的拆卸上有一定的技术难度，但是由于大多数设备元件的体积都相对较小且便于拆装。所以，换式诊断具有较为突出的现场应用价值。注意，使用对换式诊断法，需保证技术人员拥有大量经验与扎实的知识，以此防止盲目拆卸对设备元件的耗损。 2.2常规检测方法 常规诊断方法下，需按照标准技术管理的顺序完成控制内容。首先，技术人员应凭借自身的技术经验，或是在专家的技术指导下，截取与故障的相关知识内容。然后，由分类化的方法，形成系统性管理框架，通过对现场情况的分析，使用不同层次的技术内容，分析元件产生故障的程度与范围。例如，在系统语言的输入与输出中，处理系统中存在的技术问题，完成常规检测方法下的系统故障处理。 2.3智能铁谱分析 智能铁谱是针对油液完成的计算内容，通过对润滑油液内，金属磨粒中铁谱、光谱、气相色谱等技术参数的分析。由此确定机械运行中的磨损状态，并分析产生故障的位置与原因。尤其在分离机械摩擦磨粒后，可以根据其尺寸参数、形成定量等数据，完成机械磨损情况的参数统计。 2.4仪表测量诊断 仪表测量法中，对整体系统中的各个仪表设备进行检查。将诸如温度、压力、流量等多个测量点的故障检测，可以简单的分析出设备中存在的故障内容。通常情况下，如液压系统存在问题，就会直接在压力表中显现出来。但如果使用流量检测，就很难精确的定位产生故障的控制点。所以，液压检测也是仪表诊断中的常见应用措施。 2.5模糊逻辑分析 模糊逻辑分析的方法下，将小波分析作为技术核心，通过变换下的小波参数，确定检测信号中存在的奇异点，以此完成故障的诊断。此种方法，常应用在突发性事件的诊断过程中。在技术优化上，可以通过噪声与尺度的反比例关系，实现随机去噪的效果，并将ANN信息进行输入，可强化诊断效果，提高方法合理性。 3工程液压系统的维护措施 （1）定期进行保养。由于大多数的工程机械液压系统都安装有智能监控设备，可以及时对液压系统的故障进行判断，但是也只能够起到警示的作用，如果不能够定期进行保养，也很容易造成设备故障，为此最主要的就是通过定期检测与智能设备监测进行有机结合。通过定期对滤清器滤网进行判断，如果滤网中金属粉末过多，则说明油泵可能出现磨损等问题。要对工程液压系统累计运行500h之后进行滤芯替换。还要对液压油箱滤清器进行彻底的清理，并且及时更换液压油。通过安排专业的检测人员对液压系统进行检测，并且结合适当的情况进行调整与维护。 （2）避免杂质、空气和水进入到液压系统内部。由于液压油对液压系统的运行效率具有非常明显的影响，而且大多数的液压系统精密元件构成非常多，一旦有固体杂质进入到液压系统内部必然会导致精密偶件受伤，甚至会导致油道阻塞等情况造成液压系统产生故障，而且液压油中通常含有7%的气体随着压力的升高，空气会从油中分离出来。如果气泡破裂时会导致液压元件产生汽蚀的现象引发噪音。在空气进入到油液之后，会造成气蚀问题加剧，而且液压油的压缩性也会存在不稳定性，导致液压系统的运行效率受到影响。当液压油中的水含量超标时，会导致液压元件产生锈蚀问题，严重的情况下甚至会影响溶液乳化，而导致机械设备出现严重磨损，所以在工程机械液压系统运行的过程中，最主要的就是避免水分进入到油液，加强对于储油罐的油盖密闭。避免油和水分进入到液压系统内部。 （3）液压油的合理。液压油对于工程液压系统至关重要。能够影响液压系统的润滑，而且也能对液压系统的压力传递，密闭和冷却等产生影响，所以一旦液压油选择不恰当，很容易造成工程机械液压系统的耐久性下降，为此最主要的就是根据工程液压系统的实际型号进行判断，按照使用说明书选择恰当的液压油。 （4）应用技术优势，设置专家系统液压系统的维护，必须建立在良好的技术基础上。只有这样，才能准确的分析出诱发故障的异常点位，并将技术条件作为指导内容，对系统进行针对性的维护与管理。在当前的技术条件下，这种方法不仅依赖设备运维人员丰富的经验，同时，也需要专家的技术指导。所以在维护中，建立专家管理系统，就显得十分必要。信息化的技术环境下，为建立专家系统构建了基础的技术条件。通过数字系统的设立，可以准确的为机械液压系统设定专业化技术指导，并利用数字化数据库模块，形成完整的技术空间，
