ZC-型回转反吹扁袋除尘器讲解

一、概述Z C－Ⅱ型回转反吹扁袋除尘器是由机械工业部设计总院设计处第一设计院设计的一种先进的新型净化设备，此项产品同时也列入了我厂研究试制项目，于八二年试制成功，并投入批量生产。

该机为旋转式及过滤的复合式净化设备，具有高效率、低阻力，运行曲线稳定，维修方便等优点，主要适用于采矿、冶炼、建材、化工、耐火材料、机械加工、电力工业等工矿企业的非纤维性粉尘的环境净化，排放浓度远低于国家排放标准，是具有国内八十年代新水平的一种除尘设备。

二、构造及工作原理一、结构：该设备结构由四大部分组成：（附结构图）1、清洁室（即上箱体），其中包括顶盖、顶盖旋转装置、清洁室、换袋入孔、出风口。

2、过滤室（即中箱体），包括上花板、上花板、过滤装置、过滤室、进风口、检修入孔。

3、灰斗（即下箱体），包括灰斗、支座、卸灰装置。

4、再生机构（即清灰装置），包括旋转臂、喷嘴、传动轴、齿轮、电机、反吹风机、反吹风管、减速机。

反吹风旋臂由顶盖上减速机构驱动，高压风机反吹风通过的吹风管与旋臂，由喷嘴直接对准滤袋，执行反吹，达到再生处理的目的。

二、工作原理含尘气流由筒体上部切向进入，粉尘在筒体内进行旋转，粉尘在离心力作用下，较粗颗粒沿筒壁旋转沉降于灰斗，剩余微细粉尘弥散于呈辅射形状的滤袋之间，由过滤装置执行过滤。

粉尘被强行阻留在滤袋外壁，净化空气由清洁室，经风机引至大气，达到除尘目的。

再生处理是由设备运行时间的增加，设备阻力的增高，影响除尘效果，从而需要再生处理，当阻力在U型压力计升高到一定调整值时，可启动减速装置和高压反吹装置，旋臂以不同的速比，不同的转速，充足动量的反吹气流经喷嘴吹入各排滤袋，同时阻挡过滤气流并改变滤袋内压力状况，引起过滤装置的实质性振动，滤袋外部集尘被抖落至灰斗，U型压力计数值反应到正常位置时，可停止减速装置和反吹风机，实现再生处理。

三、技术性能及其选型说明1、入口温度：设备在常温工况下工作，采用“208”工业涤纶绒布时，可耐温达130℃。

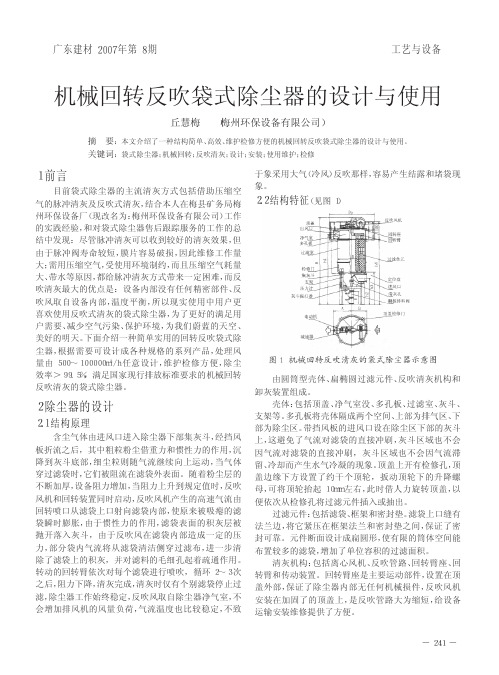

广东建材２００７年第８期１前言目前袋式除尘器的主流清灰方式包括借助压缩空气的脉冲清灰及反吹式清灰，结合本人在梅县矿务局梅州环保设备厂（现改名为：梅州环保设备有限公司）工作的实践经验，和对袋式除尘器售后跟踪服务的工作的总结中发现：尽管脉冲清灰可以收到较好的清灰效果，但由于脉冲阀寿命较短，膜片容易破损，因此维修工作量大；需用压缩空气，受使用环境制约，而且压缩空气耗量大、带水等原因，都给脉冲清灰方式带来一定困难，而反吹清灰最大的优点是：设备内部没有任何精密部件、反吹风取自设备内部，温度平衡，所以现实使用中用户更喜欢使用反吹式清灰的袋式除尘器，为了更好的满足用户需要、减少空气污染、保护环境，为我们蔚蓝的天空、美好的明天。
