类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继电器通电延时（缓吸）线圈KT常闭触头KA断电延时（缓放）线圈KT电流继过电流线圈KA 电工入门识图瞬时闭合的常开触头KT电器欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯)HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L电气图纸制图规范及电气图纸的识读方法 (一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习!本文共分为十九个章节，分三篇.第一篇共计九个章节介绍。
一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

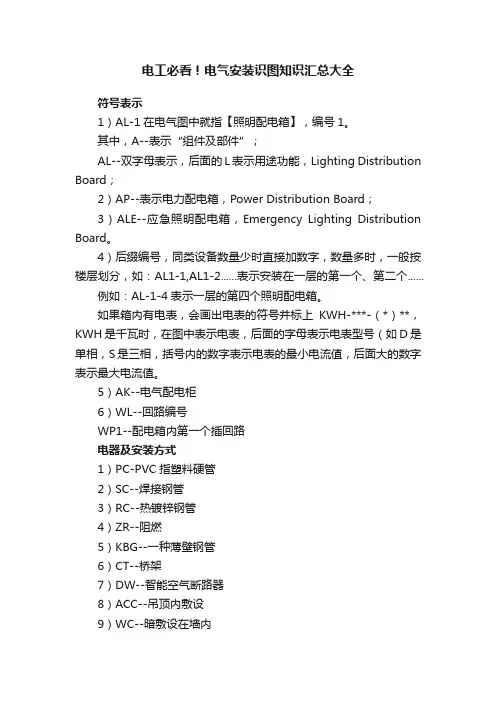

电工必看！电气安装识图知识汇总大全符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
电工识图基本知识企业供电电路图的识图方法主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
1.电力供电一次电路图低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。
为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。
图中所示的各电流互感器在线路中供测量仪表使用。
图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。
配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。
图1 某厂电力系统一次电路图2.低压二次接线电路图图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。
（1）电压测量回路利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。
（2）二次继电保护回路回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。
线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。
电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。
（3）电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。
利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。
电气控制电路图的识图方法在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。
对中、小功率异步电动机、机床进行控制。
因此，在掌握常图2 某厂二次低压配电屏接线原理图用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。
电工基础入门识图以及接线图步骤和方法详细讲解电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图（维修中用得较多）、电气安装接线图（维修中用得较多）、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
（1）、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
（2）、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
（3）、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据（4）、逻辑图：主要用二进制逻辑（与、或、非）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
（5）、功能表图：表示控制系统的作用和状态的一种图。
(6)、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
(7)、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
(8)、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等(9)、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
(10) 、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
