电脑ATX电源电路原理分析与维修教程整理

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V （0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

ATX电源电路原理分析报告与维修教程整理一、ATX电源的原理分析1.电源输入ATX电源的输入电压一般为220V交流电，通过电源插座连接到电网上。

电源输入部分主要包括滤波器和整流器。

滤波器的作用是滤除电源中的干扰噪声，保证电源的稳定性和可靠性；整流器的作用是将交流电转化为直流电。

2.电源输出ATX电源的输出电压有多个，其中最重要的有+3.3V、+5V和+12V。

这些电压为计算机的各个部件提供所需的电能。

在ATX电源中，输出电压是通过应用稳压电路实现的。

稳压电路通过控制电流的流动来保持输出电压的稳定性。

3.保护功能ATX电源在工作中具有多重保护功能，以保证计算机的正常运行并防止电路的过载和故障。

常见的保护功能包括过流保护、过压保护和过载保护等。

当电源工作在不正常的状态下时，这些保护功能会自动启动，以保护电路的安全运行。

4.控制电路下面是一些ATX电源的常见故障及其维修方法的整理。

1.电源无输出如果ATX电源没有输出，首先要检查电源的输入是否正常。

可以使用万用表来测量电源的输入电压，确保其在额定范围内。

如果电源的输入正常，那么问题可能出现在电源的输出部分。

可以使用万用表进行电源输出电压的测量，如果发现输出电压异常，应检查与该电压相关的电路元件是否正常。

2.过热和过载ATX电源在工作过程中可能会出现过热和过载现象。

过热可能是由于电源内部散热不良或工作环境温度过高引起的。

过载可能是由于计算机使用了超过电源额定功率的硬件设备所致。

对于过热和过载问题，应该首先检查电源的散热系统是否正常，并检查计算机硬件是否超负荷运行。

3.电源噪声ATX电源可能会产生噪声，并对计算机的正常运行产生干扰。

这种噪声可能是由于散热器松动、风扇振动或电源内部元件老化引起的。

对于电源噪声问题，可以首先检查风扇和散热器是否安装牢固，并清洁电源内部的灰尘。

如果问题仍然存在，可能需要更换一些故障的电源元件。

维修ATX电源时，应注意以下几点：1.在操作电源之前，先将其断电，并且确保电源的电容已经放电，避免触电事故的发生。

ATX电源电路原理分析和维修教程整理一、ATX电源电路原理分析1.交流输入滤波器（AC Input Filtering）：这个部分的作用是将进入电源的交流电进行滤波，去除噪音，确保电源的稳定性和安全性。

2.整流器（Rectifier）：整流器将交流电转换为直流电。

常见的整流器有桥式整流器，将交流电转换为直流脉动电，然后通过滤波电容进行过滤，得到稳定的直流电。

3.电源开关（Power Switching）：电源开关主要是用于控制电源的开关机状态。

当计算机主机开机或者关机时，电源开关会相应地打开或者关闭电源。

4.反馈电路（Feedback Circuit）：反馈电路主要用于监测电源输出电压，并根据需要调整电源输出电压的稳定性。

当电源输出电压过高或者过低时，反馈电路会向控制电路发送信号，以调整输出电压。

5.控制电路（Control Circuit）：控制电路根据反馈电路的信号，向整流器、开关器件等部分发送控制信号，以实现电源的调整和稳定。

6.保护电路（Protection Circuit）：保护电路主要用于确保电源的安全性，例如过流保护、过压保护、过温保护等。

当电源工作过程中出现异常情况时，保护电路会自动切断电源输出，以保护其他电路的安全。

二、ATX电源电路维修教程1.检查电源开关和电源线：首先检查电源开关是否正常工作，然后检查电源线是否损坏或者接触不良。

如果发现问题，可以更换电源开关或者电源线。

2.检查电源输入：使用万用表检查电源输入端的交流电压。

正常情况下，乘以开方根号2（约为1.41），得到的值应当接近电源标称电压（一般为110V或220V）。

3.检查电源输出：使用万用表检查电源输出端的直流电压。

如果输出电压低于或者高于标称电压，可以调整反馈电路或者控制电路来修复问题。

4.检查整流器和滤波电容：如果电源输出电压有脉动或者噪音，可能是整流器或者滤波电容损坏。

使用万用表检查整流器和滤波电容是否正常工作，如果不正常，可以更换相应的部件。

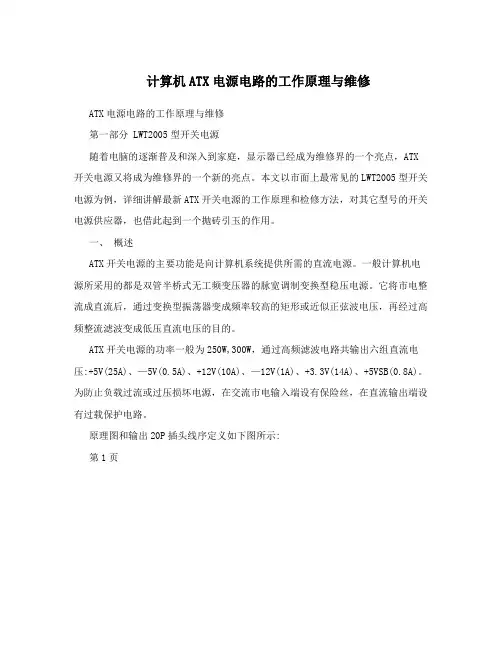

计算机ATX电源电路的工作原理与维修ATX电源电路的工作原理与维修第一部分 LWT2005型开关电源随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX 开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

ATX开关电源的功率一般为250W,300W，通过高频滤波电路共输出六组直流电压:+5V(25A)、—5V(0.5A)、+12V(10A)、—12V(1A)、+3.3V(14A)、+5VSB(0.8A)。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

原理图和输出20P插头线序定义如下图所示:第1页第2页20P插头线序定义二、工作原理ATX开关电源，电路按其组成功能分为:输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图所示(LWT2005型ATX开关电源电路图)。

1、输入整流滤波电路第3页只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V 左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

电脑ATX电源电路故障检修精要一、概述电脑硬件更新换代快，而主机电源更新较慢，十几年的发展，就是由AT结构变化为ATX电源。

它一旦损坏，由于各种原因的影响，用户一般用新的更换，其实，只要我们熟练掌握它的电路结构，工作原理及维修技巧，修复ATX电源很有必要。

二、电路结构三、工作原理1.整流输出的+300V分别通过两个脉冲变压器加到主电源、辅助电源的功率管集电极，辅助电源开始工作，输出（1）+12V供电TL494；（2）+5VSB、PS-ON到20脚排插。

2.TL49412脚得到+12V，开始工作，它的131415输出+5V，但它被④脚死区控制。

当PS-ON 端为低电平时，④脚电压跳变，解除控制，从⑧、11输出推挽波形，推动小功率对管工作，通过变压器耦合，使主电源功率对管工作，由主脉冲变压器另一端后续电路输出各型电压。

3.TL494输出的+5V，供电LM339③脚，它由四个比较器构成，一般两个用来完成启动控制，一个用来形成power-good信号，一个用来空载检测。

四、维修技巧1.TL494注意：12脚Vcc端有的为20V，甚至高达40V。

2.LM339（如图3）②脚通过二极管（IN4148）等控制TL494④脚；⑥脚通过电阻等联接20针排插PS-ON端；还可以分别测各比较器的输入（+，－）和输出端电压值，判断其逻辑功能是否正常。

3.易损部件：（1）保险、电解电容、开关管、整流桥堆；（2）与开关管联接的启动电阻、限流电阻；（3）开关管附近的快恢复二极管、IN4148和稳压管、小功率三极管；（4）TL494、LM339。

4.常见配件型号：（1）主电源的功率对管为E13007、C4242、C4161；（2）辅助电源管为C5027、C3866，有的为N型场效应管；（3）集成块有两片，一片为TL494，有的型号尽管不含494字样，但功能相同，另一片为LM339，有的用LM393（8脚），但周围一定有多个小功率三极管。

ATX 电源的电路原理及常见故障检修详解【电源网】电源是计算机的重要组成部件，它是计算机正常工作的基础。

当今微机绝大多数配置ATX 电源，它是AT 电源发展而来，主变换电路和AT 电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX 主板实现软件开关主机的功能。

ATX 电源除经常发生和AT 电源共有的故障外，还有一些特有的故障。

下面简要介绍ATX 电源的常见故障，仅供参考。

1.ATX 电源的工作原理ATX 电源的主变换电路和AT 电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制(PWM)控制芯片，多数ATX 电源都采用TL494(或其替代芯片)，利用TL494 的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2.如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX 主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那幺，怎样判定是ATX 电源故障还是主板故障呢?ATX 电源和主板之间是通过一个20 脚长方形双排综合插件连接的，如图2 所示，其中14 脚(绿色线)为PS-ON 信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON 信号为高电平时，电源关闭;当主板使PS-ON 信号为低电平时，电源工作，向主板供电。

当ATX 电源不和主板相连时，电源内部提供PS-ON 信号高电平，ATX 电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔。

ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

电脑ATX电源工作原理及检修(附带图纸）ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON 控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、、各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

ATX电源工作原理以及检修详解1.输入电流滤波：电源插头将交流电输入到电源中，经过滤波电容和变压器，将电流进行滤波和降压处理，使电流变得平稳。

2.整流和滤波：经过滤波电容和整流电路，将交流电转换为脉冲直流电，再通过滤波电容进行进一步的平滑处理，减小电流的波动。

3.变压器：通过变压器将电压转换为计算机内部部件需要的电压水平，一般为12V、5V和3.3V。

4.稳压：通过稳压电路控制输出电压的稳定性，确保输出的电压在一定的误差范围内。

5.保护电路：ATX电源还配备了各种保护电路，如过载保护、过电压保护和短路保护等，确保电源和计算机内部部件的安全运行。

1.电源无输出：首先，检查电源插头是否正确插入，确保电源输入正常。

然后，检查供电线路是否正常，包括电源插头和主板插座等。

如果以上都正常，可能是电源内部损坏，需要更换电源。

2.输出电压不稳定：检查输入电压是否过高或过低，过高或过低的输入电压都会导致输出电压不稳定。

如果输入电压正常，可能是电源内部元件损坏，需要修复或更换电源。

3.过载保护：如果电源输出过载，电源会自动关闭以保护内部元件不被损坏。

此时，需要检查计算机负载是否过重，如果过重需要减少负载。

同时，还要检查供电线路是否正常，包括电源插头和主板插座等。

4.过热：电源过热可能会导致电源自动关闭或输出电压不稳定。

首先，检查电源是否有足够的散热空间，如果没有，需要增加散热措施。

其次，检查风扇是否正常运转，如果风扇故障需要更换。

总结：ATX电源是计算机中重要的电源设备，它将交流电转换为适用于计算机内部各个部件的直流电。

了解ATX电源的工作原理和常见故障的检修方法对于维护和修复计算机故障非常重要。

在检修电源时，需要注意操作安全，避免触电和元件损坏等情况的发生。

如果不熟悉电源的维修和检修，请寻求专业技术人员的帮助。

ATX电源工作原理以及检修详解ATX电源作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。

检修ATX开关电源，从+5VSB、PS-ON和PW-OK 信号入手来定位故障区域，是快速检修中行之有效的方法。

那么将分类讨论ATX电源的工作原理及检修方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB 外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON 和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

电脑ATX开关电源工作原理与维修技巧一、原理分析1待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5 (电压基准源)，IC1 (光祸)，Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05AQ06等元件组成。

可见待机电源的构成与部分彩电开关电源(带光祸的)基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2 初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05 整流滤波输出+5VSB (Stand By),由一根紫色导线经ATX插头送到主板上电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转；另一方面，它又像永不熄灭的火种”向主机提供待机电压。

2•主开关电源(1)主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器)组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

⑵脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于双管推挽”工作方式。

电脑AT*开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡局部由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压局部由IC5〔电压基准源〕,IC1〔光祸〕,Q4(PWM)等元件组成；保护和尖峰吸收局部由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与局部彩电开关电源〔带光祸的〕根本一致，详细工作过程也大致一样。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94 )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经AT*插头送到主板上“电源监控部件〞电路，为该电路提供待机电压。

别对待机电源构造简单，在微机系统中却占据着重要地位，一方面它给主控PWM 电路和担任多种信号处理的四比拟器供电，保障AT*开关电源自行运转；另一方面，它又像永不熄灭的“火种〞，向主机提供待机电压。

2.主开关电源(1〕主控PWM型集成电路TL494简介TLA94部由振荡器、“死区〞比拟器、PWM比拟器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比拟(器施密特触发器〕组成的欠压封锁电路等局部组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑AT*开关电源中(13)脚接5V基准电压，使部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽〞工作方式。

计算机ATX电源电路的工作原理与维修ATX电源电路的工作原理与维修第一部分 LWT2005型开关电源随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX 开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

ATX开关电源的功率一般为250W,300W，通过高频滤波电路共输出六组直流电压:+5V(25A)、—5V(0.5A)、+12V(10A)、—12V(1A)、+3.3V(14A)、+5VSB(0.8A)。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

原理图和输出20P插头线序定义如下图所示:第1页第2页20P插头线序定义二、工作原理ATX开关电源，电路按其组成功能分为:输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图所示(LWT2005型ATX开关电源电路图)。

1、输入整流滤波电路第3页只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V 左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

电脑ATX开关电源工作原理与维修技巧电脑ATX开关电源是计算机系统中的重要组件，其主要功能是将交流电转换为适用于计算机硬件的直流电。

它不仅为计算机提供稳定可靠的电源，还具有过载保护和防短路功能，以确保计算机系统的安全运行。

本文将详细介绍ATX开关电源的工作原理和一些常见的维修技巧。

一、ATX开关电源的工作原理1.转换器电路ATX开关电源使用了一种称为“开关电源转换器”的电路结构。

其主要由输入滤波器、整流器、电流限制器、输出滤波器、稳压器和开关元件（通常为MOSFET）等组成。

当电源接通后，交流电经过输入滤波器滤除杂波，然后经过整流器将交流电转换为直流电，并经过电流限制器控制输出电流。

接下来，直流电经过输出滤波器进行滤波处理，然后通过稳压器进行稳压，最后由开关元件来控制电源的开关状态。

2.反馈机制开关电源还采用了一种称为“反馈机制”的控制方式。

在电路中，有一个反馈电路负责检测输出电压的变化并将其反馈到控制电路中。

控制电路通过与反馈信号进行比较来判断输出电压是否符合设定值，并根据判断结果来控制开关电源的开关状态，以达到对输出电压的稳定控制。

3.保护功能ATX开关电源还具有多种保护功能，以确保计算机系统的安全运行。

其中包括短路保护、过载保护、过压保护和欠压保护等。

短路保护可以在输出端短路时自动切断电源，以避免电源损坏。

过载保护可以在电源输出超过额定负载时自动切断电源，以保护电源和计算机硬件。

过压保护可以在输出电压超过设定值时自动切断电源，防止电压过高对硬件造成损害。

欠压保护则可以在输出电压低于设定值时自动切断电源，以避免电压过低导致计算机功能异常。

二、ATX开关电源的维修技巧1.检查电源线路当电脑无法启动或无法正常工作时，首先应检查电源线路是否正常连接。

确保电源线插头牢固连接在电源和电源插座上，并检查电源线是否有损坏。

2.检查输入电压ATX开关电源一般支持输入电压范围为100V-240V，但在实际使用中，输入电压可能有波动。

ATX电源电路原理分析及维修教程ATX电源是电脑主机中非常重要的一个组成部分，它主要负责将交流电转换为直流电，供给计算机各个硬件设备所需的电能。

在使用过程中，由于各种原因，ATX电源可能会出现故障，所以了解ATX电源的原理和维修方法非常重要。

首先，让我们来分析ATX电源的工作原理。

ATX电源主要包含以下几个部分：1.输入电路：输入电路接收交流电，负责将交流电转换为直流电，并将电压稳定在所需的数值范围内。

输入电路还包括过载保护电路，以防止电流过大造成损坏。

2.电源控制电路：电源控制电路负责监控电源的工作状态，并根据需要控制输出电压和电流的稳定性。

该电路还包括电源开关，以便打开或关闭电源。

3.输出电路：输出电路将稳定的直流电供给计算机各个硬件设备，如主板、显卡、硬盘等。

输出电路还包括过流保护和短路保护电路，以防止电流过大和短路造成损坏。

在了解了ATX电源的工作原理后，下面是一些常见的ATX电源故障和维修方法：1.电源无法启动：如果电源无法启动，可能是由于电源开关故障造成的。

此时可以通过更换电源开关来解决问题。

2.电源无法提供足够的电力：如果电源无法提供足够的电力，可能是由于输出电路或者输入电路存在故障。

可以通过检查输出电路和输入电路的元件，如电容、电阻等是否正常来确定问题，并进行更换修复。

3.电源发出噪音：电源发出噪音可能是由于风扇故障或者元件松动引起的。

可以通过检查风扇是否正常工作和重新连接元件来解决问题。

4.电源烧毁：电源烧毁可能是由于过载或者短路引起的。

可以通过检查过流保护和短路保护电路是否正常来确定问题，并进行修复。

维修ATX电源时，需要注意以下几点：1.在拆卸和检修电源时，一定要断开电源供电，以免触电或导致其他危险。

2.检查电源元件时，可以使用万用表、电压表和电流表等工具，保证测量的准确性。

3.在更换元件时，应选择符合规格要求的元件，并进行正确的安装和连接。

总结起来，ATX电源是电脑主机中非常重要的一个组成部分，理解其工作原理并掌握维修方法非常重要。

电脑ATX开关电源工作原理与维修技巧一、工作原理ATX电源是电脑中常见的一种开关电源，其主要功能是将交流电转换为直流电提供给电脑使用，同时还能为电脑提供一定的保护功能。

ATX电源的电路主要由输入滤波、PWM控制器、变压器、输出整流滤波等部分组成。

用户将交流电连接到电源的输入端口，电源对该电压进行滤波和整流，然后将动态变化的直流电转换为需要的电压。

处理完这些步骤后，ATX电源通过IDE 和CPU的连接口向电脑提供直流电。

二、维修技巧ATX电源在工作中经常会出现一些故障，比如电源开不了、电源释放的蜂鸣声等。

下面是一些常见的维修技巧：1. 接触不良有时电源无法正常开启的原因是接触松动。

此时，需要检查电源与连接电缆之间的接触情况。

可能需要拆开电源，清除接触处的灰尘、腐蚀物，并确保金属部件间有充分的接触。

2. 故障元件电源的故障元件很少，其中最常见的是变压器和电容。

如果在检查接触不良后没有发现问题，则需要拆开电源检查电容器和变压器是否出现短路或损坏现象。

如果出现了这些问题，需要更换故障元件。

3. 清洁维护ATX电源的内部很容易收集灰尘，这可能会导致散热效果不佳。

因此，需要经常用吸尘器或者零尘布进行清洁维护，以保证电源正常工作。

4. 鉴定电源工作状态当电源发生故障时，需要进行分析诊断。

比如有些电源的状态显示器可以通过颜色变化或灯光来标示电源的状态。

所以需要对电源的指示灯状态进行鉴定，以及排除可能的错误。

三、如何安全地维修电源当维修电源时，需要采取一些安全措施，以防止电源的高电压对用户造成损伤。

下面是一些值得注意的地方：1. 关闭电源在拆解电源之前，需要确保电源已经完全关闭，以避免因为误操作而受伤。

2. 避免静电静电可能会损坏电源中的电路件，因此需要穿戴相应的防静电设备，同时也要保持工作区域的干燥，减少静电产生。

3. 注意高高压电容器当要处理电源中的电容器时，需要特别小心。

在处理时，需要先通过一个电阻将电容器引线连接在同一个地方，然后才能进行操作。

电脑A T电源电路原理分析与维修教程整理 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】ATX电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V 电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
