第七章 汽车操纵稳定性试验

汽车操纵稳定性验之稳态回转实验————————————————————————————————作者：————————————————————————————————日期：汽车操纵稳定性实验之稳态回转实验实验目的：测定汽车对转向盘转角输入达到稳定行驶状态时汽车的稳态横摆响应 学会用前、后侧偏角绝对值之差12()αα-以及转向半径的比0R R 来判别汽车的稳态响应实验仪器：垂直陀螺仪（VG400CD-100）实验车 汽车速度采集器实验条件：1. 实验汽车1.1 实验车是按厂方规定装备齐全的汽车，实验前，应测定车轮定位参数，对转向系、悬架系进行检查，并按规定进行调整、紧固和润滑。

1.2 实验时若用新轮胎，轮胎至少应经过200km 正常行驶磨合；若是旧胎，实验结束时，残留花纹高度应小于1.5mm 。

实验过程中，轮胎充气压力应符合该车技术条件规定，误差不得超过±10kPa 。

2.实验场地2.1 实验场地应为干燥、平坦且清洁的水泥或沥青路面，任意方向的坡度不大于2%2.2 实验时风速应不大于5m s2.3 大气温度在040-℃之间实验方法：1. 在实验场地上，画出半径为15m 的圆周1。

2. 接通仪器连线并开机预热至工作温度2。

3. 实验开始前，汽车以侧向加速度为23m s 的相应车速沿画定的圆周行驶500m 以使轮胎升温。

4. 驾驶员操纵汽车以最低稳定车速沿所画圆周行驶，此时转向盘得转角为sw 0δ；测定车速0u 以及横摆角速度0r ω。

由于车速很低，离心力很小，轮胎侧偏角忽略不计。

保持转向盘转角sw 0δ不变条件下，令汽车缓慢连续而均匀的加速（纵向加速度不得超过20.25m s ），直至汽车的侧向加速度达到26.5m s（或受发动机功率限制而所能达到的最大侧向加速度、或汽车出现不稳状态）为止。

纪录整个过程。

5. 实验按向左转和向右转两个方向进行，每个方向实验三次。

每次实验开始时车身应处于正中位置。

汽车操纵稳定性-稳态回转试验一、试验目的1、了解稳态回转实验方法和数据处理过程。

2、加深理解车辆参数变化对车辆操作稳定性的影响。

二、试验内容1、行驶圆周为15米，试验车绕着圆周旋转，直到车速传感器对准地上标识，锁定方向盘。

2、第一圈以最低稳定速度行驶，记录数据。

3、记录不同车速下的7组数据。

4、改变前轮气压，再测一次。

三、试验对象、仪器、条件四、试验数据胎压：F—0.35Mpa R—0.26Mpa胎压：F —0.2Mpa R —0.26Mpa五、 数据处理1）计算转弯半径比Ri/R0与侧向加速度ay由2i s R π= ；22(/)y i iv s t a R R ==可得Ri 与ay 如下表：由上表可得到两次试验的侧向加速度与转弯半径比的关系曲线，如下：2）计算汽车前后轴侧偏角差值（δ1-δ2）与侧向加速度ay 关系表格，并绘制曲线。

已知轴距L=2800mm ，12036011()2i L R R δδπ-=-则可作前后轴侧偏角差值（δ1-δ2）与侧向加速度ay关系曲线，如下：六、试验比较分析1、转弯半径比比较由两组试验的结果可见，第二次试验，前胎胎压降低后，相同车速下，转弯半径比要大于第一次试验。

这说明胎压减小后，汽车侧偏加重，轮胎侧向刚度降低。

2、侧向加速度ay与转弯半径比Ri/R0的关系比较可得，随着转弯半径的上升，胎压低的那组试验侧向加速度的上升没有第一次试验快。

这就说明，在相同的侧向加速度下，第二组的侧偏角要比第一组大，这是由于胎压低导致轮胎侧向刚度降低导致的。

从两次试验可得随侧向加速度得增大，转弯半径比也随之增大，且二者转弯半径比相差越大。

这说明随着车速上升，胎压小的车侧偏程度上升快。

3、前后侧偏角之差δ1-δ2与侧向加速度ay的关系由图可得，胎压低时，曲线上翘程度大，相同侧向加速度下，第二次试验前后侧偏角之差大于第一次试验，也说明了胎压降低，轮胎侧偏刚度下降且下降快。

汽车操纵稳定性试验解析！汽车的操稳性不仅影响到汽车驾驶的操纵方面，而且也是决定汽车安全行驶的一个主要性能；为了保证安全行驶，汽车的操稳性受到汽车设计者很大的重视，成为现代汽车的重要使用性能之一，如何试验并评价汽车的操稳性显得极其重要。

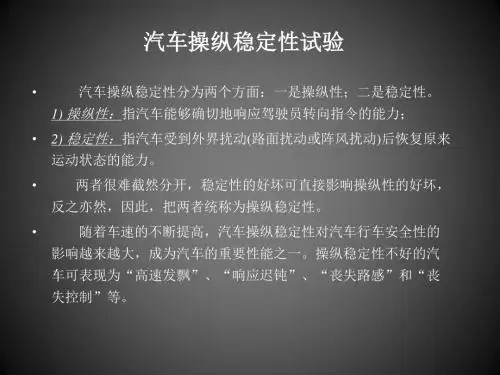

汽车操控稳定性分为两个方面：1、操控性: 指汽车能够确切的响应驾驶员转向指令的能力；2、稳定性:指汽车受到外界扰动（路面扰动或阵风扰动）后恢复原来运动状态的能力。

一、常用试验仪器1、陀螺仪：用于汽车运动状态下测动态参数，如汽车行进方位角，汽车横摆角速度，车身侧倾角及纵倾角等；2、光束水准车轮定位仪：测车轮外倾角，主销内倾角，主销外倾角，车轮前束，车轮最大转角及转角差；3、车辆动态测试仪：测汽车横摆角速度，车身侧倾角及纵倾角，汽车横向加速度与纵向加速度等运动参数；4、力矩及转角仪：测转向盘转角或力矩；5、五轮仪和磁带机等。

二、试验分类三、稳态回转试验01试验步骤1、在试验场上，用明显的颜色画出半径为15m或20m的圆周；2、接通仪器电源，使之加热到正常工作温度；3、试验开始前，汽车应以侧向加速度为3m/s2的相应车速沿画定的圆周行驶500m以使轮胎升温。

4、以最低稳定速度沿所画圆周行驶，待安装于汽车纵向对称面上的车速传感器在半圈内都能对准地面所画的圆周时，固定转向盘不动，停车并开始记录，记下各变量的零线，然后，汽车起步，缓缓连续而均匀地加速（纵向加速度不超过0·25m/s2），直至汽车的侧向加速度达到6·5m/s2为止，记录整个过程。

5、试验按向左转和右转两个方向进行，每个方向试验三次。

每次试验开始时车身应处于正中央。

02评价条件1、中性转向点侧向加速度值An：前后桥侧偏角之差与侧向加速度关系曲线上斜率为零的点的侧向加速度值，越大越好；2、不足转向度：按前后桥侧偏角之差与侧向加速度关系曲线上侧向加速度2m/s2点的平均值计算，越小越好；3、车厢侧倾度K：按车厢侧倾角与侧向加速度关系曲线上侧向加速度2m/s2点的平均斜率计算，越小越好。

汽车操纵稳定性试验解析！汽车的操稳性不仅影响到汽车驾驶的操纵方面，而且也是决定汽车安全行驶的一个主要性能；为了保证安全行驶，汽车的操稳性受到汽车设计者很大的重视，成为现代汽车的重要使用性能之一，如何试验并评价汽车的操稳性显得极其重要。

汽车操控稳定性分为两个方面：1、操控性: 指汽车能够确切的响应驾驶员转向指令的能力；2、稳定性:指汽车受到外界扰动（路面扰动或阵风扰动）后恢复原来运动状态的能力。

一、常用试验仪器1、陀螺仪：用于汽车运动状态下测动态参数，如汽车行进方位角，汽车横摆角速度，车身侧倾角及纵倾角等；2、光束水准车轮定位仪：测车轮外倾角，主销内倾角，主销外倾角，车轮前束，车轮最大转角及转角差；3、车辆动态测试仪：测汽车横摆角速度，车身侧倾角及纵倾角，汽车横向加速度与纵向加速度等运动参数；4、力矩及转角仪：测转向盘转角或力矩；5、五轮仪和磁带机等。

二、试验分类三、稳态回转试验01试验步骤1、在试验场上，用明显的颜色画出半径为15m或20m的圆周；2、接通仪器电源，使之加热到正常工作温度；3、试验开始前，汽车应以侧向加速度为3m/s2的相应车速沿画定的圆周行驶500m以使轮胎升温。

4、以最低稳定速度沿所画圆周行驶，待安装于汽车纵向对称面上的车速传感器在半圈内都能对准地面所画的圆周时，固定转向盘不动，停车并开始记录，记下各变量的零线，然后，汽车起步，缓缓连续而均匀地加速（纵向加速度不超过0·25m/s2），直至汽车的侧向加速度达到6·5m/s2为止，记录整个过程。

5、试验按向左转和右转两个方向进行，每个方向试验三次。

每次试验开始时车身应处于正中央。

02评价条件1、中性转向点侧向加速度值An：前后桥侧偏角之差与侧向加速度关系曲线上斜率为零的点的侧向加速度值，越大越好；2、不足转向度：按前后桥侧偏角之差与侧向加速度关系曲线上侧向加速度2m/s2点的平均值计算，越小越好；3、车厢侧倾度K：按车厢侧倾角与侧向加速度关系曲线上侧向加速度2m/s2点的平均斜率计算，越小越好。

汽车操纵稳定性试验方法
汽车操纵稳定性试验是评价汽车在不同路况和操纵动作下的稳定性表现的重要方法。

其试验方法通常包括以下步骤：
1. 直线行驶稳定性试验：车辆沿着直线道路行驶，测试车辆的稳定性和方向盘的响应能力。

可以通过急刹车、急加速等方式来测试车辆的行驶稳定性。

2. 曲线行驶稳定性试验：车辆在不同曲线路段上进行转向试验，测试车辆的侧倾角、侧向加速度以及转向的稳定性。

3. 紧急转向稳定性试验：车辆在高速行驶中进行急转向试验，测试车辆的操纵响应速度和稳定性。

4. 突变路面稳定性试验：在不同路面条件下，如湿滑路面或不平整路面上进行操纵试验，测试车辆的抓地力和稳定性。

通过以上试验方法，可以评估汽车在操纵过程中的稳定性表现，为汽车制造商和消费者提供有关汽车操纵性能的重要参考信息。

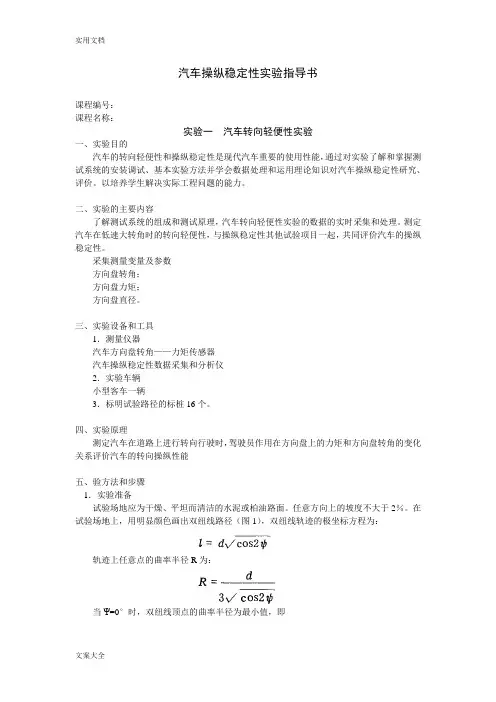

汽车操纵稳定性实验指导书课程编号：课程名称：实验一汽车转向轻便性实验一、实验目的汽车的转向轻便性和操纵稳定性是现代汽车重要的使用性能，通过对实验了解和掌握测试系统的安装调试、基本实验方法并学会数据处理和运用理论知识对汽车操纵稳定性研究、评价。

以培养学生解决实际工程问题的能力。

二、实验的主要内容了解测试系统的组成和测试原理，汽车转向轻便性实验的数据的实时采集和处理。

测定汽车在低速大转角时的转向轻便性，与操纵稳定性其他试验项目一起，共同评价汽车的操纵稳定性。

采集测量变量及参数方向盘转角；方向盘力矩；方向盘直径。

三、实验设备和工具1．测量仪器汽车方向盘转角——力矩传感器汽车操纵稳定性数据采集和分析仪2．实验车辆小型客车一辆3．标明试验路径的标桩16个。

四、实验原理测定汽车在道路上进行转向行驶时，驾驶员作用在方向盘上的力矩和方向盘转角的变化关系评价汽车的转向操纵性能五、验方法和步骤1．实验准备试验场地应为干燥、平坦而清洁的水泥或柏油路面。

任意方向上的坡度不大于2％。

在试验场地上，用明显颜色画出双纽线路径（图1），双纽线轨迹的极坐标方程为：轨迹上任意点的曲率半径R为：当Ψ=0°时，双纽线顶点的曲率半径为最小值，即双纫线的最小曲率半径（m）应按试验汽车的最小转弯半径（m）乘以 1.05倍，并圆整到比此乘积大的一个整数来确定。

并据此画出双纽线，在双纽线最宽处、顶点和中点（即结点）的路径两侧共放置16个标桩（图1）。

标桩与试验路径中心线的距离，按汽车的轴距确：定，当试验汽车轴距大于2.5m时，为车宽一半加50cm，当试验汽车轴距小于或等于2m时，为车宽一半加30cm。

图1 双纽线路径示意图2．试验方法2．1接通仪器电源，使之预热到正常工作温度。

2．2汽车以低速直线滑行，驾驶员松开方向盘，停车后，记录方向盘中间位置及方向盘力矩零线。

2．3驾驶员操纵方向盘使汽车沿双纽线路径行驶。

车速为10土1km／h。

待车速稳定后，开始记录方向盘转角及力矩，并记录（或显示）车速作为监督参数，直到汽车绕双纽线行驶满三周。
