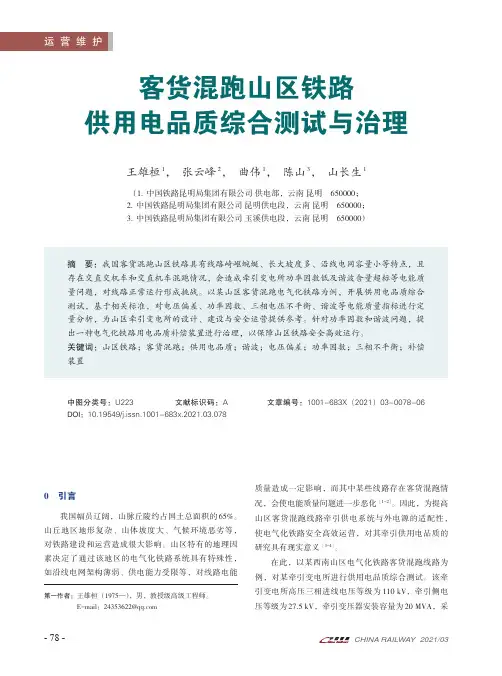

客货混跑山区铁路供用电品质综合测试与治理王雄桓1，张云峰2，曲伟1，陈山3，山长生1（1.中国铁路昆明局集团有限公司供电部，云南昆明650000；2.中国铁路昆明局集团有限公司昆明供电段，云南昆明650000；3.中国铁路昆明局集团有限公司玉溪供电段，云南昆明650000）摘要：我国客货混跑山区铁路具有线路崎岖蜿蜒、长大坡度多、沿线电网容量小等特点，且存在交直交机车和交直机车混跑情况，会造成牵引变电所功率因数低及谐波含量超标等电能质量问题，对线路正常运行形成挑战。
以某山区客货混跑电气化铁路为例，开展供用电品质综合测试，基于相关标准，对电压偏差、功率因数、三相电压不平衡、谐波等电能质量指标进行定量分析，为山区牵引变电所的设计、建设与安全运营提供参考。
针对功率因数和谐波问题，提出一种电气化铁路用电品质补偿装置进行治理，以保障山区铁路安全高效运行。
关键词：山区铁路；客货混跑；供用电品质；谐波；电压偏差；功率因数；三相不平衡；补偿装置中图分类号：U223文献标识码：A文章编号：1001-683X（2021）03-0078-06 DOI：10.19549/j.issn.1001-683x.2021.03.0780引言我国幅员辽阔，山脉丘陵约占国土总面积的65%。
山丘地区地形复杂、山体坡度大、气候环境恶劣等，对铁路建设和运营造成很大影响。
山区特有的地理因素决定了通过该地区的电气化铁路系统具有特殊性，如沿线电网架构薄弱、供电能力受限等，对线路电能质量造成一定影响，而其中某些线路存在客货混跑情况，会使电能质量问题进一步恶化［1-2］。
因此，为提高山区客货混跑线路牵引供电系统与外电源的适配性，使电气化铁路安全高效运营，对其牵引供用电品质的研究具有现实意义［3-4］。
在此，以某西南山区电气化铁路客货混跑线路为例，对某牵引变电所进行供用电品质综合测试。
该牵引变电所高压三相进线电压等级为110kV，牵引侧电压等级为27.5kV，牵引变压器安装容量为20MVA，采第一作者：王雄桓（1975—），男，教授级高级工程师。
