等离子刻蚀工艺-培训教程等离子刻蚀工艺是一种用于光刻工艺的常见技术。
在集成电路制造过程中,等离子刻蚀被广泛应用于半导体器件的精确细节刻蚀,以及薄膜材料的去除和表面处理。
本文将为您介绍等离子刻蚀工艺的基本原理、设备和操作步骤。
等离子刻蚀工艺基本原理:等离子刻蚀是利用稀有气体放电产生的等离子体来刻蚀材料的一种技术。
该过程通过在放电区域内施加强电场和磁场,使气体分子电离产生电子和离子。
在电离的过程中,离子会获得足够的能量以克服材料的结合能,从而实现刻蚀材料的目的。
等离子刻蚀设备:等离子刻蚀设备主要由真空室、气体供应系统、高频功率源、加热装置、控制系统等组成。
真空室用于创建真空环境,并通过降低气压来避免气体碰撞。
气体供应系统用于提供刻蚀所需的气体混合物。
高频功率源产生高频电场,使气体电离。
加热装置用于加热待刻蚀的样品,以改善刻蚀效果。
控制系统负责设定和监测刻蚀过程的参数,如气体流量、功率、压力等。
1.准备工作:将待刻蚀的样品清洗干净,并确保真空室内部没有杂质和积尘。
2.真空抽气:将真空室的气压降低,以便创建理想的真空环境。
3.气体供应:根据刻蚀需要选择合适的气体混合物,并将其引入真空室。
4.加热样品:将待刻蚀的样品放置在加热装置上,并根据刻蚀需求设定合适的温度。
5.施加高频功率:开启高频功率源,并将其输出连接到真空室中的电极。
高频电场将气体电离,产生等离子体。
6.控制刻蚀参数:根据刻蚀需求,调节气体流量、功率以及压力等参数,以实现所需的刻蚀效果。
7.刻蚀过程:打开真空室的闸门,使等离子体进入刻蚀区域,并开始刻蚀样品表面。
在刻蚀过程中,可以根据需要监测刻蚀深度和速率。
8.刻蚀结束:根据刻蚀要求,适时关闭高频功率源,终止刻蚀过程。
然后恢复大气压力,打开真空室,取出刻蚀完毕的样品。
总结:等离子刻蚀工艺是一种重要的微纳加工技术,广泛应用于集成电路制造和其他微纳加工领域。
通过了解等离子刻蚀的基本原理和操作步骤,可以更好地掌握该技术,提高刻蚀效果和工艺稳定性。
等离子体刻蚀工作原理等离子体刻蚀是一种常见的微纳加工技术,广泛应用于集成电路制造、纳米材料制备等领域。
本文将介绍等离子体刻蚀的工作原理,帮助读者更好地了解这一技术。
一、简介等离子体刻蚀是通过将气体激发成等离子体状态,利用高能离子或自由基的化学反应以及物理轰击来去除材料表面的一种技术。
它具有高精度、高速率和高选择性等特点,是制备微结构和纳米结构的重要手段。
二、等离子体刻蚀过程等离子体刻蚀过程主要分为物理刻蚀和化学刻蚀两个阶段。
1. 物理刻蚀:当气体被加热并加高电压或电磁场时,气体中的原子和分子受到激发,形成等离子体。
等离子体中的离子和自由基具有高能量,它们会以高速运动并撞击目标表面。
这种物理轰击会破坏表面原子的结构,使材料从表面脱落。
2. 化学刻蚀:等离子体中的气体离子和自由基还能与目标表面发生化学反应。
例如,在氟化氢等离子体刻蚀工艺中,氟离子会与目标材料表面的金属或氧化物发生反应,形成易溶于气体的化合物。
这种化学反应能够加速材料去除的速度。
三、刻蚀选择性控制在等离子体刻蚀中,选择性控制是非常重要的。
选择性控制指的是在多层结构中只刻蚀特定层或材料,而不会对其他层或材料产生明显影响。
以下几种机制可以实现选择性控制:1. 材料本身的选择性:不同材料在等离子体刻蚀过程中会有不同的反应速率,这是由材料的化学性质和结构特征决定的。
利用材料本身的选择性,我们可以控制特定材料的刻蚀速率,实现选择性刻蚀。
2. 掩膜层:在需要保护的区域上覆盖一层掩膜,掩膜层可以阻挡离子和自由基的轰击,从而实现对底层材料的保护。
掩膜层通常采用高耐腐蚀性和高厚度的材料。
3. 循环刻蚀:在刻蚀过程中,通过循环切换刻蚀和保护气体,可以控制刻蚀速率和选择性。
例如,在两个不同材料的刻蚀中交替使用两种不同刻蚀气体,可以实现对这两种材料的选择性刻蚀。
四、应用领域和发展趋势等离子体刻蚀技术在集成电路制造中起着至关重要的作用。
它被用于去除、修复、改变芯片表面的材料,以实现电子器件的制备和功能优化。
等离子刻蚀原理
等离子刻蚀是一种常用的微纳加工技术,用于在半导体制造中去除杂质、形成纳米结构以及精确地刻蚀表面。
其原理基于等离子体(即带正电荷的高能离子和自由电子)与被刻蚀材料表面发生相互作用。
在等离子刻蚀过程中,首先需要产生等离子体。
这通常是通过将高纯度的气体(如氯气、氟气、苦味气等)引入到封闭的真空室中,并在高能电场和电弧场下对气体进行激发。
这种激发将气体分解成离子和电子,并形成带电的等离子体。
然后,这些带电的等离子体会被加速,并通过电场和磁场的调控,使其定向地撞击到待刻蚀材料表面。
撞击过程中,离子会传递给待刻蚀材料表面一部分能量,并激发该材料表面原子或分子的束缚电子。
这些激发的表面原子或分子可能会离开其原子或分子固定位置,形成反应产物,然后通过扩散和抛射的方式迁移到其他位置。
与此同时,撞击后的原子或分子释放出来的电子也会在等离子体中传递,并参与到一系列的电子和离子反应中。
这些反应将控制刻蚀速度、形状、深度和表面粗糙度等参数。
此外,通过调节激发条件、等离子体密度、控制气体的种类和流量等因素,可以对刻蚀过程进行精确控制,实现不同的刻蚀效果和图形。
总的来说,等离子刻蚀原理是利用带电的等离子体与待刻蚀材料表面相互作用,通过离子和电子的传递和相互反应,实现对
材料表面的精确刻蚀。
这种技术在半导体制造、光学器件制造和微纳加工领域具有广泛的应用。
等离子体刻蚀技术的操作指南与优化要点介绍:等离子体刻蚀技术是一种常用于半导体制造过程中的重要技术,可以高精度地刻蚀材料表面,用于制作微观结构。
本文将为读者提供一份操作指南与优化要点,帮助他们掌握这一技术的使用方法和参数调节。
一、等离子体刻蚀技术的基本原理等离子体刻蚀技术是通过产生等离子体来刻蚀材料表面。
其中,等离子体由电离的气体分子或原子组成,通过加热或电离方式生成。
刻蚀过程中,高能的等离子体与材料表面的原子或分子发生碰撞,使其脱离表面并被抽走,从而实现刻蚀有序结构的目的。
二、操作指南1. 设定刻蚀参数:在进行等离子体刻蚀前,首先需要设定适当的刻蚀参数。
参数包括刻蚀气体的种类和流量、放电功率、刻蚀时间等。
不同材料和要刻蚀的结构形状需要不同的参数设置,因此需根据实际需要进行调整。
2. 样品处理:在刻蚀之前,样品表面需要进行预处理,例如清洗和除去氧化层等。
这样可以增加刻蚀的精度和均匀性。
3. 选择合适的刻蚀气体:刻蚀气体的选择对刻蚀效果有很大影响。
常用的刻蚀气体有氟化氢、氟气、氧气等。
不同气体对不同材料有不同的作用,应根据材料类型和所需刻蚀效果选择合适的刻蚀气体。
4. 控制刻蚀速率:刻蚀速率对于刻蚀的深度和均匀性有重要影响。
可以通过调整刻蚀时间和刻蚀功率来控制刻蚀速率。
需要注意的是,刻蚀速率过高可能导致刻蚀深度不均匀,而过低则可能无法满足刻蚀需求。
5. 监控刻蚀过程:在刻蚀过程中,应定期监控刻蚀深度和均匀性。
可以使用显微镜、扫描电镜等工具进行观察和测量,以调整刻蚀参数和纠正不均匀的情况。
6. 发现问题时的处理方法:在刻蚀过程中可能会出现一些问题,如表面残留物、刻蚀不均匀等。
处理方法可以是更换刻蚀气体、调整刻蚀参数或对样品进行再处理。
三、优化要点1. 材料选择:材料的选择直接影响刻蚀效果和刻蚀速率。
应根据具体需求选择合适的材料,例如对于硅基材料,可以选择氟化氢作为刻蚀气体。
2. 气体流量控制:气体流量对刻蚀效果和材料去除速率有直接影响。
等离子体刻蚀I I并联电阻偏小V 正常曲线V预抽和主抽反1应腔内的气压达到工艺要求以实现低气压,下以步送气即输送CF4气体.在这样的条件下辉光使CF4等离子态,辉光是整个刻蚀过程的关键步骤.主要工艺参数是:辉光功率,反射功率,辉光时间.控制好这三个参数,基本整个刻蚀过程就自动按要求完成.辉光功率过大,时间过长的话,会使硅片被刻蚀过度,等离子体中高能电子会轰击硅原子,造成缺陷,影响电池质量,而影响整个硅片的转换效率.刻蚀功率过小时间过长也不好,会使刻蚀不完全,漏电流增大.因此功率过大,过小,时间过长过短都会影响电池的性能.所以必须找到每台机器功率和辉光时间之间平衡点,使刻蚀完全,又不会对电池造成损伤.目前的设备功率设定在500W,辉光时间设定为820S.这是比较合适的一组选择,经过长期实践证明是可行的.当然,在以后的工作要求下,该参数可能被更改,但是有一条原则是在不损伤硅片的情况下使硅片刻蚀完全. 目前的设备情况有几台机器不是很稳定,有时辉光功率显示值与设定值偏差太大,反射功率也很大,这就需要工艺人员在现场时刻关注着,保证功率在工艺要求的范围内.等离子刻蚀工艺段在操作方面要注意的是装片时尽量将硅片的边缘对齐,因为在等离子体中,电子速度要远大于原子速度,因此在界面处,进入界面的电子要多于原子,这样就会在界面处形成电势,在这个电势的影响下,等离子体活化的CF4不能与硅反应而造成刻蚀不足.凸出来的片子,表面N 型层受到损伤,而凹进去的片子边缘刻蚀不到.另外每次一起刻蚀的片子和玻璃夹具接触的一片要求反放以保护正面的N型层,和夹片玻璃一起用弹簧夹具夹起来.弹簧夹具的松 2 紧也很重要,如果太松,会使硅片脱落,即使不脱落,由于缝隙的存在,硅片的表面会受到损伤.太紧有可能夹裂硅片,在以后的工艺流程中,可能会造成硅片的碎裂.以上的各种操作方法都是为了使硅片刻蚀完全,而又不受到损伤,操作工人们应该严格按照规程操作.下一道工序便是清洗了.经过磷扩散的硅片表面有一层含磷的二氧化硅层.它是不导电的,所以必须将其清除,清洗用到的化学反应方程式为: P2O5+Si==SiO2+P (磷硅玻璃生成的化学方程式)SiO2+HF==SiF4+H2O (去处磷硅玻璃的化学方程式,用的是5%浓度的HF 溶液)硅片再HF中浸泡几分钟后放到热水中清洗.清洗不干净的硅片,在干3 燥以后表面会有水痕,PECVD结束后,能在其表面看到很明显的白斑,这影响了电池的外观.水痕控制也就是延长清洗时间,但现在基本都使用甩干机甩干,与烘干相比,水纹片要少痕多,根据当月的产量要求可以稍微减少清洗时间.二PECVDPECVD全称是,既该工段的目的和任务是在硅片表面镀上以成SixNx减反射膜,利用光的干涉原理,将照射在硅片上的光线尽量少的反射出去,以提高电池的转换效率,对于多晶硅来说还起到以种钝化的效果,即产生的H原子与硅片表面的硅原子结合形成共价键,中和硅片的电性,提高电子在电池中的存在时间,即提高少子寿命.有关化学方程式是: 高温,低气压)本设备采用的是德国SINA.PECVD镀膜机,分为进料腔,加热腔,工艺腔,冷却腔,出料腔.首先在石墨框上放上硅片,注意要正面朝下,进料腔充氮气,压强达到和外界一致是,1号门打开,石墨框进入进料腔,关闭1号门,进料腔抽真空,当压强达到与工艺腔一致时开2号门,石墨框进入加热腔,按照设定的带速慢慢驶向工艺腔,镀膜结束,打开3号门,石墨框进入出料腔,关3号门,出料腔充氮气,打开4号门,石墨框进入下料台,由操作工人将硅片用真空吸嘴小心取下.整个工艺自动完成.PECVD主要工艺参数就是8个微波源的发射功率和传送带带速.这两个参数是影响镀膜质量的主要方面.其他一些参数是最基本的参 4 数,一般不会改动.PECVD段在生产中主要出现的问题有如下几个方面:1 镀膜不均.这也分好几种不均匀,要针对不同的情况,采取不同的措施.有:同一框片子,左红(膜太薄)右白(膜太厚)或者左白右红,这时就需要调节两边微波源的功率,以均匀等离子体场.还有的情况就是两边红,中间白,这是就需要同时提高两边微波源的功率,然后在稍微提高传送带的带速就可以.还有就是整框的发红或者发白,这是只需要调节带速就可以.2 卡盘掉片的问题.出现这样的问题首先要看看是不是石墨框的问题,因为石墨框使用时间过长的话,整体变形会很严重,中间都会凹下去,和传送滚轮接触部分磨损也很严重.这就可能与机器发生摩擦阻挡,进而卡住石墨框,使片子掉落.倘若在工艺腔里面掉片子,阻挡了等离子体在硅片表面的沉积,会影响好几框的片子都会镀膜不均.因此,卡盘掉片情况一定要尽量不发生.出现了就立刻检查原因,是石墨框的问题要立即停用,或更换挂钩.3 石英管更换问题由于石英管工作是在其表面会沉积很多的SixNx固体,时间长了变的厚了就会阻挡微波,影响了镀膜的质量.一般国产的石英管工作极限时间是40小时.超过30小时的根据镀膜质量判断是否需要更换.更换石英管时首先要等到加热腔温度降到200度才可以打开工艺腔,因为工艺腔和加热腔时连在一起的.打开以后将石英管取出,用盖子挡住和微波源相连的部分,防止有杂物进入.清理干净U型槽,通好气孔.石英管必须用胶带裹严实,不能有露在外面的.因为 5在工作的时候,会有大量的SixNx沉积在石英管上,若没有用胶带保护,由于石英管的延展性不好很容易破裂.微波天线要擦干净并且要和石英管的铜管连接好.各项工作都按要求完成了才能关盖,开工艺生产.一般每次更换石英管后都要进行测片,其流程如下:首先在石墨框托盘中间放置一片正片(从清洗工艺流下来的清洁硅片)其周围放置假片,淀积氮化硅减反膜.看反射膜颜色是否满足工艺要求(沉积在有绒面的硅片的减反射膜颜色从正面看为深蓝色,侧面看为蓝色)若发白,说明太厚,加快带速.若发红,说明太薄,放慢带速.然后在石墨框托盘一侧放一行正片,其外一侧放置假片,淀积氮化硅减反膜.观察片与片之间的颜色是否一致,如果一侧的硅片膜偏厚,则减少那一侧微波功率,反之增加微波功率.如果中间硅片的颜色有变化,则需同时改变两侧的微波功率,每次调整幅度为100W为宜.且根据系统说明不可超过其取值范围.在整个工段要求操作严格按照操作规程来进行,不按操作规程操作,会造成硅片的损失,污染,不满足工艺要求,进而造成损失. 6。
等离子体蚀刻技术等离子体蚀刻技术是一种常用的微纳加工技术,广泛应用于半导体、光电子、微电子等领域。
本文将从等离子体蚀刻技术的基本原理、设备和工艺参数的选择以及应用领域等方面进行介绍。
一、等离子体蚀刻技术的基本原理等离子体蚀刻技术是利用高能粒子或分子束对材料表面进行刻蚀的一种方法。
其基本原理是通过在低压气体环境中产生等离子体,利用等离子体中的离子轰击材料表面,使其发生化学反应或物理过程,从而实现对材料表面的刻蚀。
等离子体蚀刻技术具有高精度、高选择性和高均匀性等优点,能够实现微纳米级的加工。
二、等离子体蚀刻设备等离子体蚀刻设备主要由气体供给系统、真空系统、射频功率源、电极系统以及控制系统等组成。
其中,气体供给系统用于提供刻蚀气体,真空系统用于提供蚀刻环境,射频功率源用于产生等离子体,电极系统用于加速和聚焦离子束,控制系统用于控制蚀刻过程的参数。
三、等离子体蚀刻工艺参数的选择等离子体蚀刻工艺参数的选择对于实现理想的加工效果至关重要。
其中,气体种类和流量、工作压力、射频功率和电极系统的设计等是需要考虑的关键因素。
不同材料的刻蚀速率和选择性不同,需要根据具体材料的特性和加工要求进行合理选择。
四、等离子体蚀刻的应用领域等离子体蚀刻技术在半导体、光电子、微电子等领域具有广泛的应用。
在半导体行业中,等离子体蚀刻技术常用于制备集成电路和光刻掩膜等工艺步骤。
在光电子领域,等离子体蚀刻技术可以用于制备光波导器件和微结构等。
在微电子领域,等离子体蚀刻技术可以用于制备微机械系统(MEMS)和纳米加工等。
等离子体蚀刻技术是一种重要的微纳加工技术,具有广泛的应用前景。
通过合理选择蚀刻工艺参数和设备设计,可以实现高精度、高选择性和高均匀性的加工效果。
随着科技的不断进步,相信等离子体蚀刻技术将在微纳加工领域发挥更加重要的作用。

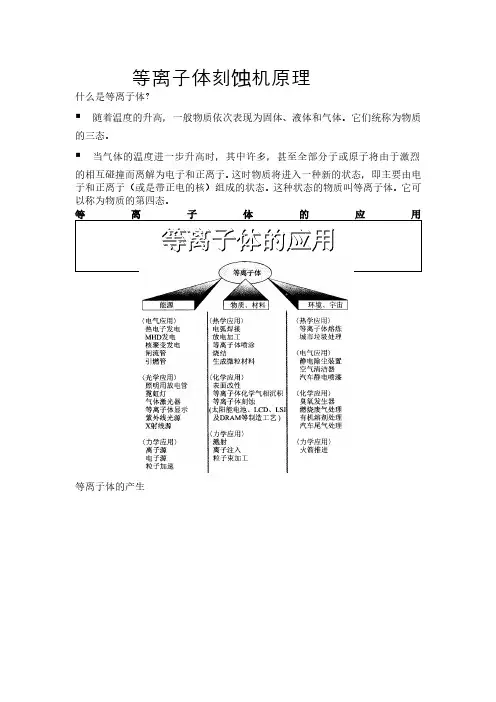

蚀等离子体刻机原理什么是等离子体?▪随着温度的升高,一般物质依次表现为固体、液体和气体。
它们统称为物质的三态。
▪当气体的温度进一步升高时,其中许多,甚至全部分子或原子将由于激烈的相互碰撞而离解为电子和正离子。
这时物质将进入一种新的状态,即主要由电子和正离子(或是带正电的核)组成的状态。
这种状态的物质叫等离子体。
它可以称为物质的第四态。
等离子体的产生等离子体刻蚀原理▪等离子体刻蚀是采用高频辉光放电反应,使反应气体激活成活性粒子,如原子或游离基,这些活性粒子扩散到需刻蚀的部位,在那里与被刻蚀材料进行反应,形成挥发性反应物而被去除。
▪这种腐蚀方法也叫做干法腐蚀。
等离子体刻蚀反应▪首先,母体分子CF4在高能量的电子的碰撞作用下分解成多种中性基团或离子。
CF4→CF3,CF2,CF,C,F▪其次,这些活性粒子由于扩散或者在电场作用下到达SiO2表面,并在表面上发生化学反应。
▪生产过程中,在CF4中掺入O2,这样有利于提高Si和SiO2的刻蚀速率。
等离子体刻蚀工艺▪装片 在待刻蚀硅片的两边,分别放置一片与硅片同样大小的玻璃夹板,叠放整齐用夹具夹紧,确保待刻蚀的硅片中间没有大的缝隙。
将夹具平稳放入反应室的支架上,关好反应室的盖子。
检验方法▪冷热探针法检验原理▪热探针和N型半导体接触时,传导电子将流向温度较低的区域,使得热探针处电子缺少,因而其电势相对于同一材料上的室温触点而言将是正的。
▪同样道理,P型半导体热探针触点相对于室温触点而言将是负的。
▪此电势差可以用简单的微伏表测量。
▪热探针的结构可以是将小的热线圈绕在一个探针的周围,也可以用小型的电烙铁。
检验操作及判断•确认万用表工作正常,量程置于200mV。
•冷探针连接电压表的正电极,热探针与电压表的负极相连。
•用冷、热探针接触硅片一个边沿不相连的两个点,电压表显示这两点间的电压为负值,说明导电类型为p,刻蚀合格。
相同的方法检测另外三个边沿的导电类型是否为p型。
深反应等离子刻蚀原理
深反应等离子刻蚀(deep reactive ion etching, DRIE)是一种常
用于制作微细结构的刻蚀技术。
其原理如下:
1. 等离子体产生:首先,使用高频电源在刻蚀室中产生一个低温等离子体。
通常,氧气(O2)和六氟化硫(SF6)等气体被
引入室内,其气体分子被电离形成等离子体。
2. 离子加速:在等离子体中,通过加速电场将离子加速到高速。
通常,使用较轻的氩气(Ar)离子来加速。
3. 离子碰撞:加速的离子会碰撞到待刻蚀的材料表面。
在碰撞过程中,离子会弹出材料表面上的原子或分子。
4. 反应产物清除:经过碰撞后,材料表面上的原子或分子会与进入室内的气体原子或分子发生化学反应。
这些反应产物将通过抽气系统清除,从而保证刻蚀过程的进行。
通过不断重复以上过程,可实现对材料的深刻蚀。
DRIE技术
具有刻蚀速率快、刻蚀深度可控、刻蚀平直性好等优点,因此在微纳加工领域得到广泛应用。
等离子体刻蚀工艺的物理基础一、本文概述等离子体刻蚀工艺,作为一种先进的微纳加工技术,在半导体工业、纳米科学、生物医学以及众多其他高科技领域中发挥着日益重要的作用。
本文将深入探讨等离子体刻蚀工艺的物理基础,以期帮助读者更好地理解这一技术的核心原理和应用价值。
等离子体,作为物质的第四态,具有独特的物理和化学性质,如高活性、高电离度和良好的导电性等。
这些特性使得等离子体在刻蚀过程中具有优异的定向性和可控性,从而能够实现对材料表面的高精度、高效率的刻蚀加工。
本文将从等离子体的基本性质出发,介绍等离子体刻蚀的基本原理和过程,包括等离子体的产生、传输、与材料表面的相互作用等。
同时,我们还将讨论影响等离子体刻蚀效果的关键因素,如等离子体参数、气体种类、刻蚀环境等,并探讨如何优化这些参数以提高刻蚀质量。
本文还将对等离子体刻蚀在不同领域的应用进行概述,包括半导体集成电路制造、微纳器件加工、生物医学材料制备等。
通过对这些应用案例的分析,我们将进一步展示等离子体刻蚀工艺的重要性和潜力。
我们将对等离子体刻蚀工艺的未来发展趋势进行展望,探讨新技术、新材料和新工艺对这一领域的影响和推动,以期为读者提供一个全面、深入的等离子体刻蚀工艺物理基础的认识。
二、等离子体基础知识等离子体,通常被称为物质的第四态(除固态、液态和气态外),是一种高度电离的气体,其中包含大量的正离子和电子,且整体呈电中性。
等离子体的特性使其成为许多先进工艺,包括等离子体刻蚀工艺的重要工具。
等离子体的形成:等离子体可以通过多种方式形成,包括加热气体使其部分或完全电离,或通过施加电场或射频场来激发气体。
在刻蚀工艺中,通常使用射频放电或直流放电来产生等离子体。
电中性:尽管等离子体中包含大量的带电粒子,但由于正离子和电子的数量大致相等,所以整体呈电中性。
高导电性:由于含有大量的可动带电粒子,等离子体具有很高的导电性。
集体行为:等离子体中的粒子行为通常表现出集体性,即大量粒子的行为可以看作是一个整体。
等离子体刻蚀反应离子刻蚀等离子体刻蚀是一种常用的表面加工技术,可以用于微电子器件的制造和纳米材料的制备等领域。
在等离子体刻蚀过程中,通过引入反应离子来实现材料表面的去除或改性。
反应离子刻蚀是一种通过化学反应来去除材料表面的方法。
在等离子体刻蚀中,首先需要产生一个等离子体气体环境。
这可以通过在真空室中加入适当的气体并施加高频电场来实现。
在等离子体中,气体分子会被电场加速,发生碰撞后产生电离,形成等离子体。
在等离子体中,存在着各种类型的离子,如正离子、负离子、中性粒子等。
其中,反应离子是指在等离子体中被激发或电离的离子。
这些反应离子具有较高的能量,并且在与物体表面碰撞时可以引发化学反应。
在离子刻蚀过程中,反应离子与物体表面发生碰撞,导致物质的去除或改性。
当反应离子与物体表面发生碰撞时,会发生吸附、解离、反应等过程。
例如,当反应离子与材料表面发生碰撞时,可以发生化学反应,使表面的原子或分子与反应离子发生结合,从而被去除或改变。
反应离子刻蚀的效果受到多种因素的影响。
首先是反应离子的能量。
能量越高,离子与表面发生碰撞的概率越大,化学反应的速率也会增加。
其次是反应离子的种类和浓度。
不同种类的反应离子对材料表面的去除或改性具有不同的效果,因此需要选择合适的反应离子。
此外,反应离子的浓度也会影响反应的速率和效果。
在实际应用中,等离子体刻蚀可以用于制造微米和纳米尺度的器件。
例如,在集成电路制造中,可以使用等离子体刻蚀来去除杂质、形成绝缘层或改变导电层的形状。
在纳米材料的制备中,等离子体刻蚀可以用于控制纳米颗粒的形貌、尺寸和分布等。
等离子体刻蚀反应离子刻蚀是一种重要的表面加工技术。
通过引入反应离子来实现材料表面的去除或改性,可以在微电子器件的制造和纳米材料的制备等领域发挥重要作用。
通过调节反应离子的能量、种类和浓度等参数,可以实现对材料表面的精确控制,满足不同应用的需求。
等离子刻蚀的原理及应用原理等离子刻蚀是一种常用的微纳加工技术,通过使用等离子体来去除材料表面的薄层,实现精细加工。
下面将介绍等离子刻蚀的原理及其应用。
1. 等离子体的产生等离子体是一种气体中存在高度离子化的状态,可以通过施加高电压或高能量电磁波辐射气体来产生。
一般而言,等离子体可以分为两种:低温等离子体和高温等离子体。
其中,低温等离子体的特点是能够在常压下维持,并且其能量较低,适合用于微纳加工。
2. 等离子刻蚀的过程等离子刻蚀的过程包括五个主要步骤:燃烧、电离、运输、化学反应和沉积。
首先,在刻蚀室中引入气体,并加入能量以产生等离子体。
接下来,通过施加电压,气体中的原子或分子被电离并带上电荷,形成了等离子体。
这些带电的粒子可以通过施加的电场进行运输,从而沿着表面移动。
当这些带电粒子与材料表面相碰撞时,会发生化学反应,导致材料表面的原子或分子被去除。
最后,被去除的材料会以沉积物的形式沉积在其他地方。
3. 等离子刻蚀的控制参数在等离子刻蚀过程中,有几个关键的参数需要进行控制,以实现所需的精确加工效果。
•气体组成和压力:不同的气体和气体组成对等离子刻蚀过程有不同的影响。
选择合适的气体组合和控制气体压力可以调节精确的刻蚀速率。
•等离子体密度和能量:等离子体的密度和能量决定了刻蚀的速率和选择性。
通过调节等离子体的密度和能量,可以实现对材料的选择性刻蚀。
•加热:在一些特殊情况下,通过加热样品可以改变刻蚀速率和选择性。
加热可以引起材料表面的化学反应,从而促进刻蚀的进行。
应用等离子刻蚀在微纳加工领域有广泛的应用,它可以用于制备微纳米结构、改良材料表面特性以及制造微电子器件。
1. 微纳米结构制备等离子刻蚀可以用于制备各种微纳米结构,如微柱、微槽和微孔等。
通过调节等离子体的密度和能量,可以控制结构的形貌和尺寸。
这些微纳米结构具有广泛的应用,例如在光学器件、微流体芯片和生物传感器中。
2. 表面改性等离子刻蚀还可以用于改良材料表面的特性。
等离子体刻蚀工艺的物理基础随着科技的不断发展,等离子体刻蚀工艺已经成为微电子、纳米科技、光电子等领域中不可或缺的关键技术。
本文将深入探讨等离子体刻蚀工艺的物理基础,包括基本概念、应用领域、技术细节以及未来发展趋势等方面。
等离子体刻蚀工艺是一种利用等离子体中的高速粒子对材料进行物理轰击,从而去除表面污染或刻蚀特定图形的工艺方法。
刻蚀过程中,目标材料表面的原子在等离子体粒子的撞击下获得足够的能量,从表面脱离或被溅射,最终形成刻蚀图案或去除污染物。
等离子体刻蚀工艺的基本原理是能量传递。
当高速的等离子体粒子撞击目标材料表面时,会将其能量传递给表面原子。
当这些原子的能量超过其结合能时,便会从表面脱附或被溅射。
这一过程可在气体辉光放电或电感耦合等条件下进行。
在等离子体刻蚀工艺中,有几个基本概念需要理解。
首先是刻蚀速率,它表示单位时间内材料表面的去除速率;其次是选择比,指不同材料在同样的刻蚀条件下,刻蚀速率的比值;还有刻蚀均匀性和刻蚀终止层厚度,它们分别表示刻蚀过程中材料表面受影响的均匀程度和刻蚀深度。
等离子体刻蚀工艺广泛应用于微电子、纳米科技、光电子等领域。
在微电子领域,等离子体刻蚀工艺被用于制造集成电路和半导体器件,如动态随机存储器(DRAM)和互补金属氧化物半导体(CMOS)等。
在纳米科技领域,等离子体刻蚀工艺被用于制造纳米材料、纳米器件以及纳米结构的加工。
在光电子领域,等离子体刻蚀工艺被用于制造光电子器件,如激光器、光电检测器等。
随着科技的发展,市场对等离子体刻蚀工艺的需求也在不断增加。
为了满足市场需求,业界不断研发新的等离子体刻蚀技术,以提高刻蚀速率、选择比、刻蚀均匀性和终止层厚度等指标。
在等离子体刻蚀工艺的发展历程中,出现了多种技术,如反应离子束刻蚀(RIBE)、磁控溅射刻蚀(MSPE)、电子回旋共振刻蚀(ECR)等。
这些技术在不同的应用领域有着各自的优势和局限。
高质量的等离子体刻蚀工艺需要精确控制技术参数,如等离子体的密度、温度、电场强度等。
等离子体刻蚀工艺及设备等离子体刻蚀工艺及设备引言在半导体制造业中,等离子体刻蚀是一种非常重要的技术。
等离子体刻蚀可以用来制造微电子器件中的电路、电极和平面化结构等。
随着半导体制造工艺的发展,等离子体刻蚀技术也不断得到了提升和完善。
本文将对等离子体刻蚀工艺以及设备进行介绍和分析。
等离子体刻蚀工艺等离子体刻蚀是将薄膜表面通过化学性或物理性作用进行加工的过程。
该过程可以通过两种方法进行:湿法蚀刻和干法蚀刻。
湿法蚀刻是通过酸或碱的腐蚀作用来实现的,而干法蚀刻则是通过将薄膜表面置于高频变化的电场中,来控制等离子体反应过程的产生和发展。
等离子体刻蚀的主要优点是:高质量的刻蚀、精准的控制、高效的生产和低成本的生产。
等离子体刻蚀技术非常适合处理微米和亚微米结构,因为在这个范围内,湿法蚀刻不再适用。
与此同时,等离子体刻蚀技术还能够加工复杂的形状和不规则的表面结构。
在等离子体刻蚀工艺中,其主要步骤如下:1)清洗表面,去除杂质和沉积物。
2)制备遮蔽层,避免不必要的刻蚀。
3)使用化学反应喷淋射入反应气体,形成等离子体。
4)刻蚀薄膜,当荷电粒子和表面粒子相互作用时,会转移表面的能量,并产生表面化学反应,从而产生刻蚀和剥离效应。
5)进行清洗和脱层。
等离子体刻蚀设备等离子体刻蚀设备是通过对薄膜表面施加高频电压,而实现表面化学反应的装置。
等离子体刻蚀设备的核心部分是电极板,其作用是控制等离子体的形状、大小和位置。
现在,主要使用的等离子体刻蚀设备有两种类型:平板式和并联板式。
平板式等离子体刻蚀设备由两个并排的电极板组成,这些电极板之间通过等离子体形成的空气间隙进行沟通。
这种在大型集成电路制造中使用的设备,可以进行长时间的蚀刻,产生大量的等离子体反应区。
并联板式等离子体刻蚀设备由多个平行的电极板组成,这些电极板之间的间隔可以通过移动电极板来调整。
并联板式等离子体刻蚀设备的优点在于能够进行精细的调整,从而获得更高的制造精度。
总结等离子体刻蚀是半导体制造业中不可或缺的技术之一。
等离子体干法刻蚀等离子体刻蚀(也称干法刻蚀)是集成电路制造中的关键工艺之一,其目的是完整地将掩膜图形复制到硅片表面,其范围涵盖前端CMOS栅极(Gate)大小的控制,以及后端金属铝的刻蚀及Via和Trench的刻蚀。
在今天没有一个集成电路芯片能在缺乏等离子体刻蚀技术情况下完成。
刻蚀设备的投资在整个芯片厂的设备投资中约占10%~12%比重,它的工艺水平将直接影响到最终产品质量及生产技术的先进性。
干法刻蚀是用等离子体化学活性较强的性质进行薄膜刻蚀的技术。
根据使用离子的刻蚀机理,干法刻蚀分为三种:物理性刻蚀、化学性刻蚀、物理化学性刻蚀。
其中物理性刻蚀又称为溅射刻蚀,方向性很强,可以做到各向异性刻蚀,但不能进行选择性刻蚀。
化学性刻蚀利用等离子体中的化学活性原子团与被刻蚀材料发生化学反应,从而实现刻蚀目的。
由于刻蚀的核心还是化学反应,因此刻蚀的效果和湿法刻蚀有些相近,具有较好的选择性,但各向异性较差。
最早报道等离子体刻蚀的技术文献于1973年在日本发表,并很快引起了工业界的重视。
至今还在集成电路制造中广泛应用的平行电极刻蚀反应室(Reactive Ion Etch-RIE)是在1974年提出的设想。
在低压下,反应气体在射频功率的激发下,产生电离并形成等离子体,等离子体是由带电的电子和离子组成,反应腔体中的气体在电子的撞击下,除了转变成离子外,还能吸收能量并形成大量的活性基团(Radicals)。
活性反应基团和被刻蚀物质表面形成化学反应并形成挥发性的反应生成物。
反应生成物脱离被刻蚀物质表面,并被真空系统抽出腔体。
在平行电极等离子体反应腔体中,被刻蚀物是被置于面积较小的电极上,在这种情况,一个直流偏压会在等离子体和该电极间形成,并使带正电的反应气体离子加速撞击被刻蚀物质表面,这种离子轰击可大大加快表面的化学反应,及反应生成物的脱附,从而导致很高的刻蚀速率,正是由于离子轰击的存在才使得各向异性刻蚀得以实现。
干法刻蚀是用等离子体进行薄膜刻蚀的技术。
纳米刻蚀工艺中的等离子体刻蚀技术是一种在纳米级别上进行表面加工的重要技术,其广泛用于制造纳米级的电子设备、光学元件和生物传感器等。
这种技术通过等离子体刻蚀设备产生高能粒子,以物理方式去除表面材料,从而实现纳米级别的精细加工。
等离子体刻蚀技术的工作原理主要基于物理学的电化学反应。
当高能粒子轰击目标材料时,表面材料被剥离并形成等离子体。
这些等离子体会在电场的作用下移动,最终被收集并引向收集器。
这个过程中,电化学反应会改变表面的化学性质,使得材料更容易被剥离,从而实现纳米级别的刻蚀。
相比于传统的化学腐蚀方法,等离子体刻蚀技术具有更高的精度和更快的刻蚀速度。
这是因为等离子体刻蚀技术可以在更高的能量水平上进行操作,从而更有效地去除表面材料。
此外,等离子体刻蚀技术还可以在各种材料上进行操作,包括金属、绝缘体和半导体等,这使得它在纳米制造领域具有广泛的应用前景。
然而,等离子体刻蚀技术也存在一些挑战和限制。
首先,设备成本较高,需要专业的技术人员进行操作和维护。
其次,等离子体刻蚀技术在某些材料上的应用可能会受到限制,这主要是因为材料的性质和表面状态会影响刻蚀效果。
最后,过度的刻蚀可能会导致材料的损坏或变形,因此需要严格控制刻蚀的深度和时间。
总的来说,等离子体刻蚀技术是一种非常有前途的纳米刻蚀技术。
它在纳米制造领域的应用前景广阔,但也需要注意其局限性并合理使用。
随着纳米技术和相关领域的不断发展,我们期待等离子体刻蚀技术在未来的应用中能够更加广泛和深入。
等离子刻蚀工艺研究
等离子刻蚀是利用等离子体对材料表面进行物理或化学处理的过程。
等离子体是由带正电荷或带负电荷的离子和电子组成的高度电离的气体。
在等离子体刻蚀中,将材料与气体放电区域相接触,通过气体离子撞击材
料表面,使其发生化学反应或被剥离。
1.高效性:等离子刻蚀可以使用高能离子撞击材料表面,使得刻蚀速
度较快,加工效率较高。
2.精确性:等离子刻蚀可以通过调整工艺参数,如气体种类、压力、
功率等,控制刻蚀速度和深度,从而实现精确的加工要求。
3.均匀性:等离子刻蚀可以在整个材料表面均匀地刻蚀,避免了传统
化学刻蚀中可能出现的不均匀刻蚀问题。
4.可选择性:等离子刻蚀可以选择性地刻蚀不同的材料,例如在多层
膜材料中刻蚀掉特定层,并保持其他层的完整性。
1.半导体制造:等离子刻蚀在半导体工艺中用于去除氧化物膜、二氧
化硅、同时还可以用于芯片的改善表面平整度以及调整芯片的电学性能。
2.显示器制造:等离子刻蚀在显示器制造中用于制造透明导电膜和液
晶显示屏中的各种驱动电极。
3.光学元件制造:等离子刻蚀可以用于制造光学元件表面的抗反射膜、滤光膜和反射膜等。
4.导电材料制造:等离子刻蚀可以用于制造导电材料的导电路径,如
金属线、导电通孔等。
总之,等离子刻蚀工艺是一种重要的表面加工技术,具有高效性、精确性、均匀性和可选择性等优势,并在半导体制造、显示器制造、光学元件制造和导电材料制造等领域得到了广泛应用。
随着科技的不断进步,等离子刻蚀工艺在材料加工领域的应用前景将更加广阔。
