等离子体刻蚀

电感耦合等离子体刻蚀和离子束刻蚀的区别
电感耦合等离子体刻蚀和离子束刻蚀是两种常见的刻蚀技术，主要用于半导体器件制造和微纳加工领域。

它们的区别如下：
1. 工作原理：电感耦合等离子体刻蚀是利用电磁感应将高频电场引起的等离子体加热，通过等离子体中的离子和气体中的化学物质反应来实现物质的刻蚀。

离子束刻蚀则是利用高能离子束对物质表面进行打击和剥离，从而实现刻蚀效果。

2. 刻蚀效果：电感耦合等离子体刻蚀通常能够实现较快的刻蚀速率，并且能够实现比较均匀的刻蚀深度。

离子束刻蚀在刻蚀速率方面可能较慢，但可以实现更高的刻蚀精度和控制性。

3. 反应物种：电感耦合等离子体刻蚀主要依赖等离子体与反应气体中的反应物种进行化学反应刻蚀。

而离子束刻蚀则主要是通过离子束的物理撞击效应进行剥离刻蚀。

4. 设备结构和成本：电感耦合等离子体刻蚀设备一般较为复杂，包括功率源、匹配网络、电极等部件。

而离子束刻蚀则一般相对简单，只需一个离子束源。

因此，离子束刻蚀设备的成本可能相对较低。

总的来说，电感耦合等离子体刻蚀和离子束刻蚀各有优缺点，选择哪种刻蚀技术要根据具体的应用需求和实际情况来决定。

等离子体刻蚀工作原理等离子体刻蚀是一种常见的微纳加工技术，广泛应用于集成电路制造、纳米材料制备等领域。

本文将介绍等离子体刻蚀的工作原理，帮助读者更好地了解这一技术。

一、简介等离子体刻蚀是通过将气体激发成等离子体状态，利用高能离子或自由基的化学反应以及物理轰击来去除材料表面的一种技术。

它具有高精度、高速率和高选择性等特点，是制备微结构和纳米结构的重要手段。

二、等离子体刻蚀过程等离子体刻蚀过程主要分为物理刻蚀和化学刻蚀两个阶段。

1. 物理刻蚀：当气体被加热并加高电压或电磁场时，气体中的原子和分子受到激发，形成等离子体。

等离子体中的离子和自由基具有高能量，它们会以高速运动并撞击目标表面。

这种物理轰击会破坏表面原子的结构，使材料从表面脱落。

2. 化学刻蚀：等离子体中的气体离子和自由基还能与目标表面发生化学反应。

例如，在氟化氢等离子体刻蚀工艺中，氟离子会与目标材料表面的金属或氧化物发生反应，形成易溶于气体的化合物。

这种化学反应能够加速材料去除的速度。

三、刻蚀选择性控制在等离子体刻蚀中，选择性控制是非常重要的。

选择性控制指的是在多层结构中只刻蚀特定层或材料，而不会对其他层或材料产生明显影响。

以下几种机制可以实现选择性控制：1. 材料本身的选择性：不同材料在等离子体刻蚀过程中会有不同的反应速率，这是由材料的化学性质和结构特征决定的。

利用材料本身的选择性，我们可以控制特定材料的刻蚀速率，实现选择性刻蚀。

2. 掩膜层：在需要保护的区域上覆盖一层掩膜，掩膜层可以阻挡离子和自由基的轰击，从而实现对底层材料的保护。

掩膜层通常采用高耐腐蚀性和高厚度的材料。

3. 循环刻蚀：在刻蚀过程中，通过循环切换刻蚀和保护气体，可以控制刻蚀速率和选择性。

例如，在两个不同材料的刻蚀中交替使用两种不同刻蚀气体，可以实现对这两种材料的选择性刻蚀。

四、应用领域和发展趋势等离子体刻蚀技术在集成电路制造中起着至关重要的作用。

它被用于去除、修复、改变芯片表面的材料，以实现电子器件的制备和功能优化。

等离子刻蚀有机
等离子刻蚀（plasma etching）是一种常用的微纳加工技术，
用于在固态材料表面进行精确的微米至纳米尺度的刻蚀。

它利用一种高能量的等离子体（由离子、电子和中性分子组成）来溶解或蚀削材料表面，从而实现微纳结构的制备。

在有机材料刻蚀中，常用的等离子刻蚀方法包括射频辅助等离子体刻蚀（RF plasma etching）和微波辅助等离子体刻蚀（microwave plasma etching）。

等离子刻蚀有机材料的目的通
常是制备出特殊形状的微结构，或者改变材料表面的化学特性。

等离子刻蚀有机材料的步骤如下：
1. 将待刻蚀的有机材料置于真空环境中，通常在封闭式的刻蚀室中进行。

2. 在刻蚀室中加入刻蚀气体，常用的刻蚀气体有氧气（O2）、氮气（N2）等。

3. 引入高能量的等离子体，可以通过提供射频（RF）功率或
微波功率来激发等离子体。

激发后的等离子体会与刻蚀气体中的分子发生碰撞，产生高能离子和自由基。

4. 高能离子和自由基与待刻蚀的有机材料表面发生碰撞，并引起化学或物理反应。

这些反应可能导致有机材料的溶解、氧化或氟化等。

5. 根据反应的条件和材料性质，控制刻蚀过程的速率和形貌。

需要注意的是，等离子刻蚀有机材料可能会引起表面的化学改变，甚至损坏材料的结构，因此在选择刻蚀条件和参数时需要进行严密的控制。

此外，由于有机材料通常具有较高的可燃性，
因此刻蚀过程需要特殊的安全防护措施，以防止火灾等事故的发生。

等离子体刻蚀技术的操作指南与优化要点介绍：等离子体刻蚀技术是一种常用于半导体制造过程中的重要技术，可以高精度地刻蚀材料表面，用于制作微观结构。

本文将为读者提供一份操作指南与优化要点，帮助他们掌握这一技术的使用方法和参数调节。

一、等离子体刻蚀技术的基本原理等离子体刻蚀技术是通过产生等离子体来刻蚀材料表面。

其中，等离子体由电离的气体分子或原子组成，通过加热或电离方式生成。

刻蚀过程中，高能的等离子体与材料表面的原子或分子发生碰撞，使其脱离表面并被抽走，从而实现刻蚀有序结构的目的。

二、操作指南1. 设定刻蚀参数：在进行等离子体刻蚀前，首先需要设定适当的刻蚀参数。

参数包括刻蚀气体的种类和流量、放电功率、刻蚀时间等。

不同材料和要刻蚀的结构形状需要不同的参数设置，因此需根据实际需要进行调整。

2. 样品处理：在刻蚀之前，样品表面需要进行预处理，例如清洗和除去氧化层等。

这样可以增加刻蚀的精度和均匀性。

3. 选择合适的刻蚀气体：刻蚀气体的选择对刻蚀效果有很大影响。

常用的刻蚀气体有氟化氢、氟气、氧气等。

不同气体对不同材料有不同的作用，应根据材料类型和所需刻蚀效果选择合适的刻蚀气体。

4. 控制刻蚀速率：刻蚀速率对于刻蚀的深度和均匀性有重要影响。

可以通过调整刻蚀时间和刻蚀功率来控制刻蚀速率。

需要注意的是，刻蚀速率过高可能导致刻蚀深度不均匀，而过低则可能无法满足刻蚀需求。

5. 监控刻蚀过程：在刻蚀过程中，应定期监控刻蚀深度和均匀性。

可以使用显微镜、扫描电镜等工具进行观察和测量，以调整刻蚀参数和纠正不均匀的情况。

6. 发现问题时的处理方法：在刻蚀过程中可能会出现一些问题，如表面残留物、刻蚀不均匀等。

处理方法可以是更换刻蚀气体、调整刻蚀参数或对样品进行再处理。

三、优化要点1. 材料选择：材料的选择直接影响刻蚀效果和刻蚀速率。

应根据具体需求选择合适的材料，例如对于硅基材料，可以选择氟化氢作为刻蚀气体。

2. 气体流量控制：气体流量对刻蚀效果和材料去除速率有直接影响。

等离子体蚀刻技术等离子体蚀刻技术是一种常用的微纳加工技术，广泛应用于半导体、光电子、微电子等领域。

本文将从等离子体蚀刻技术的基本原理、设备和工艺参数的选择以及应用领域等方面进行介绍。

一、等离子体蚀刻技术的基本原理等离子体蚀刻技术是利用高能粒子或分子束对材料表面进行刻蚀的一种方法。

其基本原理是通过在低压气体环境中产生等离子体，利用等离子体中的离子轰击材料表面，使其发生化学反应或物理过程，从而实现对材料表面的刻蚀。

等离子体蚀刻技术具有高精度、高选择性和高均匀性等优点，能够实现微纳米级的加工。

二、等离子体蚀刻设备等离子体蚀刻设备主要由气体供给系统、真空系统、射频功率源、电极系统以及控制系统等组成。

其中，气体供给系统用于提供刻蚀气体，真空系统用于提供蚀刻环境，射频功率源用于产生等离子体，电极系统用于加速和聚焦离子束，控制系统用于控制蚀刻过程的参数。

三、等离子体蚀刻工艺参数的选择等离子体蚀刻工艺参数的选择对于实现理想的加工效果至关重要。

其中，气体种类和流量、工作压力、射频功率和电极系统的设计等是需要考虑的关键因素。

不同材料的刻蚀速率和选择性不同，需要根据具体材料的特性和加工要求进行合理选择。

四、等离子体蚀刻的应用领域等离子体蚀刻技术在半导体、光电子、微电子等领域具有广泛的应用。

在半导体行业中，等离子体蚀刻技术常用于制备集成电路和光刻掩膜等工艺步骤。

在光电子领域，等离子体蚀刻技术可以用于制备光波导器件和微结构等。

在微电子领域，等离子体蚀刻技术可以用于制备微机械系统（MEMS）和纳米加工等。

等离子体蚀刻技术是一种重要的微纳加工技术，具有广泛的应用前景。

通过合理选择蚀刻工艺参数和设备设计，可以实现高精度、高选择性和高均匀性的加工效果。

随着科技的不断进步，相信等离子体蚀刻技术将在微纳加工领域发挥更加重要的作用。

等离子刻蚀简介等离子刻蚀（Plasma Etching）是一种用于微纳加工的关键技术，通过利用等离子体（Plasma）对材料表面进行化学反应和物理撞击，从而实现对材料的刻蚀。

等离子刻蚀在半导体工业、光学器件制造、纳米材料研究等领域有着广泛的应用。

原理等离子刻蚀的原理是利用产生的等离子体对材料表面进行刻蚀。

等离子体是一个高度电离的气体，由气体分子或原子通过加热、放电等方式激发而产生的自由电子和离子组成。

在等离子体刻蚀过程中，首先需要选择适当的气体作为反应气体，并建立一个等离子体产生的环境。

常用的气体有氧气、氟气、氯气等。

等离子体刻蚀可分为湿法和干法两种方式，湿法刻蚀采用气氛中的气体与被刻蚀物表面发生反应，而干法刻蚀主要是利用等离子体的物理反应。

在刻蚀过程中，等离子体中的电子和离子对材料表面的原子或分子进行撞击，引起表面的化学反应或物理撞击。

通过调节等离子体中的电子和离子的能量、流密度以及刻蚀气体的成分和流量等参数，可以控制刻蚀速率和刻蚀深度，从而实现对材料的精确刻蚀。

应用等离子刻蚀在微纳加工领域有着广泛的应用。

以下是几个主要的应用领域：半导体工业在集成电路制造过程中，等离子刻蚀被广泛应用于晶圆制备、形成金属电极和导线、形成绝缘层和光刻胶的去除等。

利用等离子刻蚀技术可以实现高精度、高可控性的微细结构加工，从而提高芯片的性能和可靠性。

光学器件制造在光学器件制造过程中，等离子刻蚀被用于制备光学元件的表面形态和表面粗糙度，以及形成光波导结构。

利用等离子刻蚀技术可以实现对光学器件的微纳结构加工，从而提高光学元件的性能。

纳米材料研究在纳米材料研究中，等离子刻蚀被用于制备纳米结构、纳米模板和纳米线阵列等。

利用等离子刻蚀技术可以实现对材料的纳米尺度加工，从而研究纳米领域的新奇物性和应用。

生物医学器件制造在生物医学器件制造过程中，等离子刻蚀被广泛应用于制备微流控芯片、生物芯片和生物传感器等。

利用等离子刻蚀技术可以实现对生物医学器件的微纳结构加工，从而提高生物传感器的灵敏度和稳定性。

深反应等离子刻蚀原理
深反应等离子刻蚀（deep reactive ion etching, DRIE）是一种常
用于制作微细结构的刻蚀技术。

其原理如下：
1. 等离子体产生：首先，使用高频电源在刻蚀室中产生一个低温等离子体。

通常，氧气（O2）和六氟化硫（SF6）等气体被
引入室内，其气体分子被电离形成等离子体。

2. 离子加速：在等离子体中，通过加速电场将离子加速到高速。

通常，使用较轻的氩气（Ar）离子来加速。

3. 离子碰撞：加速的离子会碰撞到待刻蚀的材料表面。

在碰撞过程中，离子会弹出材料表面上的原子或分子。

4. 反应产物清除：经过碰撞后，材料表面上的原子或分子会与进入室内的气体原子或分子发生化学反应。

这些反应产物将通过抽气系统清除，从而保证刻蚀过程的进行。

通过不断重复以上过程，可实现对材料的深刻蚀。

DRIE技术
具有刻蚀速率快、刻蚀深度可控、刻蚀平直性好等优点，因此在微纳加工领域得到广泛应用。

等离子体刻蚀工艺的物理基础一、本文概述等离子体刻蚀工艺，作为一种先进的微纳加工技术，在半导体工业、纳米科学、生物医学以及众多其他高科技领域中发挥着日益重要的作用。

本文将深入探讨等离子体刻蚀工艺的物理基础，以期帮助读者更好地理解这一技术的核心原理和应用价值。

等离子体，作为物质的第四态，具有独特的物理和化学性质，如高活性、高电离度和良好的导电性等。

这些特性使得等离子体在刻蚀过程中具有优异的定向性和可控性，从而能够实现对材料表面的高精度、高效率的刻蚀加工。

本文将从等离子体的基本性质出发，介绍等离子体刻蚀的基本原理和过程，包括等离子体的产生、传输、与材料表面的相互作用等。

同时，我们还将讨论影响等离子体刻蚀效果的关键因素，如等离子体参数、气体种类、刻蚀环境等，并探讨如何优化这些参数以提高刻蚀质量。

本文还将对等离子体刻蚀在不同领域的应用进行概述，包括半导体集成电路制造、微纳器件加工、生物医学材料制备等。

通过对这些应用案例的分析，我们将进一步展示等离子体刻蚀工艺的重要性和潜力。

我们将对等离子体刻蚀工艺的未来发展趋势进行展望，探讨新技术、新材料和新工艺对这一领域的影响和推动，以期为读者提供一个全面、深入的等离子体刻蚀工艺物理基础的认识。

二、等离子体基础知识等离子体，通常被称为物质的第四态（除固态、液态和气态外），是一种高度电离的气体，其中包含大量的正离子和电子，且整体呈电中性。

等离子体的特性使其成为许多先进工艺，包括等离子体刻蚀工艺的重要工具。

等离子体的形成：等离子体可以通过多种方式形成，包括加热气体使其部分或完全电离，或通过施加电场或射频场来激发气体。

在刻蚀工艺中，通常使用射频放电或直流放电来产生等离子体。

电中性：尽管等离子体中包含大量的带电粒子，但由于正离子和电子的数量大致相等，所以整体呈电中性。

高导电性：由于含有大量的可动带电粒子，等离子体具有很高的导电性。

集体行为：等离子体中的粒子行为通常表现出集体性，即大量粒子的行为可以看作是一个整体。

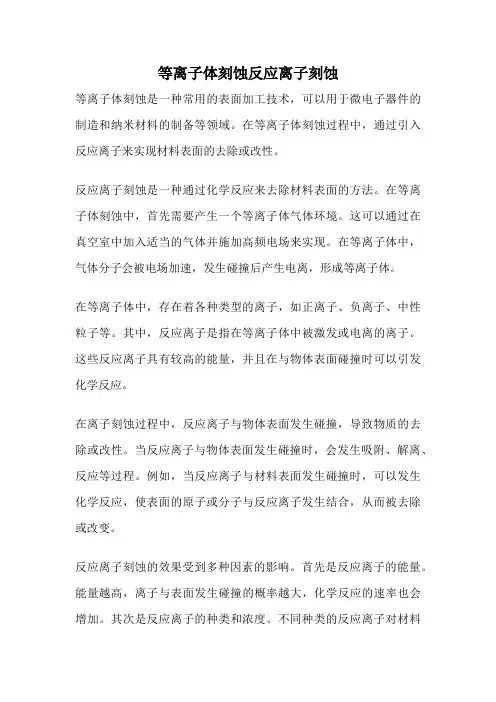

等离子体刻蚀反应离子刻蚀等离子体刻蚀是一种常用的表面加工技术，可以用于微电子器件的制造和纳米材料的制备等领域。

在等离子体刻蚀过程中，通过引入反应离子来实现材料表面的去除或改性。

反应离子刻蚀是一种通过化学反应来去除材料表面的方法。

在等离子体刻蚀中，首先需要产生一个等离子体气体环境。

这可以通过在真空室中加入适当的气体并施加高频电场来实现。

在等离子体中，气体分子会被电场加速，发生碰撞后产生电离，形成等离子体。

在等离子体中，存在着各种类型的离子，如正离子、负离子、中性粒子等。

其中，反应离子是指在等离子体中被激发或电离的离子。

这些反应离子具有较高的能量，并且在与物体表面碰撞时可以引发化学反应。

在离子刻蚀过程中，反应离子与物体表面发生碰撞，导致物质的去除或改性。

当反应离子与物体表面发生碰撞时，会发生吸附、解离、反应等过程。

例如，当反应离子与材料表面发生碰撞时，可以发生化学反应，使表面的原子或分子与反应离子发生结合，从而被去除或改变。

反应离子刻蚀的效果受到多种因素的影响。

首先是反应离子的能量。

能量越高，离子与表面发生碰撞的概率越大，化学反应的速率也会增加。

其次是反应离子的种类和浓度。

不同种类的反应离子对材料表面的去除或改性具有不同的效果，因此需要选择合适的反应离子。

此外，反应离子的浓度也会影响反应的速率和效果。

在实际应用中，等离子体刻蚀可以用于制造微米和纳米尺度的器件。

例如，在集成电路制造中，可以使用等离子体刻蚀来去除杂质、形成绝缘层或改变导电层的形状。

在纳米材料的制备中，等离子体刻蚀可以用于控制纳米颗粒的形貌、尺寸和分布等。

等离子体刻蚀反应离子刻蚀是一种重要的表面加工技术。

通过引入反应离子来实现材料表面的去除或改性，可以在微电子器件的制造和纳米材料的制备等领域发挥重要作用。

通过调节反应离子的能量、种类和浓度等参数，可以实现对材料表面的精确控制，满足不同应用的需求。

等离子体刻蚀工艺及设备
等离子体刻蚀工艺及设备是一种重要的微加工技术，广泛应用于半导体、光电子、MEMS等领域。

该技术利用等离子体对材料进行刻蚀，能够实现高精度、高效率的微米级加工，对于制备微电子器件和微系统具有重要的意义。

等离子体刻蚀工艺的基本原理是利用高频电场在真空中产生等
离子体，将等离子体束聚焦到加工对象表面，利用化学反应或物理撞击的方式将表面材料剥离或刻蚀。

该技术具有非接触、无损伤、高精度等特点，能够加工出各种形状和尺寸的微结构。

等离子体刻蚀设备由真空系统、高频电源、气体供给系统、加工室、聚焦系统等组成。

真空系统用于维持反应室内气体压力低于1 Pa，高频电源产生高频电场，气体供给系统提供刻蚀气体，加工室是等离子体刻蚀的主要区域，聚焦系统用于聚焦等离子体束。

在等离子体刻蚀过程中，刻蚀气体的选择和气体流量对加工效果影响较大。

常用的刻蚀气体有CF4、SF6、Ar等，不同的刻蚀气体能够实现不同的加工效果。

气体流量的调节能够控制刻蚀速率和刻蚀质量，流量过大或过小都会对加工效果产生不良影响。

等离子体刻蚀工艺和设备的发展促进了微电子器件和微系统制
备的进一步发展，未来该技术还将在纳米加工、生物医学等领域展现出更广阔的应用前景。

- 1 -。

等离子体刻蚀发展史等离子体刻蚀是一种重要的微纳加工技术，广泛应用于集成电路、显示器、MEMS器件等领域。

它的基本原理是将反应气体电离成等离子体，在强电场的作用下将表面物质去除。

下面我们来看一下等离子体刻蚀的发展历程。

20世纪60年代末期，等离子体刻蚀开始应用于半导体微电子领域。

最初的等离子体刻蚀是在高真空条件下使用电容放电的方法，称为电容放电等离子体刻蚀（CDE）。

这种方法虽然简单易行，但是存在一些问题，如功率因素低、能耗大、放电条纹等，使得其应用受到限制。

70年代初期，出现了射频（RF）感应等离子体刻蚀，可以大大改善电容放电等离子体刻蚀的问题。

射频感应等离子体刻蚀是通过射频电场激发气体分子而形成等离子体的刻蚀方法。

这种方法具有刻蚀速率高、平稳性好、占用面积小等优点，成为当时半导体微电子领域主要的刻蚀方法。

80年代初期，随着对微电子集成度和性能的要求越来越高，传统的射频感应等离子体刻蚀已经不能满足需求。

此时出现了电子回旋共振（ECR）等离子体刻蚀，ECR能够在相对低的压力下形成高浓度等离子体，刻蚀效率高、刻蚀精度高，是高精度微纳加工的重要工具之一。

90年代初期，出现了另一种新的等离子体刻蚀方法——电子束等离子体刻蚀（EBP），可以实现更高的刻蚀精度和面积选择性。

EBP通过在氩气等离子体中激发出高能电子束，使表面的物质离子化并从表面脱离，实现表面刻蚀。

这种方法被广泛应用于集成电路的制造过程中。

20世纪90年代中期，出现了另外一种新的等离子体刻蚀技术——电磁共振等离子体刻蚀（ICP）。

ICP利用外部磁场使等离子体在容器中旋转，增加反应物的输运速率，提高反应速率、刻蚀效率和精度，并可用于多种材料的刻蚀，被广泛应用于半导体、MEMS和纳米加工。

总而言之，随着等离子体刻蚀技术的不断发展，其应用领域也日益拓宽。

未来，等离子体刻蚀技术还将继续向着高效、高精度、多功能、低成本的方向发展，为微纳加工领域的进一步发展提供强有力的支撑。

等离子刻蚀的原理及应用原理等离子刻蚀是一种常用的微纳加工技术，通过使用等离子体来去除材料表面的薄层，实现精细加工。

下面将介绍等离子刻蚀的原理及其应用。

1. 等离子体的产生等离子体是一种气体中存在高度离子化的状态，可以通过施加高电压或高能量电磁波辐射气体来产生。

一般而言，等离子体可以分为两种：低温等离子体和高温等离子体。

其中，低温等离子体的特点是能够在常压下维持，并且其能量较低，适合用于微纳加工。

2. 等离子刻蚀的过程等离子刻蚀的过程包括五个主要步骤：燃烧、电离、运输、化学反应和沉积。

首先，在刻蚀室中引入气体，并加入能量以产生等离子体。

接下来，通过施加电压，气体中的原子或分子被电离并带上电荷，形成了等离子体。

这些带电的粒子可以通过施加的电场进行运输，从而沿着表面移动。

当这些带电粒子与材料表面相碰撞时，会发生化学反应，导致材料表面的原子或分子被去除。

最后，被去除的材料会以沉积物的形式沉积在其他地方。

3. 等离子刻蚀的控制参数在等离子刻蚀过程中，有几个关键的参数需要进行控制，以实现所需的精确加工效果。

•气体组成和压力：不同的气体和气体组成对等离子刻蚀过程有不同的影响。

选择合适的气体组合和控制气体压力可以调节精确的刻蚀速率。

•等离子体密度和能量：等离子体的密度和能量决定了刻蚀的速率和选择性。

通过调节等离子体的密度和能量，可以实现对材料的选择性刻蚀。

•加热：在一些特殊情况下，通过加热样品可以改变刻蚀速率和选择性。

加热可以引起材料表面的化学反应，从而促进刻蚀的进行。

应用等离子刻蚀在微纳加工领域有广泛的应用，它可以用于制备微纳米结构、改良材料表面特性以及制造微电子器件。

1. 微纳米结构制备等离子刻蚀可以用于制备各种微纳米结构，如微柱、微槽和微孔等。

通过调节等离子体的密度和能量，可以控制结构的形貌和尺寸。

这些微纳米结构具有广泛的应用，例如在光学器件、微流体芯片和生物传感器中。

2. 表面改性等离子刻蚀还可以用于改良材料表面的特性。

等离子体刻蚀工艺及设备等离子体刻蚀工艺及设备引言在半导体制造业中，等离子体刻蚀是一种非常重要的技术。

等离子体刻蚀可以用来制造微电子器件中的电路、电极和平面化结构等。

随着半导体制造工艺的发展，等离子体刻蚀技术也不断得到了提升和完善。

本文将对等离子体刻蚀工艺以及设备进行介绍和分析。

等离子体刻蚀工艺等离子体刻蚀是将薄膜表面通过化学性或物理性作用进行加工的过程。

该过程可以通过两种方法进行：湿法蚀刻和干法蚀刻。

湿法蚀刻是通过酸或碱的腐蚀作用来实现的，而干法蚀刻则是通过将薄膜表面置于高频变化的电场中，来控制等离子体反应过程的产生和发展。

等离子体刻蚀的主要优点是：高质量的刻蚀、精准的控制、高效的生产和低成本的生产。

等离子体刻蚀技术非常适合处理微米和亚微米结构，因为在这个范围内，湿法蚀刻不再适用。

与此同时，等离子体刻蚀技术还能够加工复杂的形状和不规则的表面结构。

在等离子体刻蚀工艺中，其主要步骤如下：1）清洗表面，去除杂质和沉积物。

2）制备遮蔽层，避免不必要的刻蚀。

3）使用化学反应喷淋射入反应气体，形成等离子体。

4）刻蚀薄膜，当荷电粒子和表面粒子相互作用时，会转移表面的能量，并产生表面化学反应，从而产生刻蚀和剥离效应。

5）进行清洗和脱层。

等离子体刻蚀设备等离子体刻蚀设备是通过对薄膜表面施加高频电压，而实现表面化学反应的装置。

等离子体刻蚀设备的核心部分是电极板，其作用是控制等离子体的形状、大小和位置。

现在，主要使用的等离子体刻蚀设备有两种类型：平板式和并联板式。

平板式等离子体刻蚀设备由两个并排的电极板组成，这些电极板之间通过等离子体形成的空气间隙进行沟通。

这种在大型集成电路制造中使用的设备，可以进行长时间的蚀刻，产生大量的等离子体反应区。

并联板式等离子体刻蚀设备由多个平行的电极板组成，这些电极板之间的间隔可以通过移动电极板来调整。

并联板式等离子体刻蚀设备的优点在于能够进行精细的调整，从而获得更高的制造精度。

总结等离子体刻蚀是半导体制造业中不可或缺的技术之一。

第六讲等离子体刻蚀干法体硅加工――深反应离子刻蚀技术干法体硅加工的必要性：高深宽比微结构是MEMS体系必不可少的特征之一，基于硅的优异机械特性和半导体工业的积累，硅被选择作为MEMS的主要结构材料，但是，湿法刻蚀难以实现任意形状的图形转移，复杂微结构的硅材料在高深宽比硅干法刻蚀获得进展之前是非常困难和有很多限制条件的，因此，人们在硅的深刻蚀加工方面倾注了大量的精力，因此也取得了长足进步，发展称为独具特色的专用加工设备，大有取代湿法刻蚀的趋势。

内容：等离子体刻蚀技术硅的刻蚀与高深宽比机制应用等离子体刻蚀技术等离子体的形成：当一定量的化学气体进入一定压力的腔体，在上下电极加上高电压，产生电弧放电，生成大量的离子和自由电子，这种由部分离化的气体组成的气相物质被称为等离子体对于气体分子AB，其等离子体中可能含有： A,B,A,B,AB,A,B,AB，e其中激发态的粒子会自发放电，产生辉光，称为辉光放电现象。

于是：直流激发的辉光放电被称为直流辉光放电射频电流激发的放电就称为射频放电对于直流等离子体反应，其典型气压约在1mTorr，典型装置如下：+++***平板间距决定了激发电源的电压，大约是5厘米对应500V，10厘米对应1000V 的水平处于两极之间的等离子体，正电粒子向负极运动，电子向正极运动，电子更快。

离子最终撞击阴极将产生更多的二次电子，二次电子再向正极运动，并被极间电场加速，当能量足够高时，与腔室内的气体分子碰撞，又可以产生新的离子，如此反复，就可以维持腔室内一定区域的等离子状态。

研究表明：等离子体中绝大多数仍为气体分子，自由基和带电粒子只占很小部分，对于简单的直流放电等离子体，自由基约占1%，而离子更是只有大约0.01% 因此，一般等离子体刻蚀反应主要是由自由基去完成的对于表面不导电的介质薄膜，直流辉光放电产生的等离子体电荷会积聚在绝缘层的表面，最终导致极间电场消失，等离子体也会耗尽。

为此，以交变的电压激发等离子体，使之交替驱动带电粒子轰击两个电极，当高频电压的频率大于10KHz（如13.56MHz），气体中的离子便跟不上电压的变化，而自由电子在电场作用下加速，获得能量。

等离子体干法刻蚀等离子体刻蚀（也称干法刻蚀）是集成电路制造中的关键工艺之一，其目的是完整地将掩膜图形复制到硅片表面，其范围涵盖前端CMOS栅极（Gate）大小的控制，以及后端金属铝的刻蚀及Via和Trench的刻蚀。

在今天没有一个集成电路芯片能在缺乏等离子体刻蚀技术情况下完成。

刻蚀设备的投资在整个芯片厂的设备投资中约占10%~12%比重，它的工艺水平将直接影响到最终产品质量及生产技术的先进性。

干法刻蚀是用等离子体化学活性较强的性质进行薄膜刻蚀的技术。

根据使用离子的刻蚀机理，干法刻蚀分为三种：物理性刻蚀、化学性刻蚀、物理化学性刻蚀。

其中物理性刻蚀又称为溅射刻蚀，方向性很强，可以做到各向异性刻蚀，但不能进行选择性刻蚀。

化学性刻蚀利用等离子体中的化学活性原子团与被刻蚀材料发生化学反应，从而实现刻蚀目的。

由于刻蚀的核心还是化学反应，因此刻蚀的效果和湿法刻蚀有些相近，具有较好的选择性，但各向异性较差。

最早报道等离子体刻蚀的技术文献于1973年在日本发表，并很快引起了工业界的重视。

至今还在集成电路制造中广泛应用的平行电极刻蚀反应室（Reactive Ion Etch-RIE）是在1974年提出的设想。

在低压下，反应气体在射频功率的激发下，产生电离并形成等离子体，等离子体是由带电的电子和离子组成，反应腔体中的气体在电子的撞击下，除了转变成离子外，还能吸收能量并形成大量的活性基团（Radicals）。

活性反应基团和被刻蚀物质表面形成化学反应并形成挥发性的反应生成物。

反应生成物脱离被刻蚀物质表面，并被真空系统抽出腔体。

在平行电极等离子体反应腔体中，被刻蚀物是被置于面积较小的电极上，在这种情况，一个直流偏压会在等离子体和该电极间形成，并使带正电的反应气体离子加速撞击被刻蚀物质表面，这种离子轰击可大大加快表面的化学反应，及反应生成物的脱附，从而导致很高的刻蚀速率，正是由于离子轰击的存在才使得各向异性刻蚀得以实现。

干法刻蚀是用等离子体进行薄膜刻蚀的技术。

纳米刻蚀工艺中的等离子体刻蚀技术是一种在纳米级别上进行表面加工的重要技术，其广泛用于制造纳米级的电子设备、光学元件和生物传感器等。

这种技术通过等离子体刻蚀设备产生高能粒子，以物理方式去除表面材料，从而实现纳米级别的精细加工。

等离子体刻蚀技术的工作原理主要基于物理学的电化学反应。

当高能粒子轰击目标材料时，表面材料被剥离并形成等离子体。

这些等离子体会在电场的作用下移动，最终被收集并引向收集器。

这个过程中，电化学反应会改变表面的化学性质，使得材料更容易被剥离，从而实现纳米级别的刻蚀。

相比于传统的化学腐蚀方法，等离子体刻蚀技术具有更高的精度和更快的刻蚀速度。

这是因为等离子体刻蚀技术可以在更高的能量水平上进行操作，从而更有效地去除表面材料。

此外，等离子体刻蚀技术还可以在各种材料上进行操作，包括金属、绝缘体和半导体等，这使得它在纳米制造领域具有广泛的应用前景。

然而，等离子体刻蚀技术也存在一些挑战和限制。

首先，设备成本较高，需要专业的技术人员进行操作和维护。

其次，等离子体刻蚀技术在某些材料上的应用可能会受到限制，这主要是因为材料的性质和表面状态会影响刻蚀效果。

最后，过度的刻蚀可能会导致材料的损坏或变形，因此需要严格控制刻蚀的深度和时间。

总的来说，等离子体刻蚀技术是一种非常有前途的纳米刻蚀技术。

它在纳米制造领域的应用前景广阔，但也需要注意其局限性并合理使用。

随着纳米技术和相关领域的不断发展，我们期待等离子体刻蚀技术在未来的应用中能够更加广泛和深入。
