氧等离子体刻蚀（O2 Plasma Etching）是一种干法刻蚀技术，常用于半导体制造、微机电系统（MEMS）等领域。
其主要原理是利用等离子体中的活性物种与被刻蚀材料之间的化学反应，实现对材料的去除。
在 O2 等离子体刻蚀过程中，氧气分子被离解成高活性的氧原子和氧离子，它们与被刻蚀材料的表面发生化学反应，生成挥发性的产物，从而实现刻蚀的目的。
O2 等离子体刻蚀的优点包括刻蚀速率高、选择性好、对衬底损伤小等。
O2 等离子体刻蚀的功率通常是根据具体的刻蚀要求和设备特性来确定的。
一般来说，刻蚀功率越高，刻蚀速率越快，但同时也会增加对衬底的损伤和等离子体不稳定性的风险。
因此，在选择刻蚀功率时需要综合考虑刻蚀速率、选择性、刻蚀均匀性和设备的能力等因素。
在实际应用中，O2 等离子体刻蚀的功率范围通常在几十瓦到几百瓦之间，具体数值取决于被刻蚀材料的种类、刻蚀深度、刻蚀面积以及设备的特性等因素。
此外，刻蚀功率还可以通过调整气体流量、压强和射频功率等参数来进行优化。
需要注意的是，O2 等离子体刻蚀过程中会产生一些副产物，如臭氧和一氧化碳等，这些副产物可能对刻蚀效果和设备造成影响。
因此，在进行 O2 等离子体刻蚀时，需要对副产物进行适当的控制和处理。
总之，O2 等离子体刻蚀的功率是根据具体的刻蚀要求和设备特性来确定的，需要综合考虑刻蚀速率、选择性、刻蚀均匀性和设备的能力等因素。
在实际应用中，需要对刻蚀参数进行优化，以获得最佳的刻蚀效果。
等离子体刻蚀工艺嘿，朋友们！今天咱来聊聊等离子体刻蚀工艺，这可真是个厉害的玩意儿啊！你想想看，就好像我们要在一个小小的微观世界里搞大工程。
等离子体刻蚀呢，就像是一把超级精细的小刻刀，能在那些极小极小的材料上雕琢出我们想要的图案和形状。
它的工作原理其实挺有意思的。
等离子体就像是一群活跃的小精灵，在那里蹦蹦跳跳的，然后和材料发生反应，一点一点地把不需要的部分给去掉。
这多神奇呀！说起来，这等离子体刻蚀工艺就像是一位手艺精湛的工匠。
它得小心翼翼地把握好每一个细节，不能有丝毫的马虎。
要是稍微出点差错，那可就全完蛋啦！就好比你要雕一个精美的木雕，一刀刻错了，那整个作品不就毁了嘛！在很多高科技领域，等离子体刻蚀工艺那可是大显身手呢！比如说在半导体制造中，没有它可不行。
它能让那些小小的芯片变得更加精密，功能更强大。
你说，这是不是很了不起？而且哦，它还很灵活呢！可以根据不同的需求，调整各种参数，就像我们可以根据自己的喜好去搭配衣服一样。
想要刻蚀得深一点？没问题！想要刻蚀得快一点？也能做到！这就好像我们做饭，不同的食材、不同的火候、不同的调料，就能做出各种美味的菜肴。
等离子体刻蚀工艺也是这样，通过不同的设置，能创造出各种各样的奇迹。
再想想，要是没有等离子体刻蚀工艺，我们现在用的那些高科技产品会变成什么样呢？那肯定没这么先进啦！它就像是背后的无名英雄，默默地为我们的科技进步贡献着力量。
你说它难不难？当然难啦！这可不是随便谁都能玩得转的。
需要专业的知识和技能，还得有丰富的经验。
但正是因为它有难度，才更有挑战性，不是吗？所以啊，等离子体刻蚀工艺真的是个非常非常重要的东西。
它让我们的生活变得更加丰富多彩，让那些看似不可能的事情变成了可能。
我们真应该好好感谢它，给我们带来这么多的便利和惊喜！总之，等离子体刻蚀工艺就是这么牛，就是这么厉害！它在科技的舞台上闪闪发光，为我们创造着一个又一个的奇迹！。

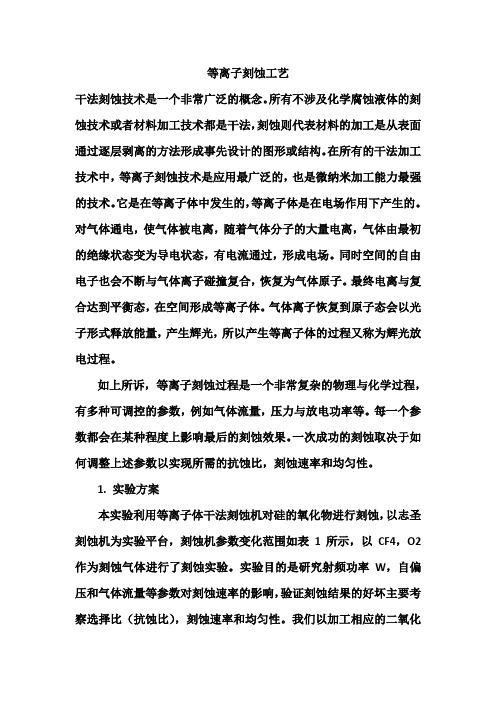

等离子刻蚀工艺干法刻蚀技术是一个非常广泛的概念。
所有不涉及化学腐蚀液体的刻蚀技术或者材料加工技术都是干法，刻蚀则代表材料的加工是从表面通过逐层剥离的方法形成事先设计的图形或结构。
在所有的干法加工技术中，等离子刻蚀技术是应用最广泛的，也是微纳米加工能力最强的技术。
它是在等离子体中发生的，等离子体是在电场作用下产生的。
对气体通电，使气体被电离，随着气体分子的大量电离，气体由最初的绝缘状态变为导电状态，有电流通过，形成电场。
同时空间的自由电子也会不断与气体离子碰撞复合，恢复为气体原子。
最终电离与复合达到平衡态，在空间形成等离子体。
气体离子恢复到原子态会以光子形式释放能量，产生辉光，所以产生等离子体的过程又称为辉光放电过程。
如上所诉，等离子刻蚀过程是一个非常复杂的物理与化学过程，有多种可调控的参数，例如气体流量，压力与放电功率等。
每一个参数都会在某种程度上影响最后的刻蚀效果。
一次成功的刻蚀取决于如何调整上述参数以实现所需的抗蚀比，刻蚀速率和均匀性。
1.实验方案本实验利用等离子体干法刻蚀机对硅的氧化物进行刻蚀，以志圣刻蚀机为实验平台，刻蚀机参数变化范围如表1所示，以CF4，O2作为刻蚀气体进行了刻蚀实验。
实验目的是研究射频功率W，自偏压和气体流量等参数对刻蚀速率的影响，验证刻蚀结果的好坏主要考察选择比（抗蚀比），刻蚀速率和均匀性。
我们以加工相应的二氧化硅为样片来进行实验。
表1 设备稳定运行工艺参数2.实验结果分析2.1气体流量被刻蚀材料表面的原子与反应气体离子或自由基相互反应生成气体产物是反应离子刻蚀的主导过程，因此刻蚀速率直接与反应气体供给的速率有关。
在压强不变的条件下，流速台快，将导致反应气体分子在反应腔体停留时间缩短，因为维持压强不变意味着必须增加抽速度。
如果等离子体放电功率不变，则能够产生的反应气体活性离子减少，导致刻蚀速率下降。
反之，如果流速台低，被消耗掉的反应气体得不到及时供给，也会导致刻蚀速率降低。
等离子体蚀刻技术等离子体蚀刻技术是一种常用的微纳加工技术，广泛应用于半导体、光电子、微电子等领域。
本文将从等离子体蚀刻技术的基本原理、设备和工艺参数的选择以及应用领域等方面进行介绍。
一、等离子体蚀刻技术的基本原理等离子体蚀刻技术是利用高能粒子或分子束对材料表面进行刻蚀的一种方法。
其基本原理是通过在低压气体环境中产生等离子体，利用等离子体中的离子轰击材料表面，使其发生化学反应或物理过程，从而实现对材料表面的刻蚀。
等离子体蚀刻技术具有高精度、高选择性和高均匀性等优点，能够实现微纳米级的加工。
二、等离子体蚀刻设备等离子体蚀刻设备主要由气体供给系统、真空系统、射频功率源、电极系统以及控制系统等组成。
其中，气体供给系统用于提供刻蚀气体，真空系统用于提供蚀刻环境，射频功率源用于产生等离子体，电极系统用于加速和聚焦离子束，控制系统用于控制蚀刻过程的参数。
三、等离子体蚀刻工艺参数的选择等离子体蚀刻工艺参数的选择对于实现理想的加工效果至关重要。
其中，气体种类和流量、工作压力、射频功率和电极系统的设计等是需要考虑的关键因素。
不同材料的刻蚀速率和选择性不同，需要根据具体材料的特性和加工要求进行合理选择。
四、等离子体蚀刻的应用领域等离子体蚀刻技术在半导体、光电子、微电子等领域具有广泛的应用。
在半导体行业中，等离子体蚀刻技术常用于制备集成电路和光刻掩膜等工艺步骤。
在光电子领域，等离子体蚀刻技术可以用于制备光波导器件和微结构等。
在微电子领域，等离子体蚀刻技术可以用于制备微机械系统（MEMS）和纳米加工等。
等离子体蚀刻技术是一种重要的微纳加工技术，具有广泛的应用前景。
通过合理选择蚀刻工艺参数和设备设计，可以实现高精度、高选择性和高均匀性的加工效果。
随着科技的不断进步，相信等离子体蚀刻技术将在微纳加工领域发挥更加重要的作用。
等离子体刻蚀机原理什么是等离子体？▪随着温度的升高，一般物质依次表现为固体、液体和气体。
它们统称为物质的三态。
▪当气体的温度进一步升高时，其中许多，甚至全部分子或原子将由于激烈的相互碰撞而离解为电子和正离子。
这时物质将进入一种新的状态，即主要由电子和正离子（或是带正电的核）组成的状态。
这种状态的物质叫等离子体。
它可以称为物质的第四态。

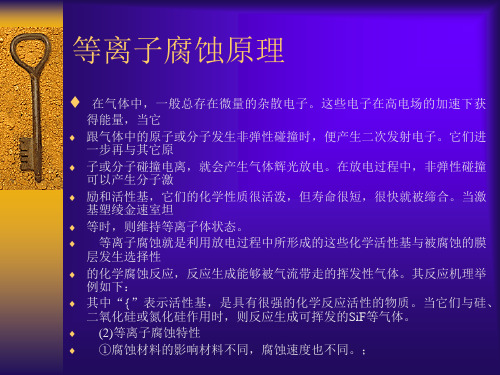

等离子体的应用等离子体的应用等离子体的产生等离子体刻蚀原理▪等离子体刻蚀是采用高频辉光放电反应，使反应气体激活成活性粒子，如原子或游离基，这些活性粒子扩散到需刻蚀的部位，在那里与被刻蚀材料进行反应，形成挥发性反应物而被去除。
▪这种腐蚀方法也叫做干法腐蚀。
等离子体刻蚀反应▪首先，母体分子CF4在高能量的电子的碰撞作用下分解成多种中性基团或离子。
CF4→CF3，CF2，CF，C，F▪其次，这些活性粒子由于扩散或者在电场作用下到达SiO2表面，并在表面上发生化学反应。
▪生产过程中，在CF4中掺入O2，这样有利于提高Si和SiO2的刻蚀速率。
等离子体刻蚀工艺▪装片在待刻蚀硅片的两边，分别放置一片与硅片同样大小的玻璃夹板，叠放整齐，用夹具夹紧，确保待刻蚀的硅片中间没有大的缝隙。
将夹具平稳放入反应室的支架上，关好反应室的盖子。
检验方法▪冷热探针法检验原理▪热探针和N型半导体接触时，传导电子将流向温度较低的区域，使得热探针处电子缺少，因而其电势相对于同一材料上的室温触点而言将是正的。
▪同样道理，P型半导体热探针触点相对于室温触点而言将是负的。
▪此电势差可以用简单的微伏表测量。
▪热探针的结构可以是将小的热线圈绕在一个探针的周围，也可以用小型的电烙铁。
检验操作及判断•确认万用表工作正常，量程置于200mV。
•冷探针连接电压表的正电极，热探针与电压表的负极相连。
•用冷、热探针接触硅片一个边沿不相连的两个点，电压表显示这两点间的电压为负值，说明导电类型为p，刻蚀合格。
相同的方法检测另外三个边沿的导电类型是否为p型。
等离子体刻蚀工艺的物理基础一、本文概述等离子体刻蚀工艺，作为一种先进的微纳加工技术，在半导体工业、纳米科学、生物医学以及众多其他高科技领域中发挥着日益重要的作用。
本文将深入探讨等离子体刻蚀工艺的物理基础，以期帮助读者更好地理解这一技术的核心原理和应用价值。
等离子体，作为物质的第四态，具有独特的物理和化学性质，如高活性、高电离度和良好的导电性等。
这些特性使得等离子体在刻蚀过程中具有优异的定向性和可控性，从而能够实现对材料表面的高精度、高效率的刻蚀加工。
本文将从等离子体的基本性质出发，介绍等离子体刻蚀的基本原理和过程，包括等离子体的产生、传输、与材料表面的相互作用等。
同时，我们还将讨论影响等离子体刻蚀效果的关键因素，如等离子体参数、气体种类、刻蚀环境等，并探讨如何优化这些参数以提高刻蚀质量。
本文还将对等离子体刻蚀在不同领域的应用进行概述，包括半导体集成电路制造、微纳器件加工、生物医学材料制备等。
通过对这些应用案例的分析，我们将进一步展示等离子体刻蚀工艺的重要性和潜力。
我们将对等离子体刻蚀工艺的未来发展趋势进行展望，探讨新技术、新材料和新工艺对这一领域的影响和推动，以期为读者提供一个全面、深入的等离子体刻蚀工艺物理基础的认识。
二、等离子体基础知识等离子体，通常被称为物质的第四态（除固态、液态和气态外），是一种高度电离的气体，其中包含大量的正离子和电子，且整体呈电中性。
等离子体的特性使其成为许多先进工艺，包括等离子体刻蚀工艺的重要工具。
等离子体的形成：等离子体可以通过多种方式形成，包括加热气体使其部分或完全电离，或通过施加电场或射频场来激发气体。
在刻蚀工艺中，通常使用射频放电或直流放电来产生等离子体。
电中性：尽管等离子体中包含大量的带电粒子，但由于正离子和电子的数量大致相等，所以整体呈电中性。
高导电性：由于含有大量的可动带电粒子，等离子体具有很高的导电性。
集体行为：等离子体中的粒子行为通常表现出集体性，即大量粒子的行为可以看作是一个整体。
等离子体刻蚀工艺的物理基础随着科技的不断发展，等离子体刻蚀工艺已经成为微电子、纳米科技、光电子等领域中不可或缺的关键技术。
本文将深入探讨等离子体刻蚀工艺的物理基础，包括基本概念、应用领域、技术细节以及未来发展趋势等方面。
等离子体刻蚀工艺是一种利用等离子体中的高速粒子对材料进行物理轰击，从而去除表面污染或刻蚀特定图形的工艺方法。
刻蚀过程中，目标材料表面的原子在等离子体粒子的撞击下获得足够的能量，从表面脱离或被溅射，最终形成刻蚀图案或去除污染物。
等离子体刻蚀工艺的基本原理是能量传递。
当高速的等离子体粒子撞击目标材料表面时，会将其能量传递给表面原子。
当这些原子的能量超过其结合能时，便会从表面脱附或被溅射。
这一过程可在气体辉光放电或电感耦合等条件下进行。
在等离子体刻蚀工艺中，有几个基本概念需要理解。
首先是刻蚀速率，它表示单位时间内材料表面的去除速率；其次是选择比，指不同材料在同样的刻蚀条件下，刻蚀速率的比值；还有刻蚀均匀性和刻蚀终止层厚度，它们分别表示刻蚀过程中材料表面受影响的均匀程度和刻蚀深度。
等离子体刻蚀工艺广泛应用于微电子、纳米科技、光电子等领域。
在微电子领域，等离子体刻蚀工艺被用于制造集成电路和半导体器件，如动态随机存储器（DRAM）和互补金属氧化物半导体（CMOS）等。
在纳米科技领域，等离子体刻蚀工艺被用于制造纳米材料、纳米器件以及纳米结构的加工。
在光电子领域，等离子体刻蚀工艺被用于制造光电子器件，如激光器、光电检测器等。
随着科技的发展，市场对等离子体刻蚀工艺的需求也在不断增加。
为了满足市场需求，业界不断研发新的等离子体刻蚀技术，以提高刻蚀速率、选择比、刻蚀均匀性和终止层厚度等指标。
在等离子体刻蚀工艺的发展历程中，出现了多种技术，如反应离子束刻蚀（RIBE）、磁控溅射刻蚀（MSPE）、电子回旋共振刻蚀（ECR）等。
这些技术在不同的应用领域有着各自的优势和局限。
高质量的等离子体刻蚀工艺需要精确控制技术参数，如等离子体的密度、温度、电场强度等。
等离目录•等离子体的原理及应用•等离子刻蚀原理•等离子刻蚀过程及工艺控制•检验方法及原理什么是等离子体？•随着温度的升高，一般物质依次表现为固体、液体和气体。
它们统称为物质的三态。
•如果温度升高到10e4K甚至10e5K，分子间和原子间的运动十分剧烈，彼此间已难以束缚，原子中的电子因具有相当大的动能而摆脱原子核对它的束缚，成为自由电子，原子失去电子变成带正电的离子。
这样，物质就变成了一团由电子和带正电的的离子组成的混合物。
这种混合物叫等离子体。
它可以称为物质的第四态。

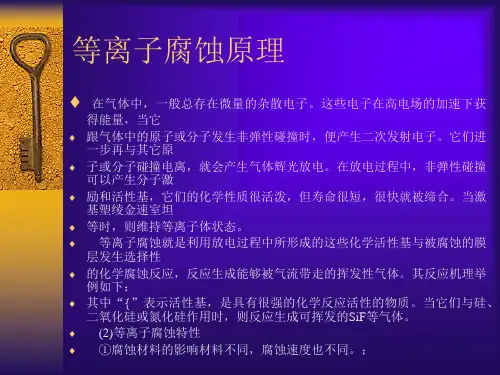

等离子体的应用等离子体的产生等离子体刻蚀原理•等离子体刻蚀是采用高频辉光放电反应，使反应气体激活成活性粒子，如原子或游离基，这些活性粒子扩散到需刻蚀的部位，在那里与被刻蚀材料进行反应，形成挥发性反应物而被去除。
它的优势在于快速的刻蚀速率同时可获得良好的物理形貌。
（这是各向同性反应）•这种腐蚀方法也叫做干法腐蚀。
等离子体刻蚀反应•首先，母体分子CF 4在高能量的电子的碰撞作用下分解成多种中性基团或离子。
•其次，这些活性粒子由于扩散或者在电场作用下到达SiO 2表面，并在表面上发生化学反应。
•生产过程中，CF 4中掺入O 2，这样有利于提高Si 和SiO 2的刻蚀速率。
它们的离子以及C F,CF,,CF ,CF CF 23e4⎯→⎯等离子体刻蚀工艺•装片在待刻蚀硅片的两边，分别放置一片与硅片同样大小的玻璃夹板，叠放整齐，用夹具夹紧，确保待刻蚀的硅片中间没有大的缝隙。
将夹具平稳放入反应室的支架上，关好反应室的盖子。
•边缘刻蚀控制¾短路形成途径由于在扩散过程中，即使采用背靠背扩散，硅片的所有表面（包括边缘）都将不可避免地扩散上磷。
PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面，而造成短路。
此短路通道等效于降低并联电阻。
¾控制方法对于不同规格的硅片，应适当的调整辉光功率和刻蚀时间使达到完全去除短路通道的效果。
电感耦合等离子体蚀刻原理电感耦合等离子体蚀刻（inductively coupled plasma etching，ICP）是一种高效、精确、可控的微纳加工技术，广泛应用于集成电路制造、光电子器件制备和微纳加工等领域。
本文将介绍电感耦合等离子体蚀刻的原理及其在微纳加工中的应用。
一、电感耦合等离子体蚀刻的原理电感耦合等离子体蚀刻是利用电感耦合等离子体产生的高能量离子束来实现材料的蚀刻。
其原理如下：1. 等离子体产生电感耦合等离子体蚀刻使用高频电源产生强磁场，在真空室中形成等离子体。
高频电源通过电感耦合将能量传递到气体中，激发气体原子或分子产生电子、阳离子和自由基等等离子体，形成高能量的等离子体束。
2. 离子束加速通过引入辅助电极和电场，将等离子体束加速，使其具有足够的能量来蚀刻材料。
辅助电极可以通过调节电场强度和方向来控制等离子体束的能量和方向，从而实现对材料的精确蚀刻。
3. 材料蚀刻等离子体束射向待蚀刻的材料表面，高能量的离子与材料表面原子或分子发生碰撞，将其击碎或抛离，从而实现蚀刻过程。
蚀刻深度和形状可以通过控制离子束的能量、入射角度和蚀刻时间等参数来调节。
二、电感耦合等离子体蚀刻在微纳加工中的应用电感耦合等离子体蚀刻具有高精度、高选择性、高速度和低损伤等优点，因此广泛应用于微纳加工领域，主要包括以下几个方面的应用：1. 集成电路制造在集成电路制造中，电感耦合等离子体蚀刻被用于制备衬底材料、金属层、氧化物层和硅层等的精确蚀刻。
通过控制蚀刻参数和掩膜工艺，可以实现微米甚至纳米级别的线路、孔洞和结构的制备。
2. 光电子器件制备电感耦合等离子体蚀刻在光电子器件制备中的应用主要包括光纤、光波导、光栅和MEMS器件等的制备。
通过精确控制蚀刻参数，可以实现光子器件的精细加工和微纳结构的制备。
3. 微纳加工在微纳加工领域，电感耦合等离子体蚀刻被用于制备微流体芯片、微机械结构和纳米材料等。
通过控制蚀刻参数和掩膜工艺，可以实现微米和纳米级别的结构和器件的制备。
等离子刻蚀工艺范文等离子刻蚀工艺是一种在微电子制造过程中广泛使用的刻蚀技术。
它主要通过利用等离子体发生化学反应来去除材料表面的特定部分，以实现精确的微细结构加工。
等离子刻蚀工艺具有高效、高精度和可控性强的优点，被应用于集成电路制造、光刻片制造、传感器制造和微纳加工等领域。
本文将介绍等离子刻蚀工艺的原理、工艺过程和应用。
等离子刻蚀工艺的原理是利用电离态气体产生的等离子体对材料表面进行化学反应。
等离子体是一个由电离态气体分子和电子组成的带电体系。
当高频电场或射频电场施加到气体中时，气体分子会被电离形成正离子和电子。
这些离子和电子在电场的作用下被加速，碰撞到目标物体表面时会发生化学反应，并侵蚀目标物体的表面。
预处理是为了提高样品表面的平整度和去除表面有机杂质。
常用的预处理方法有溅射清洗、溅射去胶和等离子体清洗。
溅射清洗使用高能量的离子束轰击样品表面，去除表面污染物。
溅射去胶通过射频溅射将目标样品表面的有机杂质去除。
等离子体清洗则是利用等离子体产生的高能离子轰击目标样品表面，去除表面污染物。
刻蚀是等离子刻蚀工艺的核心步骤。
在刻蚀过程中，样品被放置在真空室内，而后通过液化气体、电阻加热或微波加热的方式将气体加热到所需温度。
待气体达到所需温度后，高频或射频电场被施加到真空室中，将气体分子离子化，产生等离子体。
等离子体中的离子和电子以高速运动并碰撞到样品表面，发生化学反应，使得样品表面的材料被去除。
常用的刻蚀气体有氟化氢、氟化碳和氯化气体，不同的气体会对材料表面产生不同的刻蚀效果。
后处理是为了清洗样品表面并去除残余的刻蚀物。
通常会使用溅射清洗、溅射还原或化学清洗的方法进行后处理。
溅射清洗使用高能量的离子束轰击样品表面，去除表面残余的刻蚀物。
溅射还原则通过射频溅射将目标样品表面上的氧化物还原为金属。
化学清洗则是利用化学药品对样品进行清洗。
综上所述，等离子刻蚀工艺是一种常用的微细结构加工技术。
它通过利用等离子体的化学反应来去除材料表面的部分，以实现精确的加工。
等离子刻蚀工艺研究
等离子刻蚀是利用等离子体对材料表面进行物理或化学处理的过程。
等离子体是由带正电荷或带负电荷的离子和电子组成的高度电离的气体。
在等离子体刻蚀中，将材料与气体放电区域相接触，通过气体离子撞击材
料表面，使其发生化学反应或被剥离。
1.高效性：等离子刻蚀可以使用高能离子撞击材料表面，使得刻蚀速
度较快，加工效率较高。
2.精确性：等离子刻蚀可以通过调整工艺参数，如气体种类、压力、
功率等，控制刻蚀速度和深度，从而实现精确的加工要求。
3.均匀性：等离子刻蚀可以在整个材料表面均匀地刻蚀，避免了传统
化学刻蚀中可能出现的不均匀刻蚀问题。
4.可选择性：等离子刻蚀可以选择性地刻蚀不同的材料，例如在多层
膜材料中刻蚀掉特定层，并保持其他层的完整性。
1.半导体制造：等离子刻蚀在半导体工艺中用于去除氧化物膜、二氧
化硅、同时还可以用于芯片的改善表面平整度以及调整芯片的电学性能。
2.显示器制造：等离子刻蚀在显示器制造中用于制造透明导电膜和液
晶显示屏中的各种驱动电极。
3.光学元件制造：等离子刻蚀可以用于制造光学元件表面的抗反射膜、滤光膜和反射膜等。
4.导电材料制造：等离子刻蚀可以用于制造导电材料的导电路径，如
金属线、导电通孔等。
总之，等离子刻蚀工艺是一种重要的表面加工技术，具有高效性、精确性、均匀性和可选择性等优势，并在半导体制造、显示器制造、光学元件制造和导电材料制造等领域得到了广泛应用。
随着科技的不断进步，等离子刻蚀工艺在材料加工领域的应用前景将更加广阔。
