四轮定位学习工作页

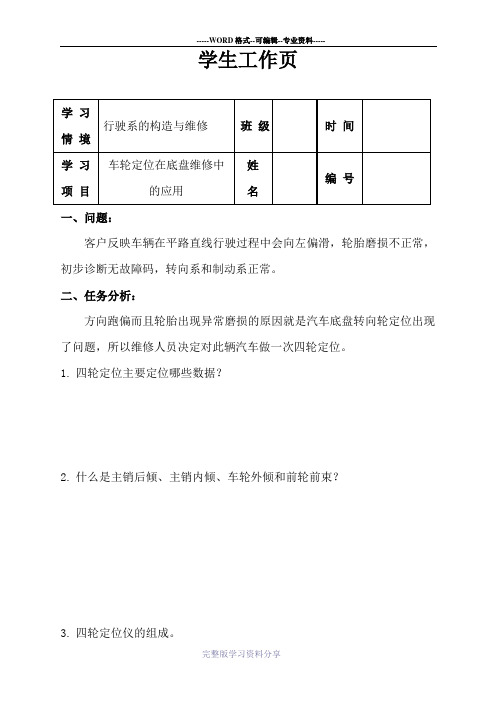

学生工作页
一、问题：
客户反映车辆在平路直线行驶过程中会向左偏滑，轮胎磨损不正常，初步诊断无故障码，转向系和制动系正常。

二、任务分析：
方向跑偏而且轮胎出现异常磨损的原因就是汽车底盘转向轮定位出现了问题，所以维修人员决定对此辆汽车做一次四轮定位。

1.四轮定位主要定位哪些数据？
2.什么是主销后倾、主销内倾、车轮外倾和前轮前束？
3.四轮定位仪的组成。

(1) _____________ (2) _____________ (3) ____________ (4) _____________ (5) _____________ (6) ____________ (7) _____________
4.四轮定位仪的使用方法。

（查找资料）
三、制定工作计划：
工作计划
四、任务实施：
分成小组进行实施，四人一组五、检测评估：
在操作过程中，是否均按操作计划严格进行，并完善操作步骤和注意事项。

小组之间互相评价，查找不足，最后老师进行点评。

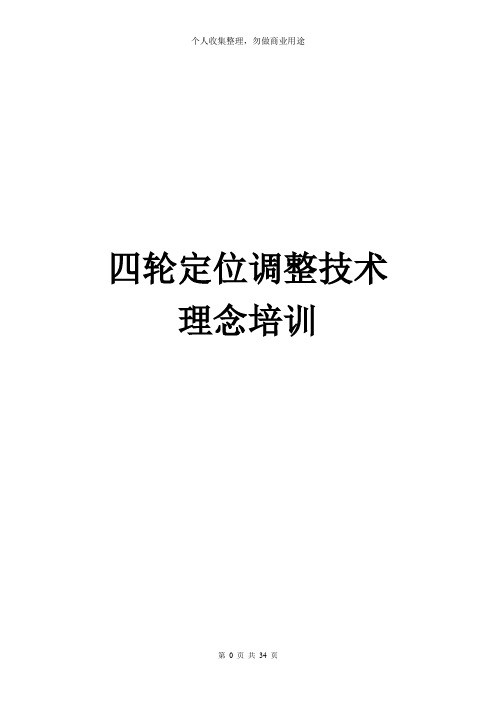

四轮定位调整技术理念培训目录一电脑四轮定位技巧 (2)二四轮定位相关精要表格 (3)2.1 四轮定位概念及功能精要表格 (3)2.2 四轮定位不良引起的行驶故障精要表格 (3)2.3 四轮定位行驶故障及可能原因精要表格 (3)2.4 跑偏问题的诊断和处理精要表格 (4)三示意图解精要 (7)3.1 汽车底盘图解精要 (7)3.2 四轮定位概念示意图精要 (11)3.3 独立悬架分类图解精要 (12)3.4 四轮定位角度调整的计算方法 (13)3.5主销后倾角和主销内倾角的测量原理 (14)四怎样诊断车辆故障 (16)4.1 偏向行驶 (16)4.2 转向盘不正 (17)4.3 转向盘抖动 (18)4.4 轮胎异常磨损 (19)五关于轮胎磨损 (21)5.1 轮胎磨损过快的主要原因 (21)5.2 前束失准造成的轮胎磨损比外倾失准更为严重 (22)六案例分析 (24)6.1 关于严重磨胎 (24)6.2 关于严重跑偏 (26)七轿车四轮定位发展趋势疑问解答 (28)7.1为什么现代轿车的后轮外倾角大都设计为负值，且前轮外倾角也较小? (28)7.2为什么现代轿车有的前轮正外倾却可用负前束来配合，而后轮负外倾却可用正前束来配合？ (28)八关于后轮推进角 (29)九无线与有线四轮定位仪工作原理比较 (30)9.1 201A有线四轮定位仪的工作原理 (30)9.2 501无线四轮定位仪的工作原理 (31)9.3 501常见问题原因分析 (32)9.4 201A常见问题原因分析 (33)一电脑四轮定位技巧四轮定位技师：实际上是一位具有丰富经验的，对汽车底盘进行重新设计补偿的工程师．．．。

四轮定位调整步骤：车辆调整的顺序规则是：先调后轮，再调前轮；后轮先调外倾角后调前束，前轮先调主销后倾角，后调外倾角，再后调前束。

四轮定位的正规调整程序：第一步：症状询问与试车仔细倾听并记录司机对车辆不适应症的表述，有定位角度不当所引起的症状，有些可以通过目视就可以发现的，如吃胎；有些则不能直观的看到。
