工业快速门工作原理

赛科-工业了快速门、快速工业门

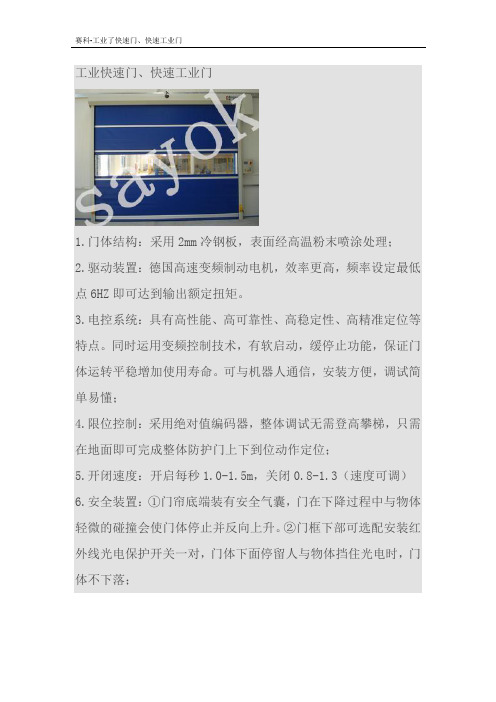

工业快速门、快速工业门
1.门体结构：采用2mm冷钢板，表面经高温粉末喷涂处理；
2.驱动装置：德国高速变频制动电机，效率更高，频率设定最低点6HZ即可达到输出额定扭矩。

3.电控系统：具有高性能、高可靠性、高稳定性、高精准定位等特点。

同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。

可与机器人通信，安装方便，调试简单易懂；
4.限位控制：采用绝对值编码器，整体调试无需登高攀梯，只需在地面即可完成整体防护门上下到位动作定位；
5.开闭速度：开启每秒1.0-1.5m，关闭0.8-1.3（速度可调）
6.安全装置：①门帘底端装有安全气囊，门在下降过程中与物体轻微的碰撞会使门体停止并反向上升。

②门框下部可选配安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时，门体不下落；。

常州快速门技术参数
常州快速门是一种高速开关门，广泛应用于工业、商业等领域。

其技术参数包括以下几个方面：
1. 开启速度：常州快速门的开启速度可以达到每秒0.8米至
2.5米，具有快速、高效的特点。

2. 关闭速度：常州快速门的关闭速度也非常快，通常可以在每秒0.6米至1.5米的速度内关闭。

3. 轨道系统：常州快速门采用的轨道系统有悬挂式、底部式、内置式等多种，适用于不同的门洞结构。

4. 底部密封：常州快速门的底部密封设计可以有效防止灰尘、昆虫等进入门内，保持门内清洁。

5. 控制系统：常州快速门采用的控制系统有手动、遥控、感应等多种方式，方便快捷。

6. 安全装置：常州快速门还配有多种安全装置，如安全光幕、安全气囊等，确保使用时的安全性。

7. 防风能力：常州快速门在关闭时具有很好的防风能力，能够承受大风的吹袭。

综上，常州快速门的技术参数非常优秀，可以满足不同需求的应用场景，是一种值得信赖的高速开关门。

- 1 -。

赛科门控
工业门分类
工业门的种类比较多，主要有以下几种：快速卷帘门、卷帘门、工业提升门、工业平移门等。

1、工业提升门由一系列门板组成(常见的为金属或布质材料等)，沿轨道上升，工业提升门在外观结构设计气派、使用舒畅之感;而较大尺寸的工业产品其稳定、壮观的运行态势更能带给人们强烈的视觉冲击。

2、工业快速门：它的最大瞬间速度可达2 米/
秒。

可以阻隔空气流动，借以保证特定单元的环境达到标准。

它还具有高频高速开关，且能保证运转畅通。

3、工业滑升门：它的各种功能都是在工业及物流环境中逐步发展的，它能够满足保温、高频率开关、使用寿命、使用安全等多方面的需求，目前越来越多在工业及物流项目方面使用。

快速阀工作原理
快速阀是一种常见的控制阀门，其工作原理主要包括如下几个步骤：
1. 开启状态（开启动作）：当有压力介质进入快速阀的入口时，介质会在阀门底部形成一个小孔。

此时，介质由于压力的作用会迫使阀门底部的活塞向上移动，并且形成类似喷射嘴的形状，从而使介质以较快的速度穿过小孔进入出口。

2. 控制阀动作（开启控制）：当控制阀接收到控制信号时，它会通过控制阀芯的移动来改变入口压力，并且对快速阀进行控制。

当控制阀芯向上移动时，通过调节活塞上部的密封面积，有效地减小了活塞底部受到的压力，从而降低了快速阀的开启速度。

3. 关闭状态（关闭动作）：当控制阀接收到关闭信号时，控制阀芯会向下移动，使得活塞底部的压力重新增加，于是活塞被推回到初始位置。

这样，阀门的底部孔被完全封闭，介质无法通过快速阀流动，从而实现了阀门的关闭。

总之，快速阀的工作原理是通过改变活塞上部和底部的压力差，控制活塞的运动，实现阀门的快速开启和关闭。

快速卷门
快卷门门扇采用透明聚乙烯或硬聚酯纤维帘布，采用铝型材或不锈钢导轨，具有能见度好，质量轻，启闭速度快、高可靠性等特点。

快卷门适用于工业厂房及辅助建筑中启闭频繁或物料快速流动通道，所有洞口均可使门扇装于外墙、内墙两侧或洞口内。

二、工作原理、产品结构及特点
快卷门主要由驱动电机、传动滚筒、门板帘片、立柱、下门梃、控制系统、密封组件等组成。

门体可以嵌装在门洞内或安装在门洞内外两侧。

快卷门使用时，门扇顶部雷达起感应作用，当感应到有人或车辆进出时，门扇快速自动打开，当人或车辆离开感应范围，门扇延时将自动关闭，能很好地保证空间的密封性。

若门扇在关门过程中遇到紧急状态时，立柱下端的光电开关感应到门下由异物，开门机将停止工作，从而保证人员或设备进出的安全。

1、高速开启和关闭：所有快卷帘门均能达到1.0～1.2米/秒的开启
速度，0.6～1.0米/秒的关闭速度，使物流通道在频繁使用的同时又能最大程度的满足相对密封的要求。

2、碰撞脱轨：1、所有快速卷帘门均配备自动脱轨系统，它会使门在受到撞击后自动与轨道脱离，保护人、车安全，同时也避免了门体在受到猛烈撞击后被损坏，且无需使用任何工具，在几分钟内便可将门复位至正常使用状态。

2、碰撞反弹：为人员安全起见，所有快速卷帘门的底部均装有感应装置，当门在下降的过程中，门底部与物体轻微的碰撞也会使门停止关闭，并反方向开启。

3、灵活的控制方式：按钮式、拉绳式、遥控式、磁环式、图象监控式、雷达感应式。

4、型号多样：根据客户的不同使用要求，能够有多种不同形式的快卷门可供选择，如不同透明程度以及不同抗风压标准等。

三、技术参数。

工业快速门伺服控制系统使用说明书336000071 V1.3 2目 录一、序言 (1)二、交货检查 (2)三、标准规格 (2)四、机械安装及尺寸 (4)五、电气安装 (6)六、产品操作 (10)七、高级电气安装 (19)八、产品保养 (22)九、故障代码说明 (23)一、序言感谢您使用工业快速门伺服控制系统。

请在仔细阅读本产品手册后再进行相关的操作。

本手册主要为用户提供可以正确使用和维护的相关指导和说明，手册中涉及到设备的参数设定、异常诊断、排除及日常维护等。

以下为特别注意的事项：安装任何部件或接线前，都必须完全切断电源10分钟以上，且电路板上的LED灯已完全熄灭再操作！切勿带电操作！控制器和电机驱动器必须安全接地，请在标有“PE”和处接地，接地线径为3.5mm²以上铜线，接地电阻小于10Ω。

系统出厂前已通过耐压测试，用户不可再对系统进行耐压测试。

控制器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置。

自行拆开控制器内箱所造成的破坏，本公司不承担免费维修责任。

勿湿手操作，请戴绝缘手套操作！勿用手触碰按键绝缘部分外的器件及焊点！安装电机组时，门轴需要完全穿过减速机。

安装、调试和开闭门时，严禁门下站人或行走。

操作关闭门帘之前，应先检查门帘下方是否有阻碍物，若有，必须清理干净。

本公司保留任何适当的技术、 生产和商业化修改的权利，同时产品 基本特点并不改变。

二、交货检查每套设备在出厂前，均经严格的品管。

开箱时，请认真确认：在运输中是否有破坏或刮伤损坏现象，本机铭牌的额定值是否与您订货要求相一致。

三、标准规格1.控制器规格参数型号 PE500箱体材料 ABS塑料 冷轧钢板尺寸（长x宽x高）340x198x143 400x250x175 mm安装方式 垂直安装，无振动输入电源电压 单相 AC200-240 V输入电源频率 50/60 Hz最大输出功率 1.5 KW对外部设备供电能力24 VDC 0.5 A工作温度 -10～+50 ℃存储温度 -20～+55 ℃环境湿度 30%-85%，无凝露防护等级 IP54 IP42使用场所 室内，不受阳光直射，无尘埃，腐蚀性气体，油雾，水蒸气等重量（净重） 1.7 4.5 Kg2.驱动器规格参数：型号 PE200 PE500尺寸（长x宽x高）440x110x180 522x130x200 mm 输出额定功率 0.75 1.5 KW 输出额定转速 2,000 RPM 输出额定转矩 3.59 7.2 Nm 输入电源电压 单相AC220 V输入电源频率 50/60 Hz 输入电流 6.5 13 A工作温度-10～+40（+40～+50降额一半使用） ℃ 存储温度 -20～+55 ℃ 环境湿度 30%-85%，无凝露防护等级 IP54限位模式 绝对值编码器、接近开关自锁方式 电子机械刹车手动释放 手柄、电池（选配）净重 10.2 (配RV50减速机) 17 (配RV63减速机) Kg四、机械安装及尺寸尺寸五、电气安装子形端子名称 说明 端子规格电源L 交流电源输入，火线(L)、零线(N)通过小型断路器进行控制单相AC200-240V，50/60Hz NPE电源L1 和驱动器的主电源输入（L1、N1、PE）连接或连接其它AC220V设备输出电压AC220V，负载≤13A N1PE六、产品操作1.操作功能介绍本公司所有生产的伺服控制系统，有如下操作方式可供选择：控制器操作、 点动升降、连续升降、紧急停机、单面操作盒操作、延时操作、雷达操作及地磁操作等。

精美工业快速门施工方案1. 引言工业快速门是一种常见的自动门，其特点是开启速度快、密封性好、安全可靠。

本文将介绍精美工业快速门的施工方案，包括材料准备、工具使用、安装步骤等内容。

2. 材料准备在施工精美工业快速门之前，我们需要准备以下材料：•快速门门体：由铝合金或钢材制成的门板，根据客户需求定制尺寸；•快速门电机：负责驱动门体的开启和关闭，具备防止门体碰撞的安全机制；•控制系统：用于操控快速门的开启和关闭，可根据需要选择手动或自动控制方式；•安全装置：包括红外线感应器和门体碰撞保护装置，确保在门体运动过程中的安全性；•其他辅助材料：包括支架、螺丝、密封胶等。

3. 工具使用在施工精美工业快速门过程中，需要使用以下工具：•螺丝刀：用于拆装螺丝；•扳手：用于拧紧连接件；•电钻：用于在墙面打孔；•测量工具：如尺子、水平仪，用于测量和对齐。

4. 施工步骤4.1 安装门体1.根据门洞尺寸，将门体切割至合适尺寸。

门体一般由数块门板组成，需将这些门板连接起来。

2.使用螺丝刀和螺丝将门板连接，确保连接牢固。

3.在门洞上方安装支架，用于固定门体。

4.2 安装电机和控制系统1.将快速门电机安装在门体上方的支架上，确保电机稳定并能够顺畅驱动门体。

2.连接电机与控制系统，根据电路图正确连接各个线缆。

3.将控制系统安装在合适位置，并连接电源。

4.3 安装安全装置1.安装红外线感应器：将红外线感应器安装在门体两侧，用于检测门体上是否有障碍物。

2.安装门体碰撞保护装置：将门体碰撞保护装置安装在门体底部，用于防止门体在关闭过程中发生碰撞。

4.4 调试和测试1.打开控制系统电源，测试快速门的开启和关闭功能。

2.调整控制系统的参数，如开启和关闭的速度，灵敏度等，以满足客户需求。

3.测试安全装置的功能，确保红外线感应器和门体碰撞保护装置能够正常工作。

5. 施工注意事项•在施工过程中，需确保工作环境安全，避免发生意外。

•施工前需仔细阅读产品说明书，了解每个部件的功能和正确安装方法。

快速门简介快速门又称为快速卷帘门、高速门、快速堆积门、高速卷帘门。

它是通过PLC、变频器、编码器控制（PVC材质）门帘快速升降，是专为物料的快速流动（以缩短进出时间）而设计的，具有快速、安全、可靠等特点，除可用于一般厂房外，还用于医药、食品、电子、洁净厂房（1000级至10万级），净化车间、卷烟、印刷、纺织、超市及其它轻工业厂房的区域隔离及其它任何需快速出入的场所。

快速门主要功能是保温、保湿、防尘、防虫、隔音等，使车间保持恒温、恒湿、洁净的工作环境。

快速门一般是指每秒运行速度超过0.6米的门，是快速升降的无障碍隔离门，主要功能是保温、保湿、防尘、防虫、隔音等，使车间保持恒温、恒湿、洁净的工作环境。

适用于食品、医药、电子、橡胶、化工、汽车、纺织、物流等领域。

快速门主要由门框架系统、门帘系统、驱动电机、控制系统组成。

框架系统：主要材质为碳钢板或铝合金制成。

门帘系统：主要由PVC织布或铝合金型材组成。

赛科驱动电机系统：主要由刹车片，马达，减速机组成。

控制系统：最常用的是由PLC/变频器/编码器成套或自带IPM模块的集成电路板，赛科企业采用的控制系统大都是以PLC/变频器/编码器为主。

快速门安全系统，根据客户要求，主要配置红外线电眼开关，安全气压传感器（部份机械精度高控制系统稳定性高的企业使用安全接触带）或光幕系统；光幕系统应该是安全保护的最高级别.升降速度：0.8m/s-1.5m/s，从底到顶一般在2秒钟左右（速度是电动卷闸门的20倍），车辆、行人无需等待，不构成障碍，更高速的是，开门触发信号有多种方式：手动按钮、雷达感应、红外线光电感应、地磁感应、遥控等。

门布材质：一般以SAYOK品牌企业PVC或PVDF膜材作为帘布，特别是PVDF膜材抗老化性能更好，不易退色而且有自洁功能，做快速卷门非常适合。

厚度0.8mm-2.0mm。

2.0mm 厚的门片，会将整个产品结构改变。

颜色有橙色、黄色、蓝色、银色、透明网格，黑色等，以橙色为首选，原因是橙色非常醒目，刺激昆虫的感观，具有一定的防虫功能。

快速切断阀的工作原理快速切断阀（Quick Opening Valve）是一种常用于工业流体管道系统中的阀门。

其工作原理是通过快速打开或关闭阀门，实现流体的快速切断或通畅，以满足工艺过程的要求。

快速切断阀的工作原理主要包括阀门结构和控制方式两个方面。

一、阀门结构快速切断阀通常采用球阀或蝶阀结构。

球阀由阀体、阀盖、阀球和阀杆组成。

阀球内部有一个球孔，通过旋转阀杆控制球孔的开启和关闭。

蝶阀由阀体、阀盘和阀杆组成。

阀盘内部有一个圆孔，通过旋转阀杆控制圆孔的开启和关闭。

二、控制方式快速切断阀的控制方式有手动控制和自动控制两种。

1. 手动控制：手动控制的快速切断阀通常通过手轮或手柄进行控制。

当需要切断或通畅流体时，操作人员可以旋转手轮或手柄，使阀门迅速打开或关闭。

手动控制的优点是操作简单、可靠性高，但需要人工操作，不适用于自动化流程。

2. 自动控制：自动控制的快速切断阀通常通过电动执行器或气动执行器进行控制。

电动执行器通过接收信号控制阀门的开启或关闭，实现自动化控制。

气动执行器通过接收气源信号控制阀门的开启或关闭，实现自动化控制。

自动控制的优点是可实现远程控制、自动化程度高，但需要配备相应的控制系统和传感器。

快速切断阀的工作原理是通过阀门的快速打开或关闭，实现流体的快速切断或通畅。

当阀门处于关闭状态时，阀体与阀盖紧密贴合，阀球或阀盘完全遮挡了流体通道，阻止流体通过。

当阀门需要打开时，通过旋转阀杆，使阀球或阀盘转动到一定角度，打开流体通道，实现流体的通畅。

快速切断阀在工业流体管道系统中的应用十分广泛。

它能够快速切断流体，避免流体泄漏或流失，保证生产过程的安全性和稳定性。

同时，它也能够快速通畅流体，满足对流体流速要求较高的工艺过程。

因此，快速切断阀在化工、石油、电力、冶金等行业都有广泛的应用。

快速切断阀是一种常用的阀门，其工作原理是通过阀门的快速打开或关闭，实现流体的快速切断或通畅。

它的阀门结构和控制方式多样，可适用于不同的工业流体管道系统。

赛科门控快速门原理1、主动滚动支撑在工业卷门机上外挂水平移动滚动支撑机构，通过电机带动变速箱内蜗杆、涡轮转动，由输出轴在驱动卷轴旋转的同时带动滚动支撑中水平移动机械机构工作，并通过旋盘式机械双限位机构与墙壁控制箱配合，进行准确无误的限位，从而带动门体上下运行，水平移动机械机构带动卷门机和卷轴前后水平移动。

此种工作方式加强了门体的密封性，减少了门板之间的磨损和摩擦，降低了运行噪音，提高了系统的长时间运行可靠性。

快速门的门帘在启闭过程中，卷轴可根据实际需要贴近或远离墙体，确保下垂帘片进入导轨的部分始终垂直运行，有效减少帘片与导轨的摩擦，使卷门机的提升力都作用在提升帘片上。

降低噪音、磨损，提高了帘片和电机的使用寿命，同时保证帘片挂钩整体受力，避免发生因帘片过长、过重以及传统的安装方法使帘片两端受力过大，甚至超过帘片挂钩的受力极限从两端到中间变形或撕裂，造成脱钩的现象。

门帘矬于关闭状态后，快速门由于系统轴紧贴墙体，从而可以实现帘片顶部的密封，很大程度提高了防撬效果，增强抗风能力。

门帘顶部占用空间更少，快速门的主轴安装高度可以降低，帘片所需数量也相对减少，可以有效降低成本。

2、从动滚动支撑当电机带动卷轴转动时，靠向前转动力的惯性，整个卷轴系统在滚动支撑的两个滑行槽内自由运行。

开启时卷轴远离墙体，帘片卷径增加；关闭时卷轴向靠近墙赛科门控体方向运行，卷径减小。

因运行自由，当有风作用在门帘片上时，帘片顶端易远离墙体，出现缝隙，应在导轨的顶端安装带有密封毛条的门楣，增加密封性。

无风压要求时可选用。

从动滚动支撑零件少，结构简约，体现出了更好的经济性。

传统卷帘门的卷轴位置不变，帘片易弯曲，快速卷帘门容易造成弓形缝隙，并在导轨上端处造成更多的摩擦和磨损，噪音大，顶部空间大。

欧式复合性卷帘门安装滚动支撑后，卷帘门与过梁之间缝隙减小，使门体与建筑结构更加贴近，提高了帘片与顶部之间有效的密封性，帘片的磨损和摩擦也减小，使门保持外观良好；噪音小，帘片运行更加宁静；节省了顶部安装空间。
