活学软件巧算量之马凳筋计算

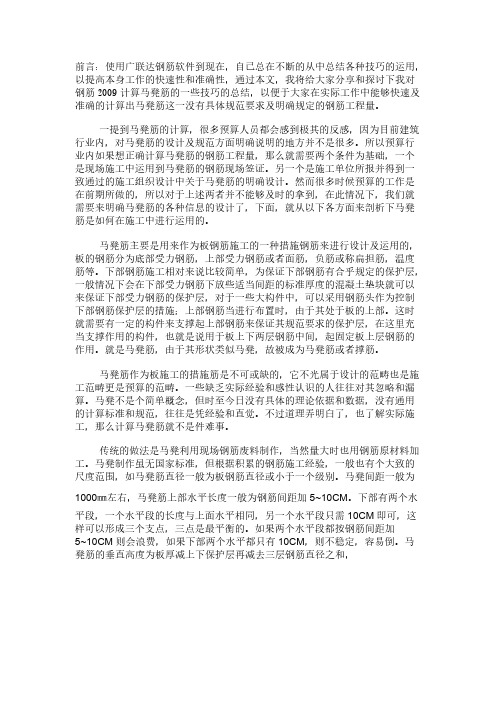

前言：使用广联达钢筋软件到现在，自己总在不断的从中总结各种技巧的运用，以提高本身工作的快速性和准确性，通过本文，我将给大家分享和探讨下我对钢筋2009计算马凳筋的一些技巧的总结，以便于大家在实际工作中能够快速及准确的计算出马凳筋这一没有具体规范要求及明确规定的钢筋工程量。

一提到马凳筋的计算，很多预算人员都会感到极其的反感，因为目前建筑行业内，对马凳筋的设计及规范方面明确说明的地方并不是很多。

所以预算行业内如果想正确计算马凳筋的钢筋工程量，那么就需要两个条件为基础，一个是现场施工中运用到马凳筋的钢筋现场签证。

另一个是施工单位所报并得到一致通过的施工组织设计中关于马凳筋的明确设计。

然而很多时候预算的工作是在前期所做的，所以对于上述两者并不能够及时的拿到，在此情况下，我们就需要来明确马凳筋的各种信息的设计了，下面，就从以下各方面来剖析下马凳筋是如何在施工中进行运用的。

马凳筋主要是用来作为板钢筋施工的一种措施钢筋来进行设计及运用的，板的钢筋分为底部受力钢筋，上部受力钢筋或者面筋，负筋或称扁担筋，温度筋等。

下部钢筋施工相对来说比较简单，为保证下部钢筋有合乎规定的保护层，一般情况下会在下部受力钢筋下放些适当间距的标准厚度的混凝土垫块就可以来保证下部受力钢筋的保护层，对于一些大构件中，可以采用钢筋头作为控制下部钢筋保护层的措施；上部钢筋当进行布置时，由于其处于板的上部。

这时就需要有一定的构件来支撑起上部钢筋来保证其规范要求的保护层，在这里充当支撑作用的构件，也就是说用于板上下两层钢筋中间，起固定板上层钢筋的作用。

就是马凳筋，由于其形状类似马凳，故被成为马凳筋或者撑筋。

马凳筋作为板施工的措施筋是不可或缺的，它不光属于设计的范畴也是施工范畴更是预算的范畴。

一些缺乏实际经验和感性认识的人往往对其忽略和漏算。

马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。

不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。

马凳筋计算公式
1、马凳筋的根数计算公式：
可按面积计算根数，马凳筋个数=板面积/（马凳筋横向间距*纵向间距），如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马镫个数必须扣除中空部分。

梁可以起到马凳筋作用，所以马镫个数须扣梁。

电梯井、楼梯间和板洞部位无需马镫不应计算，楼梯马镫另行计算。

2、马凳筋的长度计算公式：
马镫高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm（也可以是80mm，马镫上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马镫的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板，防止马凳筋返锈。

马凳筋的长度如何计算？马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板，防止马凳筋返锈。

马凳筋的规格：当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16；厚度大于800mm最好采用钢筋支架或角钢支架。

筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式，支架必须经过计算才能确定它的规格和间距，才能确保支架的稳定性和承载力。

在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。

支架立柱间距一般为1500MM，在立柱上只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。

除此之外还要用斜撑焊接。

支架的设计应该要有计算式，经过审批才能施工，不能只凭经验，支架规格、间距过小造成浪费，支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。

所以支架设计不能掉以轻心。

马凳其它注意事项建筑工程一般都对马凳筋有专门的施工组织设计，如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算，但有二个前提，就是马凳要有一定的刚度，能承受施工人员的踩踏，避免板上部钢筋扭曲和下陷。

二是为了避免以后结算争议和扯皮，对马凳办理必要的手续和签证，由施工单位根据实际制作情况以工程联系单的方式提出，报监理及建设单位确认，根据确认的尺寸计算。

根据程量清单计价规范P52页第19条：现浇构件中固定位置的支撑钢筋、双层钢筋用“铁马”，伸出构件的锚固钢筋、预制构件的吊钩等就并入钢筋工程量内。

马凳筋的长度如何计算？马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板，防止马凳筋返锈。

马凳筋的规格：当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16；厚度大于800mm最好采用钢筋支架或角钢支架。

筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式，支架必须经过计算才能确定它的规格和间距，才能确保支架的稳定性和承载力。

在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。

支架立柱间距一般为1500MM，在立柱上只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。

除此之外还要用斜撑焊接。

支架的设计应该要有计算式，经过审批才能施工，不能只凭经验，支架规格、间距过小造成浪费，支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。

所以支架设计不能掉以轻心。

马凳其它注意事项建筑工程一般都对马凳筋有专门的施工组织设计，如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算，但有二个前提，就是马凳要有一定的刚度，能承受施工人员的踩踏，避免板上部钢筋扭曲和下陷。

二是为了避免以后结算争议和扯皮，对马凳办理必要的手续和签证，由施工单位根据实际制作情况以工程联系单的方式提出，报监理及建设单位确认，根据确认的尺寸计算。

根据程量清单计价规范P52页第19条：现浇构件中固定位置的支撑钢筋、双层钢筋用“铁马”，伸出构件的锚固钢筋、预制构件的吊钩等就并入钢筋工程量内。

钢筋算量中马凳筋的计算背景：对于马凳筋大家都不陌生，马凳筋，施工术语。

它的形状像凳子故俗称马凳，也称撑筋。

用于上下两层板钢筋中间，起固定上层板钢筋的作用。

但是马凳筋是如何计算的呢，请继续往下看首先我们要清楚软件中都有哪些构件中有马凳筋的信息在软件中的板和筏板的属性中我们可以看到有马凳筋相关的信息马凳筋参数图：软件中给出了三种参数图，I、II、III型其中II、III 型为线形马凳。

线形马凳筋方向：仅限线形马凳筋使用，即对Ⅱ、Ⅲ型马凳筋起作用除了板和筏板外，在负筋的属性中也有马凳筋的信息马凳筋排数：设置负筋、分布筋下马凳筋的排数，可以为0，双边标注负筋两边的马凳筋排数不一致时，用“/”隔开。

接下来我们看马凳筋的计算当马凳筋信息输入的是具体的数量，且不带间距信息时，则只要布置了板就计算，不考虑是否有面筋、温度筋、负筋的存在，除此信息格式之外需要考虑：当只布置了底筋时，不计算马凳筋；当布置了面筋、温度筋、负筋时，需要按照各自的布置范围计算马凳筋；I型马凳筋的计算：单根长度为：L=L1+2*L2+2*L3输入格式为：数量+级别+直径或级别+直径+间距*间距，如200B12或B12@1000*1000;当输入的为第一种格式时：200B12，直接取所输入的数量即可，即根数为200，如下图当输入的为第二种格式时：B12@1000*1000当该最小板块布置了温度筋和负筋或布置了面筋时，则马凳筋的数量按以下方式进行计算：使用该最小板块的净面积(扣除其余图元所占面积后的净面积)除以马凳筋的(间距*间距)板的间距是6000*6000，梁宽350，图中只绘制了面筋马凳筋根数计算为：（6000-350）*（6000-350）/1000*1000=31.923，向上取整加1根，则为33根当该最小板块仅布置了负筋时，则马凳筋的数量按以下方式进行计算：使用负筋的布置范围(扣除范围两端与别的负筋相交的范围)除以马凳筋的间距(取最前面的间距)再乘以该负筋中马凳筋的排数信息即可得出马凳筋的总数；负筋属性：单边标注2000，计算出的马凳筋根数为12根马凳筋根数计算为：【6000-350-（2000-350/2）*2】单根负筋布置范围/1000=2，向上取整加+1，就是3根，马凳筋排数为1,3*1=3根，板中绘制了四面负筋，3*4=12根，同软件计算根数。

马凳筋定义及其算量、套定额方法马凳筋，其主要作用是支撑在板的上皮和下皮钢筋间，确保两皮钢筋间距符合规范要求，板筋采用钢筋马凳，是要纵横方向间距600-1000左右予以支撑。

马凳筋的概念马凳，它的形状象凳子故俗称马凳，也称撑筋。

用于上下两层板钢筋中间，起固定上层板钢筋的作用。

马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。

一些缺乏实际经验和感性认识的人往往对其忽略和漏算。

马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。

不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。

任何把简单的事情复杂化和把复杂的问题简单化都是有害的。

当根底厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。

马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋一样。

纵向和横向的间距一般为1米。

不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。

总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。

定额对马凳筋规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算如##定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

马凳的概念马凳筋作为板的措施钢筋是必不成少的,从技巧和经济角度来说有时也是举足轻重的,它既是设计的领域也是施工领域更是预算的领域.一些缺少现实经验和感性熟悉的人往往对其疏忽和漏算.马凳不是个简略概念,但时至今日没有具体的理论根据和数据,没有通用的盘算尺度和规范,往往是凭经验和直觉.不过道理弄明白了,也懂得现实施工,那么盘算马凳筋就不是件难事.任何把简略的工作庞杂化和把庞杂的问题简略化都是有害的.马凳,它的外形象凳子故俗称马凳,也称撑筋.用于高低两层板钢筋中央,起固定上层板钢筋的感化.当基本厚度较大时（大于800mm）不宜用马凳,而是用支架更稳固和稳固.马凳钢筋一般图纸上不注,只有个体设计者设计马凳,大都由项目工程师在施工组织设计中具体标明其规格.长度和间距,平日马凳的规格比板受力筋小一个级别,如板筋直径ф12可用直径为ф10的钢筋做马凳,当然也可与板筋雷同.纵向和横向的间距一般为1米.不过具体问题还得具体看待,假如是双层双向的板筋为ф8,钢筋刚度较低,须要缩小马凳之间的距离,如间距为@800*800,假如是双层双向的板筋为ф6马凳间距则为@500*500.有的板钢筋规格较大,如采取直径ф14,那么马凳间距可恰当放大.总之马凳设置的原则是固定牢上层钢筋网,能推却各类施工运动荷载,确保上层钢筋的呵护层在规范划定的规模内.板厚很小时可不设置装备摆设马凳,如小于100MM 的板马凳的高度小于50mm,无法加工,可以用短钢筋头或其它材料代替.总而言之,马凳的设置要相符够用适度的原则,既能知足请求又要勤俭资本.定额对马凳的划定有些地方定额对马凳筋的盘算有明白划定,那么按定额规矩盘算,但这个盘算成果只能用于预算和结算不克不及用于施工下料,因为它仅仅是个重量,而不是从它本身的功效和受力特点来盘算,如浙江定额划定：设计无规准时,马凳的材料应比底板钢筋下降一个规格,长度按底板厚2倍加0.2米盘算,每平方米1个,盘算钢筋总量.山西省的定额划定按照1根／m2盘算,直径按照Φ12盘算,很显然它不实用于施工.马凳筋的根数若何盘算？可按面积盘算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,假如板筋设计成底筋加支座负筋的情势,且没有温度筋时那么马凳个数必须扣除中空部分.梁可以起到马凳筋感化,所以马凳个数须扣梁.电梯井.楼梯间和板洞部位无需马凳不该盘算,楼梯马凳另行盘算.马凳筋的长度若何盘算？马凳高度=板厚-2*呵护层-Σ(上部板筋与板最下排钢筋直径之和).上平直段为板筋间距+50 mm（也可所以80mm,马凳上放一根上部钢筋）,下左平直段为板筋间距+50 mm,下右平直段为100,如许马凳的上部能放置二根钢筋,下部三点安稳地支承在板的下部钢筋上.马凳筋不克不及接触模板,防止马凳筋返锈.马凳筋的规格：当板厚≤140mm,板受力筋和散布筋≤10,时马凳筋直径可采取ф8;当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采取ф10;当200mm<h≤300mm时,马凳直径可采取ф12;当300mm<h≤500mm时,马凳直径可采取ф14;当500mm<h≤700mm时,马凳直径可采取ф16;厚度大于800mm最好采取钢筋支架或角钢支架.筏板基本中措施钢筋大型筏板基本中措施钢筋不必定采取马凳钢筋而往往采取钢支架情势,支架必须经由盘算才干肯定它的规格和间距,才干确保支架的稳固性和承载力.在肯定支架的荷载时除盘算上部钢筋荷载外斟酌施工荷载.支架立柱间距一般为1500MM,在立柱上只需设置一个偏向的通长角铁,这个偏向应当是与上部钢筋最下一皮钢筋垂直,间距一般为2000MM.除此之外还要用斜撑焊接.支架的设计应当要有盘算式,经由审批才干施工,不克不及只凭经验,支架规格.间距过小造成糟蹋,支架规格.间距过大可能造成基本钢筋整体塌陷轻微效果.所以支架设计不克不及失落以轻心.马凳其它留意事项建筑工程一般都对马凳筋有专门的施工组织设计,假如施工组织设计中没有对马凳作出明白和具体的解释那么就按通例盘算,但有二个前提,就是马凳要有必定的刚度,能推却施工人员的踩踏,防止板上部钢筋扭曲和下陷.二是为了防止今后结算争议和扯皮,对马凳筹划须要的手续和签证,由施工单位根据现实制造情形以工程接洽单的方法提出,报监理及扶植单位确认,根据确认的尺寸盘算.根据程量清单计价规范P52页第19条：现浇构件中固定地位的支持钢筋.双层钢筋用“铁马”,伸出构件的锚固钢筋.预制构件的吊钩等就并入钢筋工程量内.为什么看上去是措施用的钢筋算在实体项目中呢,很简略,因为它是隐藏在砼内形成工程实体的.所以马凳固然是措施性钢筋但应归入实体项目而不克不及归入措施项目.招标单位在编制工程量清单时应盘算马凳归并在钢筋工程量并在项目特点.工作内容中描写清晰.投标人在复核工程量清单时须要盘算马凳工程量,斟酌在分解单价内,勿放在措施费中.上海地区马凳钢筋按实盘算归入钢筋总量中介入钢筋调剂,一些施工单位把马凳套成预埋铁件是错误的.马凳分列可按矩形陈列也可梅花放置,一般是矩形陈列.马凳偏向要一致.有一些不正规施工单位为了省钢筋不是用马凳固定板钢筋而量用其它硬物如石子.垫块.木块.塑料等充当马凳功效,这是没有专业性的蛮横施工.钢筋图形软件中一般都有马凳筋的输入,异常便利快速地统计出马凳的重量.。

马凳算量马凳的概念马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。

一些缺乏实际经验和感性认识的人往往对其忽略和漏算。

马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。

不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。

任何把简单的事情复杂化和把复杂的问题简单化都是有害的。

马凳，它的形状象凳子故俗称马凳，也称撑筋。

用于上下两层板钢筋中间，起固定上层板钢筋的作用。

当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。

马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。

纵向和横向的间距一般为1米。

不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。

总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。

定额对马凳的规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

多年经验分享——马凳筋的计算方法
本人结合数年的施工经验，经过查资料，总结了马凳筋的算法，供大家参考。

1.马凳筋的
放置。

当板或者基础下部钢筋网绑扎完毕以后放置马凳筋，放到下部钢筋网的下排钢筋上。

板或者基础上部钢筋网的下排钢筋放置到马凳筋上2.马凳筋的长度计算。

马凳筋的高度=
板厚-2*保护层-（板的上部钢筋直径的总和+板的下部钢筋的最下排钢筋直径）上平直段的长度=板筋间距+50 或者上平直段长度=80（只放置一根钢筋）马凳筋下左平直段的长度=
板筋间距+50（放置两根钢筋）马凳筋下右边平直段的长度=1003. 马凳筋的直径的选用
以上钢筋直径选用时要结合现场实际情况。

总之遵循一个原则就是马凳筋要固定牢钢筋网，能够承受上部的施工荷载，确保上层的钢筋的保护层在规范的范围内。

通常情况下马凳
筋直径比板筋小一个级别4.马凳筋的间距。

纵横向的间距一般为1000，但是当板筋直径
较小时要缩小马凳筋的间距。

如双层双向的板筋为直径6，马凳筋间距可为500*500. 5.马凳筋要设置的适度和够用，这样才能不浪费资源。

同时要注意做好这方面的工程联系单，
做过施工的都应该知道，6.马凳筋的排列方式。

可以矩形排列亦可以梅花形排列。

如今应
工程发展的需要成品马凳应运而生，大大的提高了钢筋的加工速度。

可是有些施工现场野
蛮施工用塑料马凳代替钢筋马凳虽然能够起到一定的牢固作用，但是大大的降低了钢筋与混凝土的结合强度，工程实际中应该严禁使用！。
