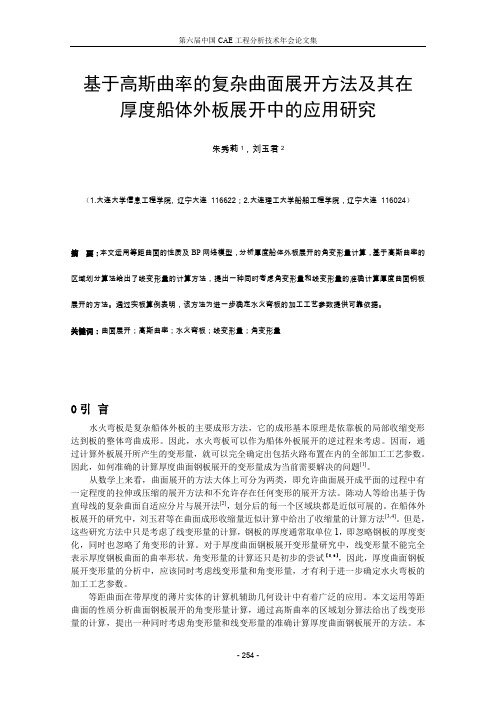

曲面展开方法的发展现状

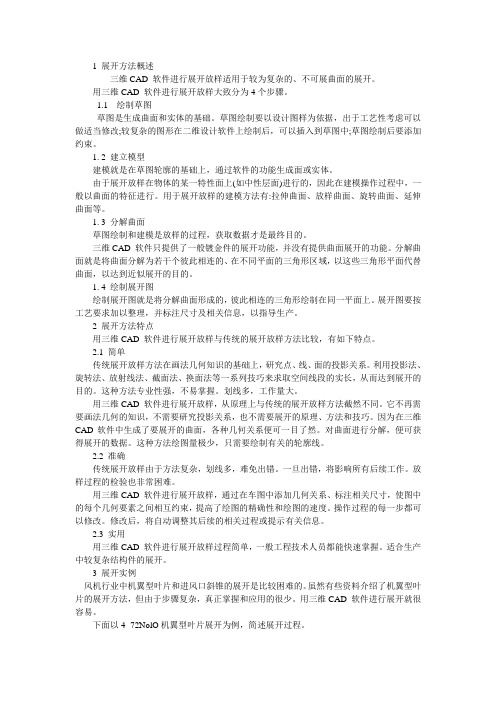

1 展开方法概述三维CAD 软件进行展开放样适用于较为复杂的、不可展曲面的展开。

用三维CAD 软件进行展开放样大致分为4个步骤。

1.1 绘制草图草图是生成曲面和实体的基础。

草图绘制要以设计图样为依据，出于工艺性考虑可以做适当修改;较复杂的图形在二维设计软件上绘制后，可以插入到草图中;草图绘制后要添加约束。

1. 2 建立模型建模就是在草图轮廓的基础上，通过软件的功能生成面或实体。

由于展开放样在物体的某一特性面上(如中性层面)进行的，因此在建模操作过程中，一般以曲面的特征进行。

用于展开放样的建模方法有:拉伸曲面、放样曲面、旋转曲面、延伸曲面等。

1. 3 分解曲面草图绘制和建模是放样的过程，获取数据才是最终目的。

三维CAD 软件只提供了一般镀金件的展开功能，并没有提供曲面展开的功能。

分解曲面就是将曲面分解为若干个彼此相连的、在不同平面的三角形区域，以这些三角形平面代替曲面，以达到近似展开的目的。

1. 4 绘制展开图绘制展开图就是将分解曲面形成的，彼此相连的三角形绘制在同一平面上。

展开图要按工艺要求加以整理，并标注尺寸及相关信息，以指导生产。

2 展开方法特点用三维CAD 软件进行展开放样与传统的展开放样方法比较，有如下特点。

2.1 简单传统展开放样方法在画法几何知识的基础上，研究点、线、面的投影关系。

利用投影法、旋转法、放射线法、截面法、换面法等一系列技巧来求取空间线段的实长，从而达到展开的目的。

这种方法专业性强，不易掌握。

划线多，工作量大。

用三维CAD 软件进行展开放样，从原理上与传统的展开放样方法截然不同。

它不再需要画法几何的知识，不需要研究投影关系，也不需要展开的原理、方法和技巧。

因为在三维CAD软件中生成了要展开的曲面，各种几何关系便可一目了然。

对曲面进行分解，便可获得展开的数据。

这种方法绘图量极少，只需要绘制有关的轮廓线。

2.2 准确传统展开放样由于方法复杂，划线多，难免出错。

一旦出错，将影响所有后续工作。

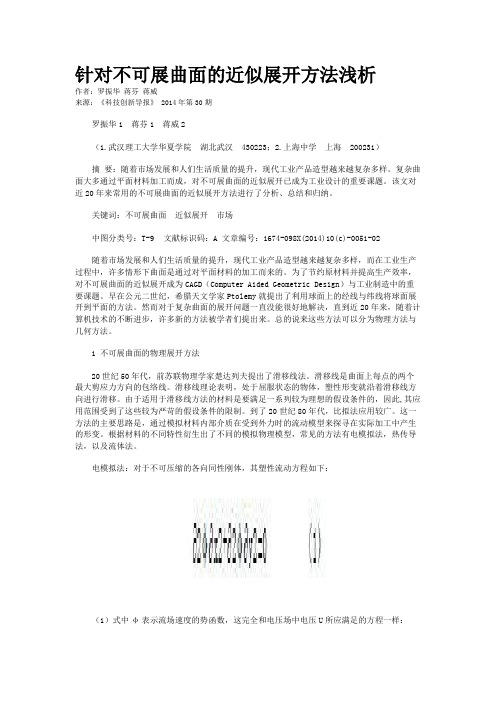

针对不可展曲面的近似展开方法浅析作者：罗振华蒋芬蒋威来源：《科技创新导报》 2014年第30期罗振华1 蒋芬1 蒋威2（1.武汉理工大学华夏学院湖北武汉 430223；2.上海中学上海 200231）摘要：随着市场发展和人们生活质量的提升，现代工业产品造型越来越复杂多样。

复杂曲面大多通过平面材料加工而成，对不可展曲面的近似展开已成为工业设计的重要课题。

该文对近20年来常用的不可展曲面的近似展开方法进行了分析、总结和归纳。

关键词：不可展曲面近似展开市场中图分类号：T-9 文献标识码：A 文章编号：1674-098X(2014)10(c)-0051-02随着市场发展和人们生活质量的提升，现代工业产品造型越来越复杂多样，而在工业生产过程中，许多情形下曲面是通过对平面材料的加工而来的。

为了节约原材料并提高生产效率，对不可展曲面的近似展开成为CAGD（Computer Aided Geometric Design）与工业制造中的重要课题。

早在公元二世纪，希腊天文学家Ptolemy就提出了利用球面上的经线与纬线将球面展开到平面的方法。

然而对于复杂曲面的展开问题一直没能很好地解决，直到近20年来，随着计算机技术的不断进步，许多新的方法被学者们提出来。

总的说来这些方法可以分为物理方法与几何方法。

1 不可展曲面的物理展开方法20世纪50年代，前苏联物理学家楚达列夫提出了滑移线法。

滑移线是曲面上每点的两个最大剪应力方向的包络线。

滑移线理论表明，处于屈服状态的物体，塑性形变就沿着滑移线方向进行滑移。

由于适用于滑移线方法的材料是要满足一系列较为理想的假设条件的，因此,其应用范围受到了这些较为严苛的假设条件的限制。

到了20世纪80年代，比拟法应用较广。

这一方法的主要思路是，通过模拟材料内部介质在受到外力时的流动模型来探寻在实际加工中产生的形变。

根据材料的不同特性衍生出了不同的模拟物理模型，常见的方法有电模拟法，热传导法，以及流体法。

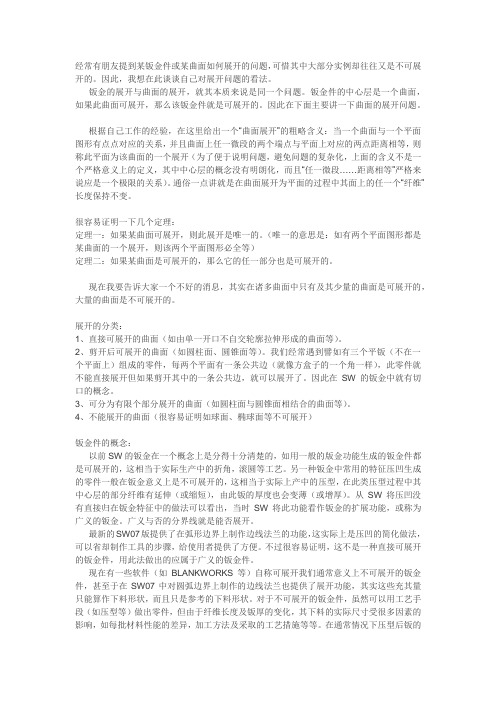

经常有朋友提到某钣金件或某曲面如何展开的问题，可惜其中大部分实例却往往又是不可展开的。

因此，我想在此谈谈自己对展开问题的看法。

钣金的展开与曲面的展开，就其本质来说是同一个问题。

钣金件的中心层是一个曲面，如果此曲面可展开，那么该钣金件就是可展开的。

因此在下面主要讲一下曲面的展开问题。

根据自己工作的经验，在这里给出一个“曲面展开”的粗略含义：当一个曲面与一个平面图形有点点对应的关系，并且曲面上任一微段的两个端点与平面上对应的两点距离相等，则称此平面为该曲面的一个展开（为了便于说明问题，避免问题的复杂化，上面的含义不是一个严格意义上的定义，其中中心层的概念没有明朗化，而且“任一微段……距离相等”严格来说应是一个极限的关系）。

通俗一点讲就是在曲面展开为平面的过程中其面上的任一个“纤维”长度保持不变。

很容易证明一下几个定理：定理一：如果某曲面可展开，则此展开是唯一的。

（唯一的意思是：如有两个平面图形都是某曲面的一个展开，则该两个平面图形必全等）定理二：如果某曲面是可展开的，那么它的任一部分也是可展开的。

现在我要告诉大家一个不好的消息，其实在诸多曲面中只有及其少量的曲面是可展开的，大量的曲面是不可展开的。

展开的分类：1、直接可展开的曲面（如由单一开口不自交轮廓拉伸形成的曲面等）。

2、剪开后可展开的曲面（如圆柱面、圆锥面等）。

我们经常遇到譬如有三个平钣（不在一个平面上）组成的零件，每两个平面有一条公共边（就像方盒子的一个角一样），此零件就不能直接展开但如果剪开其中的一条公共边，就可以展开了。

因此在SW的钣金中就有切口的概念。

3、可分为有限个部分展开的曲面（如圆柱面与圆锥面相结合的曲面等）。

4、不能展开的曲面（很容易证明如球面、椭球面等不可展开）钣金件的概念：以前SW的钣金在一个概念上是分得十分清楚的，如用一般的版金功能生成的钣金件都是可展开的，这相当于实际生产中的折角，滚圆等工艺。

另一种钣金中常用的特征压凹生成的零件一般在钣金意义上是不可展开的，这相当于实际上产中的压型，在此类压型过程中其中心层的部分纤维有延伸（或缩短），由此钣的厚度也会变薄（或增厚）。
