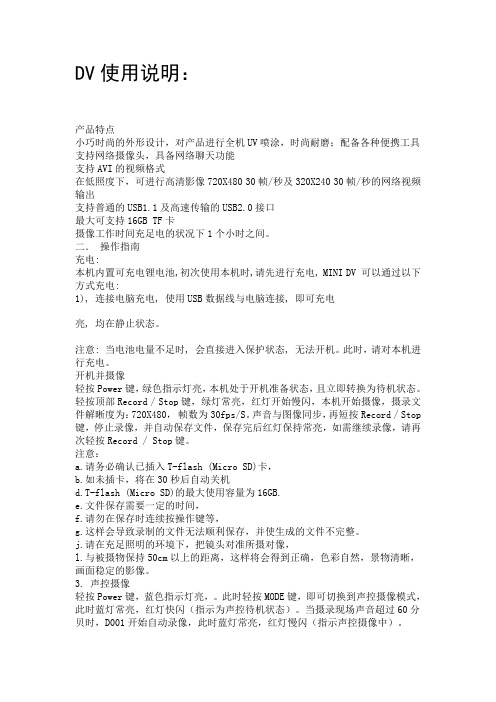

DV使用说明：产品特点小巧时尚的外形设计，对产品进行全机UV喷涂，时尚耐磨；配备各种便携工具支持网络摄像头，具备网络聊天功能支持AVI的视频格式在低照度下，可进行高清影像720X480 30帧/秒及320X240 30帧/秒的网络视频输出支持普通的USB1.1及高速传输的USB2.0接口最大可支持16GB TF卡摄像工作时间充足电的状况下1个小时之间。
二．操作指南充电:本机内置可充电锂电池,初次使用本机时,请先进行充电, MINI DV 可以通过以下方式充电:1), 连接电脑充电, 使用USB数据线与电脑连接, 即可充电亮, 均在静止状态。
注意: 当电池电量不足时, 会直接进入保护状态, 无法开机。
此时，请对本机进行充电。
开机并摄像轻按Power键，绿色指示灯亮，本机处于开机准备状态，且立即转换为待机状态。
轻按顶部Record / Stop键，绿灯常亮，红灯开始慢闪，本机开始摄像，摄录文件解晰度为：720X480，帧数为30fps/S。
声音与图像同步，再短按Record / Stop 键，停止录像，并自动保存文件，保存完后红灯保持常亮，如需继续录像，请再次轻按Record / Stop键。
注意：a.请务必确认已插入T-flash (Micro SD)卡，b.如未插卡，将在30秒后自动关机d.T-flash (Micro SD)的最大使用容量为16GB.e.文件保存需要一定的时间，f.请勿在保存时连续按操作键等，g.这样会导致录制的文件无法顺利保存，并使生成的文件不完整。
j.请在充足照明的环境下，把镜头对准所摄对像，l.与被摄物保持50cm以上的距离，这样将会得到正确，色彩自然，景物清晰，画面稳定的影像。
3. 声控摄像轻按Power键，蓝色指示灯亮，。
此时轻按MODE键，即可切换到声控摄像模式，此时蓝灯常亮，红灯快闪（指示为声控待机状态）。
当摄录现场声音超过60分贝时，D001开始自动录像，此时蓝灯常亮，红灯慢闪（指示声控摄像中）。
迷你DV使用说明书MODEL: MDC250L V2.1一、 产品简介本产品是当今首款采用内置存储器的先进摄像器。
用于数码有声视频拍摄，使用十分方便，是现代科技的完美结合。
产品操作简便，小巧精致，美观实用，便于携带，是商务、教育、安防、媒体、司法、旅游、医疗、生活等领域必备的实用工具，受到广大用户的青睐。
1、录像键(开始/停止)2、电源指示灯3、录音指示灯4、录像指示灯5、电源开关6、功能开关7、 TF卡插槽8、 USB接口9、摄像头10、麦克风11、迷你手电筒二、 操作说明1. 开机操作：将电源开关拨到“ON”处，先是红灯亮（大概2秒左右）到蓝灯或绿灯长亮即开机。
2. 开始录像：开机后，直接进入待机状态，功能开关打至VIDEO位置，蓝灯长亮，按下Start键蓝灯闪亮，录像开始。
3. 录像停止：在录像模式下，再次按Start键，则停止当前的录像，蓝灯快闪并保存录像内容，转为蓝灯长亮进入待机状态，重复第2、3点操作进入下一个片段录制。
（录像文件命名为VIDEO_001.... VIDEO_999存储在VIEDO文件夹内）。
4. 开始录音：开机后，直接进入待机状态，功能开关打至AUDIO位置，绿灯长亮，按下Start键绿灯闪亮，录音开始。
5. 录音停止：在录音模式下，再次按Start键，则停止当前的录音，绿灯快闪并保存录音内容。
6. 转为绿灯长亮进入待机状态，重复第4、5点操作进入下一个片段录制。
（录像文件命名为 AUDIO_001....AUDIO_999存储在AUDIO文件夹内）。
7. 关机：在待机状态下，将电源开关打至OFF，指示灯全灭，完成关机。
8. 连接电脑：在关机（指示灯全灭）或者VIDEO待机状态（蓝灯长亮）下时，可以做为U盘连接电脑，此时，电脑将会弹出可移动磁盘标识，录像文件保存目录为：可移动磁盘//Ucorder//VIDEO或AUDIO拔出可移动磁盘时，请点击右下角任务栏的可移动设备管理图标，在里面卸载该可移动存储设备，待系统确认可以安全拔出硬件后，再断开本产品与电脑的连接。

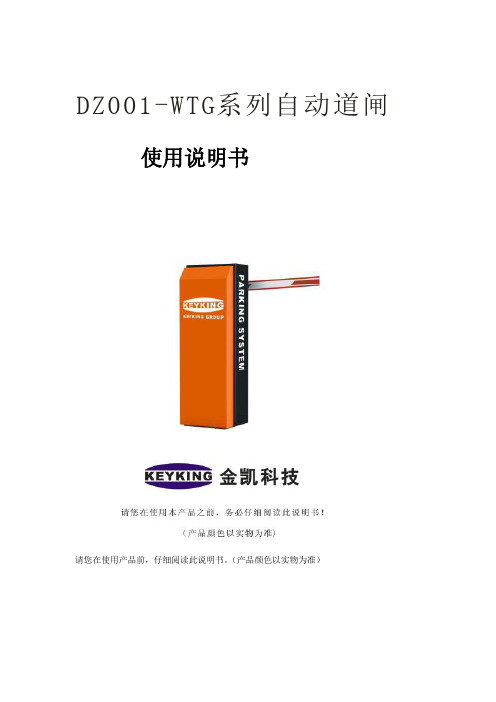

-系列自动道闸DZ001WTG使用说明书请您在使用产品前，仔细阅读此说明书。
（产品颜色以实物为准）一、产品概述DZ-WTG系列道闸是我司最新研发的一款智能型道闸，它具有以下的特点：1、道闸整体外观设计新颖，既美观又大方。
2、道闸采用全模具化设计，同时采用铝合金材料，不生锈，耐腐蚀。
3、采用我司独创的手动离合装置。
4、采用我司最新研发的道闸机芯，该机芯采用大减速比的传动结构，使机芯更紧凑，更实用。
5、采用我司独具一格的可变换闸杆起落方向设计。
6、实现了在选用不同长度的闸杆时可使用同一规格的平衡弹簧，避免了更换弹簧的麻烦。
二、产品系列及参数三、功能特点1、独有的手动离合装置，停电手动快速起杆。
2、闸杆起落方向可自由选定。
3、同一规格的平衡弹簧可与不同长度的闸杆配套使用。
4、具有开、关和停止控制信号。
5、红外对射防砸功能（需配对装置）。
6、支持外置和内置地感。
7、具有自动放行和低温自适功能。
四、工作技术参数五、产品示意图（图一）1、产品外形尺寸图（单位：mm）(图一)2、产品机芯图（图二）1：闸杆17：连杆2：减速箱18：双向调节螺母3：光电限位遮光片19：弹簧拉杆4：电动机20：摆杆轴5：垂直限位遮光片21：电控箱6：水平限位遮光片22：弹簧拉杆7：顶杆23：顶杆套定位螺丝8：顶杆套24：弹簧套筒座9：顶杆套卡环25：套筒垂直调节螺丝10：顶杆紧固螺母26：套筒垂直调节螺丝紧固螺母11：压棒27：连杆关节轴承12：压棒固定螺丝28：连杆关节轴卡环13：曲臂14：曲臂导向螺丝15：曲臂紧固螺母16：曲臂—连杆关节轴3、为了便于客户订货，特将道闸的方向规定为左、右固定状态，如下图所示：（1）：左固定状态：当面向机箱门，闸杆逆时针起杆到垂直状态，顺时针落杆至水平状态。
（2）：右固定状态：当面向相箱门，闸杆逆时针落杆至水平状态，顺时针起杆至垂直状态。
（一）、机械部分的安装1、设备的土建安装按场地的具体情况，参照闸机固定底座的尺寸，用配备的膨胀螺栓将道闸固定在地面上。

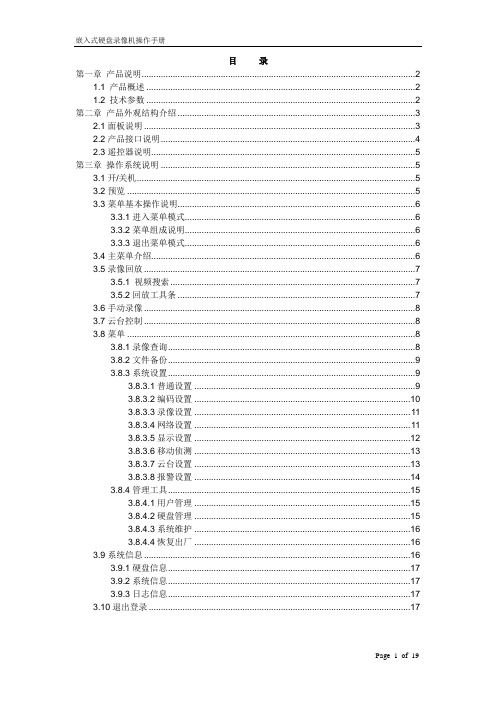

目录第一章产品说明 (2)1.1 产品概述 (2)1.2 技术参数 (2)第二章产品外观结构介绍 (3)2.1面板说明 (3)2.2产品接口说明 (4)2.3遥控器说明 (5)第三章操作系统说明 (5)3.1开/关机 (5)3.2预览 (5)3.3菜单基本操作说明 (6)3.3.1进入菜单模式 (6)3.3.2菜单组成说明 (6)3.3.3退出菜单模式 (6)3.4主菜单介绍 (6)3.5录像回放 (7)3.5.1 视频搜索 (7)3.5.2回放工具条 (7)3.6手动录像 (8)3.7云台控制 (8)3.8菜单 (8)3.8.1录像查询 (8)3.8.2文件备份 (9)3.8.3系统设置 (9)3.8.3.1普通设置 (9)3.8.3.2编码设置 (10)3.8.3.3录像设置 (11)3.8.3.4网络设置 (11)3.8.3.5显示设置 (12)3.8.3.6移动侦测 (13)3.8.3.7云台设置 (13)3.8.3.8报警设置 (14)3.8.4管理工具 (15)3.8.4.1用户管理 (15)3.8.4.2硬盘管理 (15)3.8.4.3系统维护 (16)3.8.4.4恢复出厂 (16)3.9系统信息 (16)3.9.1硬盘信息 (17)3.9.2系统信息 (17)3.9.3日志信息 (17)3.10退出登录 (17)第一章产品说明1.1 产品概述本设备是专为安防领域设计的一款数字监控产品，它采用了嵌入式处理器和嵌入式操作系统，结合了IT 领域各项最新技术，如视音频压缩/解压缩、大容量硬盘记录、TCP/IP 网络等技术，代码固化在FLASH 中，使得系统运行更稳定。
本设备同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，既可本地独立工作，也可连网组成一个强大的安全监控网。
可应用于银行、电信、电力、司法、交通、小区、工厂、仓库、水利设施等各领域、各部门的安全防范。
1.2 技术参数型号4路DVR 8路DVR 16路DVR操作系统嵌入式Linux操作系统系统资源同时4/8/16路CIF全实时录像与网传、1或4路CIF回放操作界面图形化操作界面，支持鼠标、面板、遥控器操作视频标准PAL、NTSC图像压缩H.264音频压缩ADPCM录像方式手动、定时、报警、移动侦测录像查询时间检索、事件检索、通道检索、日志检索备份方式网络备份、USB备份视频输入4路BNC 8路BNC 16路BNC视频输出1路BNC，1路VGA输出（选配）音频输入2路2路2路音频输出1路1路1路监视质量PAL：720x576（D1）；NTSC：720x480（D1）回放质量PAL：352x288（CIF）；NTSC：352x240（CIF）图像控制6档可调移动侦测每个通道的检测区域为(16×16)，可设置多级灵敏度画面显示1、4画面显示1、4、8画面显示1、4、9、16画面显示录像速度PAL：25帧/秒(可调)NTSC：30帧/秒(可调)录像保存本机硬盘、网络本地回放1或4路CIF回放报警输入 4 (选配) 4路(选配) 4路(选配)报警输出 1 (选配) 1路(选配) 1路(选配)云台控制RS485硬盘接口1个SATA接口1个SATA接口网络接口RJ45 10M/100M自适应以太网口USB接口1个USB2.0高速接口；1个USB1.1接口电源12V 电源1.3 开箱检查和线缆连接1.3.1 开箱检查首先，请检查设备的包装是否有明显的损坏。
迷你DV使用说明书
Mini DV使用手册
一、总览
1. 核心部件说明
1、挂绳孔
2、电源开关
3、模式开关
4、背夹
5、Micro SD
6、挂套
7、Mini USB接口
8、摄像头
9、操作按钮 10、状态指示灯 11、麦克风孔
2. 重要配件说明：
11、固定底座 12、固定背夹 13、底座与背夹组合 14、底座与背夹组合
全向背夹，配合小型万向支架使用，达到全角度录影功能
便捷安装方式，适合各种材质载体、复杂场景安装使用
二、产品简介
本产品是首款超Mini声控摄像机，能够摄制高清视频，录制靓丽声音，支持大容量Micro SD（TF）存储卡，能够经过声控触发录像，它操作简便，小巧精致，美观实用，便于携带，是商务、教育、安防、媒体、司法、旅游、医疗、生活等领域必备的实用工具，深受广大消费者青睐。
二．操作指南
注意：
a)请务必确认摄像机中已插入T-flash /(Micro SD)卡，如未插卡，摄像机将
在30秒后自动关机
b)T-flash (Micro SD)卡的最大使用容量为16G
c)”此款摄像机只能在关机状态下才能插入卡或者取卡
d)，切記！如出現”死机/不能开/关机時請不要急在摄像机Reset上面复
位孔，用一根牙签插入复位孔中，按一下就复位关机了。
2.充电:
摄像机“用完电或者在没电情况下，此款摄像机正常充電時間為3小時左右，充電时间請誤超過4小時，這樣對電池的壽命使用会宿短。
長久充電，電池容易損壞
1), 连接电脑充电, 使用USB数据线与电脑连接, 即可充电。
MINI DV-MD80使用說明書感謝您購買MINI DV—MD80，本機採用了獨特的超可擕式設計，使它可以應用在各個領域，為您帶來方便，安全，豐富多彩的日常生活。
一．產品特點小巧的外形設計，對產品進行全機UV噴塗，時尚耐磨；配備各種便攜工具●支援網路攝像頭，具備網路聊天功能●支援A VI的視頻格式●在低照度下，可進行高清影像的錄製●可支援720*480 30幀每天秒及320*240 30幀每秒的視頻攝錄及輸出●支援普通的USB1.1及高速傳輸的USB2.0介面●最大可支持16G的T-flash卡●內置鋰電池可持續攝像達3個多小時，待機時間達250小時二．操作指南1.充電:本機內置可充電鋰電池,初次使用本機時,請先進行充電, MINI DV 可以通過以下方式充電:1), 連接電腦充電, 使用USB資料線與電腦連接, 即可充電2), 用充電器充電, 用USB資料線與充電器座連接, 再把充電器插市電插座，即可充電。
充電時, 淡綠燈與紅燈同樣亮, 均在靜止狀態。
注意: 當電池電量不足時, D001會直接進入保護狀態, 無法開機。
此時，請對本機進行充電。
2.開機並錄影輕按Power鍵，黃色指示燈亮，本機處於開機準備狀態，且立即轉換為待機狀態。
輕按頂部Record / Stop鍵，黃燈常亮，紅燈開始慢閃，本機開始攝像，攝錄檔解晰度為：720*480，幀數為29~30fps/S。
再短按Record /Stop鍵，停止錄影，並自動保存檔，保存完後紅燈保持常亮，如需繼續錄影，請再次輕按Record / Stop鍵。
注意：a.請務必確認MD80中已插入T-flash (Micro SD)卡，如未插卡，MD80將在30秒後自動關機b.T-flash (Micro SD)的最大使用容量為16Gc.檔保存保存需要一定的時間，請勿在保存時連續按操作鍵等，這樣會導致錄製的檔無法順利保存，並使生成的檔不完整。
d.請在充足照明的環境下，把鏡頭對準所攝對像，與被攝物保持50cm以上的距離，這樣將會得到正確，色彩自然，景物清晰，畫面穩定的影像。
目录基本内容 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８安放须知 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８提供配件 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８清洁光碟 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８回收须知 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８您的ＤＶＤ播放机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５９遥控器 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６０－６２使用遥控器 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６２基本连接 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－６５步骤１：连接电视机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－６４选择１：使用复合视频插孔（ＣＶＢＳ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３选择２：使用色差视频插孔（ＹＰｂＰｒ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３选择３：使用ＨＤＭＩ或ＤＶＩ ＴＶ 插孔 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６４步骤２：连接电源线 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５选择性连接 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６－６７连接到多声道接收器 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６连接模拟立体声系统 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６连接数字ＡＶ功放机／接收机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６７启动 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６８－７１ 搜索正确的观看频道.......................................................................................................６８ 选择您喜欢的语言.....................................................................................................６８－６９屏幕显示语言（ＯＳＤ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６８ＤＶＤ播放的音频，字幕，碟片菜单语言 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６９ 设定逐行扫描功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７０ 设定ＥａｓｙＬｉｎｋ操作 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７１一键操作 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７１碟片操作 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２－８３可播放的碟片类型 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２ＤＶＤ碟片的区域码 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２碟片播放 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３基本播放控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－７４影像光碟的其他播放功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４－７５使用光碟目录 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４放缩画面 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５切换音频语言 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５切换字幕语言 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５播放控制（ＶＣＤ／ＳＶＣＤ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７５ 目录使用显示菜单选项 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７６－７８选择标题／章节／曲目.....................................................................................................................................７６ 播放时间搜索 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７６ 显示播放时间 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７７ 切换镜头角度................................................................................................................................................７７ 预览功能（ＶＣＤ／ＳＶＣＤ／ＤＶＤ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７７选择多种重复模式 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７８重复播放某一片段（Ａ－Ｂ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７８音乐ＣＤ的特殊功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７９播放ＤｉｖＸ®碟片 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８０播放ＪＰＥＧ图片文件（滚动显示） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８１预览功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８１图片缩放 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８１旋转或翻转图片 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８１播放ＭＰ３／ＷＭＡ碟片 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８２音乐和图片文件同时播放 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３卡拉ＯＫ操作........................................................................................................................８４播放卡拉ＯＫ光碟...............................................................................................................................................８４ 使用卡拉OK菜单播放................................................................................................................................８４菜单设置选项 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８５－９７进入设置菜单 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８５通用设定页 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８６－８７音频设定页 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８８－９１视频设定页 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９２－９５初期设定页 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９６－９７软件升级 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９８安装最新软件 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９８故障指南 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９９－１０１规格说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０２词汇 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３基本信息警告！本系统不包含任何用户自行维修配件，所有的维修工作须由专业人员进行。
Mini DV使用手册
（时间设定已经做过测试正确）
一、总览
1. 核心部件说明
7、Mini USB接口 8、摄像头 9、操作按钮 10、状态指示灯 11、麦克风孔
2. 重要配件说明：
11、固定底座 12、固定背夹 13、底座与背夹组合 14、底座与背夹组合
二、产品简介
本产品是首款超Mini声控摄像机，可以摄制高清视频，录制靓丽声音，支持大容量Micro SD（TF）存储卡，可以通过声控触发录像，它操作简便，小巧精致，美观实用，便于携带，是商务、教育、安防、媒体、司法、旅游、医疗、生活等领域必备的实用工具，深受广大消费者青睐。
二．操作指南
1.充电:
本机内置可充电锂电池,初次使用本机时,请先进行充电, MINI DV 可以通过以下方式充电:
1), 连接电脑充电, 使用USB数据线与电脑连接, 即可充电
2), 用充电器充电, 用USB数据线与充电器座连接, 再把充电器插市电插座，即可充电。
充电时, 淡绿灯与红灯同样亮, 均在静止状态。
注意: 当电池电量不足时, D001会直接进入保护状态, 无法开机。
此时，请对本机进行充电。
2.开机并录像
轻按Power键，黄色指示灯亮，本机处于开机准备状态，且立即转换为待机状态。
轻按顶部Record / Stop键，黄灯常亮，红灯开始慢闪，本机开始摄像，摄录文件解晰度为：720*480，帧数为29~30fps/S。
再短按Record / Stop键，停止录像，并自动保存文件，保存完后红灯保持常亮，如需继续录像，请再次轻按Record / Stop键。
注意：
a.请务必确认D001中已插入T-flash (Micro SD)卡，如未插卡，D001将在30秒后自动
关机
b.T-flash (Micro SD)的最大使用容量为16G
c.文件保存保存需要一定的时间，请勿在保存时连续按操作键等，这样会导致录制的文
件无法顺利保存，并使生成的文件不完整。
d.请在充足照明的环境下，把镜头对准所摄对像，与被摄物保持50cm以上的距离，这样
将会得到正确，色彩自然，景物清晰，画面稳定的影像。
3. 声控摄像
轻按Power键，黄色指示灯亮，本机处于开机准备状态，且立即转换为待机状态。
此时轻按MODE键，即可切换到声控摄像模式，此时黄灯常亮，红灯快闪（指示为声控待机状态）。
当摄录现场声音超过60分贝时，D001开始自动录像，此时黄灯常亮，红灯慢闪（指示声控摄像中）。
在每次声控摄录开始后，每段摄像的时间最短为2分钟，如果在摄录2分钟后，录制现在无声，D001将摄录文件自动保存，并转为待机状态；如果在摄录2分钟后，现场仍有声音，D001将持续录制。
4．时间设置
在产品附件的光盘中，其中有一份文件为时间同步文件，请用户将此文件复制到TF 卡中，本机在与连接电脑后，本机时间将直接同步成电脑显示的时间
具体用法如下：
1，在card 根目录下新建一个文件名为 TAG.TXT 的文本文档
2，打开TAG.TXT文档，严格按照附件的格式，写入要同步的时间即可
具体格式如下：
2013-07-22 14:48:59
每次开机，系统会自检并分析TAG.TXT文档，并根据里面的时间，设定系统时间，设定完后，系统会自动删除此文档！
5．关机
在摄像状态或者待机状态下，常按Power键3秒，松开按钮，待指示灯熄灭，表示机器已经关机
6．自动关机功能：
在下列情况下：MINI DV将自动保存录像数据，并自动关机：
a.正在摄像时，如电量不足，系统会先保存录像内容，然后自动关机。
b.当MINI DV磁盘空间满时，指示灯瞬间闪动后，机器将自动保存文件，并自动关机。
c.在待机状态下，45秒无任何操作，系统将自动关机。
7．连接电脑
在关机状态，待机状态或者摄像状态下，均可直接连接电脑，连接电脑后可作为U盘使用，可自由进行文件的复制，剪贴，删除。
把本机插入电脑USB口，数秒后电脑将会弹出可移动磁盘标识，红色指示灯常亮，黄色指示灯在瞬间闪动后转为常亮。
提示：
a. 本机连接电脑后，如果电脑无法识别，或在30秒后仍未弹出可移动磁盘标识，请重新
插拔一次。
b. 建议把录好的视频文件复制或者剪切到电脑硬盘中再进行播放，直接播放保存在本录像
机内置存储器里的视频文件，可能会因为数据量过大，传输跟不上，而导致播放不顺畅。
8．电脑摄像头功能：
D001首次应用为电脑摄像头之前，请先安装驱动程序。
驱动程序名为SPCA1528_V2220_M…Setup.exe，放在随机附送的CD中，双击该文件，按照安装提示即可完成安装，安装后在电脑桌面上形成一个AMCAP图标。
在关机或者开机状态，用USB线将本机与电脑连接，状态为U盘模式，短按MODE键，此时可切换到电脑摄像头模式，点击AMCAP图标，即可当电脑摄像头使用。
9．复位：
当本机因为非法操作或其它未明原因，工作不正常时，需要对产品进行复位。
具体操作方法是：用细杆直接按一下复位键，即可实现一次复位操作。
10．注意事项
使用场合：敬请严格遵守国家相关法律，不得将此产品用于任何非法用途，否则后果自负。
软件升级：为了使产品具有更好的性能，厂家将不断完善产品软件，本产品具有方便客户自己升级软件的特点，请向当地经销商索取最新版本软件的信息以及升级方法。
工作温度：请在自然温度下使用，请勿在人体不能适应的温度下工作
工作湿度：请在人类适宜生活的环境湿度下使用，请勿将产品置于潮湿的工作环境，产品不具备防水功能，敬请避免使本产品淋水或暴露在雨水中
拍摄照度：请在有充足光源的环境下使用，请勿将摄像头直接对着太阳等超强光源，以免光学器件受损。
保洁要求：请勿在粉尘密度过大的环境下使用，以免镜头以及其它部件沾染粉尘，影响摄像效果
废弃处理：请注意环保，勿随意丢弃本产品。
禁止把本产品投掷于火中，以免发生爆炸。
三、相关参数
项目相关参数
视频格式A VI
视频编码M-JPEG
视频分辨率720*480 VGA
视频帧率30fp s±1fps
播放软件操作系统自带或主流影音播放软件，推荐风雷影音
影像比例4:3
支持系统Windows me/2000/xp/2003/vista；Mac os10.4；
充电电压DC-5V
接口类型Mini 5Pin USB
存储支持Micro SD Card（TF Card）
电池类型高容量聚合物锂电
四、注意事项
●使用场合：请严格遵守国家相关法令，不得将此产品用于任何非法用途，否则后果自
负。
●关于电池：随着使用时间增长，电池工作时间会有所缩短。
长久未使用，请在使用前
先充满电。
●文件安全：本产品非专业存储设备，不保证内部存储文件的完整性和安全性，请即时
在电脑或者其他存储设备上备份您的重要文件。
●摄录品质：本产品非专业摄录设备，不保证所摄录文件的效果能具备专业品质。
●工作温度：0—45°C，为延长使用寿命，最好在室温下使用。
●工作湿度：20%—80%，请勿将产品置于潮湿的工作环境，产品不具备防水功能。
●拍摄照度：请在光线充足的环境下使用，请勿将摄像头直接对着太阳等强光源，以免
光学器件受到损伤。
●保洁要求：请勿在粉尘密度过大的环境下使用，以免镜头以及其他部件沾染粉尘，影
响摄像效果。
镜头可以用擦镜纸或眼镜布轻轻擦拭，保持洁净。
●其他事项：该产品属于精密电子产品，请勿使其受到强烈冲击、震动；请勿在强磁场、
强电场下使用。
●补充说明：其他未明事宜请与当地经销商联系。
