step7组态

在这里你可以看到该卡件的通道地址，并且可以在此处定义每个通道信号的符号名称一个DI模块组态完毕！9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填写）。

我们可以组态一个DO模块10、按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。

双击该模块，弹出模块属性画面点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290将0-1通道定义为两线制4~20mA信号如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。

由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。

点击OK，完成AI模块组态。

系统将为每个通道定义地址，该处通道为PIW288；PT100 std4~20MA电流信号第一通道为：PIW288第二通道为：PIW290PT100信号通道地址为：PIW288最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。

点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!下面再介绍一下模拟量INPUTS页面的几个设置属性。

在调试时，我们要将信号线断掉，看SF灯是否指示！☺一个AI模块组态完毕！可以休息一会了！如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。

在线诊断系统故障我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。

在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。

西门子STEP7I/O在RUN模拟下重新组态的注意事项DP或PA从站规划系统时需考虑哪些事项？提供足够数量的抽头线的分支点或断开点(传输率为12 Mbps 时不允许使用抽头线)。

必须为ET200M站和DP/PA链接器配备有源背板总线。

安装尽可能多的总线模块，因为在运行期不能插入或拆除任何总线模块。

必须完整地安装带有端子模块的ET 200iSP。

然后为所有分配给保留区的端子模块配备保留模块。

在PROFIBUS DP和PROFIBUS PA总线两端用有源总线终止单元终结总线，以确保在系统重新组态期间也能正常终止总线。

PROFIBUS PA总线系统应配有SpliTConnect产品系列组件，以避免断开电缆。

CiR规则为新DP从站分配的站号必须高于先前组态的所有DP从站的站号。

由于添加的DP从站的站号与可添加的从站数之和最多只能为125，建议按如下方式为所添加的DP从站选择站号：添加的DP从站的站号= 所有先前组态的DP从站的最高站号+ 1。

如果为添加的DP从站选择了更高的编号，则不利的情况是仍可添加的从站保证/最大数的减少量将超过1。

这一点将在下例中说明：假设所有先前组态的从站的最高站号为115，可添加的从站数最多为10。

如果将站号118分配给添加的从站，则仍可添加的从站数最多为7。

向现有PA主站系统添加PA从站(现场设备)在组态中，向现有DP/PA链接器添加下游PA从站与向模块化从站插入模块相一致。

向现有PA主站系统添加带相应PA从站的DP/PA耦合器向现有DP/PA链接器添加带相应下游PA从站系统的DP/PA耦合器与在现有PA主站系统插入多个PA从站(现场设备)相一致。

添加带PA主站系统的DP/PA链接器添加DP/PA链接器及其相应的PA主站系统与在现有DP主站系统插入新DP从站相一致。

ET200M模块化从站中的模块规划ET200M站时需记住哪些要点？安装带有有源背板总线的ET200M站。

始终设法为站配备最大数目的总线模块，因为在运行期不能插入或拆除总线模块。

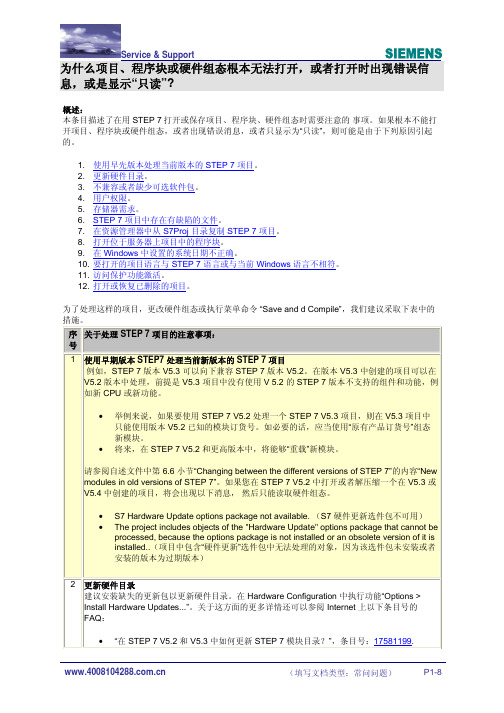

STEP7软件介绍及硬件组态
STEP7软件具有丰富的功能和易于使用的界面，使用户能够轻松地编
写和调试PLC程序。

它支持多种编程语言，包括梯形图、继电器逻辑图和
结构化文本编程语言。

用户可以根据自己的喜好和项目要求选择适合的编
程语言。

除了编程功能之外，STEP7还具有灵活的配置选项。

用户可以通过软
件配置PLC的硬件组态，包括输入输出模块、通信模块和扩展模块等。

通
过直观的图形界面，用户可以轻松地添加、删除和调整不同的硬件组件，
以满足项目的需要。

STEP7软件还提供了强大的调试工具，包括在线监视功能和模拟器。

在线监视功能允许用户实时监测PLC的输入和输出状态，帮助他们诊断和
解决问题。

模拟器则允许用户在实际操作PLC之前，在软件中模拟PLC的
行为，以确保程序的正确性和稳定性。

STEP7软件还具有高级功能，如网络连接和数据通信。

用户可以使用
软件轻松地建立PLC之间的通信连接，以便他们可以实现分布式控制和数
据采集。

此外，软件还支持其他设备和系统的连接，如人机界面（HMI）、数据库和企业资源计划（ERP）系统等。

总体而言，STEP7是一个功能强大、易于使用的软件，为用户提供了
全面的PLC编程和配置功能。

无论是初级用户还是经验丰富的工程师，都
可以从这个软件中获益。

不仅可以加速项目开发和调试过程，还可以提高PLC系统的性能和可靠性。

无论是在制造业、能源或建筑行业，还是在自
动化控制方面，STEP7都是一个必不可少的工具。

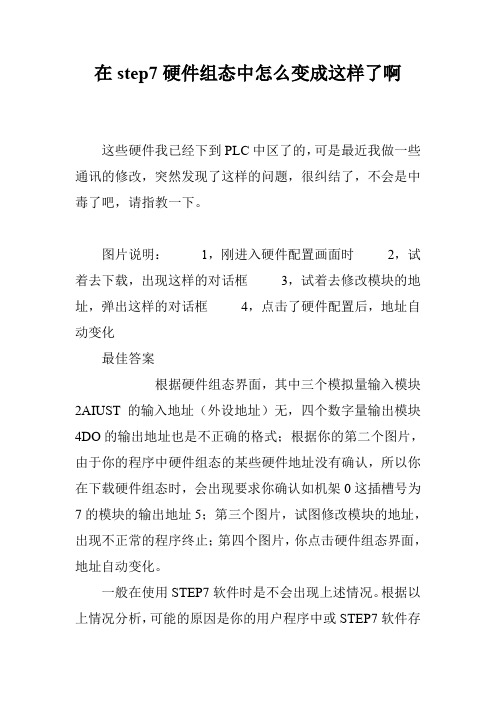

在step7硬件组态中怎么变成这样了啊
这些硬件我已经下到PLC中区了的，可是最近我做一些通讯的修改，突然发现了这样的问题，很纠结了，不会是中毒了吧，请指教一下。

图片说明：1，刚进入硬件配置画面时2，试着去下载，出现这样的对话框3，试着去修改模块的地址，弹出这样的对话框4，点击了硬件配置后，地址自动变化
最佳答案
根据硬件组态界面，其中三个模拟量输入模块2AIUST的输入地址（外设地址）无，四个数字量输出模块4DO的输出地址也是不正确的格式；根据你的第二个图片，由于你的程序中硬件组态的某些硬件地址没有确认，所以你在下载硬件组态时，会出现要求你确认如机架0这插槽号为7的模块的输出地址5；第三个图片，试图修改模块的地址，出现不正常的程序终止；第四个图片，你点击硬件组态界面，地址自动变化。

一般在使用STEP7软件时是不会出现上述情况。

根据以上情况分析，可能的原因是你的用户程序中或STEP7软件存
在病毒，恶意修改你的程序结构。

需要对你的电脑进行杀毒，然后再安装STEP7软件。

Step7硬件组态程序
1打开simatic mangger快捷图标，在file菜单下点击新建向导，会出现如下菜单
2点击下一步，选择CPU，在列表中选择CPU314,MPI的默认值为2。

3，点击下一步添加OB快，
4输入项目名称example2，点击完成
5，选择SIMATIC 300,点击右方的硬件。

如下图
6.在step7中组态s7-300主机架必须遵循如下：
A 1号槽只能放电源木块，在step7中s7-300电源模块也可以不必组态
B 2号槽只能放CPU模块，不能为空
C 3号槽只能放接口模块。

如果S7-300 PLC站只有主机架，没扩展机架。

则主机架不需要扩展模块，但3号槽必须为空。

7.点击右方的SIMATIC 300下方的子文件夹ps-300，并讲PS 307 5A 拖到电源槽1号槽中，成为电源模块。

8.将SIMATIC 300下方的子文件夹IM-300中的IM 365 IM 拖到接口模块3号槽中。

9．将SIMATIC 300下方的子文件夹SM-300中的DI-300打开，并将SM 321 DI16XDC24V 拖到信号模块（输入）4号槽中。

将DI-300打开，并将SM 321 DI16XDC24V/0.5A 拖到信号模块（输出）5号槽中。

一、Step7软件组态与操作1、创建Step7plc项目。

2、插入S7—300 plc工作站。

3、硬件组态。

单击工作站SIMATIC 300(1),打开硬件配置窗口如图：然后单击SIMATIC 300+符号目录，并双击RACK-300导轨如图：（1）第一槽插入电源模块在硬件目录内展开PS-300子目录，双击PS 307 5A图标插入电源模块：（2）第二槽插入CPU模块在硬件目录内展开CPU-300子目录，双击CPU315子目录，双击图标插入CPU模块，CPU的型号及订货号必须与实际选择的CPU一致，否则无法下载程序及硬件配置，如图：在模块列表内双击CPU315可打开CPU属性配置窗口如图：可输入CPU名称，单击属性按钮打开CPU接口属性对话框, 新建一个MPI（1）的网络，点网络设置：传输率选187.5kbps（3）第三槽插入接口模块需要扩展时，可加接口IM模块。

（4）第四槽插入以太网模块，在在硬件目录内展开plc-300子目录，CP-300—CP 343-1 找到对应的订货号，双击后插入以太网模块如图：新建以太网“ETHERNET（1）”，设置CP模块的IP地址如图：（5）数字量输入模块在硬件目录内展开SM-300子目录下的DI-300子目录，双击所需模块：（6）第五槽插入数字量输出模块（7）第六槽插入模拟量输入模块（8）第七槽插入模拟量输出模块（9）编译硬件组态编译硬件组态（完成后的窗口）系统自动创建程序文件夹包含一个循环组织块OB1二、程序的编写在OB1中编辑LAD程序。

插入一个功能FC1在组织块OB1中调用FC1插入数据块DB1。

编辑变量声明表：在功能FC1中编程，调用库SFC14、SFC15、编写正反转调频率程序。

S7—300PLC可以使用功能SFC14（读取）、SFC15（修改）、变频器参数值，调用一次可以读取或修改一个参数。

在PROFIBUS—DP上可用周期性数据通信控制变频器，称为参数过程数据对象（PP0）。

STEP7硬件组态步骤1、双击SIMA TIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹存放地址，然后点击OK；系统将自动生成TEST项目。

3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMA TIC 300 STA TION，将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMA TIC 400 STA TION即可。

4、TEST左面的+点开，选中SIMA TIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMA TIC 300\RACK-300,然后将Rail 拖入到左边空白处（或双击Rail），生成空机架。

6、双击PS-300，选中合适的电源模块，此处选择PS 307 2A，将其拖到机架RACK的第一个SLOT（第一个SLOT只能为电源模块）；7、点击CPU-300，点击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2 个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP网络地址，系统默认为2；页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络10、设置网络通讯模块，鼠标在第4个SLOT单击，在右边找到相应模块（此处是CP 343-1）双击，在Subnet 选择相应的工业网络，此处为Ethernet（1）。

11、相同方法设置AO、AI、DO、DI模块。

12、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;13、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。

S7-300 PROFINET IO 通讯快速入门1 PROF INE T IO概述PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。

使用PROFINET，设备可以从现场级连接到管理级。

• PROFINET用于自动化的开放式工业以太网标准。

• PROFINET基于工业以太网。

• PROFINET采用TCP/IP和IT标准。

• PROFINET是一种实时以太网。

• PROFINET实现现场总线系统的无缝集成。

通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。

并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。

在使用Step7 进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。

借助于具有PROFINET的能力接口或代理服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。

IO Supervisor（IO 监视设备）用于HM I和诊断。

在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。

PROFINET IO能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决方案。

所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。

2 PROF INE T IO现场设备简介以下SIM A TIC产品用于PROFINET分布式设备：• IM151-3 PN作为IO设备直接连接ET200S的接口模块。

• CPU317-2DP/PN或CPU315-2DP/PN作为IO控制器的CPU模块，用于处理过程信号和直接将现场设备连接到工业以太网。

• IE/PB LINK PN IO将现有的PROFIBUS设备透明的连接到PROFINET的代理设备。

一、关于硬件1、机架开关设置：位于CPU背部开关，机架0开关打至下；机架1开关打至上，如图：412-5HK06一般设置机架0为主CPU，机架1为备CPU.设置好上电，主CPU会亮“RACK 0”,备CPU亮“RACK 1”.2、光纤及网线连接：412-5H系列CPU有两个光纤同步模块，主机及备机之间应上与上，下与下连接。

主机与备机的LINK1 OK\LINK2 OK灯亮，则说明通讯正常。

否则CPU面板的IFM1F\IFM2F故障红色灯亮。

在STPE7与电脑通讯连接之前，从站ET20SP先不要插网线。

即先把两CPU冗余高好，没有报错后，再添加ET200SP。

3、CPU第一次通电时，自检时间比较长，10分钟左右，需要耐心等待。

完成后，网口灯会亮，表示通讯正常。

二、STEP7组态1、在STEP7中新建一个项目，输入项目名称后，在菜单下的“插入”选项中选择SIMATIC H Station，添加一个新的S7-400H的站点。

2、在S7-400H站目录下双击“硬件”打开硬件配置，添加一个UR2-H机架3、添加PS407 4A的电源及412-5HK06的CPU。

在添加CPU时，选择近距离偶合。

4、设置Ethernet接口属性，如无子网，点新建，会生成一个默认IP的一个Ethernet（1）子网。

此IP要与后面设置CPU的IP地址保持一致。

5、主CPU配置完成，然后配置备机CPU。

可以选择机架0复制，粘贴生成机架1，也可以自己添加机架，在一个个配置。

注意：X5 生成的PN-IO 名称，主机与和备机不能相同。

也不能与在同一项目下的其它站点的PN名相同，否则会出错。

此时可以双击查看主机与备机PN-IO下的IP地址，是同一子网下的不同IP。

方便待会设置。

6、设置主机与备机的IP地址：通过寻找MAC地址去设置。

在此之前，电脑先设置PG/PC接口，在项目页的“选项”栏下。

选择网卡要与电脑本地连接的网卡一致。

设置好后还是连接不上时，要去计算机管理服务里重新启动一个step 7的服务。
