STEP7 网络组态步骤教程中文版

在这里你可以看到该卡件的通道地址，并且可以在此处定义每个通道信号的符号名称一个DI模块组态完毕！9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填写）。

我们可以组态一个DO模块10、按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。

双击该模块，弹出模块属性画面点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290将0-1通道定义为两线制4~20mA信号如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。

由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。

点击OK，完成AI模块组态。

系统将为每个通道定义地址，该处通道为PIW288；PT100 std4~20MA电流信号第一通道为：PIW288第二通道为：PIW290PT100信号通道地址为：PIW288最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。

点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!下面再介绍一下模拟量INPUTS页面的几个设置属性。

在调试时，我们要将信号线断掉，看SF灯是否指示！☺一个AI模块组态完毕！可以休息一会了！如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。

在线诊断系统故障我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。

在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。

STEP 7的介绍
图1-1 间隙
使用单机架或多机架
是使用一个机架还是使用多个机架，取决于具体情况。

在下面的情况下应该使用单机架：
∙结构紧凑、需要节约空间
∙ CPU312、312 IFM、312C和CPU 313只能用单机架
∙所需处理的信号量少
在下面的情况下应该使用多机架：
机架3（ER）
连接电缆368
连接电缆368
机架2（ER）
连接电缆368
机架1（ER）
图1-2：安装举例
主机架配置方法
STEP7中，通过简单的拖放操作就可以完成主机架的配置。

配置过程中，添加到主机架中的模板的订货号（在硬件目录中选中一个模板，目录下方的窗口会显示该模板的订货号以及描述）应该与实际硬件一致。

先直接新建一个项目，在项目中插入一个SIMATIC 300 Station，双击Hardware图标，打开硬件组态程序。

在硬件目
录中找到S7-300机架，拖拽到左上方的视图中，即可添加一个
主机架。

一、双击桌面STEP7图标打开软件管理器打开后从资源管理器文件下拉菜单中选择新建弹出新建项目菜单，在新建项目菜单中给新建项目命名，并选择存储路径1、新项目命名点击浏览选择新项目的存储路径后进入项目菜单右键单击项目名称（现文件名为11）添加SIMATIC 300站点,点击站点名称，从右侧工具栏中双击硬件，从弹出的菜单中进行硬件配置设置。

打开如图所示二、项目硬件配置首先从打开的硬件配置菜单中，在右侧工具栏中的SIMATIC300中添加硬件支持的底座（RACK-300）路径：SIMATIC300//RACK-300//RACK添加底座后，如图根据PLC实际硬件配置，添加电源模块（PS307 5A）路径：SIMATIC300//PS-300//PS307 5A 添加到底座第一栏中根据CPU型号添加CPU模块到底座中路径：SIMATIC 300//CPU-300//CPU 315-2DP//6ES7 315-2AG10-0AB0//V2.6弹出的属性菜单中选择未联网然后添加高速计数模块路径：SIMATIC 300//FM-300//COUNTER MODULES//FM350-1(型号：6ES7 350-1AH03-0AE0)添加完成后，根据现场PLC DI/DO数量添加相应的模块DI模块添加路径SIMATIC 300//SM-300//DI-300根据实际DI模块信息及数量，添加相应的模块到底座中，实际模块信息（SM321 DI32*DC24：6ES7 321-1BL00-0AA0）DO添加时路径：SIMATIC 300//SM-300//DO-300根据实际DO模块信息及数量，添加相应的DO模块到底座中，实际模块信息为（SM322 DO32*DC24V/0.5A：6ES7 322-1BL00-0AA0）AI添加路径：SIMATIC 300//AI-300//SM331 AI8*12bit：6ES7 331-7KF02-0AB0AO添加路径：SIMATIC 300//SM-300//SM332 AO4*12bit：6ES7 332-5HD01-0AB0所有模块添加完成后，点击软件中编译及保存按钮，软件将对所编译的硬件配置自动编译并保存设置，弹出的对话框直接点击确定即可三、利用程序进行软件监视，并进行故障判断点击项目菜单中11//SIMATIC 300//CPU315-2DP//S7 程序//块，右侧工具栏中将出现程序块列表点击工具栏中详细列表即可显示所有程序块的详细信息点击后如图绞车运行过程中出现故障时（没有软件安全回路，有故障报警等情况），可以从安全回路程序块中监视，并判断故障原因，双击打开FC213 （安全回路轻故障）点击工具栏中监视按钮（眼镜图标）进行程序监视，监视状态时绿色的点表示正常状态，灰色断开的点表示系统中有故障或条件不满足的点比如现在出现的是高压合闸故障记忆时，点掉眼镜监视按钮，在程序中右键点击高压合闸故障记忆节点，从右侧弹出菜单中选择跳转到应用位置从弹出的跳转到位置菜单中选择//= 的那一行，表示中间继电器输出的点，//A //AN等点表示在其他不同的地方调用的点跳转到需要的块后，重新点监视按钮进行监视，判断故障当触发此故障的条件比较多时，可以一个一个条件判断，比如上图中1#合闸检测、2#合闸检测等，可进一步进行跳转查询故障的最终触发点。

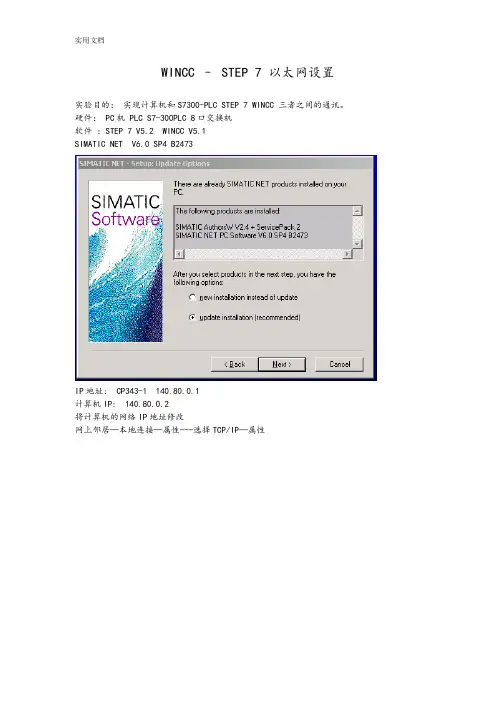

WINCC – STEP 7 以太网设置
实验目的：实现计算机和S7300-PLC STEP 7 WINCC 三者之间的通讯。

硬件： PC机 PLC S7-300PLC 8口交换机
软件：STEP 7 V5.2 WINCC V5.1
SIMATIC NET V6.0 SP4 B2473
IP地址: CP343-1 140.80.0.1
计算机IP: 140.80.0.2
将计算机的网络IP地址修改
网上邻居—本地连接—属性---选择TCP/IP—属性
实验步骤
一、STEP 7 建立项目
进行硬件组态
设置CPU 313C的属性
CP343-1的属性
点击：Properties
设置CP343-1 的IP 地址
点击OK
进入NETPro 添加PG/PC机
双击 PG/PC 设置属性
点击OK
点击OK
进入ASSIGMENT
点击 ASSIGN
点击OK
配置结束,点击下载到PLC CPU 切换到PG/PC SETING
选择 TCP/IP 的通讯协议
用新协议可再次进入下载硬件,测试网络是否可用. 这时的下载画面是这样的
点击OK 下载成功
在WINCC 中的设置一、添加S7的通讯协议
在TCP/IP中添加：新建驱动程序连接
点击：属性，配置IP地址
确定
再建立变量
点击 TCP/IP –属性
点击单元
确认。

S7-300 PROFINET IO 通讯快速入门1 PROF INE T IO概述PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。

使用PROFINET，设备可以从现场级连接到管理级。

• PROFINET用于自动化的开放式工业以太网标准。

• PROFINET基于工业以太网。

• PROFINET采用TCP/IP和IT标准。

• PROFINET是一种实时以太网。

• PROFINET实现现场总线系统的无缝集成。

通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。

并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。

在使用Step7 进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。

借助于具有PROFINET的能力接口或代理服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。

IO Supervisor（IO 监视设备）用于HM I和诊断。

在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。

PROFINET IO能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决方案。

所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。

2 PROF INE T IO现场设备简介以下SIM A TIC产品用于PROFINET分布式设备：• IM151-3 PN作为IO设备直接连接ET200S的接口模块。

• CPU317-2DP/PN或CPU315-2DP/PN作为IO控制器的CPU模块，用于处理过程信号和直接将现场设备连接到工业以太网。

• IE/PB LINK PN IO将现有的PROFIBUS设备透明的连接到PROFINET的代理设备。

parator== IN1等于IN2<> IN1不等于IN2> IN1大于IN2< IN1小于IN2>= IN1大于或等于IN2<= IN1小于或等于IN22.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较CMP ?D (DINT)比较双精度整数CMP ?R (REAL)比较实数3.转换指令概述BCD_I BCD码转换为整数I_BCD 整型转换为BCD码[新^&版@版新]BCD_DI BCD码转换为双精度整数I_DINT 整型转换为长整型DI_BCD 长整型转换为BCD码DI_REAL 长整型转换为浮点型4 计数器指令S_CUD 双向计数器S_CD 降值计数器[新版^@%*新]S_CU 升值计数器---( SC ) 设置计数器线圈•---( CU ) 升值计数器线圈•---( CD ) 降值计数器线圈5.S_CUD 双向计数器`6. S_CU 升值计数器7. S_CD 降值计数器8. ---( SC ) 设置计数器值9. ---( CU ) 升值计数器线圈[新新&@^#版]10. ---( CD ) 降值计数器线圈11. ---(OPN)打开数据块：DB或DI如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。

12. ---(JMP)--- 无条件跳转13. ---(JMPN) 若“否”则跳转14. LABEL标号【整型数学运算指令】整型数学运算指令概述[新*新^版@版]说明使用整数运算，您可以对两个整数(16和32位)执行以下运算：•ADD_I 加整数•SUB_I 减整型•MUL_I 乘整型•DIV_I 除整型•ADD_DI 加双精度整数•SUB_DI 减长整型•MUL_DI 乘长整型•DIV_DI 除长整型•MOD_DI 返回分数长整型15. ADD_I 整数加16. SUB_I 整数减17. MUL_I 整数乘[新版版@#&新]18. DIV_I 整数除[新版%^@&~]19. MOD_DI 返回长整数余数20. 浮点运算指令概述IEEE32位浮点数属于REAL数据类型。

STEP7硬件组态及软件调试简要说明一、新建项目打开STEP7编程软件，新建工程项目(以学号后6位命名),二、硬件配置在项目中(064030)添加实验台上的S7-300PLC，并双击右侧的Hardware进行硬件配置。

在硬件配置窗口中先添加S7-300主机架导轨。

添加后配置窗口中出现主机架的11个槽位。

按照实验台上PLC的实际硬件模块添加至相应的插槽中。

(需查询模块面板上的型号、版本号、订货号，型号与订货号两项软件中配置的模块必须与实际模块完全相同)注：实际PLC模块中的型号通常位于模块面板正上方，订货号位于模块面板正下方。

Step7软件中模块订货号信息通常选中模块后会出现在模块正下方的模块说明中。

提醒：配置CPU模块时，由于实验室中的CPU模块均带有PROFIBUS-DP接口，所以会出现DP网络的配置弹框，选择保持默认无网络连接即可。

配置完成后，在配置窗口下方确认模块信息，尤其是数字量及模拟量输入输出模块中的输入和输出地址。

（程序中使用的输入输出点地址需要与模块所拥有的地址相一致）若需修改输入输出模块地址，双击需修改地址的输入输出模块，在打开的属性窗口ddresses栏中，取消系统默认System default前方的√，可自行配置所需的输入输出地址。

确认完毕，点击编译保存按钮，对硬件组态进行编译加保存，正确编译保存后，在Blocks中可看到保存硬件信息的系统数据文件System Data，至此，硬件配置成功。

三、硬件下载（将硬件组态下载至实验台上的PLC）在STEP7主界面Options中选择Set PG/PC Interface设置编程器的接口。

实验室用使用支持MPI通讯的编程电缆，选项为PC Adapter.MPI选择此接口后，将编程电缆连接到编程电脑及PLC中CPU的MPI接口上，PLC电源模块上电后，将CPU的运行模式切换至STOP 模式，在硬件配置界面中使用下载选项，下载硬件至PLC中。

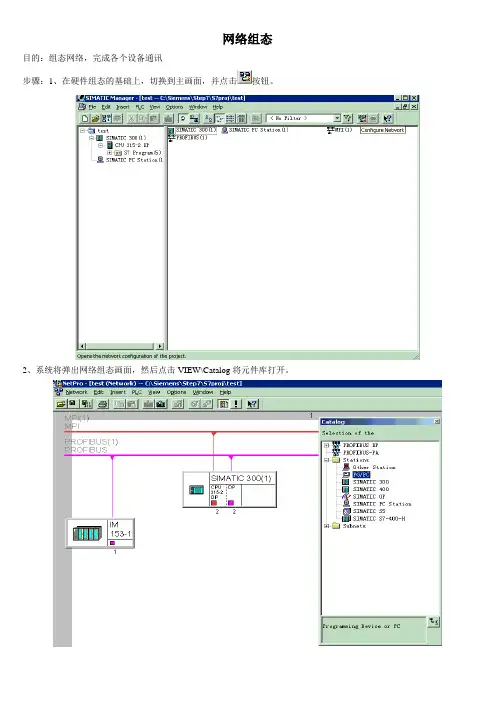

网络组态
目的：组态网络，完成各个设备通讯
步骤：1、在硬件组态的基础上，切换到主画面，并点击按钮。

2、系统将弹出网络组态画面，然后点击VIEW\Catalog将元件库打开。

3、将STA TION下面的PG/PC拖入组态画面中，然后双击PG/PC，弹出PG/PC组态画面，然后点开INTERFACES 页。

点击NEW，选择MPI interface,点OK键。

4、然后弹出MPI组态窗口，将MPI地址设置为0，并将SUBNET中的MPI（1）选中，点击确定。

5、点开Assignment页，选中MPI INTERFACE（1）和PC ADAPTER（MPI）；然后点击ASSIGN，再点击‘确定’按钮。

PG/PC组态完成。

6、组态PC STA TION ，将PC –STATION拖入组态画面，将其双击，进入PC-STATION组态画面，
（1），点击确定。

然后点击SA VE AND COMPILE，将组态存盘和编译。

8、点击STA TION\Properties（属性）,打开PC STA TION 属性画面，点开CONFIGURA TION（配置）页。

在中间的框中是PC STA TION 的组态文件的文件夹地址和名称。

我们可以用该文件配置PC机的CP5611网卡。

WinCC 的使用步骤：1、创建项目：(WinCC资源管理器)1.1创建单用户项目：新建，选择Single-User Project ,OK输入项目名字(test)和新建文件夹名字，选择放置路径。

1.2指定系统组态：右击Tag Management , 选择 Add New Driver….. ,选择 SIMATIC S7 Protocol Suite.chn ，OK双击 SIMATIC S7 Protocol Suite 协议组，右击 PROFIBUS ，选择System Parameter,选择Unit 选项卡，修改采集卡型号：CP5611 (PROFIBUS) 确定。

1.3创建与自动化系统的链接：右击PROFIBUS，选择 New Driver Connection……,修改新的链接名字(test1)，单击Properties ,修改链接地址(1)，必须与自动化系统控制器的地址一致，这样WinCC才能根据地址找到相应的控制器。

也可以创建好以后再修改。

1.4创建变量：右击新建的链接，选择New Group……. 或New Tag….. 创建变量组或变量。

类型可以是DB 、Bit Memory 、Input 、Output。

修改变量名(Start)，并且选择变量地址(M0.0)。

修改变量名(Stop)，并且选择变量地址(M0.1)。

修改变量名(Light)，并且选择变量地址(Q125.0)。

2、可视化系统：(图形编辑器)2.1创建画面：右击Graphics Designer ,选择 New Picture 。

修改文件名字分别为 Picture 1 , Picture 2 。

2.2添加静态文本或图形：双击Picture 2进入图形编辑器，添加三个按钮。

文本分别为开始，停止，返回。

再添加一个小灯。

双击Picture 1进入图形编辑器，添加两个按钮。

文本分别为进入，退出。

2.3使用变量链接画面元素：在Picture 1 中，双击进入按钮，打开按钮属性窗口。
