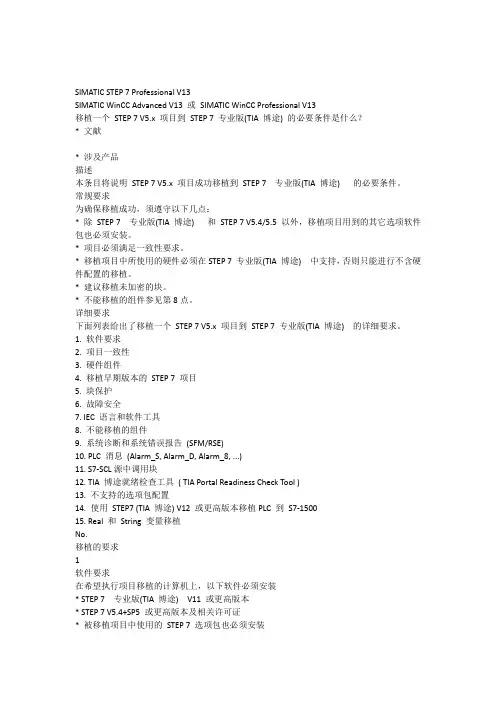

STEP 7 V5.X程序向博途TIA转换方法------Ainan张强一、确保程序的一致性；步骤1：在STEP V5.5（以此版本为例进行说明）中打开想要转换的程序，选中“Blocks”，单击鼠标右键，选择“Check Block Consisteny…”，见图1所示。

图1步骤2：选择“Compile All”，点击“OK”，见图2。

图2编译结果如图3所示：当没有错误时，即可进行下一步（警告可以忽略）；当出现错误时，需逐条解决，以确保无任何错误出现。

图3步骤3：点击“File”，选择“Save As…”，按下图4所示勾选“With reorganization (slo”，名字和保存地址可自己选择，点击“OK”；图4二、TIA的移植步骤4：打开TIA软件，点击“移植项目”，在“源路径”中找到要移植的程序（步骤3中将程序保存在哪里就去哪里找），再选中“包含硬件组态”；下图中“目标”项所包含的内容可根据自己情况填写，最后点击“移植”，见图5。

图5步骤5：见下图6，图中显示出错，此时点击“移植日志”或下方绿色箭头（图中圆圈中所示），都可以打开出错详细信息，见图7所示。

图6图7从图中可知，是因为TIA中的GSD文件与STEP 7 V5.5项目中的GSD文件pfdg5046不兼容，此时有2种办法解决：1.找到STEP 7 V5.5铁钻工项目中的GSD文件（一般在STEP 7安装路径的S7DATA→GSD中，见下图8），在TIA软件中安装此文件（安装方法见图9），使两个软件中的GSD文件版本保持一致问题即可解决；2.因GSD文件是硬件组态时需使用的，此时可先不转硬件，只转软件程序，等最后再安装同版本的GSD文件进行重新硬件组态。

具体操作方法同步骤4，将“包含硬件组态”前面的钩去掉，不选，再进行移植。

注：本人用的TIA版本是V12，在安装了GSD文件后，也不能和STEP 7 V5.5铁钻工项目中显示的GSD文件报文内容相同。

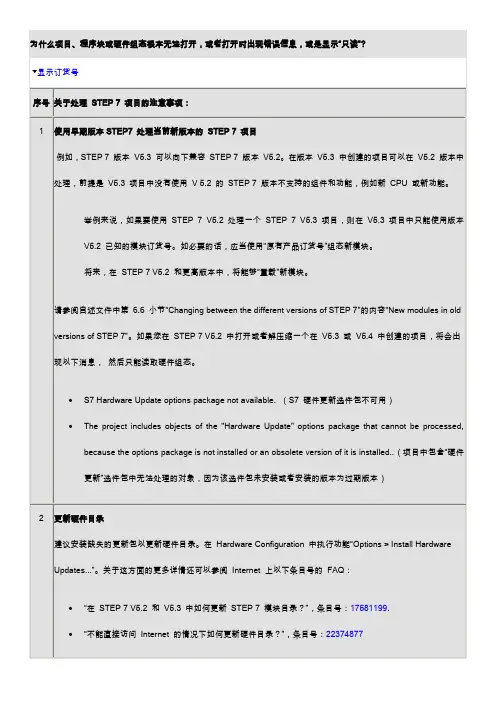

为什么项目、程序块或硬件组态根本无法打开，或者打开时出现错误信息，或是显示“只读”?显示订货号序号关于处理STEP 7 项目的注意事项：1 使用早期版本STEP7 处理当前新版本的STEP 7 项目例如，STEP 7 版本V5.3 可以向下兼容STEP 7 版本V5.2。

在版本V5.3 中创建的项目可以在V5.2 版本中处理，前提是V5.3 项目中没有使用V 5.2 的STEP 7 版本不支持的组件和功能，例如新CPU 或新功能。

举例来说，如果要使用STEP 7 V5.2 处理一个STEP 7 V5.3 项目，则在V5.3 项目中只能使用版本V5.2 已知的模块订货号。

如必要的话，应当使用“原有产品订货号”组态新模块。

将来，在STEP 7 V5.2 和更高版本中，将能够“重载”新模块。

请参阅自述文件中第6.6 小节“Changing between the different versions of STEP 7”的内容“New modules in old versions of STEP 7”。

如果您在STEP 7 V5.2 中打开或者解压缩一个在V5.3 或V5.4 中创建的项目，将会出现以下消息，然后只能读取硬件组态。

∙S7 Hardware Update options package not available. （S7 硬件更新选件包不可用）∙The project includes objects of the "Hardware Update" options package that cannot be processed, because the options package is not installed or an obsolete version of it is installed..（项目中包含“硬件更新”选件包中无法处理的对象，因为该选件包未安装或者安装的版本为过期版本）2 更新硬件目录建议安装缺失的更新包以更新硬件目录。

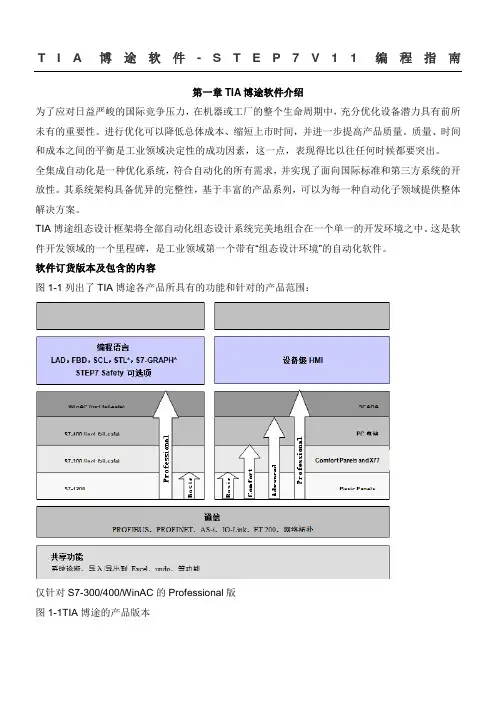

TIA 博途软件 - STEP7 V11 编程指南第一章 TIA 博途软件介绍为了应对日益严峻的国际竞争压力，在机器或工厂的整个生命周期中，充分优 化设备潜力具有前所未有的重要性。

进行优化可以降低总体成本、缩短上市时间，并进一步提高产 品质量。

质量、时间和成本之间的平衡是工业领域决定性的成功因素，这一点，表现得比以往任何 时候都要突出。

全集成自动化是一种优化系统，符合自动化的所有需求，并实现了面向国际标 准和第三方系统的开放性。

其系统架构具备优异的完整性，基于丰富的产品系列，可以为每一种自 动化子领域提供整体解决方案。

TIA 博途组态设计框架将全部自动化组态设计系统完美地组合在一个单一的开 发环境之中。

这是软件开发领域的一个里程碑，是工业领域第一个带有“组态设计环境”的自动化 软件 。

1.1 软件订货版本及包含的内容图1-1列出了 TIA 博途各产品所具有的功能和针对的产品范围：共享功麓冢帏寇籽.F I.• 仅针对 S7-300/400/WinAC 的 Professional 版图1-1 TIA 博途的产品版本文案大全TIA 博途（Totally Integrated Automation Portal ）平台：包含在STEP7 V11和WinCCVIl 里。

可以购买独立的产品，例如单独购买STEP7 丫加 i n 4T Ji rar-l +上1上 3nL//\32一P r o f e s s i o n a lri ncl fai Lc afdli■ . 1/£A4A/八■HA ■ c U41/Co mfo rt Pane E and X? ?通信PROFTRTJS PROFTNFT. AS-i. TO .T .ink. F.T J 00.阿扑编程语言LAD, FBD, SCL, STL*, S7 GRAPH*STEP? Safety 可选项11,其包含了整个TIA博途平台。

STEP7 V11版本主要包括：STEP7 Basic V11 （STEP7 V11 基本版）和STEP7 Professional V11 （STEP7 V11 专业版）。

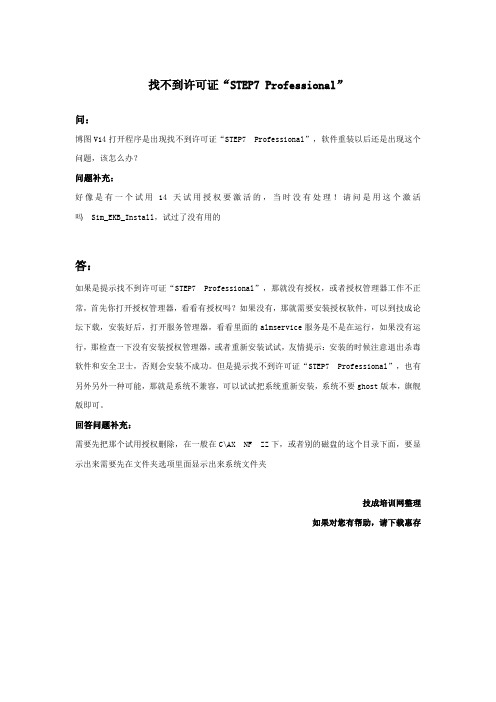

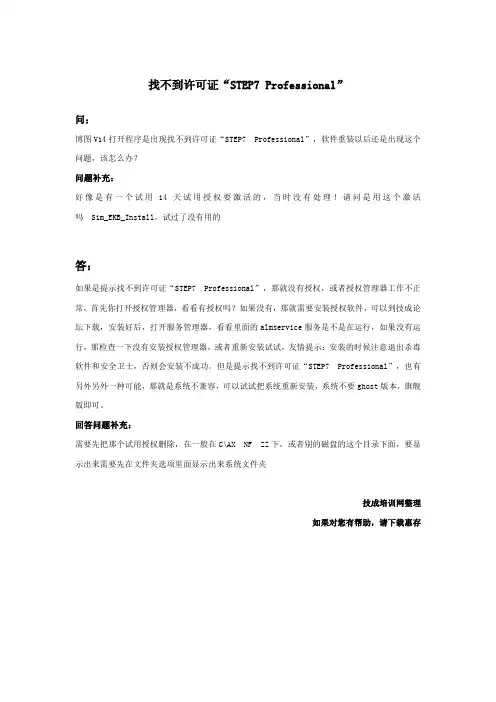

找不到许可证“STEP7 Professional”
问：
博图V14打开程序是出现找不到许可证“STEP7 Professional”，软件重装以后还是出现这个问题，该怎么办？
问题补充：
好像是有一个试用14天试用授权要激活的，当时没有处理！请问是用这个激活吗Sim_EKB_Install，试过了没有用的
答：
如果是提示找不到许可证“STEP7 Professional”，那就没有授权，或者授权管理器工作不正常，首先你打开授权管理器，看看有授权吗？如果没有，那就需要安装授权软件，可以到技成论坛下载，安装好后，打开服务管理器，看看里面的almservice服务是不是在运行，如果没有运行，那检查一下没有安装授权管理器，或者重新安装试试，友情提示：安装的时候注意退出杀毒软件和安全卫士，否则会安装不成功。

但是提示找不到许可证“STEP7 Professional”，也有另外另外一种可能，那就是系统不兼容，可以试试把系统重新安装，系统不要ghost版本，旗舰版即可。

回答问题补充：
需要先把那个试用授权删除，在一般在C\AX NF ZZ下，或者别的磁盘的这个目录下面，要显示出来需要先在文件夹选项里面显示出来系统文件夹
技成培训网整理
如果对您有帮助，请下载惠存。

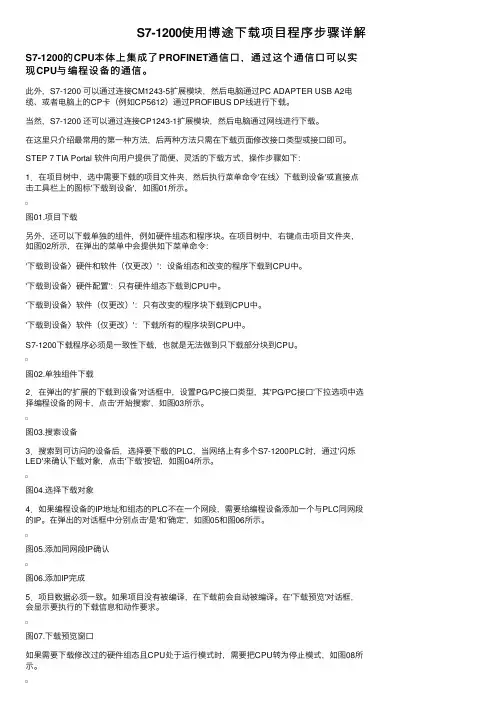

S7-1200使⽤博途下载项⽬程序步骤详解S7-1200的CPU本体上集成了PROFINET通信⼝，通过这个通信⼝可以实现CPU与编程设备的通信。

此外，S7-1200 可以通过连接CM1243-5扩展模块，然后电脑通过PC ADAPTER USB A2电缆、或者电脑上的CP卡（例如CP5612）通过PROFIBUS DP线进⾏下载。

当然，S7-1200 还可以通过连接CP1243-1扩展模块，然后电脑通过⽹线进⾏下载。

在这⾥只介绍最常⽤的第⼀种⽅法，后两种⽅法只需在下载页⾯修改接⼝类型或接⼝即可。

STEP 7 TIA Portal 软件向⽤户提供了简便、灵活的下载⽅式，操作步骤如下：1．在项⽬树中，选中需要下载的项⽬⽂件夹，然后执⾏菜单命令'在线〉下载到设备'或直接点击⼯具栏上的图标'下载到设备'，如图01所⽰。

图01.项⽬下载另外，还可以下载单独的组件，例如硬件组态和程序块。

在项⽬树中，右键点击项⽬⽂件夹，如图02所⽰，在弹出的菜单中会提供如下菜单命令：'下载到设备〉硬件和软件（仅更改）'：设备组态和改变的程序下载到CPU中。

'下载到设备〉硬件配置'：只有硬件组态下载到CPU中。

'下载到设备〉软件（仅更改）'：只有改变的程序块下载到CPU中。

'下载到设备〉软件（仅更改）'：下载所有的程序块到CPU中。

S7-1200下载程序必须是⼀致性下载，也就是⽆法做到只下载部分块到CPU。

图02.单独组件下载2．在弹出的'扩展的下载到设备'对话框中，设置PG/PC接⼝类型，其'PG/PC接⼝'下拉选项中选择编程设备的⽹卡，点击'开始搜索'，如图03所⽰。

图03.搜索设备3．搜索到可访问的设备后，选择要下载的PLC，当⽹络上有多个S7-1200PLC时，通过'闪烁LED'来确认下载对象，点击'下载'按钮，如图04所⽰。

关于西门子PLC程序下载时搜索不到设备的
问题详解
博途作为一款高度集成化的工业控制软件，对于使用西门子PLC 而言，TIA是必不可少的。

那么在使用TIA_V15 下载程序的时候，检索不到设备我们怎么办？这里我们总结一下解决办法，本人亲测，成功解决！
注意：我的电脑系统是：Windows 10企业版，TIA版本为V15 该教程仅针对于西门子PLC，对于其他品牌PLC是否适用情况未知！！！
该办法仅供参考！！！
情况一：使用网线下载
用网线连接电脑（PC）和PLC，打开博途，编译下载程序，发现搜索不到可用设备，我们首先要注意PLC是否上电，其次看PLC的profnet端口是否黄灯闪烁（一个绿灯和一个黄灯，绿灯常亮，黄灯闪烁，表明连接是没有问题的），同时在PC机上，我们要将PG/PC接口设置为本地网卡（进入控制面板—设置PG/PC接口），再下载程序。

情况二：使用USB口转网线下载
使用USB转网线下载，要注意更改PG/PC接口的设置，也就是说，使用USB下载用的不是网口，而是COM口，所以我们要找到用的是哪个COM口，在TIA中下载程序的时候，选择该接口作为下载路径，就没问题啦。

情况三：设备不兼容
当我们能够搜索到设备，但是在检索设备的时候，显示设备不兼容，这个时候我们看看网关的设置是否将PC的网段和PLC 通信是否在同一网段。

打开网络和共享中心：。

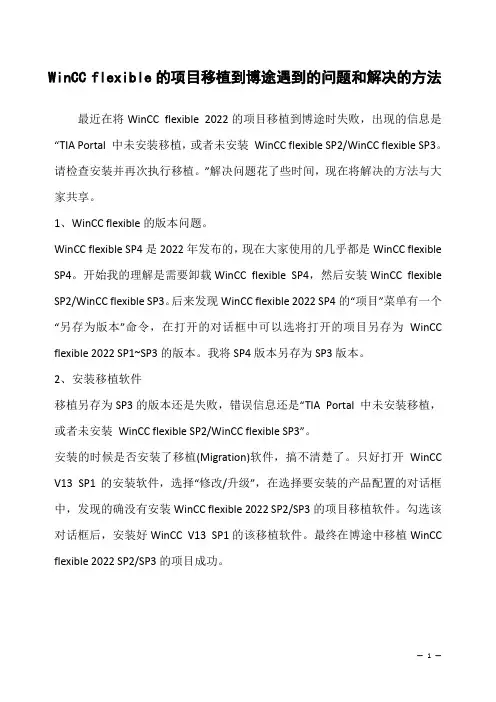

WinCC flexible的项目移植到博途遇到的问题和解决的方法最近在将WinCC flexible 2022的项目移植到博途时失败，出现的信息是“TIA Portal 中未安装移植，或者未安装WinCC flexible SP2/WinCC flexible SP3。

请检查安装并再次执行移植。

”解决问题花了些时间，现在将解决的方法与大家共享。

1、WinCC flexible的版本问题。

WinCC flexible SP4是2022年发布的，现在大家使用的几乎都是WinCC flexible SP4。

开始我的理解是需要卸载WinCC flexible SP4，然后安装WinCC flexible SP2/WinCC flexible SP3。

后来发现WinCC flexible 2022 SP4的“项目”菜单有一个“另存为版本”命令，在打开的对话框中可以选将打开的项目另存为WinCC flexible 2022 SP1~SP3的版本。

我将SP4版本另存为SP3版本。

2、安装移植软件移植另存为SP3的版本还是失败，错误信息还是“TIA Portal 中未安装移植，或者未安装WinCC flexible SP2/WinCC flexible SP3”。

安装的时候是否安装了移植(Migration)软件，搞不清楚了。

只好打开WinCC V13 SP1的安装软件，选择“修改/升级”，在选择要安装的产品配置的对话框中，发现的确没有安装WinCC flexible 2022 SP2/SP3的项目移植软件。

勾选该对话框后，安装好WinCC V13 SP1的该移植软件。

最终在博途中移植WinCC flexible 2022 SP2/SP3的项目成功。

— 1—。

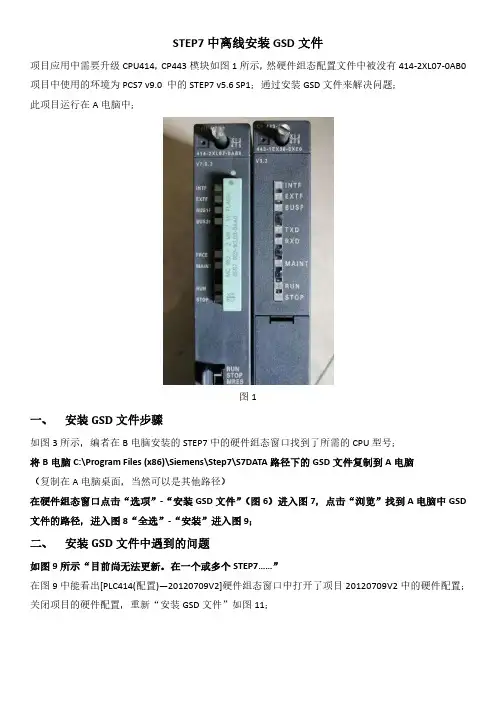

STEP7中离线安装GSD文件项目应用中需要升级CPU414，CP443模块如图1所示，然硬件组态配置文件中被没有414-2XL07-0AB0 项目中使用的环境为PCS7 v9.0 中的STEP7 v5.6 SP1；通过安装GSD文件来解决问题；此项目运行在A电脑中；图1一、安装GSD文件步骤如图3所示，编者在B电脑安装的STEP7中的硬件组态窗口找到了所需的CPU型号；将B电脑C:\Program Files (x86)\Siemens\Step7\S7DATA路径下的GSD文件复制到A电脑（复制在A电脑桌面，当然可以是其他路径）在硬件组态窗口点击“选项”-“安装GSD文件”（图6）进入图7，点击“浏览”找到A电脑中GSD 文件的路径，进入图8“全选”-“安装”进入图9；二、安装GSD文件中遇到的问题如图9所示“目前尚无法更新。

在一个或多个STEP7……”在图9中能看出[PLC414(配置)—20120709V2]硬件组态窗口中打开了项目20120709V2中的硬件配置；关闭项目的硬件配置，重新“安装GSD文件”如图11；图2图3C:\Program Files (x86)\SIEMENS\STEP7\S7DATA（PCS7中自带的STEP7GSD文件）图4C:\Program Files (x86)\Siemens\Step7\S7DATA（Step7中的）图5图6图7图8图9图10图11如图12所示，点击“选项”-“编辑目录配置文件”进入图13，图12从图13，图14可看出有我们所需的硬件；图13在图15中点击“更新目录”进入图16 可以从配置文件中看出已经导入所需GSD文件；图15图16。
