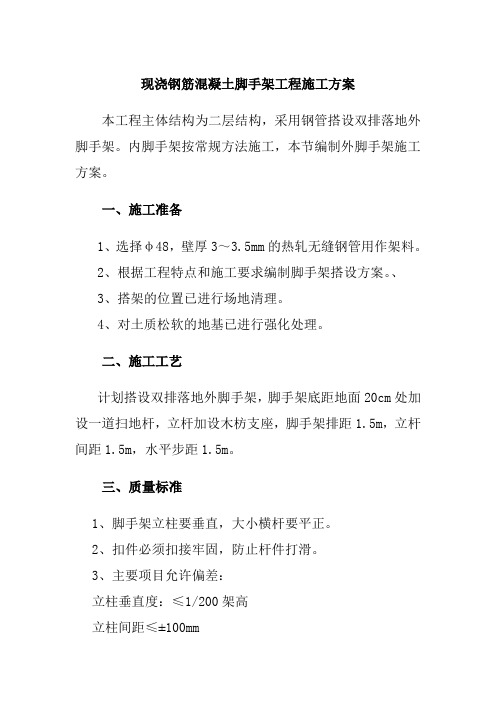

现浇钢筋混凝土脚手架工程施工方案本工程主体结构为二层结构，采用钢管搭设双排落地外脚手架。
内脚手架按常规方法施工，本节编制外脚手架施工方案。
一、施工准备1、选择φ48，壁厚3～3.5mm的热轧无缝钢管用作架料。
2、根据工程特点和施工要求编制脚手架搭设方案。
、3、搭架的位置已进行场地清理。
4、对土质松软的地基已进行强化处理。
二、施工工艺计划搭设双排落地外脚手架，脚手架底距地面20cm处加设一道扫地杆，立杆加设木枋支座，脚手架排距1.5m，立杆间距1.5m，水平步距1.5m。
三、质量标准1、脚手架立柱要垂直，大小横杆要平正。
2、扣件必须扣接牢固，防止杆件打滑。
3、主要项目允许偏差：立柱垂直度：≤1/200架高立柱间距≤±100mm四、主要安全技术措施1、各种相交伸出的端头部分均应大于10cm，以防杆件滑脱。
2、扣件螺杆拧紧适宜，一般扭力控制在40～50N.m左右。
3、大风雨过后必须对脚手架进行全面检查，要及时加固维修后方可使用。
五、文明施工措施1、脚手架搭设前后，所有钢管、扣件必须集中堆码整齐，防止出现钢管、扣件随处可见的现象发生。
2、搭设的架体除保证安全外，还必须保证架体整齐有序，美观、实用。
第八节砌筑工程本工程部分内墙、全部外墙采用粘土空心砖。
均采用M5混合砂浆砌筑。
砌筑工程在结构分阶段验收后及时插入。
一、施工准备1、砌块的品种、强度等级必须符合设计要求，规格一致；容重符合设计要求，有出厂合格证明及试验单，并说明制造日期和强度等级。
2、水泥品种与标号应符合设计及规范要求；应有出厂合格证明和试验报告方可使用，不同品种的水泥不得混合使用。
3、砂宜用中粗，含泥量不应超过5%。
4、石灰膏熟化时间不少于7d，严禁使用脱水硬化的石灰膏。
5、拉墙筋、木砖等应符合设计要求。
6、施工前，应弹好建筑物的主要轴线和砌体的砌筑控制轴线边线及标高、门窗洞位置等，须复核无误后方可施工。
7、砌块砌筑前一天，应将预砌的砌块与原结构相接处浇水湿润，确保砌体粘结。
T梁架设施工工艺及工序要点T梁作为一种常见的梁柱结构，其使用范围广泛，尤其是在桥梁建设中，T梁的重要性更加凸显。
为了保证T梁的质量和工程进度，需要对其施工工艺和工序要点进行详细规划和实施。
本文将介绍T梁架设施工的工艺及工序要点，希望对相关从业人员有所帮助。
T梁架设施工工艺要点材料准备在进行T梁架设施工前，需要进行材料准备。
主要包括T梁、脚手架、临时支撑、施工工具等。
其中，T梁应选择符合相关标准的优质产品，并进行统一编号和记录。
脚手架和临时支撑的选择应根据具体情况进行，尤其需注意其稳固和防滑等安全因素。
施工工具包括吊具、扳手、切割机、焊接设备等，应符合相关标准和规范。
架设顺序T梁架设的顺序应按照“下梁、封端板、倒金字塔、上梁”顺序进行。
其中，下梁架设完成后，应及时检查并进行调整。
封端板的安装应注意尺寸、位置和接触面的平整性等要素。
倒金字塔的安装应根据具体情况进行选择，若使用刚性倒金字塔，则需进行一定的破碎处理，避免在倒金字塔承载过程中出现断裂。
上梁架设前，应进行最后一次检测和调整。
吊装和支撑T梁的吊装和支撑是整个架设过程中的关键环节。
在进行吊装前，应审查吊装方案，并进行安全措施的准备和落实。
在吊装时，需注意吊点的设置和吊具的选择，避免在吊装过程中出现不稳定或失控的情况。
支撑的设置应根据T梁的长度和重量进行合理安排，确保其平衡稳定。
拼装及刚度调整T梁架设完成后，需进行拼装和刚度调整。
拼装时应注意拼接缝隙的平整度，钢板的尺寸精度，以及紧固件的安装质量等。
刚度调整时，应根据具体情况进行施工，如加固、扣卡、拉吊等方式，以满足安全、稳定、耐久的要求，确保T梁在使用过程中无异常变形和破损。
T梁架设施工工序要点基础施工在T梁架设前，需进行基础施工。
基础施工的质量关系到T梁的稳定性和耐久性。
在基础施工中，应注意地基处理、基础混凝土的施工质量、钢筋的质量与布置、基础表面的平整度等。
在施工过程中，应按照相关标准和规范进行操作，以确保基础无裂缝、无松动和无沉降。
第1篇一、前言脚手架作为一种临时性建筑设施，广泛应用于建筑施工、装修、拆除等工程中。
为了确保施工安全和质量，制定一套科学、合理的脚手架施工方案至关重要。
本方案针对某建筑工程脚手架施工进行详细规划，旨在为施工人员提供安全、高效的工作环境。
二、工程概况1. 工程名称：某住宅楼建筑工程2. 工程地点：某市某区某街道3. 工程规模：建筑面积约2万平方米，建筑高度约18米4. 施工周期：预计工期为6个月5. 脚手架施工内容：包括主体结构施工、装饰装修施工、屋面施工等三、脚手架施工方案1. 施工原则（1）安全第一，预防为主，综合治理。
（2）确保脚手架施工质量，满足施工需求。
（3）合理布局，提高施工效率。
2. 脚手架类型及选材（1）脚手架类型：本工程采用钢管扣件式脚手架。
（2）选材：选用符合国家标准的Q235B钢材，钢管壁厚不小于3.5mm，扣件应符合GB15831-2006《钢管扣件式脚手架》标准。
3. 脚手架搭设要求（1）基础处理：根据地基承载力要求，采用C15混凝土进行基础垫层，厚度不小于100mm。
（2）立杆：立杆采用Φ48×3.5mm钢管，立杆间距不大于1.5m，立杆底部设置底座，底座应与基础垫层牢固连接。
（3）横杆：横杆采用Φ48×3.5mm钢管，横杆间距不大于1.2m，与立杆采用扣件连接。
（4）斜撑：斜撑采用Φ48×3.5mm钢管，与立杆成45°～60°角，斜撑间距不大于4m。
（5）剪刀撑：剪刀撑采用Φ48×3.5mm钢管，与立杆成45°～60°角，剪刀撑间距不大于6m。
（6）连墙件：连墙件采用Φ48×3.5mm钢管，与主体结构采用焊接或螺栓连接，连墙件间距不大于3m。
（7）平台板：平台板采用12mm厚竹胶板或木胶板，满铺于横杆上，平台板应平整、牢固。
4. 脚手架搭设顺序（1）基础处理：平整场地，浇筑混凝土基础垫层。

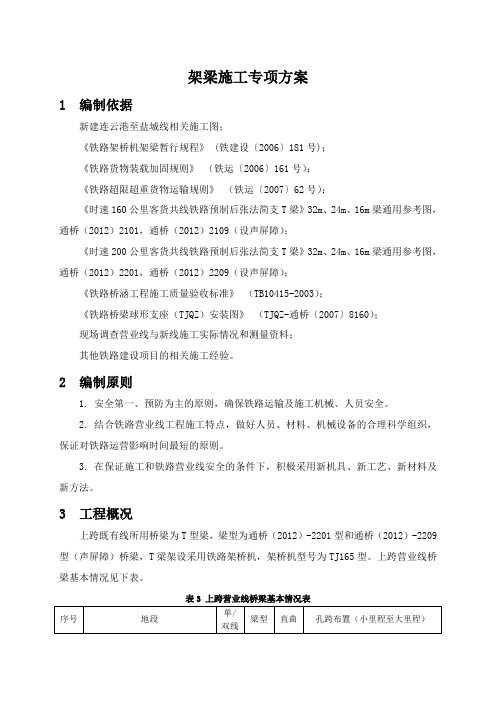

架梁施工专项方案1 编制依据新建连云港至盐城线相关施工图；《铁路架桥机架梁暂行规程》 (铁建设〔2006〕181号)；《铁路货物装载加固规则》（铁运〔2006〕161号）；《铁路超限超重货物运输规则》（铁运〔2007〕62号）；《时速160公里客货共线铁路预制后张法简支T梁》32m、24m、16m梁通用参考图，通桥（2012）2101，通桥（2012）2109（设声屏障）；《时速200公里客货共线铁路预制后张法简支T梁》32m、24m、16m梁通用参考图，通桥（2012）2201，通桥（2012）2209（设声屏障）；《铁路桥涵工程施工质量验收标准》（TB10415-2003）；《铁路桥梁球形支座（TJQZ）安装图》（TJQZ-通桥〔2007〕8160）；现场调查营业线与新线施工实际情况和测量资料；其他铁路建设项目的相关施工经验。
2 编制原则1. 安全第一、预防为主的原则，确保铁路运输及施工机械、人员安全。
2. 结合铁路营业线工程施工特点，做好人员、材料、机械设备的合理科学组织，保证对铁路运营影响时间最短的原则。
3. 在保证施工和铁路营业线安全的条件下，积极采用新机具、新工艺、新材料及新方法。
3 工程概况上跨既有线所用桥梁为T型梁，梁型为通桥（2012）-2201型和通桥（2012）-2209型（声屏障）桥梁，T梁架设采用铁路架桥机，架桥机型号为TJ165型。
上跨营业线桥梁基本情况见下表。
表3 上跨营业线桥梁基本情况表1新沭河特大桥（第177跨至第181跨）（K28+～K29+）单线2201 曲1-24m+4-16m2新沭河特大桥（第237跨至第243跨）（K29+～K29+）单线2201 曲7-16m3 跨蔷薇河、淮沭新河特大桥（第87跨至第93跨）（K40+～K40+）单线2209 曲7-32m4 跨淮沭新河、汾灌高速特大桥（第101跨至第106跨）（K43+～K43+）单线2101 曲5-24m+1-32m4 施工准备桥梁交接验收架梁作业前应对要架设的成品梁及桥配等进行检查验收。
第1篇一、前言脚手架作为一种临时的施工设施，广泛应用于建筑施工、市政工程、园林建设等领域。
为确保脚手架施工的安全、高效，特制定本施工方案。
本方案依据国家相关法律法规、标准规范及施工现场实际情况编制，旨在指导脚手架的施工过程，确保施工安全。
二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX路XX号3. 施工单位：XX建筑公司4. 施工内容：本工程脚手架主要用于主体结构施工，包括外脚手架、内脚手架、模板支撑系统等。
三、施工准备1. 技术准备（1）熟悉施工图纸，明确脚手架施工要求；（2）组织施工人员进行技术交底，确保施工人员掌握脚手架施工技术；（3）对施工人员进行安全教育，提高安全意识。
2. 材料准备（1）脚手架杆件：钢管、扣件、连墙件等；（2）脚手板：木脚手板、竹脚手板、钢脚手板等；（3）模板支撑系统材料：钢管、扣件、支撑托、模板等；（4）安全防护用品：安全帽、安全带、防护网等。
3. 工具准备（1）电焊机、切割机、扳手、螺丝刀等；（2）卷扬机、葫芦、滑轮等；（3）水平尺、线锤、水平仪等。
4. 人员准备（1）施工队伍：施工队伍应由具有相关资质的专业施工人员组成，包括施工队长、技术员、安全员、电工等；（2）施工人员：施工人员应经过培训，具备一定的施工技能和安全意识。
四、施工工艺1. 脚手架搭设（1）基础处理：根据施工图纸要求，对搭设脚手架的基础进行处理，确保地基坚实、平整；（2）搭设顺序：按照自下而上、先立柱后搭设横杆的顺序进行搭设；（3）搭设要求：确保脚手架搭设牢固、稳定，满足施工要求；（4）连墙件设置：按照设计要求设置连墙件，确保脚手架与主体结构的连接牢固。
2. 脚手板铺设（1）根据施工图纸要求，选择合适的脚手板材料；（2）按照自下而上、先长边后短边的顺序铺设脚手板；（3）确保脚手板搭接牢固，搭接长度不小于200mm；（4）对脚手板进行定期检查和维护，确保其安全使用。
3. 模板支撑系统搭设（1）根据施工图纸要求，选择合适的模板支撑系统材料；（2）按照自下而上、先立柱后搭设横杆的顺序进行搭设；（3）确保模板支撑系统搭设牢固、稳定，满足施工要求；（4）对模板支撑系统进行定期检查和维护，确保其安全使用。
脚手架施工方案(现浇T梁)
一、施工前准备
在进行脚手架施工之前，必须进行详细的施工方案规划和安全评估，包括现场环境、荷载要求、工期计划等方面的考虑。
此外，需要准备好施工所需的材料、设备和人力资源。
二、脚手架搭建
1.根据T梁的设计要求，选择合适的脚手架类型进行搭建。
确保脚手
架的稳固性和承载能力。
2.按照设计要求在梁体两侧搭设支架，确保支撑点均匀分布。
3.使用合适的固定件将脚手架与T梁连接，确保固定牢固。
三、安全措施
1.所有参与脚手架施工的人员必须经过相关培训并持证上岗。
2.实行严格的施工现场管理制度，禁止非相关人员进入。
3.定期检查脚手架的稳定性和安全性，发现问题及时处理。
四、施工流程
1.在脚手架搭建完成后，进行T梁的混凝土浇筑。
根据设计要求确定
浇筑高度和浇注顺序。
2.将混凝土搅拌均匀后倒入模板中，确保整体浇筑质量。
3.在混凝土初凝后及时拆除模板，避免对T梁整体结构产生影响。
4.进行混凝土抹面、养护等后续工序，确保T梁的质量和稳定性。
五、验收与完工
1.施工完成后，组织相关专业人员进行验收。
检查脚手架搭建质量、T
梁结构完整性等方面。
2.确认T梁满足设计要求后，可以进行竣工验收并投入使用。
总结
通过合理规划施工方案、严格执行安全措施、精心施工等步骤，能够有效保障现浇T梁脚手架施工的质量和安全。
在实际操作中，需根据具体情况灵活调整，并密切关注施工现场的安全状况，确保施工的顺利进行。
脚手架施工方案脚手架施工方案三篇为了确保事情或工作能无误进行，常常需要预先制定方案，方案是计划中内容最为复杂的一种。
我们应该怎么制定方案呢？以下是小编为大家整理的脚手架施工方案3篇，供大家参考借鉴，希望可以帮助到有需要的朋友。
脚手架施工方案篇1（一）施工方案1、根据工程实际编制脚手架专项施工方案，方案有针对性，能有效地指导施工，明确安全技术措施。
2、搭设高度在25M以下的外架应有搭拆方案，绘制架体与建筑物拉结详图、现场杆件立面和平面布置图。
3、搭设高度超过25M且不足50M的外架，应采取双钢管立杆或缩小间距等加强措施，除应绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外，还应说明脚手架基础做法。
4、搭设高度超过50M的外架，应有设计计算书及卸荷方法详图，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，并说明脚手架基础做法。
5、外架专项施工方案包括计算书及卸荷方法等必须经企业技术负责人审批并签字盖章。
（二）立杆基础1、毛竹脚手架立杆需深埋地下30cm以上并支在垫木（块）上，基础夯实后落地顶撑支设在木板或水泥垫块上，并设纵横相连扫地杆。
立杆基础埋深上部分采用砼浇筑的可不设扫地杆。
2、钢管脚手架基础平整夯实，砼硬化，落地立杆垂直稳放在金属底座、砼地坪、砼预制块上，设纵横相连扫地杆。
3、立杆基础外侧设置截面不小于20×20cm的排水沟，并在外侧设80cm宽以上砼路面。
4、外脚手架不宜支在屋面、雨棚、阳台等处，确因工程需要搭设的脚手架，要分别对外架和屋面、雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施。
其设计计算书和安全措施须经企业技术负责人审批签字盖章。
（三）架体与建筑物拉结1、脚手架与建筑物按水平方向不大于7M，垂直方向不大于4M 设一拉结点。
拉结点在转角和顶部处加密，即在转角1M以内范围按垂直方向不大于4M设一拉结点，顶部80cm以内范围按水平方向不大于7M设一拉结点。
2、钢管外架拉结点应刚性拉结；毛竹外架采用2根并联8号铅丝加套管的柔性拉结（既拉又撑）。
桥梁脚手架专项施工方案范本1：桥梁脚手架专项施工方案第一章：前言1.1 施工方案目的本旨在详细阐述桥梁脚手架的专项施工方案，包括工程背景、施工准备、施工过程等内容。
1.2 读者对象本适用于参与桥梁脚手架施工的项目经理、工程师和工人等相关人员。
第二章：工程背景2.1 工程概述本工程为XX桥梁的脚手架施工，总长度为xxx米，跨越xxx河流。
2.2 工程要求2.2.1 脚手架结构必须符合国家相关标准和规范。
2.2.2 脚手架承载能力必须满足桥梁施工的要求。
2.2.3 脚手架施工必须确保工人的安全和施工质量。
第三章：施工准备3.1 脚手架材料和设备准备3.1.1 根据工程要求，准备合格的钢管、钢板、连接件等材料。
3.1.2 采购或租借脚手架搭建所需的脚手架材料和设备。
3.2 现场布置3.2.1 根据桥梁设计图纸和脚手架搭建计划，确定脚手架的位置和布置方式。
3.2.2 按照设计要求清理施工现场，确保施工安全和无障碍。
第四章：施工过程4.1 脚手架搭建4.1.1 根据脚手架搭建计划，组织工人进行脚手架搭建。
4.1.2 搭建脚手架过程中，注意材料的选用和节点的连接。
4.2 脚手架调整和加固4.2.1 在搭建完成后，进行脚手架的调整和加固，确保脚手架的稳定性和安全性。
4.2.2 根据实际情况，及时修复或更换损坏的脚手架部件。
4.3 脚手架拆除4.3.1 桥梁施工完成后，根据拆除计划，组织工人进行脚手架的拆除。
4.3.2 拆除脚手架过程中，注意安全防范和材料的分类和整理。
第五章：施工安全5.1 安全措施5.1.1 工人需佩戴安全帽、防滑鞋等个人防护用品。
5.1.2 在脚手架搭建和拆除过程中，设置警示标志和警戒线。
5.2 灭火措施5.2.1 配备灭火器具和消防设备，确保脚手架施工现场的安全。
第六章：施工质量控制6.1 脚手架结构检测6.1.1 在脚手架搭建完成后，进行结构检测，确保脚手架满足设计要求。
6.2 施工记录和报告6.2.1 按要求记录脚手架搭建和拆除的过程。
黄疃窑码头入厂输送扩容建设EPC工程项目现浇梁板支架及脚手架专项施工方案一、编制依据、说明及范围1.1、编制依据《港口工程荷载规范》（JTS 144-1-2010）《码头结构施工规范》（JTS 215-2018）《建筑施工承插型盘扣式钢管脚手架安全技术标准》（JGJ/T231-2021）《钢结构工程施工质量验收标准》(GB50205-2020)《承插型盘扣式钢管支架构件》（JGT503-2016）《建筑工程模板支撑系统安全技术规程》（DB29-203-2010）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑施工扣件式钢管脚手架安全技术标准》（T/CECS699-2020）《水运工程质量检验标准》（JTS 257-2008）《施工项目招标文件》《施工项目施工图设计文件》。
1.2、编制说明1.2.1、响应和遵守招标文件中的安全、质量、工期、环保、文明施工等的规定及施工合同条件、合同协议条款及补充协议内容；1.2.2、坚持专业化作业与综合管理相结合。
充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学安排各项施工程序；1.2.3、安全无事故，确保质量第一，保证施工人员人身健康安全；1.2.4、文明施工，重视环保，珍惜土地，合理利用，严格执行环境管理体系和职业健康安全管理体系。
1.3、适用范围本施工方案适用黄疃窑码头入厂输送扩容建设EPC工程项目现浇梁板支架及脚手架施工。
二、工程概况2.1、工程简介本项目位于蚌埠市西南方向，禹会区的天河科技园境内。
本工程进行码头扩容，扩容后新增卸煤系统，厂内区域在已建运煤系统的基础上，对运煤系统优化改造。
主要工作内容包括，大件码头（1#泊位）增设一台GQ10t-25m抓斗固定吊及配套料斗、皮带给料机，泊位通过能力从380万吨增加到475万吨；码头增加新建M01皮带线进入厂内转运站（T41），以及相关高精度皮带秤、环保、消防等配套设施，通往电厂的皮带机输送能力从300万吨提升到600万吨；对原码头2#、3#泊位的2台皮带给料机进行更换，实现该给料机能够给双路皮带供煤；电厂内增设T41转运站，入厂煤采样间。
现浇梁板支架及脚手架专项施工方案一、概述二、施工准备1.购买所需的支架和脚手架材料，并按照设计要求预制支撑件。
2.检查支架和脚手架材料的质量和数量是否符合规定。
3.制定支架和脚手架的详细施工方案，并进行审核和备案。
三、现浇梁板支架的搭建1.根据设计图纸确定支架的位置和布置。
2.清理梁板支座和现浇梁板的底部，确保底部平整牢固，并进行防水处理。
3.搭设支架立柱，立柱之间的间距根据设计要求确定，立柱间距一般不大于2.5米。
4.将水平螺栓调整到合适的高度，用于固定现浇梁板的横梁。
5. 根据设计要求，设置横梁，横梁采用两根5cm*10cm木板叠加或槽钢焊接而成。
6.设置临时支撑杆，支撑横梁并保证其水平。
7.安装斜撑，用于加固支架的稳定性，提高其承载能力。
四、脚手架的搭建1.安装脚手架立杆，立杆要求竖直牢固。
2.设置水平杆，水平杆应平行且平齐，并保证其水平度。
3.搭设脚手架板，脚手架板应牢固平整，材质要符合规定要求。
4.安装脚手架斜杆和拉杆，用于加固脚手架的稳定性。
5.安装脚手架横向斜撑和纵向斜撑，用于加强脚手架的刚性。
6.检查脚手架的牢固性和稳定性，确保脚手架搭建完成后能够承受工人和材料的重量。
五、施工安全措施1.进行安全技术交底，确保所有参与施工的人员了解并遵守安全规章制度。
2.搭建支架和脚手架时，要选用质量可靠的材料，并进行合理的布置和固定，确保其稳定性和可靠性。
3.搭建支架和脚手架的过程中，要定期进行检查和维护，及时处理发现的问题。
4.施工现场要设置明显的警示标识，提醒工人注意施工安全。
5.施工人员要佩戴好安全帽，并按照要求使用安全带等个人防护装备。
6.严禁施工过程中发生喧闹、吸烟等有悖于安全的行为。
7.注意材料的堆放和存放，避免材料滑落或坠下。
8.确保现浇梁板的浇注和养护过程中，支撑和脚手架的稳定性，防止发生意外事故。
六、质量验收1.施工完成后，对支架和脚手架进行质量验收。
2.检查支架和脚手架的构造是否符合设计要求，是否稳定可靠。
目录1、编制说明及编制依据 (2)1.1 编制说明 (2)1.2 编制依据 (2)2、工程概况 (2)3、施工方法 (4)3.1 选用材料 (4)3.2 构造要求 (6)3.3 脚手架施工技术要求 (8)3.4脚手架的设计计算 (10)3.5 脚手架防护 (14)3.6 外脚手架施工楼梯 (15)3.7外挑架 (15)3.8脚手架验收 (17)4、脚手架工程施工图片 (18)5、劳动力计划 (19)6、脚手架工程的安全管理 (19)7、脚手架施工安全管理体系 (20)8、施工安全技术措施 (22)1、编制说明及编制依据1.1 编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关规范要求，特编制本方案，作为脚手架工程施工的原则性指导文件。
1.2 编制依据1.2.1 《建筑施工高处作业安全技术规范》(JGJ80-91)。
1.2.2 《建筑施工安全检查标准》(JGJ59-99)。
1.2.3 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。
1.2.4 《建筑施工手册》缩印本第四版。
1.2.5 设计施工图及相关文件。
1.2.6 现场环境和条件。
2、工程概况2.1、深超光电（深圳）有限公司液晶显示面板（TFT-LCD）项目K2 区建筑工程位于深圳市宝安区龙华街道办民清北路深超光电科技园区内。
工程地块呈南北走向，本工程总建筑面积:：193851.19M2，建筑物占地面积：50390.15M2。
2.2、该工程K1建筑体积庞大，结构形式为钢结构+框架及框剪结构。
K1a主生产厂房总长度298米，宽度124 米，主厂房跨距：36米*9.6米；宽度方向分成五跨，主厂房跨距为36 米，建筑分为地下一层，地上三层；其中L00层标高-6.800米，L10层标高±0.000，L20层标高+8.300，L30层标高：+13.850米；辅跨为主厂房辅助用房，布置在主厂房的两侧，其中K1b支持厂房总长度239.8 米，宽度32 米，建筑分为地下一层；地上三层，局部四层；其中L00层标高-6.800米，L10层标高±0.000，L20层标高+6.800，L30层标高：+13.850米，L40层标高：+18.850米；K1c支持厂房总长度145 米，宽度24 米，建筑分为地下一层；地上三层，局部四层；其中L00层标高-8.200米，L10层标高±0.000，L20层标高+7.800，L30层标高：+14.450米，L40层标高：+19.800米；K1d支持厂房总长度68 米，宽度24 米，建筑分为地下一层，其中废水提升站为地下二层；地上三层，局部四层；其中L00层标高-12.450米~ -8.200米，L10层标高±0.000，L20层标高+8.300，L30层标高：+13.850米，L40层标高：+20.280米。
2.3、K2厂房建筑概况：总长度105.6 米，宽度85.8 米，建筑分为地下一层；地上二层，局部四层；其中L00层标高-8.700米~ -6.600米，L10层标高±0.000，L20层标高+7.700，L30层标高：+14.900米，L40层标高：+22.500米；结构概况：主体结构为框架结构，基础为桩基PHC。
2.4、K3-K9工程这7个栋号属于配套项目，面积较小，层数仅有1-2层，不做详述。
2.5主要建构筑物概况及建构筑物一览表3、施工方法该项目的外脚手架均采用双排外脚手架，其中K1 在13-14轴西侧搭设K1b支持厂房的室外施工梯，并在K1b支持厂房的外立面从二层梁内伸出槽钢做挑架。
其余均为常规做法。
3.1 选用材料外脚手架搭设选用Ф48×3.5规格无缝钢管，采用直角扣件，旋转扣件，对接扣件连接。
用于立杆、大横杆和斜杆的钢管长度以4—6.5m为好。
有裂缝的钢管严禁使用。
有脆裂、变形、滑丝的扣件禁止使用。
3.1.1 钢管：采用Ф48×3.5焊管，材质Q235-A级，长度不超过6500mm(最大质量≤25kg)。
新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆。
旧钢管应检查其锈蚀深度，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度超过表5规定的数值时，不得使用。
钢管变形不得超过表5规定的数值。
3.1.2 扣件：新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。
旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。
表5：钢管的允许偏差3.1.3脚手板(1) 在使用人员密集、使用周期较长的部位，脚手板采用木板。
木板用杉木或松木制作，其宽度≥200mm，厚度≥50mm，两端用10~14号镀锌钢丝捆紧。
禁止使用腐朽的木板。
(2) 在一般部位，脚手板采用由毛竹或楠竹制作的竹串片板，竹串片脚手板使用宽度≥60mm的竹片和直径5~10mm，间距≤600mm的拼接螺栓制作，孔径应紧密配合，螺栓必须可靠坚固。
3.2 构造要求立杆纵距1.5m，横距1.0m，大横杆步距1.8m，里立杆距结构边距离为35cm，以保证一定的操作活动空间。
上、下两根大横杆之间设一道护身栏杆。
上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。
扫地杆通长设置在距外架底部20cm处。
(注：1-横向扫地杆；2-纵向扫地杆；l a-跨距；h-步距)图1、脚手架纵横扫地杆构造1、立杆接长立杆接长除顶层顶步可采用搭接外，其余各层各步采用对接扣件连接。
对接时，对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
搭接时，搭接长度不应小于1m，采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
2、纵向水平杆纵向水平杆设置在立杆内侧，横向水平杆下部，与立杆用直角扣件固定，其长度≥3跨。
纵向水平杆接长纵向水平杆可对接也可搭接。
对接时：对接扣件交错布置，两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头错开的距离≥500；各接头中心至主节点的距离≤1/3倍跨。
搭接时：搭接长度≥1m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至杆端≥100mm。
(注：1-立杆；2-纵向水平杆；3-横向水平杆)图2：水平杆对接接头布置3、横向水平杆主节点处(水平杆与立杆连接处)必须设置一根横向水平杆，与立杆用直角扣件固定。
主节点处两个直角扣件的中心距≤150mm。
在每跨跨中设置一根横向水平杆，以便支承脚手板。
对双排脚手架，横向水平杆靠墙一端的悬挑长度距装修面≤100mm,最大不超过400mm。
4、脚手板脚手板采用木脚手板或竹串片脚手板。
脚手板设置在三根横向水平杆上。
脚手板的铺设可对接平铺，亦可搭接铺设，具体要求见下图：图3：脚手板对接、搭接构造图5、 剪刀撑剪刀撑的宽度≥6m ，且≥4跨，剪刀撑跨越立杆的最多根数见下表。
双排架的剪刀撑在外侧立面的两端和设置一道，并由底至顶边续设置，中间各道剪刀撑之间的净距≤15m 。
剪刀撑斜杆的接长采用搭接。
6、 作业层的栏杆和挡脚板设置 图4：栏杆与挡脚板构造(注：1-上栏杆；2-中栏杆；3-挡脚板；4-外立杆)3.3 脚手架施工技术要求 3.3.1 搭设顺序做好搭设的准备工作—→放置纵向扫地杆—→逐根树立立杆，随即与纵向扫地杆扣牢—→安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆—→安装第一步小横杆—→第二步大横杆—→第三步小横杆—→加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）—→第三、四步大横杆和小横杆—→设置联墙杆—→接立杆—→加设剪刀撑铺脚手板—→绑护身栏杆和挡脚板—→立挂安全网3.3.2 拆除顺序安全网—→护身栏杆—→挡脚板—→脚手板—→小横杆—→大横杆—→立杆—→联墙杆—→纵向支撑3.3.3 脚手板铺设施工时，作业层脚手板沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得有50mm以上间隙。
离开墙面35cm，严禁留长度为150mm的探头板。
搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于400mm，接头处必须在小横杆上。
3.3.4 支撑体系1、纵向支撑：为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧隔一定距离沿高度由下而上连续设置纵向剪刀撑。
在其两端和转角处设置剪刀撑宽度取3—5倍立杆纵距，斜杆与地面夹角在450—600范围内，最大面的斜杆与立杆的连接点离地面不宜大于500mm。
2、横向支撑：每片脚手架在其两端设置横向支撑，并于中间每隔6个间距加设一道横向支撑。
3、水平支撑：没有铺板的水平桁架在二榀横向承力结构之间设置一根小横杆，其间距不宜大于1m。
必要时呈“之”字形连续布置。
4、联墙拉杆设置：联墙点的位置设置在与立杆和大横杆相交的节点处，离节点间距不宜大于30cm。
在结构柱上用短钢管扣结，短钢管另一端用直角扣件与大横杆相连，垂直方向每3m设置一个。
3.3.5 地基处理1、回填土脚手架地基大多落在新回填土上。
回填土按设计及规范要求进行分层夯填，分层厚度≤300mm，回填土的密实系数应符合设计要求。
搭设前应将场地平整，将回填铲平，并距外脚手外侧立杆500mm设置浅排水沟。
2、基础持力层基础施工阶段，脚手架可落在基础持力层上。
基坑应做好排水措施，防止因水长期浸泡造成地基软化，从而影响脚手架的安全。
3、结构构件作为脚手架地基当脚手架落在基础梁、基础等结构构件上时，基础梁或基础等必须具备≥1d龄期强度。
3.4脚手架的设计计算1、荷载计算（1）脚手架结构自重（包括立杆、纵向水平杆、横线水平杆、剪刀撑、横向斜撑和扣件等自重）：查手册表4-4-4（第224页）：当纵距为1.0m，步距为1.8m时一步一纵距立杆结构自重标准值：NGK1＝0.111KNNG1K——为结构自重标准值。
（2）构配件自重（包括脚手板、栏杆、挡脚板、安全网等）：查手册表4-4-5（第224页）：NG2K＝1.549KN式中：NG2K——构配件自重标准值。
活载（1）施工荷载：QK＝3.0KN/m2，查手册表4-4-6（第225页）得：NQK＝5.94KN 式中：NQK——活荷载标准值。
（2）风荷载：ωk＝0.7·βz·μz·μstw·ω0式中：ωk ——风荷载标准值（KN/m2）。
βz ——风振系数，取1.0。
μz ——风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用。
