USB Blaster驱动安装说明

安装和使用手册安装和使用手册 (1)1. USB B l ast er图片 (3)2. USB Blaster下载线特性 (3)3. 系统配置 (4)4. 产品清单 (4)5. 注意事项 (4)6. 接口定义 (4)7. USB-Blaster安装过程 (6)8.SignalTap II逻辑分析仪使用方法 (9)9. 用AS模式下载口对EPCSx配置器件编程 (16)10. 用JTAG接口对FPGA编程 (19)11. 异常处理 (20)1、USB B l ast er图片图片下载线特性2、USB Blaster下载线特性1、 真正完美支持 1.2V 到 5V 的 J TAG/ASP IO 电压(部分型号只支持 2V 到 5V)；2、 支持 S ignalTap 嵌入式逻辑分析仪功能3、 支持 A LTERA 公司的全系列器件-- CP LD：MAX3000、MAX7000、MAX9000、和 M AXII 等系列-- FPGA：Stratix、Stratix II、StratixIII、Stratix IV、HardCopy I、HardCopy II、HardCopy III、 HardCopy IV、Cyclone I、Cyclone II、Cyclone III、Cyclone IV、ACEX1K、ACEX20K 和 A CEX10K 等-- 主动串行配置器件：EPCS1、EPCS4、EPCS16 等以及其它第三方配置器件-- 增强型配置器件：EPC1、EPC4、EPC16 等。

4、 支持三种下在模式：EPCI、EPCS4、EPCS16 等；5、 支持与 N ios II 嵌入式软核处理器的通信和在系统调试；6、 速度快：比常用的并口下载线 B yteBlasterII 快 6倍；7、 使用方便：USB 接口连接方便，2 个状态指示灯使调试更加得心应手；8、必须：目前笔记本电脑几乎已经淘汰了并口，所以常用的 B yteBlasterMV 和 B yteBlasterII下 载线都已经不能在笔记本上使用，所以对于笔记本用户来说，选用 USB 下载线即时方便， 更是必须；9、 完全兼容 A LTERA USB B laster，使用方法和性能都和 A LTERA 原厂下载线一致。

USBblaster驱动安装装完quartus，破解完毕以后，需要安装USBblaster驱动，安装完毕后才可以下载*.pof,*.sof文件，具体安装步骤如下：1、接上usbblaster，连接电脑，会弹出如下对话框（如果没有安装过USBblaster驱动）2、按图示选择，点next;3、按图示选择，点next;4、圈中部分是quartus安装目录下的quartus\drivers\usbblaster\x32 (32位计算机，64位计算机选择x64)，注意此处quartus装在D：\altera文件夹下。

选择好后点next;5、系统搜索到驱动文件后会弹出一个对话框；6、点Continue Anyway，文件复制完毕后，弹出如下对话框，表示安装完毕。

7、点Finish，完成驱动安装。

检查驱动是否正确安装，（不要断开usbblaster连接）请执行如下步骤：1、右击我的电脑，弹出如下对话框：2、选Hardware(硬件)标签下的Device manager(设备管理器)3、点Universal Serial Bus Controllors，如果有Altera USB-blaster表示驱动安装成功。

可以下载*.pof,*.sof文件了。

USBblaster下载步骤开发板连接usb-blaster，连接电脑，然后接上电源（建议用USB口给开发板供电），连接完后，打开开发板电源按钮。

1、打开quartus软件2、点图中圈出的图标;示，则进行步骤6；4、选下拉菜单中的USB-Blaster;5、点close。

6、选择JTAG下载方式，即选择mode下拉菜单中JTAG，如下图所示：选择完毕后，如下图所示：7、选择完毕后点add file:8、选择需要烧写的文件（这里是top.pof）9、在图中的复选框中打勾，然后点start即可进行下载。

当Progress的进度条满100%时，表示下载完毕，此时可以关闭开发板电源，然后拔出usb下载线。

6安装USB下载线驱动安装软件以后，我们还需要安装USB BLASTER（下载线）的驱动。

USB BLASTER 的驱动是有Quartus II软件提供的在安装过程中，大家要注意点，就是驱动的路径是：X:\altera\11.1\quartus\drivers\usb-blaster千万不要进入X32或x64文件路径下。

如果您是WIN7系统用户，如果出现不能安装的情况，请将防火墙，杀毒软件都关掉，然后重新安装。

在这里，我简单说明一下USB下载线的使用方法。

支持两种下载方式，一种是JTAG方式，一种是AS方式。

对应的在核心板上有两个10针的接口，上面有标识AS口和JTAG口。

USB下载线一端与电脑的USB口相连接，另一端与JTAG口或者AS口相连。

在同一时刻，我们只能使用其中一个接口。

其中JTAG方式负责FPGA在线仿真，程序通过USB下载线下载到FPGA内部SRAM 中。

由于FPGA是基于SRAM技术的，所以掉电以后，程序会丢失;AS方式是将程序下载到FPGA外部的配置芯片EPCSX中的，EPCSX实质是一种串行FLASH，因此，掉线以后，程序不会丢失。

每次上电，EPCSX中的程序都会自动加载到FPGA 中，然后再开始运行。

USB BLASTER本身就有仿真和下载两种功能，因此，FPGA开发过程中只需要USB BLASTER既可以实现在线仿真和程序固化两个功能。

其中JTAG方式主要用于在线仿真，而AS方式用于最终的程序固化到外部的配置芯片EPCSX中。

程序下载测试上述过程都完成以后，接下来，我们就要试试是否可以进行下载程序了，您也一定期待已久了吧，那现在我们就开始吧。

在光盘中，我们为大家准备了已经编译好的固件测试程序，在文件夹测试固件下。

下面我将为大家演示如何进行下载测试。

在这里要首先要说一下，拿到光盘以后，建议大家先将光盘内容拷贝到硬盘中，还有一点要注意的，就是不要放到含有中文和空格的路径下。

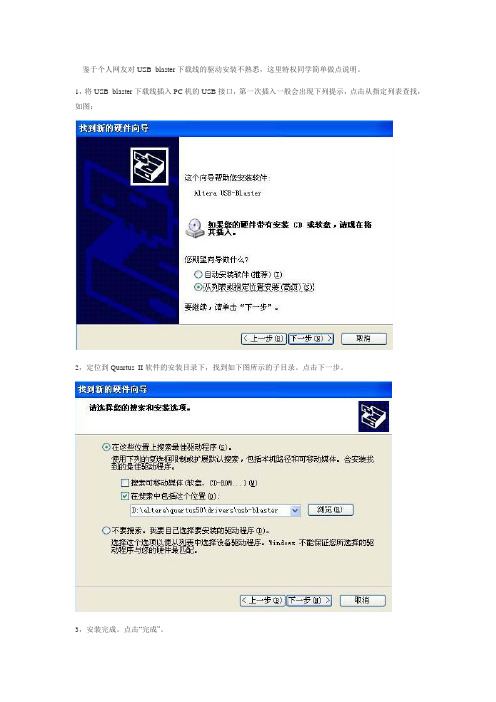

鉴于个人网友对USB blaster下载线的驱动安装不熟悉，这里特权同学简单做点说明。

1，将USB blaster下载线插入PC机的USB接口，第一次插入一般会出现下列提示，点击从指定列表查找，如图：
2，定位到Quartus II软件的安装目录下，找到如下图所示的子目录。

点击下一步。

3，安装完成。

点击“完成”。

4，可以正常使用了。

由于某些网友第一次插入USB blaster下载线的时候忽略了驱动安装的提示，所以导致无法使用USB blast er下载线。

这时需要到控制面板的添加硬件里查找，然后再安装驱动程序，具体怎么做网络上很多，不知道的搜一下。

祝大家玩得愉快。

另外，EDN助学小组里的绿色版USB blaster下载线是不支持AS下载模式的，要配置E PCS1请参考小组里的相关文章，同样是使用JTAG接口。

新版红色版USB blaster下载线不存在此问题。

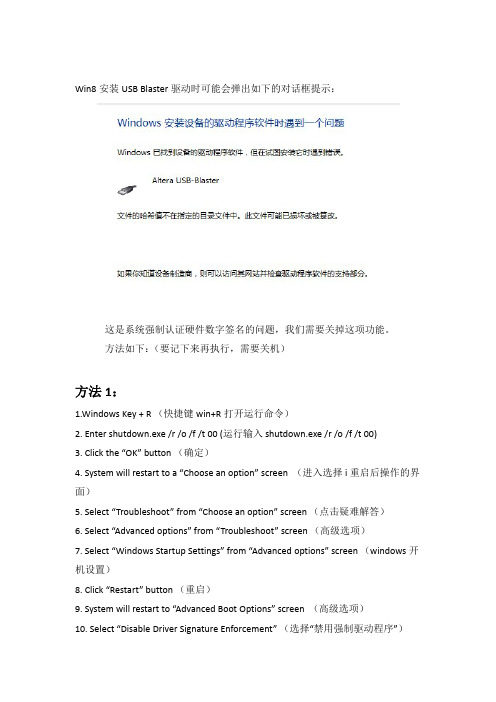

Win8安装USB Blaster驱动时可能会弹出如下的对话框提示：这是系统强制认证硬件数字签名的问题，我们需要关掉这项功能。

方法如下：（要记下来再执行，需要关机）方法1：1.Windows Key + R （快捷键win+R打开运行命令）2. Enter shutdown.exe /r /o /f /t 00 (运行输入 shutdown.exe /r /o /f /t 00)3. Click the “OK” button （确定）4. System will restart to a “Choose an option” screen （进入选择i重启后操作的界面）5. Select “Troubleshoot” from “Choose an option” screen （点击疑难解答）6. Select “Advanced options” from “Troubleshoot” screen （高级选项）7. Select “Windows Startup Settings” from “Advanced options” screen （windows开机设置）8. Click “Restart” button （重启）9. System will restart to “Advanced Boot Options” screen （高级选项）10. Select “Disable Driver Signature Enforcement” （选择“禁用强制驱动程序”）11. Once the system starts, install the Arduino drivers as you would on Windows 7 （然后装驱动就可以了）方法2：1. 鼠标移到右下角，点击“设置”，再点击“更改电脑设置”2. 点击最后一个“更新和回复”，再点击“恢复”3. 点击“恢复”之后，在右边点击高级启动下面的“重新启动”4. 等一会会出现几个选项，点击“疑难解答”5. 点击高级，启动设置，重启6. 这会重启之后就跳出来安全模式等列表了7. 选择倒数第三个，禁用强制驱动程序签名，对应哪个数字就按那个数字。

alterausb-blaster安装
将quartus安装好并破解后，要想下载。

Pdf和.sopc文件到开发板，需要安装altera usb-blaster 驱动。

首先将altera usb-blaster连接到电脑，并将开发板上电，这时一般情况下，电脑会弹出发现新硬件向导，但是我的插拔了多次都没有出现新硬件向导，当时吓着了，以为quartus 没安装好呢，可是卸载重安装需要很多时间。

就右键单击我的电脑，选属性对话框，然后进入设备管理器，点开通用串行总线控制器。

但是看到usb-blaster，前面标的有黄色感叹号，这时没有显示altera的标识。

我的电脑版本为win7.
然后点击，更新驱动程序
选择浏览计算机选择驱动程序软件
选择地址安装altera的地址，单击下一步，知道完成。

Altera USB-Blaster下载器驱动安装步骤
1.首先将下载器的USB插头插入计算机，计算机会弹出“找到新硬件”向导。

一般情况
下，如果我们选择“自动安装软件（推荐）”，windows可能如法正确地安装此驱动。

如果您的电脑在此步就能成功地安装上此驱动，那么恭喜您，下面的几步您就可以忽略了，直接到了第5步；相反，如果按照此默认选项，驱动无法正常安装，也不要紧，我们到第2步。

2.在图示中，我们选择“从列表或指定的位置安装（高级）”，并点击“下一步”。

3.接下来，如图所示，我们选择“在这些位置上搜索最佳驱动程序”，并在位置栏中指定
驱动安装文件的路径，如“C:\altera\90\quartus\drivers\usb-blaster”，然后点击“下一步”。

当然，在本例中，我们的QuartusII安装在C:\altera\90的目录下，所以我们指定的路径是“C:\altera\90\quartus\drivers\usb-blaster”。

如果您的QuartusII安装在其他目录，比如D:\altera\90下，当然您需要在指定安装路径“D:\altera\90\quartus\drivers\usb-blaster”。

4.如图所示，计算机正在安装Altera USB-Blaster的驱动。

5.安装向导完成安装后，会弹出如下窗口，提示完成Altera USB-Blaster的安装。

6.点击“完成”后，计算的任务栏的右下角的托盘会提示“新硬件已经安装并可以使用了”。

广州致远电子有限公司 Tel ：(020)22644399 28872569 Fax ：38601859
1安装USB-Blaster 下载器驱动程序
从“开始”>>“程序”>>“Altera ”>>“Quarts II 7.0”打开Quarts II 7.0软件。

在QuartusII 软件中选择“Tools ”>>“Programmer ”,打开编程器窗口，如图1所示。

察看编程器窗口左上角的Hardware Setup 栏中硬件是否已经安装，如果是No Hardware ，表明没有安装下载电缆。

图1 Quartus II 程序下载界面
USB-Blaster 下载电缆安装过程如下：
1．把Z-Blaster 插上电脑的USB 接口，电脑会提示发现新硬件，手动安装Z-Blaster 驱动，驱动文件位于《Quartus 安装路径》\altera\70\quartus\drivers\usb-blaster\x32
2．安装驱动完成后，在Quartus 中点击Hardware Setup 进入如图 2所示的对话框；
3．在图示的Currently selected hardware ：下拉框中选择USB-Blaster ，最后点击“Close ”关闭窗口。

图 2 USB-Blaster 下载电缆安装
①
②。

Win7系统安装USB-Blaster驱动程序的方法
原来一直在xp下使用USB-Blaster，最近在笔记本上突然发现win7系统不能安装USB-Blaster驱动程序，摸索了很久终于成功了。

1．将USB-Blaster插入USB口，系统会提示设备安装不成功，没关系，先不管它；
2．进入“开始”菜单，选择“设备和打印机”，如下图所示：
3．再双击“USB-Blaser”，下面这个图标是我已经安装成功后的显示图标；
4.选择“属性”-“改变设置”-“更新驱动程序”；
5．在下图中选择第二项“浏览计算机以查找驱动程序软件”；
6．在下图中一定要将驱动程序位置设置为
“D:\altera\90\quartus\drivers\usb-blaster”（我是将quartusII安装在D：盘上的），千万不要设置成“D:\altera\90\quartus\drivers\usb-blaster\x32”
或“D:\altera\90\quartus\drivers\usb-blaster\x64”，否则会提示找不到驱动程序。

7.后面的工作就按照提示安装就行了，和xp系统差不多，安装完后最好重新启动电脑。
